WE-SL Stromkompensierter SMT Line Filter

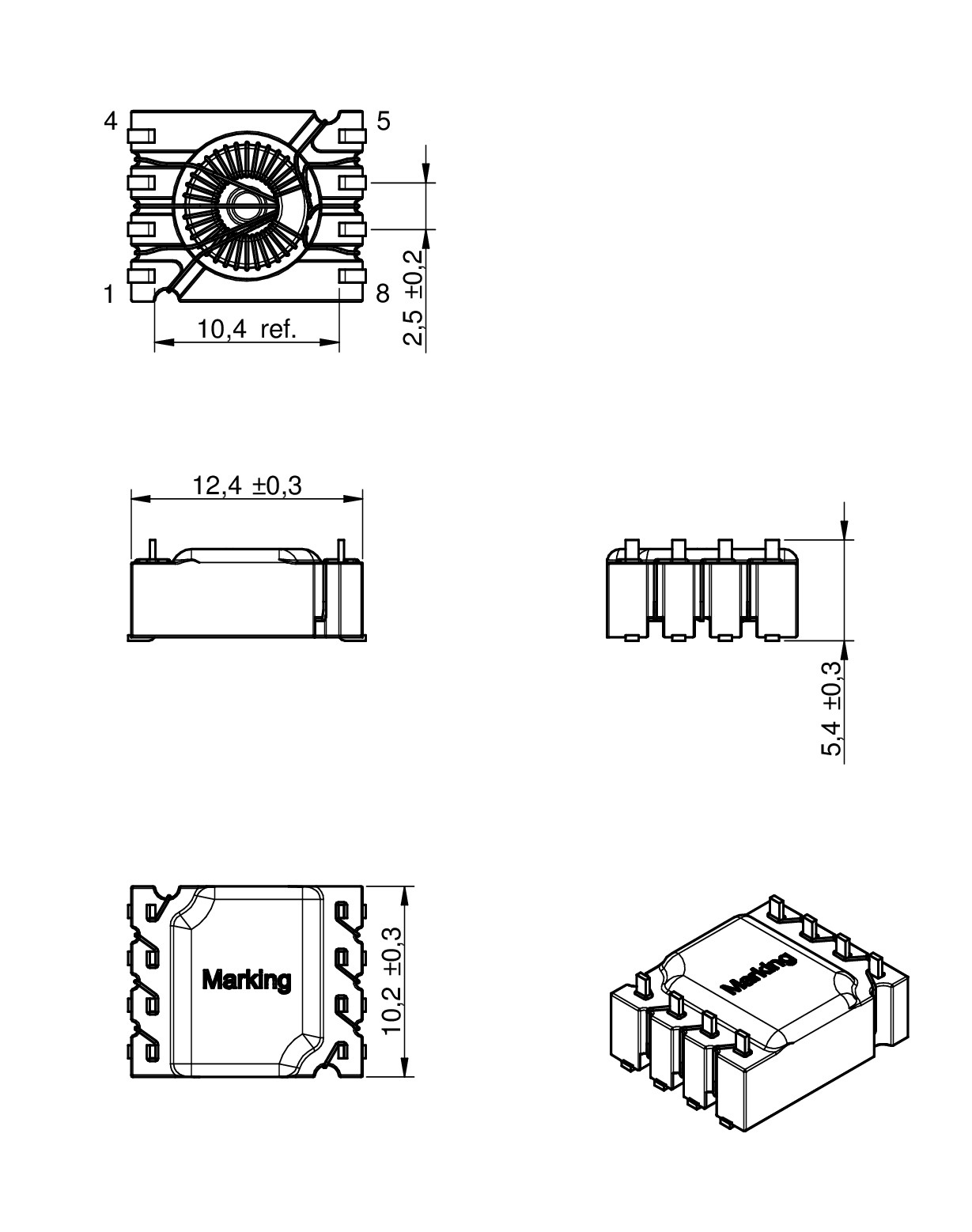

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart
WE-SL		12.7	11	5.75	SMT

LTSpice-Dateien

LT
LTSpice_WE-SL (rev22a).zip
|
3.3 KB

Merkmale

Zweifach und vierfach stromkompensiert
Kernmaterial: NiZn/MnZn
Nennspannung 80 VDC (42VAC)
Brennbarkeit gemäß UL 94 V-0
Klimakategorie 40/125/21

Anwendung

Drossel für Signal- und Datenleitung
Spannungsversorgung
Messsignalleitung/Sensorleitung
Unterdrückung von Gleichaktstörungen
ISDN-Bus

Artikeldaten

WE-SL

Alle zurücksetzen

Artikeldaten filtern

Artikel in 1 Produktserien anzeigen

Artikel in 1 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Wicklungstyp	Wicklungsanzahl	L(µH)	Z_max(Ω)	I_R(mA)	V_R(V)	Design Kit
744207	bifilar, 2, 35 µH	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL (rev22a).IntLib \| 458 KB CDS Cadence_WE-SL (rev20a).zip \| 4.2 MB EAG Eagle_WE-SL (rev20a).lbr \| 21.8 KB KIC KiCad_WE-SL (rev25b).zip \| 3 MB ZUK Cadstar_WE-SL (rev20a).zip \| 6.3 KB CAD-Dateien ZIP IGS WE-SL_74420 (rev1).igs \| 8.6 MB STP WE-SL_74420 (rev1).stp \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WE-SL (rev22a).zip \| 6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstypbifilar	Wicklungsanzahl2	Induktivität35 µH	Maximale Impedanz1100 Ω	Nennstrom2700 mA	Nennspannung80 V	Design Kit –
744206	bifilar, 2, 60 µH	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL (rev22a).IntLib \| 458 KB CDS Cadence_WE-SL (rev20a).zip \| 4.2 MB EAG Eagle_WE-SL (rev20a).lbr \| 21.8 KB KIC KiCad_WE-SL (rev25b).zip \| 3 MB ZUK Cadstar_WE-SL (rev20a).zip \| 6.3 KB CAD-Dateien ZIP IGS WE-SL_74420 (rev1).igs \| 8.6 MB STP WE-SL_74420 (rev1).stp \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WE-SL (rev22a).zip \| 6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstypbifilar	Wicklungsanzahl2	Induktivität60 µH	Maximale Impedanz1600 Ω	Nennstrom2000 mA	Nennspannung80 V	Design Kit 744725
744205	bifilar, 4, 100 µH	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL (rev22a).IntLib \| 458 KB CDS Cadence_WE-SL (rev20a).zip \| 4.2 MB EAG Eagle_WE-SL (rev20a).lbr \| 21.8 KB KIC KiCad_WE-SL (rev25b).zip \| 3 MB ZUK Cadstar_WE-SL (rev20a).zip \| 6.3 KB CAD-Dateien ZIP IGS WE-SL_74420 (rev1).igs \| 8.6 MB STP WE-SL_74420 (rev1).stp \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WE-SL (rev22a).zip \| 6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstypbifilar	Wicklungsanzahl4	Induktivität100 µH	Maximale Impedanz900 Ω	Nennstrom700 mA	Nennspannung80 V	Design Kit 744725
744204	bifilar, 4, 250 µH	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL (rev22a).IntLib \| 458 KB CDS Cadence_WE-SL (rev20a).zip \| 4.2 MB EAG Eagle_WE-SL (rev20a).lbr \| 21.8 KB KIC KiCad_WE-SL (rev25b).zip \| 3 MB ZUK Cadstar_WE-SL (rev20a).zip \| 6.3 KB CAD-Dateien ZIP IGS WE-SL_74420 (rev1).igs \| 8.6 MB STP WE-SL_74420 (rev1).stp \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WE-SL (rev22a).zip \| 6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstypbifilar	Wicklungsanzahl4	Induktivität250 µH	Maximale Impedanz1400 Ω	Nennstrom600 mA	Nennspannung80 V	Design Kit –
744203	bifilar, 4, 500 µH	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL (rev22a).IntLib \| 458 KB CDS Cadence_WE-SL (rev20a).zip \| 4.2 MB EAG Eagle_WE-SL (rev20a).lbr \| 21.8 KB KIC KiCad_WE-SL (rev25b).zip \| 3 MB ZUK Cadstar_WE-SL (rev20a).zip \| 6.3 KB CAD-Dateien ZIP IGS WE-SL_74420 (rev1).igs \| 8.6 MB STP WE-SL_74420 (rev1).stp \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WE-SL (rev22a).zip \| 6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstypbifilar	Wicklungsanzahl4	Induktivität500 µH	Maximale Impedanz3000 Ω	Nennstrom400 mA	Nennspannung80 V	Design Kit –
744202	bifilar, 4, 1000 µH	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL (rev22a).IntLib \| 458 KB CDS Cadence_WE-SL (rev20a).zip \| 4.2 MB EAG Eagle_WE-SL (rev20a).lbr \| 21.8 KB KIC KiCad_WE-SL (rev25b).zip \| 3 MB ZUK Cadstar_WE-SL (rev20a).zip \| 6.3 KB CAD-Dateien ZIP IGS WE-SL_74420 (rev1).igs \| 8.6 MB STP WE-SL_74420 (rev1).stp \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WE-SL (rev22a).zip \| 6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstypbifilar	Wicklungsanzahl4	Induktivität1000 µH	Maximale Impedanz5000 Ω	Nennstrom350 mA	Nennspannung80 V	Design Kit –
744201	bifilar, 4, 4700 µH	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL (rev22a).IntLib \| 458 KB CDS Cadence_WE-SL (rev20a).zip \| 4.2 MB EAG Eagle_WE-SL (rev20a).lbr \| 21.8 KB KIC KiCad_WE-SL (rev25b).zip \| 3 MB ZUK Cadstar_WE-SL (rev20a).zip \| 6.3 KB CAD-Dateien ZIP IGS WE-SL_74420 (rev1).igs \| 8.6 MB STP WE-SL_74420 (rev1).stp \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WE-SL (rev22a).zip \| 6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstypbifilar	Wicklungsanzahl4	Induktivität4700 µH	Maximale Impedanz14000 Ω	Nennstrom200 mA	Nennspannung80 V	Design Kit 744725

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit SMT Common Mode Filters for Data Line Chokes
