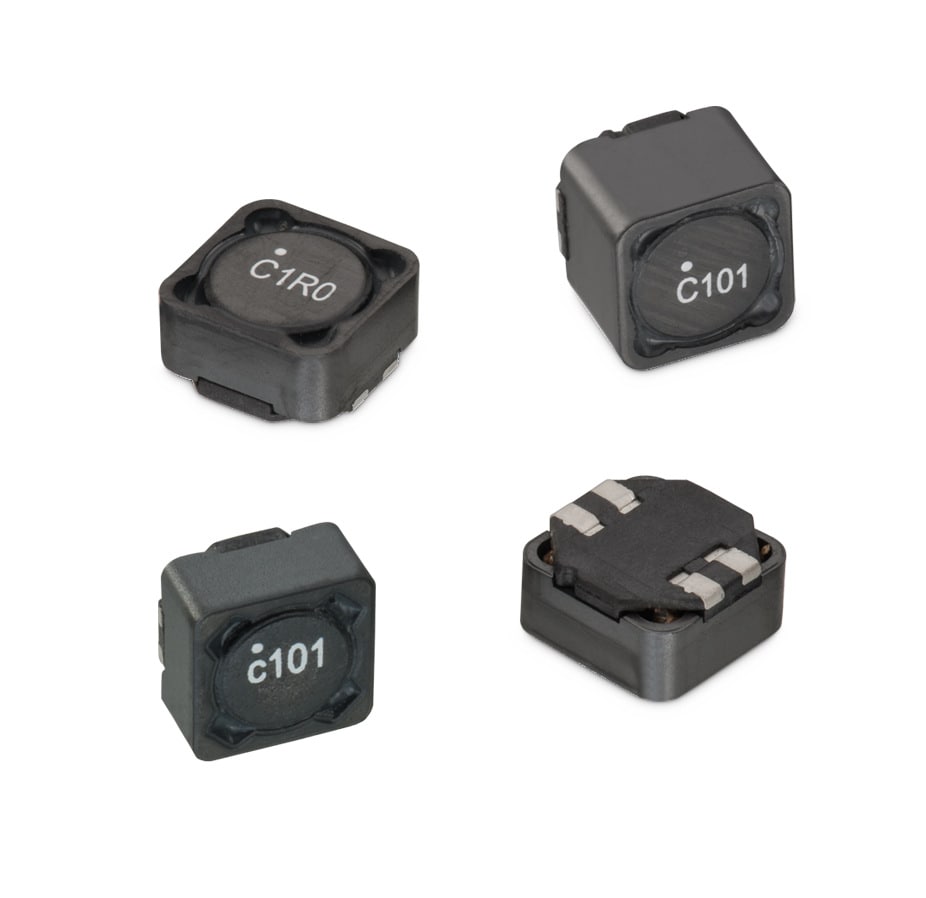

WE-SCC Stromkompensierter SMT Line Filter

Bauform	L (mm)	B (mm)	H (mm)	Montageart

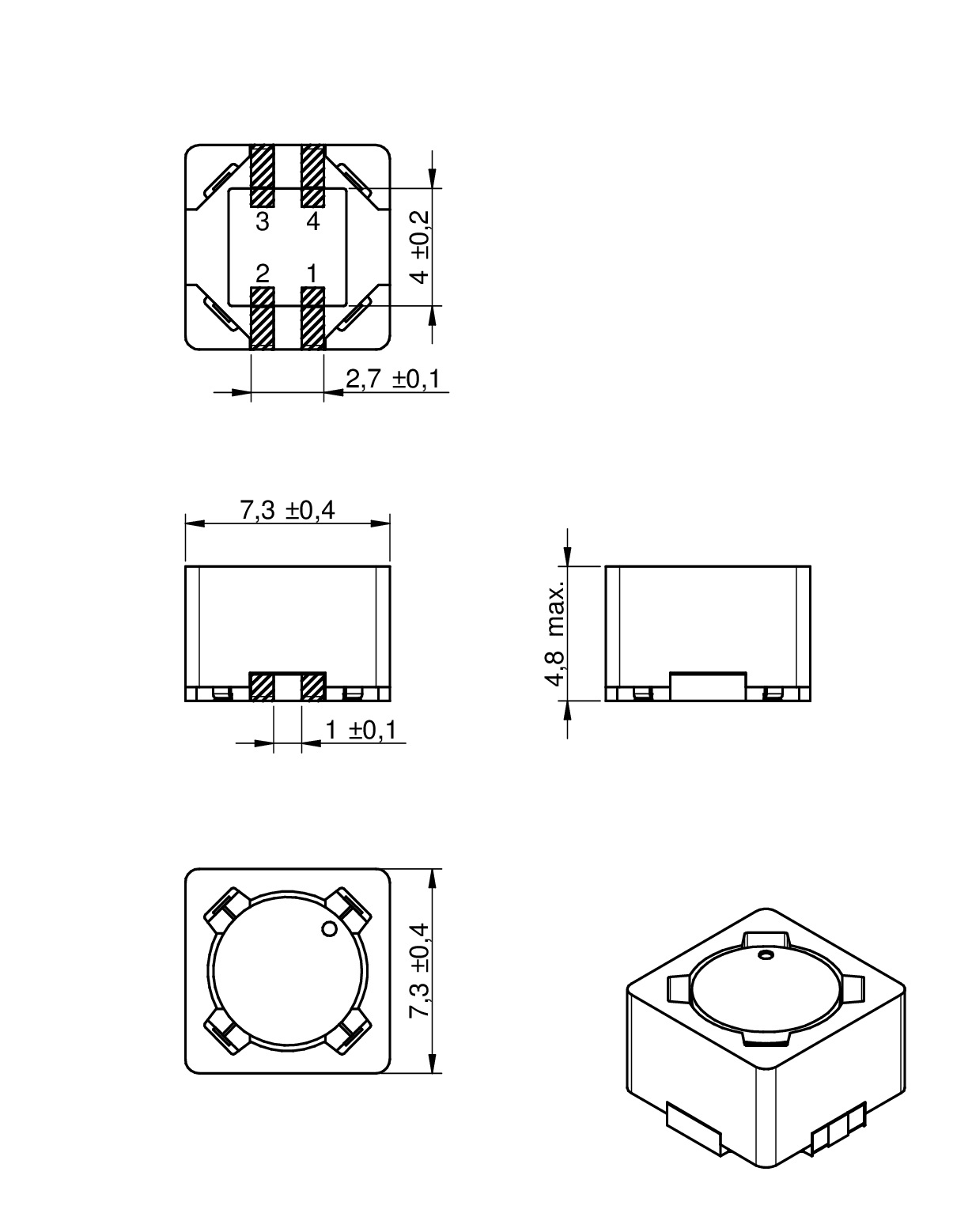

7345	7.3	7.3	4.8	SMT

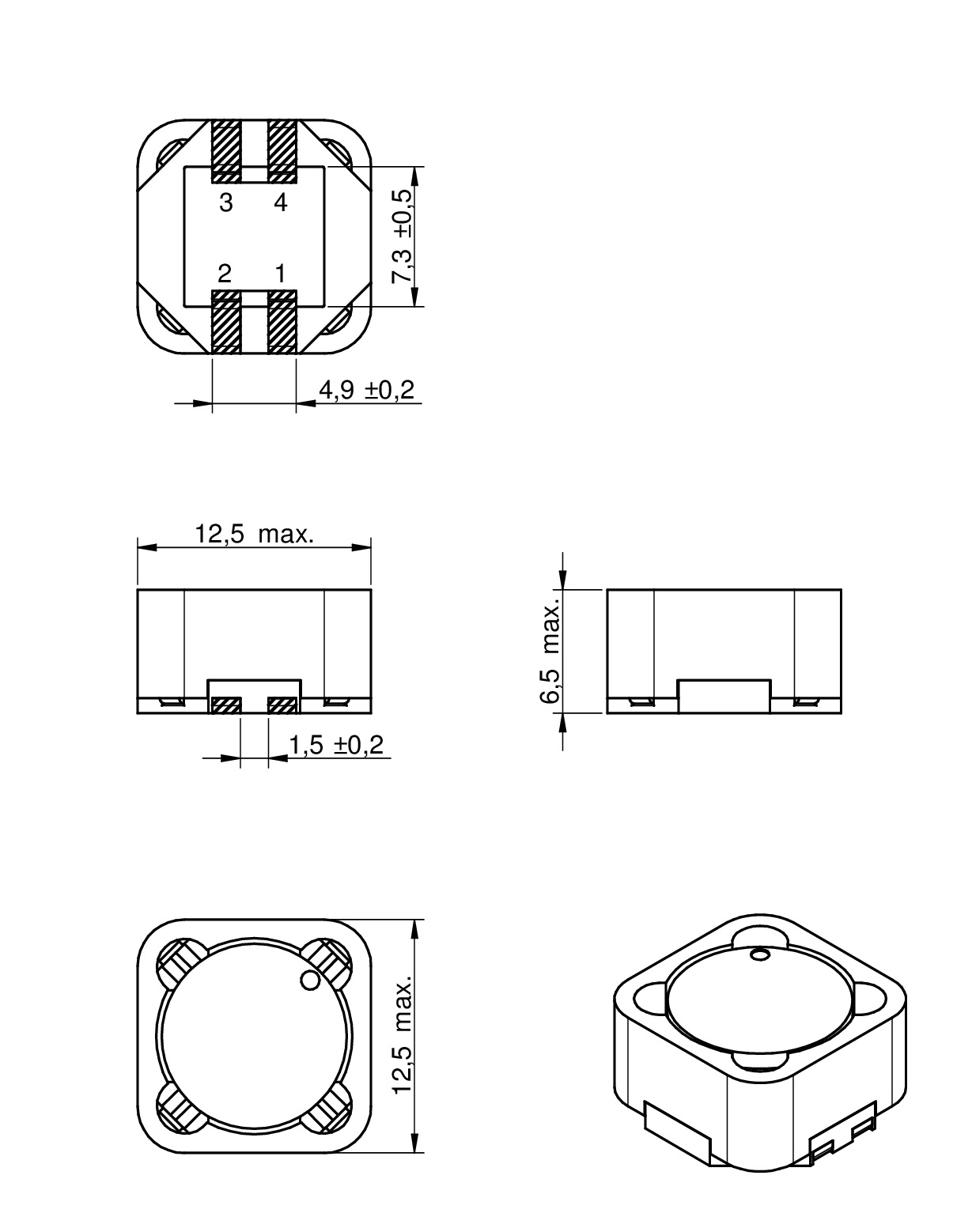

1260	12.5	12.5	6.5	SMT

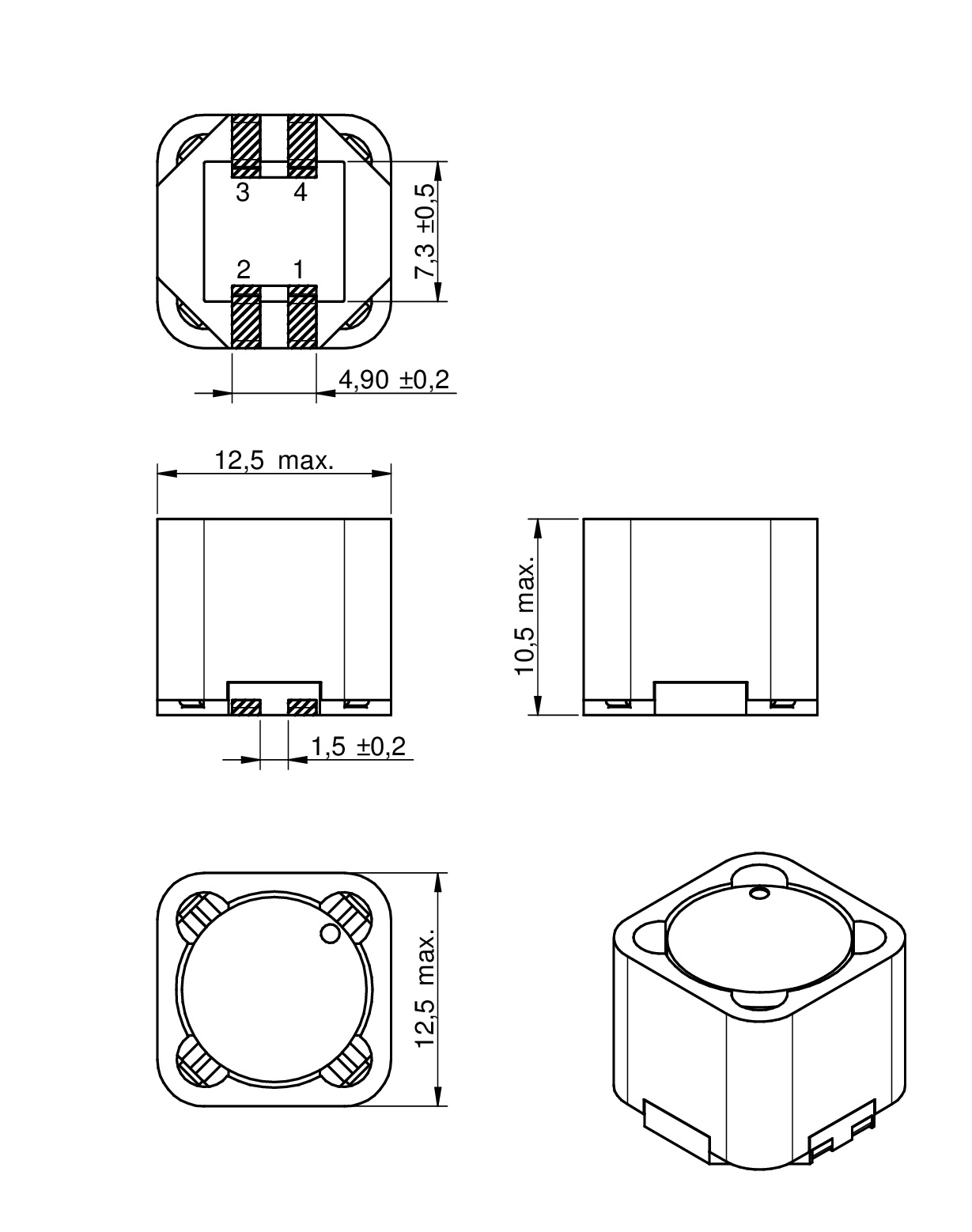

1210	12.5	12.5	10.5	SMT

LTSpice-Dateien

LT
LTSpice_WE-SCC (rev22a).zip
|
2.6 KB

Merkmale

Enorm hohe Gleichtaktimpedanz Z
Geringer Platzbedarf
1:1 Wicklungsverhältnis
Große Stromtragfähigkeit
Klimakategorie 40/125/21
Brennbarkeit gemäß UL 94 V-0

Anwendung

Unterdrückung von Gleichtaktstörungen
Spannungsversorgung
Datenleitungen

Artikeldaten

Alle

7345

1260

1210

Alle zurücksetzen

Artikeldaten filtern

Artikel in 3 Produktserien anzeigen

Artikel in 3 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Wicklungstyp	L₁(µH)	Z_max(Ω)	I_{R 1}(mA)	R_{DC1 max.}(Ω)	V_R(V)	V_T(V (AC))	Design Kit
744281100	bifilar, 10 µH, 10000 Ω	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SCC (rev22a).IntLib \| 761 KB CDS Cadence_WE-SCC (rev20a).zip \| 1.6 MB EAG Eagle_WE-SCC (rev19a).lbr \| 27.4 KB KIC KiCad_WE-SCC (rev25b).zip \| 2.7 MB ZUK Cadstar_WE-SCC (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-SCC_7345 (rev1).igs \| 2.9 MB STP WE-SCC_7345 (rev1).stp \| 1.2 MB Elektrische Modelle ZIP PSP PSpice_WE-SCC (rev22a).zip \| 5.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstypbifilar	Induktivität [1]10 µH	Maximale Impedanz10000 Ω	Nennstrom [1]1100 mA	Gleichstromwiderstand [1]0.12 Ω	Nennspannung80 V	Prüfspannung250 V (AC)	Design Kit 744725
744281101	bifilar, 100 µH, 50000 Ω	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SCC (rev22a).IntLib \| 761 KB CDS Cadence_WE-SCC (rev20a).zip \| 1.6 MB EAG Eagle_WE-SCC (rev19a).lbr \| 27.4 KB KIC KiCad_WE-SCC (rev25b).zip \| 2.7 MB ZUK Cadstar_WE-SCC (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-SCC_7345 (rev1).igs \| 2.9 MB STP WE-SCC_7345 (rev1).stp \| 1.2 MB Elektrische Modelle ZIP PSP PSpice_WE-SCC (rev22a).zip \| 5.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstypbifilar	Induktivität [1]100 µH	Maximale Impedanz50000 Ω	Nennstrom [1]350 mA	Gleichstromwiderstand [1]0.95 Ω	Nennspannung80 V	Prüfspannung250 V (AC)	Design Kit –
744281471	bifilar, 470 µH, 100000 Ω	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SCC (rev22a).IntLib \| 761 KB CDS Cadence_WE-SCC (rev20a).zip \| 1.6 MB EAG Eagle_WE-SCC (rev19a).lbr \| 27.4 KB KIC KiCad_WE-SCC (rev25b).zip \| 2.7 MB ZUK Cadstar_WE-SCC (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-SCC_7345 (rev1).igs \| 2.9 MB STP WE-SCC_7345 (rev1).stp \| 1.2 MB Elektrische Modelle ZIP PSP PSpice_WE-SCC (rev22a).zip \| 5.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstypbifilar	Induktivität [1]470 µH	Maximale Impedanz100000 Ω	Nennstrom [1]150 mA	Gleichstromwiderstand [1]4.3 Ω	Nennspannung80 V	Prüfspannung250 V (AC)	Design Kit 744725
744282010	bifilar, 1 µH, 1600 Ω	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SCC (rev22a).IntLib \| 761 KB CDS Cadence_WE-SCC (rev20a).zip \| 1.6 MB EAG Eagle_WE-SCC (rev19a).lbr \| 27.4 KB KIC KiCad_WE-SCC (rev25b).zip \| 2.7 MB ZUK Cadstar_WE-SCC (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-SCC_1260 (rev1).igs \| 3.1 MB STP WE-SCC_1260 (rev1).stp \| 1.4 MB Elektrische Modelle ZIP PSP PSpice_WE-SCC (rev22a).zip \| 5.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstypbifilar	Induktivität [1]1 µH	Maximale Impedanz1600 Ω	Nennstrom [1]4750 mA	Gleichstromwiderstand [1]0.01 Ω	Nennspannung80 V	Prüfspannung250 V (AC)	Design Kit 744725
744282100	bifilar, 10 µH, 9000 Ω	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SCC (rev22a).IntLib \| 761 KB CDS Cadence_WE-SCC (rev20a).zip \| 1.6 MB EAG Eagle_WE-SCC (rev19a).lbr \| 27.4 KB KIC KiCad_WE-SCC (rev25b).zip \| 2.7 MB ZUK Cadstar_WE-SCC (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-SCC_1260 (rev1).igs \| 3.1 MB STP WE-SCC_1260 (rev1).stp \| 1.4 MB Elektrische Modelle ZIP PSP PSpice_WE-SCC (rev22a).zip \| 5.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstypbifilar	Induktivität [1]10 µH	Maximale Impedanz9000 Ω	Nennstrom [1]2250 mA	Gleichstromwiderstand [1]0.05 Ω	Nennspannung80 V	Prüfspannung250 V (AC)	Design Kit –
744282101	bifilar, 100 µH, 40000 Ω	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SCC (rev22a).IntLib \| 761 KB CDS Cadence_WE-SCC (rev20a).zip \| 1.6 MB EAG Eagle_WE-SCC (rev19a).lbr \| 27.4 KB KIC KiCad_WE-SCC (rev25b).zip \| 2.7 MB ZUK Cadstar_WE-SCC (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-SCC_1260 (rev1).igs \| 3.1 MB STP WE-SCC_1260 (rev1).stp \| 1.4 MB Elektrische Modelle ZIP PSP PSpice_WE-SCC (rev22a).zip \| 5.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstypbifilar	Induktivität [1]100 µH	Maximale Impedanz40000 Ω	Nennstrom [1]900 mA	Gleichstromwiderstand [1]0.28 Ω	Nennspannung80 V	Prüfspannung250 V (AC)	Design Kit –
744282102	bifilar, 1000 µH, 160000 Ω	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SCC (rev22a).IntLib \| 761 KB CDS Cadence_WE-SCC (rev20a).zip \| 1.6 MB EAG Eagle_WE-SCC (rev19a).lbr \| 27.4 KB KIC KiCad_WE-SCC (rev25b).zip \| 2.7 MB ZUK Cadstar_WE-SCC (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-SCC_1260 (rev1).igs \| 3.1 MB STP WE-SCC_1260 (rev1).stp \| 1.4 MB Elektrische Modelle ZIP PSP PSpice_WE-SCC (rev22a).zip \| 5.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstypbifilar	Induktivität [1]1000 µH	Maximale Impedanz160000 Ω	Nennstrom [1]250 mA	Gleichstromwiderstand [1]2.8 Ω	Nennspannung80 V	Prüfspannung250 V (AC)	Design Kit 744725
744284100	bifilar, 10 µH, 10000 Ω	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SCC (rev22a).IntLib \| 761 KB CDS Cadence_WE-SCC (rev20a).zip \| 1.6 MB EAG Eagle_WE-SCC (rev19a).lbr \| 27.4 KB KIC KiCad_WE-SCC (rev25b).zip \| 2.7 MB ZUK Cadstar_WE-SCC (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-SCC_1210_SCC (rev1).igs \| 3.4 MB STP WE-SCC_1210_SCC (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-SCC (rev22a).zip \| 5.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstypbifilar	Induktivität [1]10 µH	Maximale Impedanz10000 Ω	Nennstrom [1]2750 mA	Gleichstromwiderstand [1]0.04 Ω	Nennspannung80 V	Prüfspannung250 V (AC)	Design Kit –
744284101	bifilar, 100 µH, 40000 Ω	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SCC (rev22a).IntLib \| 761 KB CDS Cadence_WE-SCC (rev20a).zip \| 1.6 MB EAG Eagle_WE-SCC (rev19a).lbr \| 27.4 KB KIC KiCad_WE-SCC (rev25b).zip \| 2.7 MB ZUK Cadstar_WE-SCC (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-SCC_1210_SCC (rev1).igs \| 3.4 MB STP WE-SCC_1210_SCC (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-SCC (rev22a).zip \| 5.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstypbifilar	Induktivität [1]100 µH	Maximale Impedanz40000 Ω	Nennstrom [1]1000 mA	Gleichstromwiderstand [1]0.28 Ω	Nennspannung80 V	Prüfspannung250 V (AC)	Design Kit –
744284102	bifilar, 1000 µH, 160000 Ω	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SCC (rev22a).IntLib \| 761 KB CDS Cadence_WE-SCC (rev20a).zip \| 1.6 MB EAG Eagle_WE-SCC (rev19a).lbr \| 27.4 KB KIC KiCad_WE-SCC (rev25b).zip \| 2.7 MB ZUK Cadstar_WE-SCC (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-SCC_1210_SCC (rev1).igs \| 3.4 MB STP WE-SCC_1210_SCC (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-SCC (rev22a).zip \| 5.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstypbifilar	Induktivität [1]1000 µH	Maximale Impedanz160000 Ω	Nennstrom [1]300 mA	Gleichstromwiderstand [1]2.5 Ω	Nennspannung80 V	Prüfspannung250 V (AC)	Design Kit –

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit SMT Common Mode Filters for Data Line Chokes
