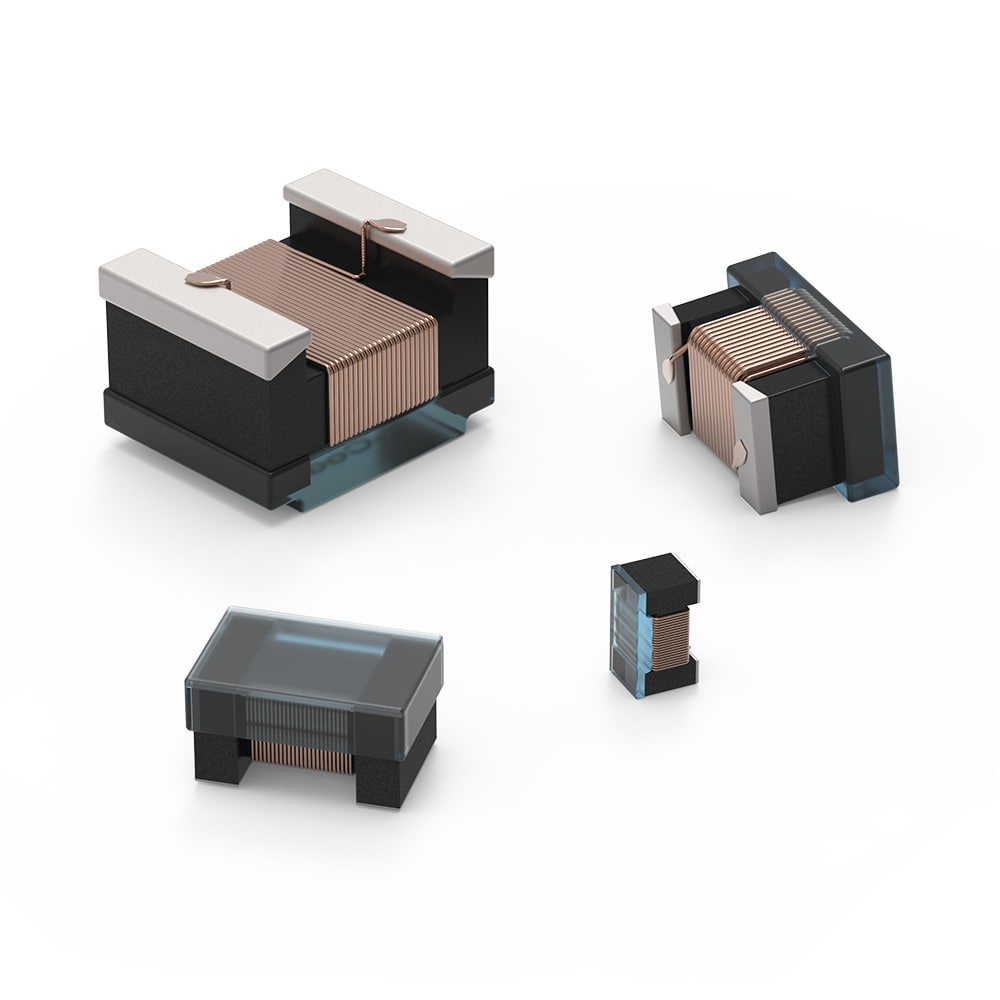

WE-RFI Drahtgewickelter SMT Bead Ferrit | Passive Bauelemente

Bauform	L (mm)	B (mm)	H (mm)	Montageart
0402	1	0.55	0.55	SMT
0603	1.65	1.1	0.9	SMT
0805	2	1.25	1.2	SMT
1008	2.5	2	1.6	SMT

LTSpice-Dateien

LT

LTSpice_WE-RFI (rev24a).zip

|

8.1 KB

Merkmale

Hochleistungsferrit Beads
Hohe Impedanz über eine breite Bandbreite
Hohe Nennströme
Keine Kernsättigung
Sehr niedriger R_DC
Empfohlenes Lötverfahren: Reflow
Kundenspezifische Ausführungen auf Anfrage
AEC-Q200 Grade 3 (−40°C bis +85°C)
Betriebstemperatur: –40 °C bis +85 °C

Anwendung

Tiefpassfilter zur Befilterung von Hochfrequenzrauschen
Ideal als Datenleitungsfilter und zur Versorgungsspannungsentkopplung

Artikeldaten

Alle

0402

0603

0805

1008

Alle zurücksetzen

Artikeldaten filtern

Artikel in 4 Produktserien anzeigen

Artikel in 4 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Z @ 10 MHz (Ω)	Z @ 25 MHz (Ω)	Z @ 100 MHz (Ω)	Z_max (Ω)	Testbedingung Z_max	I_{R 2} (mA)	R_{DC max.} (mΩ)	Design Kit
7447610322	130 Ω, –, –	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447610322 (rev24a).s2p \| 44.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 10 MHz 130 Ω	–	–	Maximale Impedanz 6380 Ω	Maximale Impedanz 110 MHz	Nennstrom 2 575 mA	Gleichstromwiderstand 400 mΩ	Design Kit –
7447610333	190 Ω, –, –	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447610333 (rev24a).s2p \| 44.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 10 MHz 190 Ω	–	–	Maximale Impedanz 10250 Ω	Maximale Impedanz 110 MHz	Nennstrom 2 350 mA	Gleichstromwiderstand 950 mΩ	Design Kit –
7447610347	280 Ω, –, –	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447610347 (rev24a).s2p \| 44.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 10 MHz 280 Ω	–	–	Maximale Impedanz 11100 Ω	Maximale Impedanz 67 MHz	Nennstrom 2 300 mA	Gleichstromwiderstand 1125 mΩ	Design Kit –
7447610356	325 Ω, –, –	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447610356 (rev24a).s2p \| 44.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 10 MHz 325 Ω	–	–	Maximale Impedanz 12080 Ω	Maximale Impedanz 62 MHz	Nennstrom 2 315 mA	Gleichstromwiderstand 1055 mΩ	Design Kit –
7447610368	400 Ω, –, –	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447610368 (rev24a).s2p \| 44.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 10 MHz 400 Ω	–	–	Maximale Impedanz 13300 Ω	Maximale Impedanz 52 MHz	Nennstrom 2 280 mA	Gleichstromwiderstand 1380 mΩ	Design Kit –
7447610382	490 Ω, –, –	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447610382 (rev24a).s2p \| 44.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 10 MHz 490 Ω	–	–	Maximale Impedanz 14390 Ω	Maximale Impedanz 46 MHz	Nennstrom 2 250 mA	Gleichstromwiderstand 1550 mΩ	Design Kit –
7447610410	580 Ω, –, –	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447610410 (rev24a).s2p \| 44.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 10 MHz 580 Ω	–	–	Maximale Impedanz 15450 Ω	Maximale Impedanz 40 MHz	Nennstrom 2 260 mA	Gleichstromwiderstand 1700 mΩ	Design Kit –
744762410A	670 Ω, –, –	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762410A (rev23a).a3dcomp \| 1.4 MB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744762410A (rev23a).s2p \| 84 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 10 MHz 670 Ω	–	–	Maximale Impedanz 32000 Ω	Maximale Impedanz 55 MHz	Nennstrom 2 230 mA	Gleichstromwiderstand 3500 mΩ	Design Kit –
744762415A	950 Ω, –, –	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762415A (rev23a).a3dcomp \| 1.4 MB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744762415A (rev23a).s2p \| 84.3 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 10 MHz 950 Ω	–	–	Maximale Impedanz 70000 Ω	Maximale Impedanz 70 MHz	Nennstrom 2 200 mA	Gleichstromwiderstand 4000 mΩ	Design Kit 744762ARFI
7447610415	950 Ω, –, –	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447610415 (rev24a).s2p \| 44.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 10 MHz 950 Ω	–	–	Maximale Impedanz 22410 Ω	Maximale Impedanz 30 MHz	Nennstrom 2 155 mA	Gleichstromwiderstand 3900 mΩ	Design Kit –
744762418A	1300 Ω, –, –	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762418A (rev23a).a3dcomp \| 1.4 MB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744762418A (rev23a).s2p \| 83.9 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 10 MHz 1300 Ω	–	–	Maximale Impedanz 35000 Ω	Maximale Impedanz 30 MHz	Nennstrom 2 195 mA	Gleichstromwiderstand 4500 mΩ	Design Kit 744762ARFI
744762422A	1400 Ω, –, –	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762422A (rev23a).a3dcomp \| 1.4 MB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744762422A (rev23a).s2p \| 84.5 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 10 MHz 1400 Ω	–	–	Maximale Impedanz 70000 Ω	Maximale Impedanz 50 MHz	Nennstrom 2 200 mA	Gleichstromwiderstand 5000 mΩ	Design Kit 744762ARFI
744762427A	1900 Ω, –, –	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762427A (rev23a).a3dcomp \| 1.4 MB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744762427A (rev23a).s2p \| 84.6 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 10 MHz 1900 Ω	–	–	Maximale Impedanz 86000 Ω	Maximale Impedanz 45 MHz	Nennstrom 2 165 mA	Gleichstromwiderstand 6000 mΩ	Design Kit 744762ARFI
744762433A	2500 Ω, –, –	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762433A (rev23a).a3dcomp \| 1.4 MB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744762433A (rev23a).s2p \| 84.5 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 10 MHz 2500 Ω	–	–	Maximale Impedanz 75000 Ω	Maximale Impedanz 30 MHz	Nennstrom 2 160 mA	Gleichstromwiderstand 6500 mΩ	Design Kit 744762ARFI
744762439A	2900 Ω, –, –	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762439A (rev23a).a3dcomp \| 1.4 MB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744762439A (rev23a).s2p \| 84.8 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 10 MHz 2900 Ω	–	–	Maximale Impedanz 90000 Ω	Maximale Impedanz 30 MHz	Nennstrom 2 145 mA	Gleichstromwiderstand 8500 mΩ	Design Kit 744762ARFI
744762447A	3400 Ω, –, –	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762447A (rev23a).a3dcomp \| 1.4 MB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744762447A (rev23a).s2p \| 84.9 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 10 MHz 3400 Ω	–	–	Maximale Impedanz 125000 Ω	Maximale Impedanz 30 MHz	Nennstrom 2 110 mA	Gleichstromwiderstand 14000 mΩ	Design Kit 744762ARFI
744760247A	–, –, 280 Ω	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760247A (rev23a).a3dcomp \| 722.6 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744760247A (rev23a).s2p \| 84.1 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 280 Ω	Maximale Impedanz 4725 Ω	Maximale Impedanz 700 MHz	Nennstrom 2 650 mA	Gleichstromwiderstand 500 mΩ	Design Kit 744762ARFI
744760256A	–, –, 350 Ω	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760256A (rev23a).a3dcomp \| 722.7 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744760256A (rev23a).s2p \| 83.9 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 350 Ω	Maximale Impedanz 5570 Ω	Maximale Impedanz 600 MHz	Nennstrom 2 620 mA	Gleichstromwiderstand 550 mΩ	Design Kit 744762ARFI
744760268A	–, –, 420 Ω	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760268A (rev23a).a3dcomp \| 723.2 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744760268A (rev23a).s2p \| 83.9 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 420 Ω	Maximale Impedanz 6860 Ω	Maximale Impedanz 550 MHz	Nennstrom 2 560 mA	Gleichstromwiderstand 850 mΩ	Design Kit 744762ARFI
744760282A	–, –, 520 Ω	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760282A (rev23a).a3dcomp \| 723 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744760282A (rev23a).s2p \| 83.8 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 520 Ω	Maximale Impedanz 8500 Ω	Maximale Impedanz 500 MHz	Nennstrom 2 450 mA	Gleichstromwiderstand 1050 mΩ	Design Kit 744762ARFI
744760310A	–, –, 620 Ω	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760310A (rev23a).a3dcomp \| 723.2 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744760310A (rev23a).s2p \| 83.9 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 620 Ω	Maximale Impedanz 9665 Ω	Maximale Impedanz 450 MHz	Nennstrom 2 430 mA	Gleichstromwiderstand 1050 mΩ	Design Kit 744762ARFI
744760312A	–, –, 730 Ω	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760312A (rev23a).a3dcomp \| 723.2 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744760312A (rev23a).s2p \| 83.9 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 730 Ω	Maximale Impedanz 12500 Ω	Maximale Impedanz 440 MHz	Nennstrom 2 380 mA	Gleichstromwiderstand 1200 mΩ	Design Kit 744762ARFI
744760315A	–, –, 950 Ω	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760315A (rev23a).a3dcomp \| 723.1 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744760315A (rev23a).s2p \| 84 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 950 Ω	Maximale Impedanz 15100 Ω	Maximale Impedanz 390 MHz	Nennstrom 2 330 mA	Gleichstromwiderstand 1450 mΩ	Design Kit 744762ARFI
744760318A	–, –, 1160 Ω	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760318A (rev23a).a3dcomp \| 723.2 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744760318A (rev23a).s2p \| 84.1 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 1160 Ω	Maximale Impedanz 19700 Ω	Maximale Impedanz 340 MHz	Nennstrom 2 310 mA	Gleichstromwiderstand 2000 mΩ	Design Kit 744762ARFI
744760322A	–, –, 1300 Ω	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760322A (rev23a).a3dcomp \| 718.9 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744760322A (rev23a).s2p \| 88.2 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 1300 Ω	Maximale Impedanz 11600 Ω	Maximale Impedanz 300 MHz	Nennstrom 2 300 mA	Gleichstromwiderstand 1750 mΩ	Design Kit 744762ARFI
744760327A	–, –, 1650 Ω	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760327A (rev23a).a3dcomp \| 719.2 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744760327A (rev23a).s2p \| 83.9 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 1650 Ω	Maximale Impedanz 14870 Ω	Maximale Impedanz 290 MHz	Nennstrom 2 275 mA	Gleichstromwiderstand 1750 mΩ	Design Kit 744762ARFI
744760333A	–, –, 1980 Ω	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760333A (rev23a).a3dcomp \| 719.1 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744760333A (rev23a).s2p \| 84 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 1980 Ω	Maximale Impedanz 18140 Ω	Maximale Impedanz 250 MHz	Nennstrom 2 285 mA	Gleichstromwiderstand 2000 mΩ	Design Kit 744762ARFI
744760339A	–, –, 2300 Ω	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760339A (rev23a).a3dcomp \| 1.4 MB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744760339A (rev23a).s2p \| 88.5 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 2300 Ω	Maximale Impedanz 20360 Ω	Maximale Impedanz 250 MHz	Nennstrom 2 265 mA	Gleichstromwiderstand 2150 mΩ	Design Kit 744762ARFI
744760347A	–, 730 Ω, –	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760347A (rev23a).a3dcomp \| 1.4 MB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744760347A (rev23a).s2p \| 84 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	Impedanz @ 25 MHz 730 Ω	–	Maximale Impedanz 16780 Ω	Maximale Impedanz 140 MHz	Nennstrom 2 260 mA	Gleichstromwiderstand 1900 mΩ	Design Kit –
744760356A	–, 830 Ω, –	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760356A (rev23a).a3dcomp \| 1.4 MB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744760356A (rev23a).s2p \| 84 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	Impedanz @ 25 MHz 830 Ω	–	Maximale Impedanz 17920 Ω	Maximale Impedanz 110 MHz	Nennstrom 2 260 mA	Gleichstromwiderstand 2200 mΩ	Design Kit 744762ARFI
744760382A	–, 1180 Ω, –	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760382A (rev23a).a3dcomp \| 1.4 MB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744760382A (rev23a).s2p \| 84.2 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	Impedanz @ 25 MHz 1180 Ω	–	Maximale Impedanz 25220 Ω	Maximale Impedanz 105 MHz	Nennstrom 2 250 mA	Gleichstromwiderstand 2400 mΩ	Design Kit 744762ARFI
744760410A	–, 1490 Ω, –	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744760410A (rev23a).a3dcomp \| 1.4 MB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_0805A_RFI (rev1).igs \| 3.7 MB STP WE-RFI_0805A_RFI (rev1).stp \| 750.3 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744760410A (rev23a).s2p \| 84.4 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	Impedanz @ 25 MHz 1490 Ω	–	Maximale Impedanz 31920 Ω	Maximale Impedanz 105 MHz	Nennstrom 2 190 mA	Gleichstromwiderstand 3600 mΩ	Design Kit 744762ARFI
744762312A	–, –, 780 Ω	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762312A (rev23a).a3dcomp \| 722 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744762312A (rev23a).s2p \| 83.9 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 780 Ω	Maximale Impedanz 32000 Ω	Maximale Impedanz 385 MHz	Nennstrom 2 350 mA	Gleichstromwiderstand 1300 mΩ	Design Kit 744762ARFI
744762315A	–, –, 1000 Ω	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762315A (rev23a).a3dcomp \| 722.1 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744762315A (rev23a).s2p \| 84 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 1000 Ω	Maximale Impedanz 65000 Ω	Maximale Impedanz 350 MHz	Nennstrom 2 285 mA	Gleichstromwiderstand 1650 mΩ	Design Kit 744762ARFI
744762318A	–, –, 1200 Ω	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762318A (rev23a).a3dcomp \| 722 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744762318A (rev23a).s2p \| 84 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 1200 Ω	Maximale Impedanz 95000 Ω	Maximale Impedanz 310 MHz	Nennstrom 2 265 mA	Gleichstromwiderstand 2200 mΩ	Design Kit 744762ARFI
744762322A	–, –, 1550 Ω	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762322A (rev23a).a3dcomp \| 722.1 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744762322A (rev23a).s2p \| 84.1 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 1550 Ω	Maximale Impedanz 105000 Ω	Maximale Impedanz 270 MHz	Nennstrom 2 260 mA	Gleichstromwiderstand 2350 mΩ	Design Kit 744762ARFI
744762327A	–, 450 Ω, –	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762327A (rev23a).a3dcomp \| 716 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744762327A (rev23a).s2p \| 84 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	Impedanz @ 25 MHz 450 Ω	–	Maximale Impedanz 40000 Ω	Maximale Impedanz 150 MHz	Nennstrom 2 250 mA	Gleichstromwiderstand 2600 mΩ	Design Kit 744762ARFI
744762333A	–, 550 Ω, –	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762333A (rev23a).a3dcomp \| 1.4 MB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744762333A (rev23a).s2p \| 83.9 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	Impedanz @ 25 MHz 550 Ω	–	Maximale Impedanz 38000 Ω	Maximale Impedanz 120 MHz	Nennstrom 2 210 mA	Gleichstromwiderstand 2850 mΩ	Design Kit 744762ARFI
744762339A	–, 650 Ω, –	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762339A (rev23a).a3dcomp \| 1.4 MB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744762339A (rev23a).s2p \| 83.9 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	Impedanz @ 25 MHz 650 Ω	–	Maximale Impedanz 35000 Ω	Maximale Impedanz 95 MHz	Nennstrom 2 200 mA	Gleichstromwiderstand 4000 mΩ	Design Kit 744762ARFI
744762347A	–, 800 Ω, –	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762347A (rev23a).a3dcomp \| 1.4 MB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744762347A (rev23a).s2p \| 84.1 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	Impedanz @ 25 MHz 800 Ω	–	Maximale Impedanz 38000 Ω	Maximale Impedanz 85 MHz	Nennstrom 2 190 mA	Gleichstromwiderstand 4300 mΩ	Design Kit 744762ARFI
744762356A	–, 1000 Ω, –	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762356A (rev23a).a3dcomp \| 1.3 MB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744762356A (rev23a).s2p \| 84.1 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	Impedanz @ 25 MHz 1000 Ω	–	Maximale Impedanz 38000 Ω	Maximale Impedanz 110 MHz	Nennstrom 2 260 mA	Gleichstromwiderstand 2600 mΩ	Design Kit –
744762368A	–, 1200 Ω, –	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762368A (rev23a).a3dcomp \| 1.3 MB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744762368A (rev23a).s2p \| 88.6 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	Impedanz @ 25 MHz 1200 Ω	–	Maximale Impedanz 37000 Ω	Maximale Impedanz 85 MHz	Nennstrom 2 240 mA	Gleichstromwiderstand 2800 mΩ	Design Kit –
744762382A	–, 1600 Ω, –	Simulation	Downloads 11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB ANS ANSYS_744762382A (rev23a).a3dcomp \| 1.4 MB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB ZUK Cadstar_WE-RFI (rev19a).zip \| 6.1 KB CAD-Dateien ZIP IGS WE-RFI_1008A_RFI (rev1).igs \| 4.6 MB STP WE-RFI_1008A_RFI (rev1).stp \| 943.7 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_744762382A (rev23a).s2p \| 84.1 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	Impedanz @ 25 MHz 1600 Ω	–	Maximale Impedanz 35000 Ω	Maximale Impedanz 65 MHz	Nennstrom 2 230 mA	Gleichstromwiderstand 3050 mΩ	Design Kit –
7447610139	–, –, 20 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447610139 (rev24a).s2p \| 44.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 20 Ω	Maximale Impedanz 160 Ω	Maximale Impedanz 2320 MHz	Nennstrom 2 1910 mA	Gleichstromwiderstand 42 mΩ	Design Kit –
7447610168	–, –, 35 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447610168 (rev24a).s2p \| 44.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 35 Ω	Maximale Impedanz 265 Ω	Maximale Impedanz 1925 MHz	Nennstrom 2 1650 mA	Gleichstromwiderstand 50 mΩ	Design Kit –
7447610211	–, –, 60 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447610211 (rev24a).s2p \| 44.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 60 Ω	Maximale Impedanz 540 Ω	Maximale Impedanz 1925 MHz	Nennstrom 2 1230 mA	Gleichstromwiderstand 78 mΩ	Design Kit –
7447610215	–, –, 80 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447610215 (rev24a).s2p \| 44.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 80 Ω	Maximale Impedanz 705 Ω	Maximale Impedanz 1885 MHz	Nennstrom 2 1170 mA	Gleichstromwiderstand 90 mΩ	Design Kit –
7447610220	–, –, 105 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447610220 (rev24a).s2p \| 44.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 105 Ω	Maximale Impedanz 860 Ω	Maximale Impedanz 1730 MHz	Nennstrom 2 1100 mA	Gleichstromwiderstand 105 mΩ	Design Kit –
7447610224	–, –, 125 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447610224 (rev24a).s2p \| 44.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 125 Ω	Maximale Impedanz 1215 Ω	Maximale Impedanz 1345 MHz	Nennstrom 2 810 mA	Gleichstromwiderstand 180 mΩ	Design Kit –
7447610227	–, –, 140 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447610227 (rev24a).s2p \| 44.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 140 Ω	Maximale Impedanz 1255 Ω	Maximale Impedanz 1540 MHz	Nennstrom 2 790 mA	Gleichstromwiderstand 165 mΩ	Design Kit –
7447610236	–, –, 190 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447610236 (rev24a).s2p \| 44.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 190 Ω	Maximale Impedanz 1840 Ω	Maximale Impedanz 1040 MHz	Nennstrom 2 770 mA	Gleichstromwiderstand 185 mΩ	Design Kit –
7447610242	–, –, 220 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447610242 (rev24a).s2p \| 44.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 220 Ω	Maximale Impedanz 2000 Ω	Maximale Impedanz 1110 MHz	Nennstrom 2 670 mA	Gleichstromwiderstand 255 mΩ	Design Kit –
7447610256	–, –, 320 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447610256 (rev24a).s2p \| 44.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 320 Ω	Maximale Impedanz 2820 Ω	Maximale Impedanz 915 MHz	Nennstrom 2 640 mA	Gleichstromwiderstand 270 mΩ	Design Kit –
7447610260	–, –, 320 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447610260 (rev24a).s2p \| 44.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 320 Ω	Maximale Impedanz 2700 Ω	Maximale Impedanz 1000 MHz	Nennstrom 2 545 mA	Gleichstromwiderstand 380 mΩ	Design Kit –
7447610282	–, –, 440 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447610282 (rev24a).s2p \| 44.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 440 Ω	Maximale Impedanz 3590 Ω	Maximale Impedanz 830 MHz	Nennstrom 2 470 mA	Gleichstromwiderstand 450 mΩ	Design Kit –
7447610310	–, –, 535 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447610310 (rev24a).s2p \| 44.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 535 Ω	Maximale Impedanz 4670 Ω	Maximale Impedanz 680 MHz	Nennstrom 2 375 mA	Gleichstromwiderstand 700 mΩ	Design Kit –
7447610315	–, –, 830 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0603 (rev1).pdf \| 809.3 KB IGS IGS_WE-RFI-0603 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0603 (rev1).stp \| 604.8 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447610315 (rev24a).s2p \| 44.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 830 Ω	Maximale Impedanz 6910 Ω	Maximale Impedanz 605 MHz	Nennstrom 2 240 mA	Gleichstromwiderstand 1070 mΩ	Design Kit –
7447650120	–, –, 11 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447650120 (rev24a).s2p \| 44.2 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 11 Ω	Maximale Impedanz 187 Ω	Maximale Impedanz 7720 MHz	Nennstrom 2 1770 mA	Gleichstromwiderstand 25 mΩ	Design Kit –
7447650130	–, –, 16 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447650130 (rev24a).s2p \| 44.2 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 16 Ω	Maximale Impedanz 261 Ω	Maximale Impedanz 3800 MHz	Nennstrom 2 1470 mA	Gleichstromwiderstand 35 mΩ	Design Kit –
7447650133	–, –, 18 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447650133 (rev24a).s2p \| 44.2 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 18 Ω	Maximale Impedanz 327 Ω	Maximale Impedanz 3875 MHz	Nennstrom 2 1470 mA	Gleichstromwiderstand 35 mΩ	Design Kit –
7447650136	–, –, 20 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447650136 (rev24a).s2p \| 44.2 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 20 Ω	Maximale Impedanz 380 Ω	Maximale Impedanz 3875 MHz	Nennstrom 2 1380 mA	Gleichstromwiderstand 40 mΩ	Design Kit –
7447650177	–, –, 42 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447650177 (rev24a).s2p \| 44.2 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 42 Ω	Maximale Impedanz 802 Ω	Maximale Impedanz 2980 MHz	Nennstrom 2 1030 mA	Gleichstromwiderstand 90 mΩ	Design Kit –
7447650210	–, –, 55 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447650210 (rev24a).s2p \| 44.2 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 55 Ω	Maximale Impedanz 1184 Ω	Maximale Impedanz 2955 MHz	Nennstrom 2 890 mA	Gleichstromwiderstand 130 mΩ	Design Kit –
7447650212	–, –, 65 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447650212 (rev24a).s2p \| 44.2 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 65 Ω	Maximale Impedanz 1160 Ω	Maximale Impedanz 2955 MHz	Nennstrom 2 940 mA	Gleichstromwiderstand 110 mΩ	Design Kit –
7447650215	–, –, 84 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447650215 (rev24a).s2p \| 44.2 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 84 Ω	Maximale Impedanz 2063 Ω	Maximale Impedanz 2590 MHz	Nennstrom 2 885 mA	Gleichstromwiderstand 130 mΩ	Design Kit –
7447650218	–, –, 100 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447650218 (rev24a).s2p \| 44.2 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 100 Ω	Maximale Impedanz 1836 Ω	Maximale Impedanz 2955 MHz	Nennstrom 2 765 mA	Gleichstromwiderstand 160 mΩ	Design Kit –
7447650222	–, –, 120 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447650222 (rev24a).s2p \| 44.2 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 120 Ω	Maximale Impedanz 2318 Ω	Maximale Impedanz 2170 MHz	Nennstrom 2 640 mA	Gleichstromwiderstand 220 mΩ	Design Kit –
7447650227	–, –, 150 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447650227 (rev24a).s2p \| 44.2 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 150 Ω	Maximale Impedanz 2883 Ω	Maximale Impedanz 2015 MHz	Nennstrom 2 600 mA	Gleichstromwiderstand 260 mΩ	Design Kit –
7447650236	–, –, 200 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447650236 (rev24a).s2p \| 44.2 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 200 Ω	Maximale Impedanz 4418 Ω	Maximale Impedanz 1565 MHz	Nennstrom 2 515 mA	Gleichstromwiderstand 375 mΩ	Design Kit –
7447650242	–, –, 235 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447650242 (rev24a).s2p \| 44.2 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 235 Ω	Maximale Impedanz 4888 Ω	Maximale Impedanz 1810 MHz	Nennstrom 2 440 mA	Gleichstromwiderstand 460 mΩ	Design Kit –
7447650247	–, –, 260 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447650247 (rev24a).s2p \| 44.2 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 260 Ω	Maximale Impedanz 4790 Ω	Maximale Impedanz 1600 MHz	Nennstrom 2 430 mA	Gleichstromwiderstand 510 mΩ	Design Kit –
7447650253	–, –, 300 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447650253 (rev24a).s2p \| 44.2 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 300 Ω	Maximale Impedanz 6050 Ω	Maximale Impedanz 1600 MHz	Nennstrom 2 370 mA	Gleichstromwiderstand 615 mΩ	Design Kit –
7447650259	–, –, 330 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447650259 (rev24a).s2p \| 44.2 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 330 Ω	Maximale Impedanz 6260 Ω	Maximale Impedanz 1370 MHz	Nennstrom 2 360 mA	Gleichstromwiderstand 670 mΩ	Design Kit –
7447650270	–, –, 400 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447650270 (rev24a).s2p \| 44.2 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 400 Ω	Maximale Impedanz 7130 Ω	Maximale Impedanz 1565 MHz	Nennstrom 2 260 mA	Gleichstromwiderstand 1125 mΩ	Design Kit –
7447650277	–, –, 430 Ω	Simulation	Downloads 10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RFI (rev24a).IntLib \| 799.5 KB CDS Cadence_WE-RFI (rev25a).zip \| 3 MB EAG Eagle_WE-RFI (rev24a).lbr \| 57.8 KB KIC KiCad_WE-RFI (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-RFI-0402 (rev1).pdf \| 967.8 KB IGS IGS_WE-RFI-0402 (rev1).igs \| 2.4 MB STP STP_WE-RFI-0402 (rev1).stp \| 607.2 KB Elektrische Modelle ZIP ADS ADS_WE-RFI (rev24a).zip \| 5.2 MB PSP PSpice_WE-RFI (rev24a).zip \| 19.8 KB S S-Parameter_7447650277 (rev24a).s2p \| 44.2 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Impedanz @ 100 MHz 430 Ω	Maximale Impedanz 8900 Ω	Maximale Impedanz 1240 MHz	Nennstrom 2 240 mA	Gleichstromwiderstand 1250 mΩ	Design Kit –

Würth Elektronik bietet mehrere Produktserien mit unterschiedlicher Aufbautechnologie an

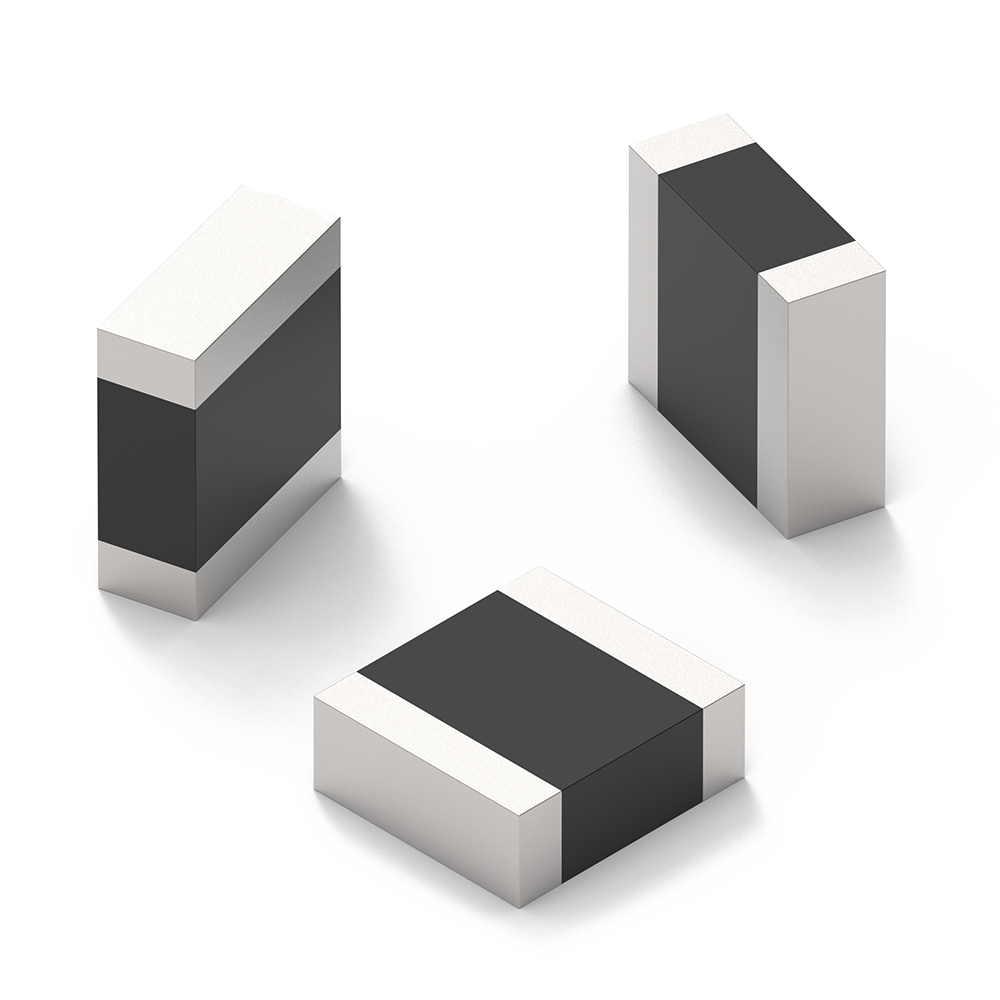

WE-CBF SMT-Ferrit

Nennstrom bis zu 12000 mA (∆T = 40 K)
Impedanz @ 100 MHz bis zu 2700 Ω
Breiter Resonanzfrequenzbereich
Anwendung: Dämpfung von HF-Strömen

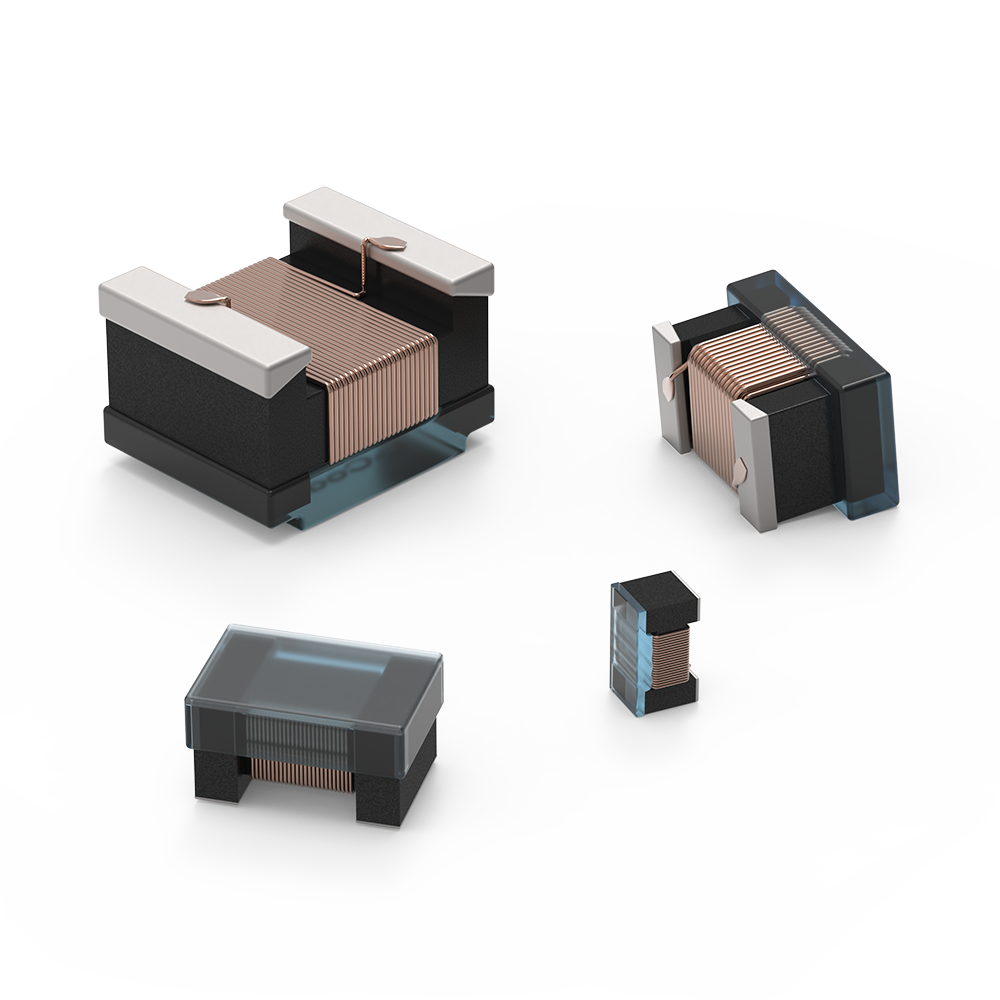

WE-RFI Drahtbewickelter SMT Bead Ferrit

Impedanz @ 100 MHz bis zu 2300 Ω
Kein DC-Bias im Vergleich zu Multilayer Ferriten
Schmaler Resonanzfrequenzbereich
Anwendungen: Hochfrequente Entkopplung, Steile Filter, Dämpfung von HF-Strömen

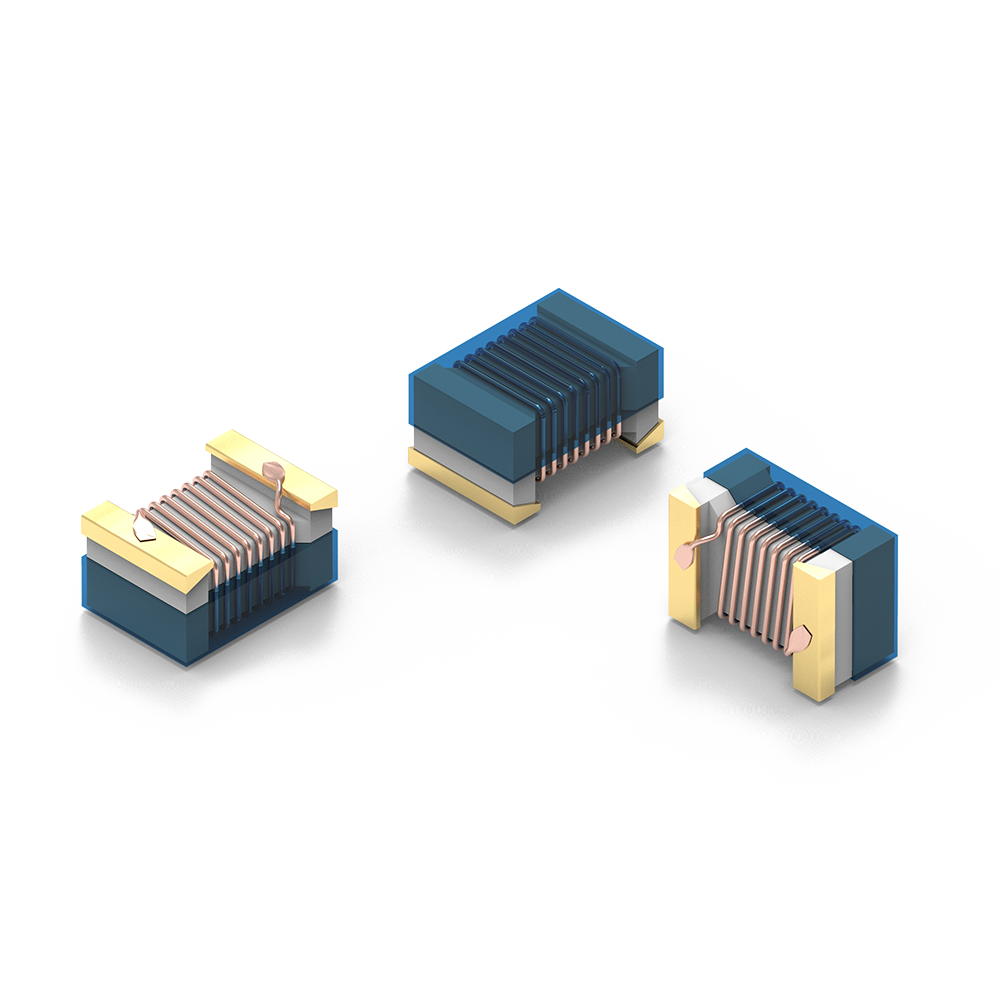

WE-KI Keramik-SMT-Induktivität

Sehr hohe Eigenresonanzfrequenz bis zu 16000 MHz
Schmaler Resonanzfrequenzbereich
Q-Faktor bis zu 60
Anwendungen: HF-Filter und Schwingkreise

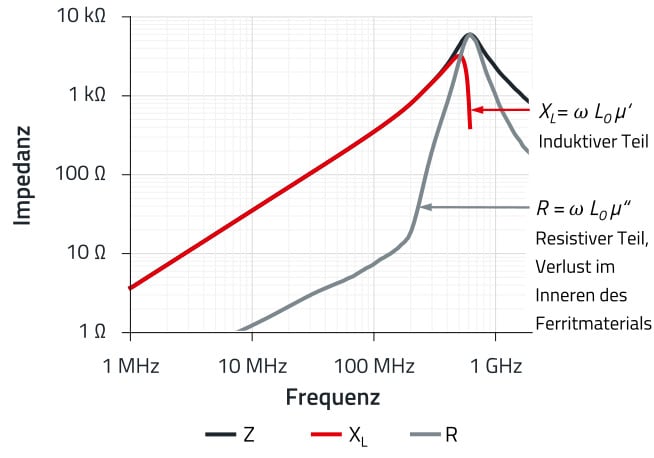

Impedanzverhalten

Im Bereich der höchsten Impedanz, d.h. dem Resonanzbereich, hat die graue Kurve, die dem resistiven („ohmschen“) Anteil der Impedanz entspricht, ihr Maximum. Der resistive Anteil ist nur bei Induktivitäten mit Ferritkern zu finden und repräsentiert die Verluste des Ferritmaterials über der Frequenz.

Bei EMV-Filterapplikationen, in denen Induktivitäten (mit und ohne Ferrit) verwendet werden, erfolgt die beste Signaldämpfung kurz unterhalb der Eigenresonanzfrequenz (SRF). Hier ist die Impedanz sehr hoch, wodurch die Dämpfung ihr Maximum erreicht.

Bei Signal-Filter- oder Impedanzanpassungs-Anwendungen ist es wichtiger, eine konstante Induktivität im relevanten Frequenzbereich zu haben, was bedeutet, dass die SRF der Induktivität weit oberhalb der Betriebsfrequenz der Schaltung liegen sollte.

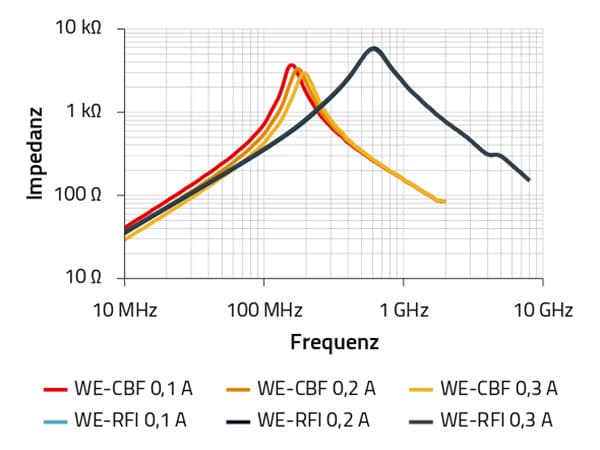

DC-Bias

Bei Induktivitäten haben Faktoren wie der DC-Bias (Sättigung durch Gleichstrom) einen geringeren Einfluss auf den Erhalt der Impedanz, solange die Induktivitäten nicht über den Sättigungsstrom hinaus verwendet werden.

Im Gegensatz dazu hat der DC-Bias auf Multilayer Ferrite (z. B. WE-CBF) einen großen Einfluss und der das Bauteil durchfließende Strom verändert die Impedanz über einen bestimmten Frequenzbereich.

Die Multilayer Ferrite sättigen in Abhängigkeit des durchfließenden DC-Stroms (Bias Strom), wodurch sich die Impedanzkurve im unteren Frequenzbereich (<100 MHz) ändert und die Eigenresonanzfrequenz sich gleichzeitig zu höheren Frequenzen verschiebt.

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WE-RFI SMT Ferrit Induktivität 0805/1008 - ±5% Tol.
