WE-PSPA Push Pull & Gate Drive Transformer

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart
1208		12.6	8.3	4.1	SMT
1006		10.46	6.73	-	SMT

Datenblatt

SPEC
Seriesdatasheet_WE-PSPA_V1 (rev1).pdf
|
2.6 MB

Merkmale

Oberflächenmontage
AEC-Q200
Vielzahl an Windungsverhältnissen
Ausgangsspannungen von 5 V bis zu 23 V
Betriebstemperatur: -40 °C bis zu +125 ºC
Automotive approved

Anwendung

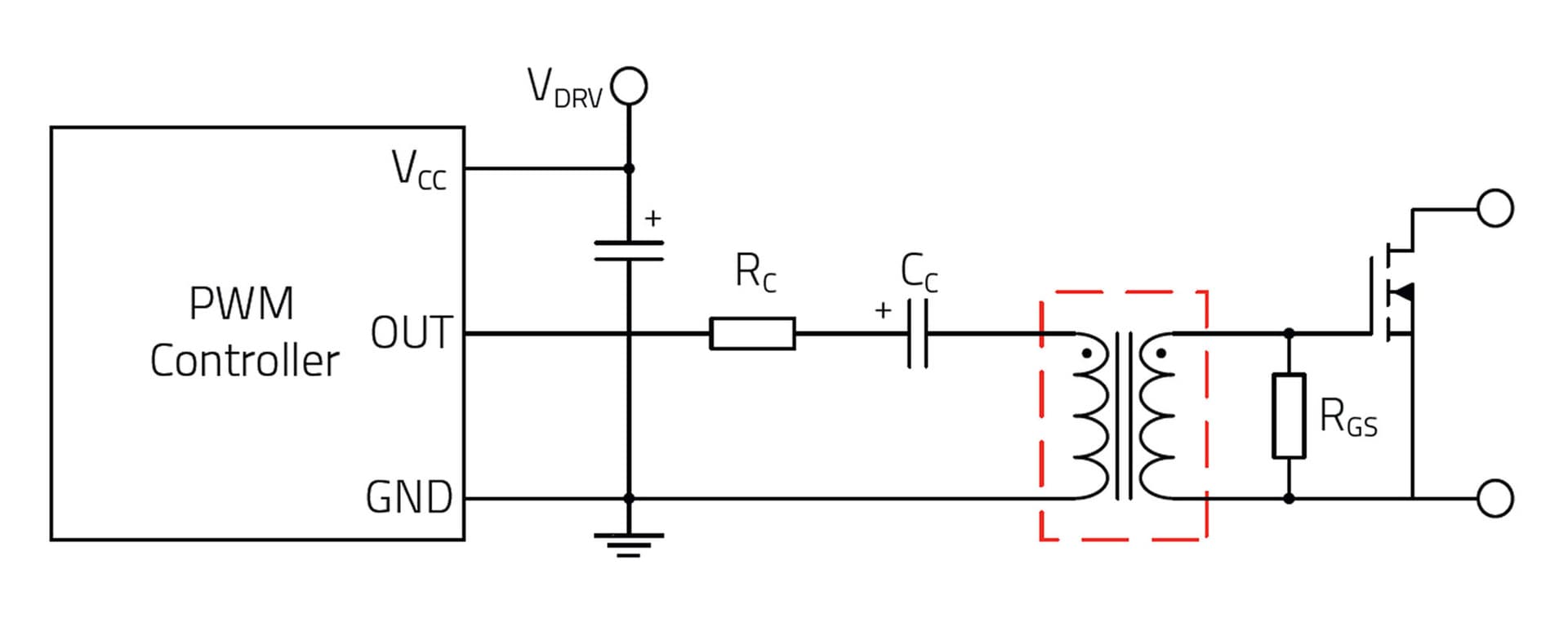

Als Gate Drive Transformator

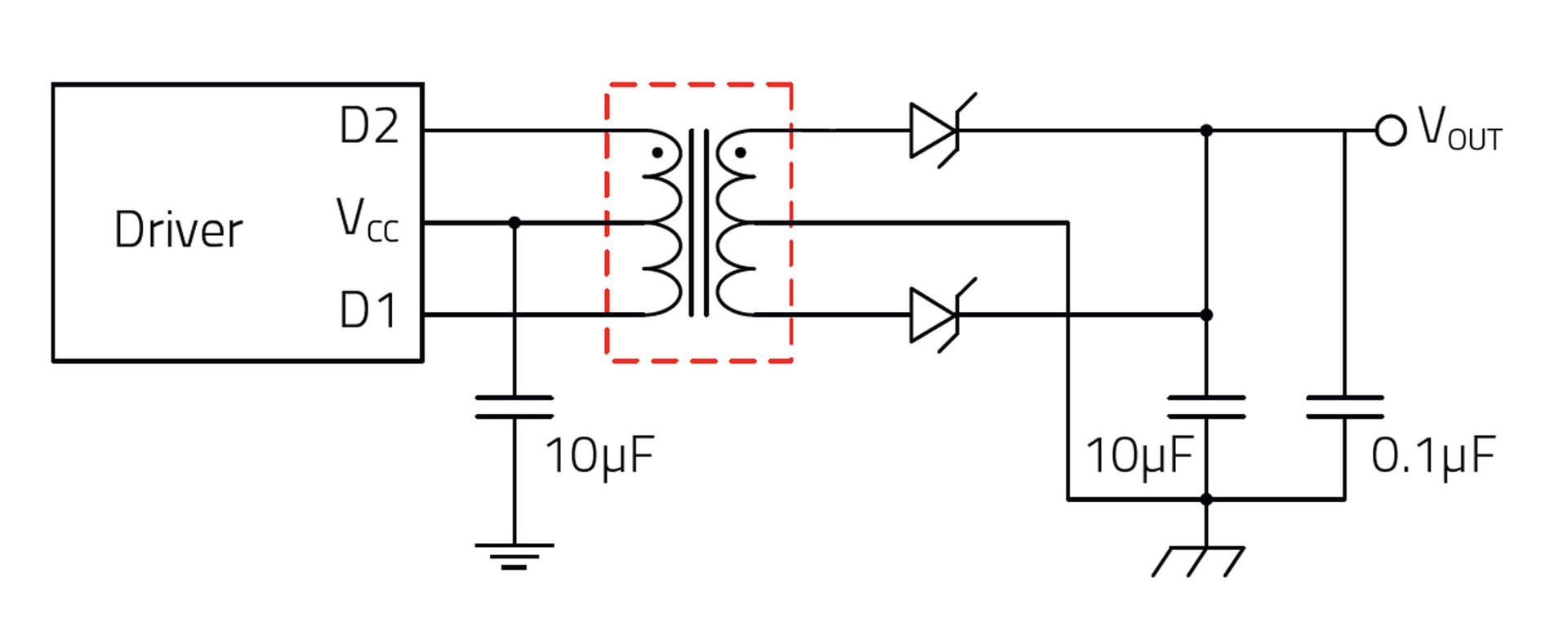

Transformator für Push Pull DC/DC Konverter
Für isolierte Schnittstellen RS 485, CAN

Artikeldaten

Alle

1208

1006

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	L(µH)	n	Testbedingung n	R_{DC 1}(mΩ)	R_{DC 2}(mΩ)	R_{DC 3}(mΩ)	R_{DC 4}(mΩ)	∫Udt(Vµs)	L_S(nH)	V_T(V (AC))	V_Out1(V)	V_in(V)	I_Out1(mA)	Design Kit	MusterVerfügbarkeit & Muster
78931812505	SPEC86 µH, 1:1.13, (1-3) : (6-4)	Verfügbarkeit –	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PSPA (rev26a).IntLib \| 328.5 KB CDS Cadence_WE-PSPA (rev26a).zip \| 3.9 MB EAG Eagle_WE-PSPA (rev26a).lbr \| 35 KB KIC KiCad_WE-PSPA (rev26c).zip \| 289.4 KB CAD-Dateien ZIP IGS IGS_WE-IGDT-1208_78931812505 (rev1).igs \| 3 MB STP STP_WE-IGDT-1208_78931812505 (rev1).stp \| 938.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität86 µH	Übersetzungsverhältnis1:1.13	Übersetzungsverhältnis(1-3) : (6-4)	Gleichstromwiderstand 155 mΩ	Gleichstromwiderstand 255 mΩ	Gleichstromwiderstand 360 mΩ	Gleichstromwiderstand 460 mΩ	Spannung-µSekunde9.5 Vµs	Streuinduktivität600 nH	Prüfspannung2500 V (AC)	Ausgangsspannung 15 V	Eingangsspannung5 V	Ausgangsstrom 1750 mA	Design Kit 7893101	–Verfügbarkeit prüfen
78931812512	SPEC86 µH, 1:2.5, (1-3) : (6-4)	Verfügbarkeit –	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PSPA (rev26a).IntLib \| 328.5 KB CDS Cadence_WE-PSPA (rev26a).zip \| 3.9 MB EAG Eagle_WE-PSPA (rev26a).lbr \| 35 KB KIC KiCad_WE-PSPA (rev26c).zip \| 289.4 KB CAD-Dateien ZIP IGS IGS_WE-IGDT-1208_789318112512 (rev1).igs \| 3 MB STP STP_WE-IGDT-1208_78931812512 (rev1).stp \| 938.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität86 µH	Übersetzungsverhältnis1:2.5	Übersetzungsverhältnis(1-3) : (6-4)	Gleichstromwiderstand 160 mΩ	Gleichstromwiderstand 260 mΩ	Gleichstromwiderstand 3125 mΩ	Gleichstromwiderstand 4125 mΩ	Spannung-µSekunde9.5 Vµs	Streuinduktivität300 nH	Prüfspannung2500 V (AC)	Ausgangsspannung 112 V	Eingangsspannung5 V	Ausgangsstrom 1310 mA	Design Kit 7893101	–Verfügbarkeit prüfen
78931812515	SPEC86 µH, 1:3.13, (1-3) : (6-4)	Verfügbarkeit –	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PSPA (rev26a).IntLib \| 328.5 KB CDS Cadence_WE-PSPA (rev26a).zip \| 3.9 MB EAG Eagle_WE-PSPA (rev26a).lbr \| 35 KB KIC KiCad_WE-PSPA (rev26c).zip \| 289.4 KB CAD-Dateien ZIP IGS IGS_WE-IGDT-1208_78931812515 (rev1).igs \| 3 MB STP STP_WE-IGDT-1208_78931812515 (rev1).stp \| 938.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität86 µH	Übersetzungsverhältnis1:3.13	Übersetzungsverhältnis(1-3) : (6-4)	Gleichstromwiderstand 160 mΩ	Gleichstromwiderstand 260 mΩ	Gleichstromwiderstand 3230 mΩ	Gleichstromwiderstand 4230 mΩ	Spannung-µSekunde9.5 Vµs	Streuinduktivität300 nH	Prüfspannung2500 V (AC)	Ausgangsspannung 115 V	Eingangsspannung5 V	Ausgangsstrom 1250 mA	Design Kit 7893101	–Verfügbarkeit prüfen
78931812518	SPEC86 µH, 1:3.75, (1-3) : (6-4)	Verfügbarkeit –	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PSPA (rev26a).IntLib \| 328.5 KB CDS Cadence_WE-PSPA (rev26a).zip \| 3.9 MB EAG Eagle_WE-PSPA (rev26a).lbr \| 35 KB KIC KiCad_WE-PSPA (rev26c).zip \| 289.4 KB CAD-Dateien ZIP IGS IGS_WE-IGDT-1208_78931812518 (rev1).igs \| 3 MB STP STP_WE-IGDT-1208_78931812518 (rev1).stp \| 938.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität86 µH	Übersetzungsverhältnis1:3.75	Übersetzungsverhältnis(1-3) : (6-4)	Gleichstromwiderstand 160 mΩ	Gleichstromwiderstand 260 mΩ	Gleichstromwiderstand 3280 mΩ	Gleichstromwiderstand 4280 mΩ	Spannung-µSekunde9.5 Vµs	Streuinduktivität300 nH	Prüfspannung2500 V (AC)	Ausgangsspannung 118 V	Eingangsspannung5 V	Ausgangsstrom 1210 mA	Design Kit 7893101	–Verfügbarkeit prüfen
78931812523	SPEC86 µH, 1:4.75, (1-3) : (6-4)	Verfügbarkeit –	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PSPA (rev26a).IntLib \| 328.5 KB CDS Cadence_WE-PSPA (rev26a).zip \| 3.9 MB EAG Eagle_WE-PSPA (rev26a).lbr \| 35 KB KIC KiCad_WE-PSPA (rev26c).zip \| 289.4 KB CAD-Dateien ZIP IGS IGS_WE-IGDT-1208_78931812523 (rev1).igs \| 3 MB STP STP_WE-IGDT-1208_78931812523 (rev1).stp \| 938.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität86 µH	Übersetzungsverhältnis1:4.75	Übersetzungsverhältnis(1-3) : (6-4)	Gleichstromwiderstand 165 mΩ	Gleichstromwiderstand 265 mΩ	Gleichstromwiderstand 3350 mΩ	Gleichstromwiderstand 4350 mΩ	Spannung-µSekunde9.5 Vµs	Streuinduktivität300 nH	Prüfspannung2500 V (AC)	Ausgangsspannung 123 V	Eingangsspannung5 V	Ausgangsstrom 1165 mA	Design Kit 7893101	–Verfügbarkeit prüfen
78931610505	SPEC475 µH, 1:1.15, (1-3) : (6-4)	Verfügbarkeit –	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PSPA (rev26a).IntLib \| 328.5 KB CDS Cadence_WE-PSPA (rev26a).zip \| 3.9 MB EAG Eagle_WE-PSPA (rev26a).lbr \| 35 KB KIC KiCad_WE-PSPA (rev26c).zip \| 289.4 KB CAD-Dateien ZIP IGS IGS_WE-IGDT-1006_78931610505 (rev1).igs \| 3.1 MB STP STP_WE-IGDT-1006_78931610505 (rev1).stp \| 949.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität475 µH	Übersetzungsverhältnis1:1.15	Übersetzungsverhältnis(1-3) : (6-4)	Gleichstromwiderstand 1140 mΩ	Gleichstromwiderstand 2140 mΩ	Gleichstromwiderstand 3150 mΩ	Gleichstromwiderstand 4150 mΩ	Spannung-µSekunde11 Vµs	Streuinduktivität500 nH	Prüfspannung2500 V (AC)	Ausgangsspannung 15 V	Eingangsspannung5 V	Ausgangsstrom 1350 mA	Design Kit 7893101	–Verfügbarkeit prüfen
78931610512	SPEC475 µH, 1:2.54, (1-3) : (6-4)	Verfügbarkeit –	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PSPA (rev26a).IntLib \| 328.5 KB CDS Cadence_WE-PSPA (rev26a).zip \| 3.9 MB EAG Eagle_WE-PSPA (rev26a).lbr \| 35 KB KIC KiCad_WE-PSPA (rev26c).zip \| 289.4 KB CAD-Dateien ZIP IGS IGS_WE-IGDT-1006_78931610512 (rev1).igs \| 3.1 MB STP STP_WE-IGDT-1006_78931610512 (rev1).stp \| 949.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität475 µH	Übersetzungsverhältnis1:2.54	Übersetzungsverhältnis(1-3) : (6-4)	Gleichstromwiderstand 1165 mΩ	Gleichstromwiderstand 2165 mΩ	Gleichstromwiderstand 3335 mΩ	Gleichstromwiderstand 4335 mΩ	Spannung-µSekunde11 Vµs	Streuinduktivität500 nH	Prüfspannung2500 V (AC)	Ausgangsspannung 112 V	Eingangsspannung5 V	Ausgangsstrom 1150 mA	Design Kit 7893101	–Verfügbarkeit prüfen
78931610515	SPEC475 µH, 1:3.15, (1-3) : (6-4)	Verfügbarkeit –	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PSPA (rev26a).IntLib \| 328.5 KB CDS Cadence_WE-PSPA (rev26a).zip \| 3.9 MB EAG Eagle_WE-PSPA (rev26a).lbr \| 35 KB KIC KiCad_WE-PSPA (rev26c).zip \| 289.4 KB CAD-Dateien ZIP IGS IGS_WE-IGDT-1006_78931610515 (rev1).igs \| 3.1 MB STP STP_WE-IGDT-1006_78931610515 (rev1).stp \| 949.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität475 µH	Übersetzungsverhältnis1:3.15	Übersetzungsverhältnis(1-3) : (6-4)	Gleichstromwiderstand 1155 mΩ	Gleichstromwiderstand 2155 mΩ	Gleichstromwiderstand 3635 mΩ	Gleichstromwiderstand 4635 mΩ	Spannung-µSekunde11 Vµs	Streuinduktivität500 nH	Prüfspannung2500 V (AC)	Ausgangsspannung 115 V	Eingangsspannung5 V	Ausgangsstrom 1115 mA	Design Kit 7893101	–Verfügbarkeit prüfen
78931610518	SPEC475 µH, 1:3.77, (1-3) : (6-4)	Verfügbarkeit –	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PSPA (rev26a).IntLib \| 328.5 KB CDS Cadence_WE-PSPA (rev26a).zip \| 3.9 MB EAG Eagle_WE-PSPA (rev26a).lbr \| 35 KB KIC KiCad_WE-PSPA (rev26c).zip \| 289.4 KB CAD-Dateien ZIP IGS IGS_WE-IGDT-1006_78931610518 (rev1).igs \| 3.1 MB STP STP_WE-IGDT-1006_78931610518 (rev1).stp \| 949.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität475 µH	Übersetzungsverhältnis1:3.77	Übersetzungsverhältnis(1-3) : (6-4)	Gleichstromwiderstand 1160 mΩ	Gleichstromwiderstand 2160 mΩ	Gleichstromwiderstand 3775 mΩ	Gleichstromwiderstand 4775 mΩ	Spannung-µSekunde11 Vµs	Streuinduktivität500 nH	Prüfspannung2500 V (AC)	Ausgangsspannung 118 V	Eingangsspannung5 V	Ausgangsstrom 1100 mA	Design Kit 7893101	–Verfügbarkeit prüfen
78931610305	SPEC475 µH, 1:1.69, (1-3) : (6-4)	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PSPA (rev26a).IntLib \| 328.5 KB CDS Cadence_WE-PSPA (rev26a).zip \| 3.9 MB EAG Eagle_WE-PSPA (rev26a).lbr \| 35 KB KIC KiCad_WE-PSPA (rev26c).zip \| 289.4 KB CAD-Dateien ZIP 3D 3D_UtPSPA_78931610xxx (rev1).pdf \| 2.4 MB IGS IGS_UtPSPA_78931610xxx (rev1).igs \| 5.7 MB STP STP_UtPSPA_78931610xxx (rev1).stp \| 1.7 MB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität475 µH	Übersetzungsverhältnis1:1.69	Übersetzungsverhältnis(1-3) : (6-4)	Gleichstromwiderstand 1145 mΩ	Gleichstromwiderstand 2145 mΩ	Gleichstromwiderstand 3225 mΩ	Gleichstromwiderstand 4225 mΩ	Spannung-µSekunde11 Vµs	Streuinduktivität600 nH	Prüfspannung2500 V (AC)	Ausgangsspannung 15 V	Eingangsspannung3.3 V	Ausgangsstrom 1350 mA	Design Kit –	–Verfügbarkeit prüfen
78931610306	SPEC475 µH, 1:2, (1-3) : (6-4)	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PSPA (rev26a).IntLib \| 328.5 KB CDS Cadence_WE-PSPA (rev26a).zip \| 3.9 MB EAG Eagle_WE-PSPA (rev26a).lbr \| 35 KB KIC KiCad_WE-PSPA (rev26c).zip \| 289.4 KB CAD-Dateien ZIP 3D 3D_UtPSPA_78931610xxx (rev1).pdf \| 2.4 MB IGS IGS_UtPSPA_78931610xxx (rev1).igs \| 5.7 MB STP STP_UtPSPA_78931610xxx (rev1).stp \| 1.7 MB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität475 µH	Übersetzungsverhältnis1:2	Übersetzungsverhältnis(1-3) : (6-4)	Gleichstromwiderstand 1145 mΩ	Gleichstromwiderstand 2145 mΩ	Gleichstromwiderstand 3270 mΩ	Gleichstromwiderstand 4270 mΩ	Spannung-µSekunde11 Vµs	Streuinduktivität500 nH	Prüfspannung2500 V (AC)	Ausgangsspannung 15 V	Eingangsspannung3.3 V	Ausgangsstrom 1350 mA	Design Kit –	–Verfügbarkeit prüfen
78931610503	SPEC475 µH, 1:1.23, (1-3) : (6-4)	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PSPA (rev26a).IntLib \| 328.5 KB CDS Cadence_WE-PSPA (rev26a).zip \| 3.9 MB EAG Eagle_WE-PSPA (rev26a).lbr \| 35 KB KIC KiCad_WE-PSPA (rev26c).zip \| 289.4 KB CAD-Dateien ZIP 3D 3D_UtPSPA_78931610xxx (rev1).pdf \| 2.4 MB IGS IGS_UtPSPA_78931610xxx (rev1).igs \| 5.7 MB STP STP_UtPSPA_78931610xxx (rev1).stp \| 1.7 MB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität475 µH	Übersetzungsverhältnis1:1.23	Übersetzungsverhältnis(1-3) : (6-4)	Gleichstromwiderstand 1135 mΩ	Gleichstromwiderstand 2135 mΩ	Gleichstromwiderstand 3155 mΩ	Gleichstromwiderstand 4155 mΩ	Spannung-µSekunde11 Vµs	Streuinduktivität500 nH	Prüfspannung2500 V (AC)	Ausgangsspannung 13.3 V	Eingangsspannung5 V	Ausgangsstrom 1350 mA	Design Kit –	–Verfügbarkeit prüfen
78931610506	SPEC475 µH, 1:1.31, (1-3) : (6-4)	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PSPA (rev26a).IntLib \| 328.5 KB CDS Cadence_WE-PSPA (rev26a).zip \| 3.9 MB EAG Eagle_WE-PSPA (rev26a).lbr \| 35 KB KIC KiCad_WE-PSPA (rev26c).zip \| 289.4 KB CAD-Dateien ZIP 3D 3D_UtPSPA_78931610xxx (rev1).pdf \| 2.4 MB IGS IGS_UtPSPA_78931610xxx (rev1).igs \| 5.7 MB STP STP_UtPSPA_78931610xxx (rev1).stp \| 1.7 MB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität475 µH	Übersetzungsverhältnis1:1.31	Übersetzungsverhältnis(1-3) : (6-4)	Gleichstromwiderstand 1135 mΩ	Gleichstromwiderstand 2135 mΩ	Gleichstromwiderstand 3160 mΩ	Gleichstromwiderstand 4160 mΩ	Spannung-µSekunde11 Vµs	Streuinduktivität500 nH	Prüfspannung2500 V (AC)	Ausgangsspannung 15 V	Eingangsspannung5 V	Ausgangsstrom 1350 mA	Design Kit –	–Verfügbarkeit prüfen

Erwartete Verfügbarkeit	Eingehender Bestand	Menge
Aktuelle Verfügbarkeit	–	–

WE-PSPA

PUSH PULL & GATE DRIVE TRANSFORMER

WE-PSPA

PUSH PULL & GATE DRIVE TRANSFORMER

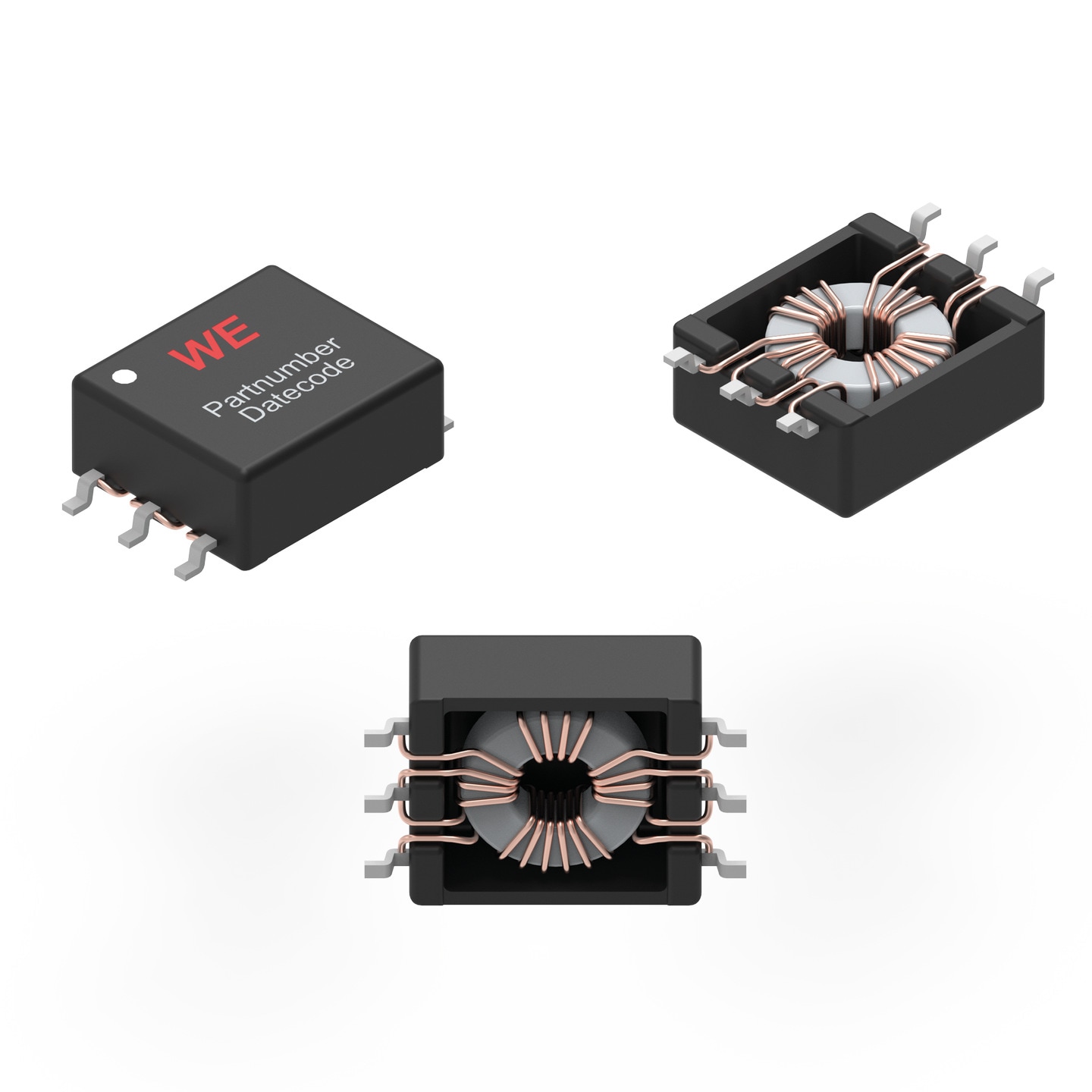

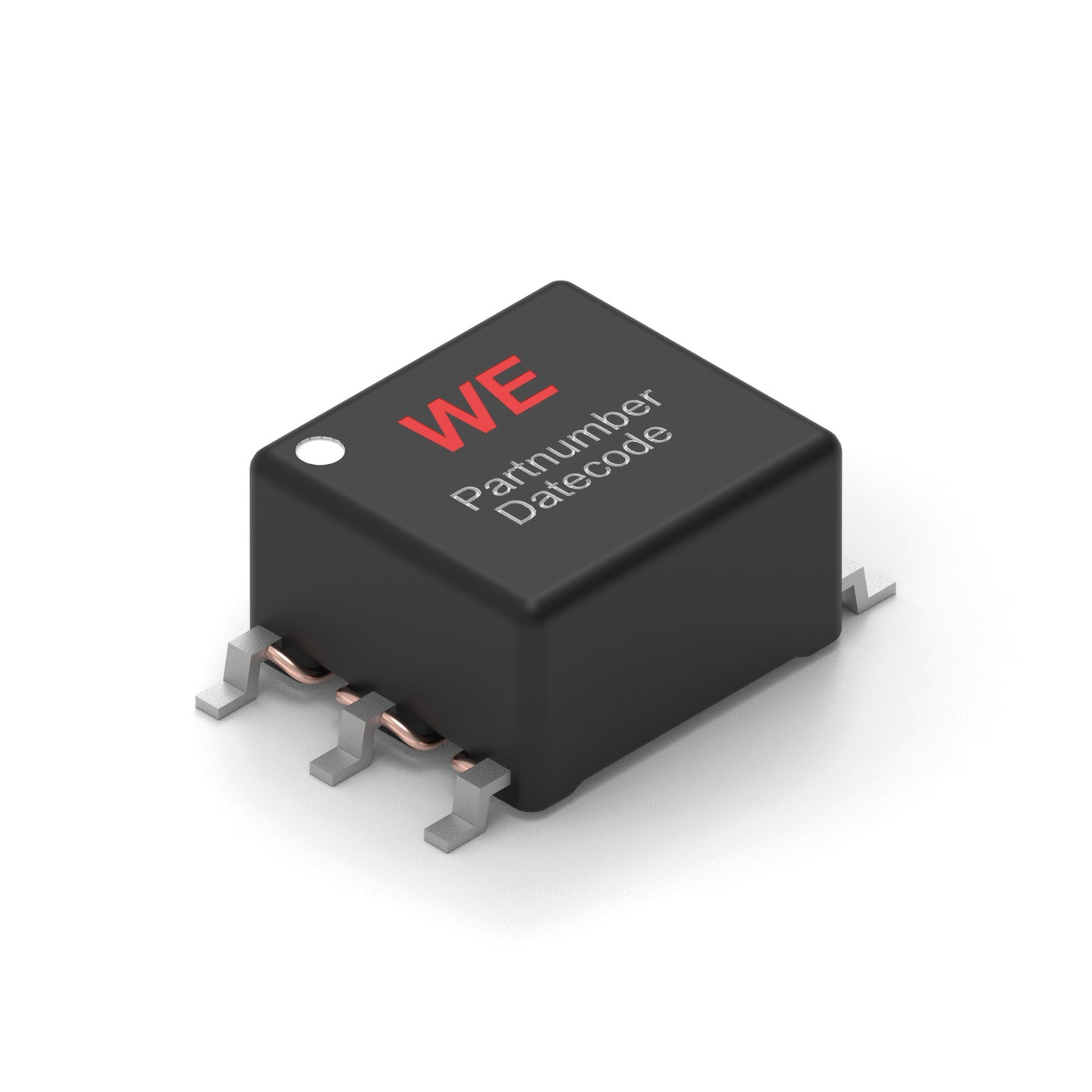

WE-PSPA ist ein kleiner Leistungstransformator, der speziell für Push-Pull und Gate Drive Anwendungen entwickelt wurde.

Platzersparnis durch sein niedriges Profil
Dank seiner verschiedenen Übersetzungsverhältnissen für eine Vielzahl von Anwendungen geeignet
Aufgrund des automatisierten Herstellungsprozess ist er für den Einsatz im Automobilbereich perfekt geeignet

Ein wichtiger Parameter des Push-Pull- und Gate-Drive-Transformators ist das Produkt aus Zeit und Spannung, bis der Kern gesättigt ist. Das Spannungs-Zeit-Produkt V- t (Einheit: Volt-Sekunde) errechnet sich aus der Induktivität L und dem Sättigungsstrom Isat. Bei der Auswahl eines Übertragers sollte darauf geachtet werden, dass je nach Frequenz und Impulsbandbreite der Anwendung genügend Volt-Sekunden zur Verfügung steht.
