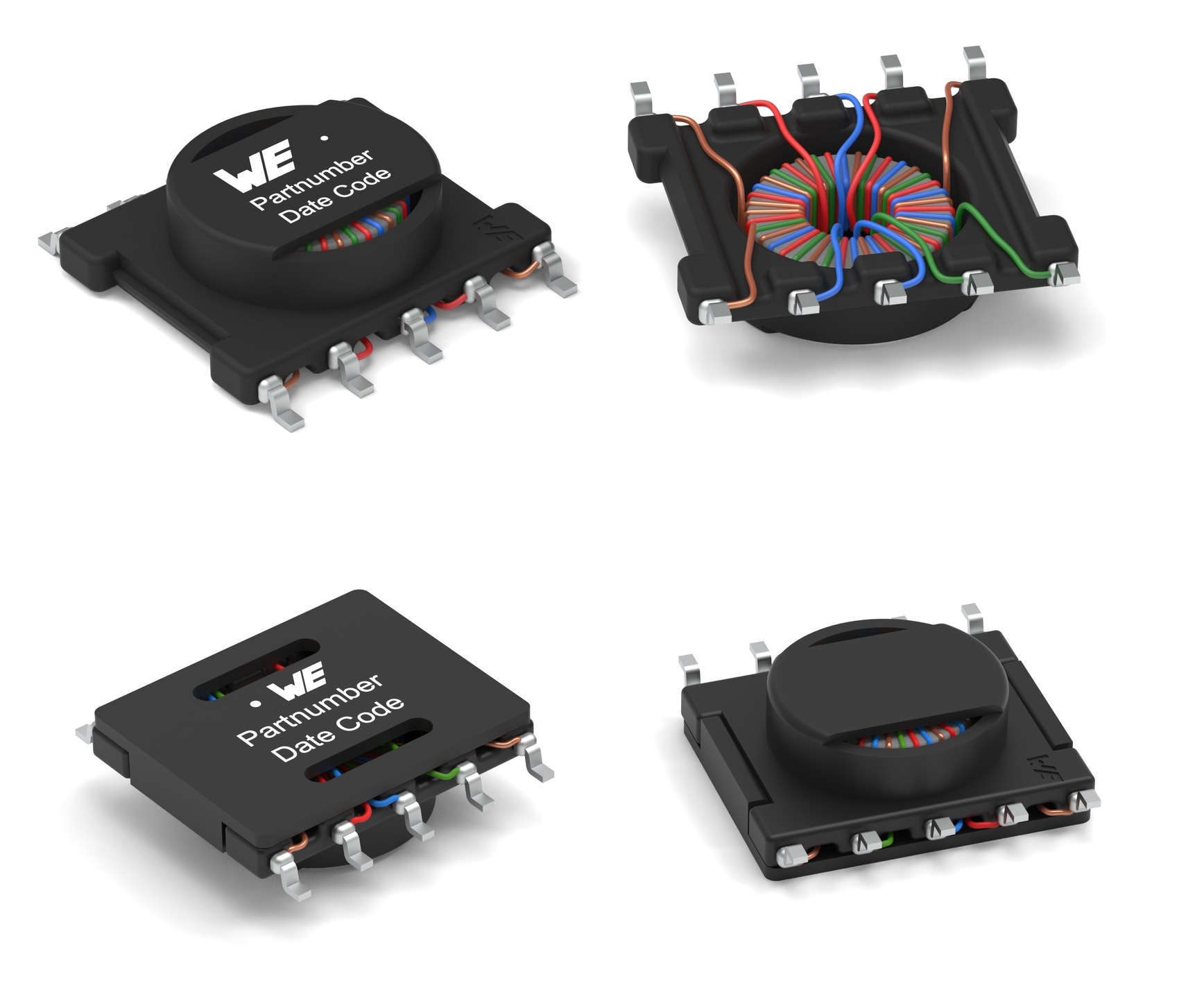

WE-PPTM Push-Pull Tiny Multi-Output Transformers

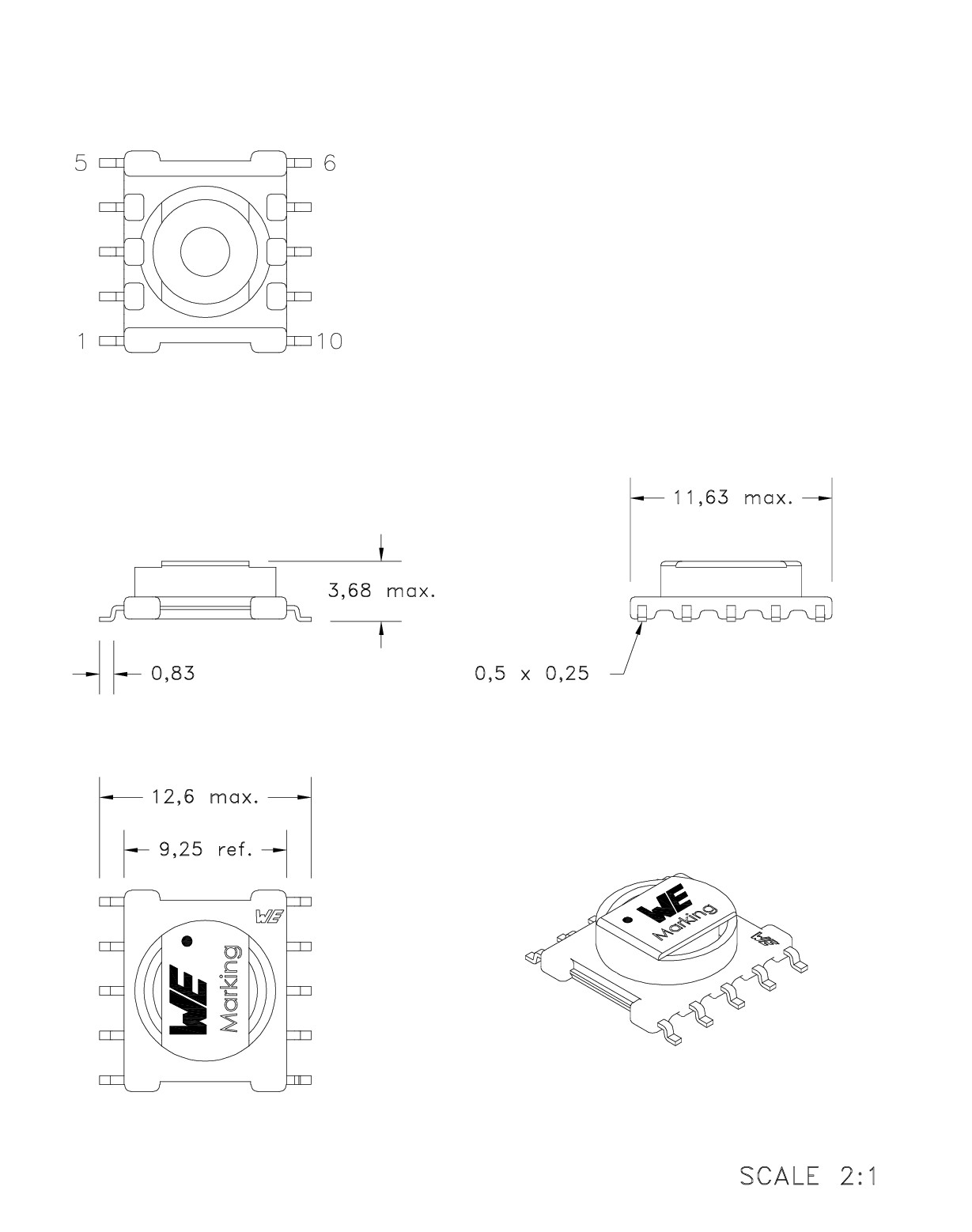

Bauform	Maße	3D	L (mm)	B (mm)	H (mm)	Montageart
1212			11.63	12.6	3.68	SMT
1212TB			11.63	12.6	1.98	SMT

LTSpice-Dateien

LT
LTspice_WE-PPTM (rev25a).zip
|
2.6 KB

Merkmale

Kleine Größe
Oberflächenmontage
Optionen für die Durchsteckmontage
Niedriges Profil
Betriebstemperatur: -40 °C bis 125 °C
Mehrere Ausgänge
Funktionelle Isolierung
SN6501 Push Pull Driver Schulungsvideo

Anwendung

Isolierte Schnittstellenspeisung für CAN, RS-485, RS-422, RS-232, SPI, I2C, Low-Power-LAN
Industrielle Automatisierung
Prozesssteuerung
Medizinische Geräte
PLC-Analog- und Digital-E/A-Module
Isolierte Gate-Treiber-Stromversorgungen
AC-Motorantriebe
Unterbrechungsfreie Stromversorgungen (UPS)
Solar-Wechselrichter
Mehrphasige Energiezähler
Schutzrelais und IEDs

Application Notes

ANP151 Galvanische Isolierung im Griff: Sicherheit in der Hochleistungselektronik mit Produkten von Würth Elektronik
PDF

Nicht das passende Produkt dabei?

Wir helfen Ihnen gerne weiter! Füllen Sie dafür einfach unser Anfrageformular mit Ihren Spezifikationen aus. Wir melden uns schnellstmöglich zum weiteren Vorgehen bei Ihnen.

zur kundenspezifischen Lösung

Artikeldaten

Alle

1212

1212TB

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	V_in	f_switch(kHz)	V_Out1(V)	I_Out1(mA)	V_Out2(V)	I_Out2(mA)	V_Out3(V)	I_Out3(mA)	V_Out4(V)	I_Out4(mA)	∫Udt(Vµs)	L(µH)	N_PRI : N_SEC	Isolierungstyp	V_T(V (AC))	L(mm)	B(mm)	H(mm)	Montageart	MusterVerfügbarkeit & Muster
	750316016	SPEC5 V (DC), 400, 12.85 V	Verfügbarkeit Anfragen	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTM (rev25a).IntLib \| 440.5 KB CDS Cadence_WE-PPTM (rev25a).zip \| 2.6 MB EAG Eagle_WE-PPTM (rev25a).lbr \| 56.4 KB KIC KiCad_WE-PPTM (rev26b).zip \| 260.5 KB CAD-Dateien ZIP IGS Download_IGS_250-1240 (rev1).IGS \| 2.1 MB STP Download_STP_250-1240 (rev1).STEP \| 958.2 KB Elektrische Modelle ZIP LT LTspice_WE-PPTM (rev25a).zip \| 2.6 KB PSP Pspice_WE-PPTM (rev25a).zip \| 6.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Switching Frequency 400	Ausgangsspannung 112.85 V	Ausgangsstrom 1100 mA	Ausgangsspannung 25.7 V	Ausgangsstrom 2200 mA	Ausgangsspannung 3-5.7 V	Ausgangsstrom 3200 mA	Ausgangsspannung 4-12.85 V	Ausgangsstrom 495 mA	Spannung-µSekunde8.9 Vµs	Induktivität60 µH	Übersetzungsverhältnis1:2.57:1.14	IsolierungstypFunktional	Prüfspannung2500 V (AC)	Länge11.63 mm	Breite12.6 mm	Höhe3.68 mm	MontageartSMT	Anfragen
	750316017	SPEC5 V (DC), 400, 12.85 V	Verfügbarkeit Anfragen	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTM (rev25a).IntLib \| 440.5 KB CDS Cadence_WE-PPTM (rev25a).zip \| 2.6 MB EAG Eagle_WE-PPTM (rev25a).lbr \| 56.4 KB KIC KiCad_WE-PPTM (rev26b).zip \| 260.5 KB CAD-Dateien ZIP IGS Download_IGS_250-1240 (rev1).IGS \| 2.1 MB STP Download_STP_250-1240 (rev1).STEP \| 958.2 KB Elektrische Modelle ZIP LT LTspice_WE-PPTM (rev25a).zip \| 2.6 KB PSP Pspice_WE-PPTM (rev25a).zip \| 6.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Switching Frequency 400	Ausgangsspannung 112.85 V	Ausgangsstrom 1100 mA	Ausgangsspannung 24.27 V	Ausgangsstrom 2200 mA	Ausgangsspannung 3-4.27 V	Ausgangsstrom 3200 mA	Ausgangsspannung 4-12.85 V	Ausgangsstrom 495 mA	Spannung-µSekunde8.9 Vµs	Induktivität60 µH	Übersetzungsverhältnis1.17:3:1	IsolierungstypFunktional	Prüfspannung2500 V (AC)	Länge11.63 mm	Breite12.6 mm	Höhe3.68 mm	MontageartSMT	Anfragen
	750316018	SPEC5 V (DC), 400, 15.7 V	Verfügbarkeit Anfragen	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTM (rev25a).IntLib \| 440.5 KB CDS Cadence_WE-PPTM (rev25a).zip \| 2.6 MB EAG Eagle_WE-PPTM (rev25a).lbr \| 56.4 KB KIC KiCad_WE-PPTM (rev26b).zip \| 260.5 KB CAD-Dateien ZIP IGS Download_IGS_250-1240 (rev1).IGS \| 2.1 MB STP Download_STP_250-1240 (rev1).STEP \| 958.2 KB Elektrische Modelle ZIP LT LTspice_WE-PPTM (rev25a).zip \| 2.6 KB PSP Pspice_WE-PPTM (rev25a).zip \| 6.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Switching Frequency 400	Ausgangsspannung 115.7 V	Ausgangsstrom 185 mA	Ausgangsspannung 25.7 V	Ausgangsstrom 2200 mA	Ausgangsspannung 3-5.7 V	Ausgangsstrom 3200 mA	Ausgangsspannung 4-15.7 V	Ausgangsstrom 485 mA	Spannung-µSekunde8.9 Vµs	Induktivität60 µH	Übersetzungsverhältnis1:3.14:1.14	IsolierungstypFunktional	Prüfspannung2500 V (AC)	Länge11.63 mm	Breite12.6 mm	Höhe3.68 mm	MontageartSMT	Anfragen
	750316668	SPEC5 V (DC), 400, 12.85 V	Verfügbarkeit Anfragen	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTM (rev25a).IntLib \| 440.5 KB CDS Cadence_WE-PPTM (rev25a).zip \| 2.6 MB EAG Eagle_WE-PPTM (rev25a).lbr \| 56.4 KB KIC KiCad_WE-PPTM (rev26b).zip \| 260.5 KB CAD-Dateien ZIP IGS Download_IGS_250-1239 (rev1).IGS \| 2.7 MB STP Download_STP_250-1239 (rev1).STEP \| 1.3 MB Elektrische Modelle ZIP LT LTspice_WE-PPTM (rev25a).zip \| 2.6 KB PSP Pspice_WE-PPTM (rev25a).zip \| 6.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Switching Frequency 400	Ausgangsspannung 112.85 V	Ausgangsstrom 1100 mA	Ausgangsspannung 25.7 V	Ausgangsstrom 2200 mA	Ausgangsspannung 3-5.7 V	Ausgangsstrom 3200 mA	Ausgangsspannung 4-12.85 V	Ausgangsstrom 495 mA	Spannung-µSekunde8.9 Vµs	Induktivität60 µH	Übersetzungsverhältnis1:2.57:1.14	IsolierungstypFunktional	Prüfspannung2500 V (AC)	Länge11.63 mm	Breite12.6 mm	Höhe1.98 mm	MontageartSMT	Anfragen
	750316669	SPEC5 V (DC), 400, 12.85 V	Verfügbarkeit Anfragen	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTM (rev25a).IntLib \| 440.5 KB CDS Cadence_WE-PPTM (rev25a).zip \| 2.6 MB EAG Eagle_WE-PPTM (rev25a).lbr \| 56.4 KB KIC KiCad_WE-PPTM (rev26b).zip \| 260.5 KB CAD-Dateien ZIP IGS Download_IGS_250-1239 (rev1).IGS \| 2.7 MB STP Download_STP_250-1239 (rev1).STEP \| 1.3 MB Elektrische Modelle ZIP LT LTspice_WE-PPTM (rev25a).zip \| 2.6 KB PSP Pspice_WE-PPTM (rev25a).zip \| 6.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Switching Frequency 400	Ausgangsspannung 112.85 V	Ausgangsstrom 1100 mA	Ausgangsspannung 24.27 V	Ausgangsstrom 2200 mA	Ausgangsspannung 3-4.27 V	Ausgangsstrom 3200 mA	Ausgangsspannung 4-12.85 V	Ausgangsstrom 495 mA	Spannung-µSekunde8.9 Vµs	Induktivität60 µH	Übersetzungsverhältnis1.17:3:1	IsolierungstypFunktional	Prüfspannung2500 V (AC)	Länge11.63 mm	Breite12.6 mm	Höhe1.98 mm	MontageartSMT	Anfragen
	750316670	SPEC5 V (DC), 400, 15.7 V	Verfügbarkeit Anfragen	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTM (rev25a).IntLib \| 440.5 KB CDS Cadence_WE-PPTM (rev25a).zip \| 2.6 MB EAG Eagle_WE-PPTM (rev25a).lbr \| 56.4 KB KIC KiCad_WE-PPTM (rev26b).zip \| 260.5 KB CAD-Dateien ZIP IGS Download_IGS_250-1239 (rev1).IGS \| 2.7 MB STP Download_STP_250-1239 (rev1).STEP \| 1.3 MB Elektrische Modelle ZIP LT LTspice_WE-PPTM (rev25a).zip \| 2.6 KB PSP Pspice_WE-PPTM (rev25a).zip \| 6.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Switching Frequency 400	Ausgangsspannung 115.7 V	Ausgangsstrom 185 mA	Ausgangsspannung 25.7 V	Ausgangsstrom 2200 mA	Ausgangsspannung 3-5.7 V	Ausgangsstrom 3200 mA	Ausgangsspannung 4-15.7 V	Ausgangsstrom 485 mA	Spannung-µSekunde8.9 Vµs	Induktivität60 µH	Übersetzungsverhältnis1:3.14:1.14	IsolierungstypFunktional	Prüfspannung2500 V (AC)	Länge11.63 mm	Breite12.6 mm	Höhe1.98 mm	MontageartSMT	Anfragen
	750316671	SPEC5 V (DC), 400, 15.7 V	Verfügbarkeit Anfragen	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTM (rev25a).IntLib \| 440.5 KB CDS Cadence_WE-PPTM (rev25a).zip \| 2.6 MB EAG Eagle_WE-PPTM (rev25a).lbr \| 56.4 KB KIC KiCad_WE-PPTM (rev26b).zip \| 260.5 KB CAD-Dateien ZIP IGS Download_IGS_250-1239 (rev1).IGS \| 2.7 MB STP Download_STP_250-1239 (rev1).STEP \| 1.3 MB Elektrische Modelle ZIP LT LTspice_WE-PPTM (rev25a).zip \| 2.6 KB PSP Pspice_WE-PPTM (rev25a).zip \| 6.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Switching Frequency 400	Ausgangsspannung 115.7 V	Ausgangsstrom 1100 mA	Ausgangsspannung 24.27 V	Ausgangsstrom 2200 mA	Ausgangsspannung 3-4.27 V	Ausgangsstrom 3200 mA	Ausgangsspannung 4-15.7 V	Ausgangsstrom 495 mA	Spannung-µSekunde8.9 Vµs	Induktivität60 µH	Übersetzungsverhältnis1.17:3.67:1	IsolierungstypFunktional	Prüfspannung2500 V (AC)	Länge11.63 mm	Breite12.6 mm	Höhe1.98 mm	MontageartSMT	Anfragen
	750316019	SPEC5 V (DC), 400, 15.7 V	Verfügbarkeit Anfragen	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTM (rev25a).IntLib \| 440.5 KB CDS Cadence_WE-PPTM (rev25a).zip \| 2.6 MB EAG Eagle_WE-PPTM (rev25a).lbr \| 56.4 KB KIC KiCad_WE-PPTM (rev26b).zip \| 260.5 KB CAD-Dateien ZIP IGS Download_IGS_250-1240 (rev1).IGS \| 2.1 MB STP Download_STP_250-1240 (rev1).STEP \| 958.2 KB Elektrische Modelle ZIP LT LTspice_WE-PPTM (rev25a).zip \| 2.6 KB PSP Pspice_WE-PPTM (rev25a).zip \| 6.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 5 V (DC)	Switching Frequency 400	Ausgangsspannung 115.7 V	Ausgangsstrom 1100 mA	Ausgangsspannung 24.27 V	Ausgangsstrom 2200 mA	Ausgangsspannung 3-4.27 V	Ausgangsstrom 3200 mA	Ausgangsspannung 4-15.7 V	Ausgangsstrom 495 mA	Spannung-µSekunde8.9 Vµs	Induktivität60 µH	Übersetzungsverhältnis1.17:3.67:1	IsolierungstypFunktional	Prüfspannung2500 V (AC)	Länge11.63 mm	Breite12.6 mm	Höhe3.68 mm	MontageartSMT	Anfragen
	750317843	SPEC24 V (DC), 400, 16.7 V	Verfügbarkeit Anfragen	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PPTM (rev25a).IntLib \| 440.5 KB CDS Cadence_WE-PPTM (rev25a).zip \| 2.6 MB EAG Eagle_WE-PPTM (rev25a).lbr \| 56.4 KB KIC KiCad_WE-PPTM (rev26b).zip \| 260.5 KB Elektrische Modelle ZIP LT LTspice_WE-PPTM (rev25a).zip \| 2.6 KB PSP Pspice_WE-PPTM (rev25a).zip \| 6.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 24 V (DC)	Switching Frequency 400	Ausgangsspannung 116.7 V	Ausgangsstrom 160 mA	Ausgangsspannung 25.8 V	Ausgangsstrom 2175 mA	Ausgangsspannung 3-5.8 V	Ausgangsstrom 3175 mA	Ausgangsspannung 4-16.7 V	Ausgangsstrom 460 mA	Spannung-µSekunde35 Vµs	Induktivität1470 µH	Übersetzungsverhältnis8.25:5.75:1:1	IsolierungstypFunktional	Prüfspannung1500 V (AC)	Länge11.63 mm	Breite12.6 mm	Höhe1.98 mm	MontageartSMT	Anfragen
