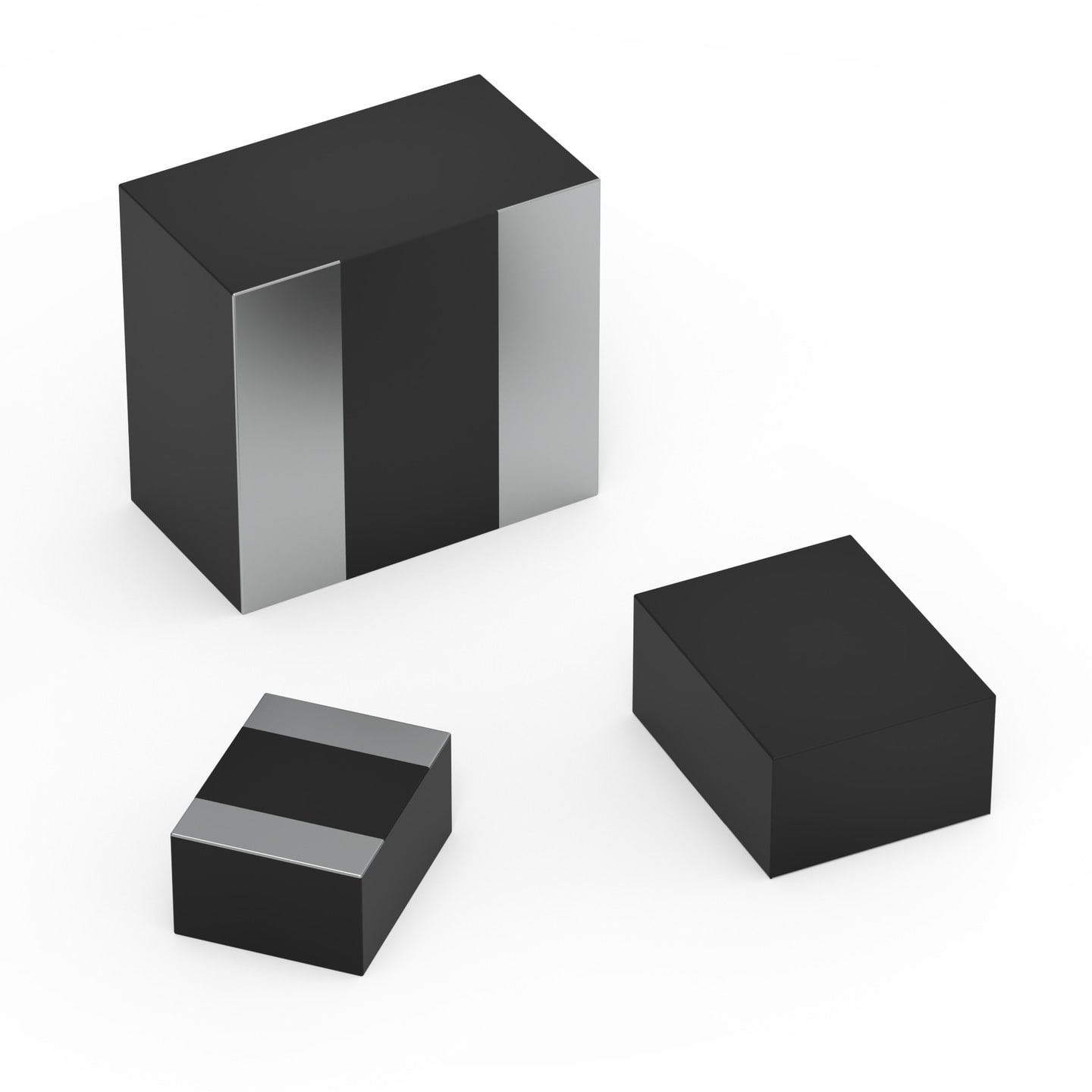

WE-PMFI Power Molded Flachdraht Induktivität
ERWEITERTGeschirmt
| Bauform | Maße | L (mm) | B (mm) | H (mm) | Montageart | |
|---|---|---|---|---|---|---|
ERW.201610 | 2 | 1.6 | 1 | SMD/SMT Soldering | ||
ERW.252012 | 2.5 | 2 | 1.2 | SMD/SMT Soldering | ||
ERW.322512 | 3.2 | 2.5 | 1.2 | SMD/SMT Soldering | ||
ERW.353220 | 3.5 | 3.2 | 2 | SMD/SMT Soldering |
LTSpice-Dateien
Merkmale
- Sehr kompaktes Design
- Große Spanne an Induktivitätswerten
- Geringe RDC-Werte durch Flachdrahttechnologie, ab 4.8 mΩ
- Hohe Nennströme bis zu 16 A
- Hohe Effizienz durch geringe Gesamtverluste
- Hohe Betriebstemperatur von -55°C bis +150°C
- AEC-Q 200 qualifiziert
Anwendung
- DC/DC-Schaltregler mit hohen Strömen und hohen Frequenzen (> 1 MHz)
- Tragbare Geräte, wie Smartphones, Tablets und Kameras
- CPU Versorgung (IMX95)
- RAM Versorgung (DDR5)
- Elektronische Geräte mit geringem Bauraum
- Batteriebetriebene Geräte
- Hochfrequente Anwendungen (GaN/SiC)
Application Notes
Artikeldaten
Alle
201610
252012
322512
353220
Filtern nach
in anzeigen
Artikel in 4 Produktserien
Alle zurücksetzenArtikel Nr. | Datenblatt | Simulation | Downloads | Status | Typ/Größe | L(µH) | IRP,40K(A) | ISAT,30%(A) | RDC typ.(mΩ) | fres(MHz) | VOP(V) | Design Kit | Muster |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
74479320165110 | SPEC | Status Neui| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Typ/Größe201610 | Induktivität0.1 µH | Performance Nennstrom10.2 A | Sättigungsstrom @ 30%13.7 A | Gleichstromwiderstand7.2 mΩ | Eigenresonanzfrequenz325 MHz | Betriebsspannung48 V | Design Kit | |||
74479320165147 | SPEC | Status Neui| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Typ/Größe201610 | Induktivität0.47 µH | Performance Nennstrom6.2 A | Sättigungsstrom @ 30%7.5 A | Gleichstromwiderstand18.4 mΩ | Eigenresonanzfrequenz100 MHz | Betriebsspannung48 V | Design Kit | |||
74479320165222 | SPEC | Status Neui| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Typ/Größe201610 | Induktivität2.2 µH | Performance Nennstrom2.75 A | Sättigungsstrom @ 30%3.9 A | Gleichstromwiderstand81.9 mΩ | Eigenresonanzfrequenz51 MHz | Betriebsspannung48 V | Design Kit | |||
74479320165233 | SPEC | Status Neui| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Typ/Größe201610 | Induktivität3.3 µH | Performance Nennstrom2.1 A | Sättigungsstrom @ 30%2.25 A | Gleichstromwiderstand146 mΩ | Eigenresonanzfrequenz35 MHz | Betriebsspannung48 V | Design Kit – | |||
74479320165247 | SPEC | Status Neui| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Typ/Größe201610 | Induktivität4.7 µH | Performance Nennstrom2.1 A | Sättigungsstrom @ 30%2 A | Gleichstromwiderstand195 mΩ | Eigenresonanzfrequenz30 MHz | Betriebsspannung48 V | Design Kit | |||
74479320165210 | SPEC | Status Neui| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Typ/Größe201610 | Induktivität1 µH | Performance Nennstrom4.7 A | Sättigungsstrom @ 30%5.25 A | Gleichstromwiderstand31.7 mΩ | Eigenresonanzfrequenz67 MHz | Betriebsspannung48 V | Design Kit | |||
74479325207147 | SPEC | Status Neui| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Typ/Größe252012 | Induktivität0.47 µH | Performance Nennstrom9.3 A | Sättigungsstrom @ 30%7.9 A | Gleichstromwiderstand11.3 mΩ | Eigenresonanzfrequenz97 MHz | Betriebsspannung48 V | Design Kit | |||
74479325207210 | SPEC | Status Neui| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Typ/Größe252012 | Induktivität1 µH | Performance Nennstrom6.1 A | Sättigungsstrom @ 30%6.1 A | Gleichstromwiderstand23.8 mΩ | Eigenresonanzfrequenz58 MHz | Betriebsspannung48 V | Design Kit | |||
74479325207222 | SPEC | Status Neui| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Typ/Größe252012 | Induktivität2.2 µH | Performance Nennstrom4 A | Sättigungsstrom @ 30%4.5 A | Gleichstromwiderstand50.1 mΩ | Eigenresonanzfrequenz39 MHz | Betriebsspannung48 V | Design Kit | |||
74479325207247 | SPEC | Status Neui| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Typ/Größe252012 | Induktivität4.7 µH | Performance Nennstrom2.75 A | Sättigungsstrom @ 30%2.7 A | Gleichstromwiderstand114 mΩ | Eigenresonanzfrequenz25 MHz | Betriebsspannung48 V | Design Kit | |||
74479325207110 | SPEC | Status Neui| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Typ/Größe252012 | Induktivität0.1 µH | Performance Nennstrom12.3 A | Sättigungsstrom @ 30%18.7 A | Gleichstromwiderstand5.6 mΩ | Eigenresonanzfrequenz438 MHz | Betriebsspannung48 V | Design Kit | |||
74479332257147 | SPEC | Status Neui| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Typ/Größe322512 | Induktivität0.47 µH | Performance Nennstrom7.9 A | Sättigungsstrom @ 30%10.6 A | Gleichstromwiderstand14.2 mΩ | Eigenresonanzfrequenz126 MHz | Betriebsspannung48 V | Design Kit | |||
74479332257110 | SPEC | Status Neui| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Typ/Größe322512 | Induktivität0.1 µH | Performance Nennstrom11.4 A | Sättigungsstrom @ 30%21.5 A | Gleichstromwiderstand7.4 mΩ | Eigenresonanzfrequenz405 MHz | Betriebsspannung48 V | Design Kit | |||
74479332257210 | SPEC | Status Neui| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Typ/Größe322512 | Induktivität1 µH | Performance Nennstrom5.8 A | Sättigungsstrom @ 30%9.15 A | Gleichstromwiderstand23.3 mΩ | Eigenresonanzfrequenz67 MHz | Betriebsspannung48 V | Design Kit | |||
74479332257222 | SPEC | Status Neui| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Typ/Größe322512 | Induktivität2.2 µH | Performance Nennstrom4.1 A | Sättigungsstrom @ 30%5.4 A | Gleichstromwiderstand49.6 mΩ | Eigenresonanzfrequenz44 MHz | Betriebsspannung48 V | Design Kit | |||
74479332257247 | SPEC | Status Neui| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Typ/Größe322512 | Induktivität4.7 µH | Performance Nennstrom2.7 A | Sättigungsstrom @ 30%4 A | Gleichstromwiderstand107 mΩ | Eigenresonanzfrequenz25 MHz | Betriebsspannung48 V | Design Kit | |||
74479335329110 | SPEC | Status Neui| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Typ/Größe353220 | Induktivität0.1 µH | Performance Nennstrom16 A | Sättigungsstrom @ 30%25 A | Gleichstromwiderstand4.8 mΩ | Eigenresonanzfrequenz310 MHz | Betriebsspannung48 V | Design Kit | |||
74479335329147 | SPEC | Status Neui| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Typ/Größe353220 | Induktivität0.47 µH | Performance Nennstrom9.9 A | Sättigungsstrom @ 30%13.2 A | Gleichstromwiderstand12.7 mΩ | Eigenresonanzfrequenz92 MHz | Betriebsspannung48 V | Design Kit | |||
74479335329210 | SPEC | Status Neui| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Typ/Größe353220 | Induktivität1 µH | Performance Nennstrom7.3 A | Sättigungsstrom @ 30%10.8 A | Gleichstromwiderstand18.4 mΩ | Eigenresonanzfrequenz56 MHz | Betriebsspannung48 V | Design Kit | |||
74479335329222 | SPEC | Status Neui| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Typ/Größe353220 | Induktivität2.2 µH | Performance Nennstrom5.8 A | Sättigungsstrom @ 30%7.8 A | Gleichstromwiderstand31.6 mΩ | Eigenresonanzfrequenz31 MHz | Betriebsspannung48 V | Design Kit | |||
74479335329247 | SPEC | Status Neui| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Typ/Größe353220 | Induktivität4.7 µH | Performance Nennstrom3.85 A | Sättigungsstrom @ 30%5.6 A | Gleichstromwiderstand63.2 mΩ | Eigenresonanzfrequenz21 MHz | Betriebsspannung48 V | Design Kit |
Flachdrahtinduktivität
Entwickelt im Hinblick auf Effizienz
Elektronische Geräte werden immer leistungsfähiger und gleichzeitig kleiner. Daher ist es entscheidend, auf Komponenten zu setzen, die höchste Effizienz und Belastbarkeit in kompakter Bauform bieten.
Die WE-PMFI ist hier die perfekte Wahl. Mit einem sehr niedrigen Gleichstromwiderstand ab 4,8 mΩ und einer hohen Strombelastbarkeit von bis zu 25 A Sättigungsstrom liefert sie herausragende Leistungen bei minimalen Verlusten. Ihre kompakte Bauweise und hohe Temperaturbeständigkeit machen sie ideal für leistungsstarke und platzsparende Anwendungen.
Kleine Bauform, große Leistung!

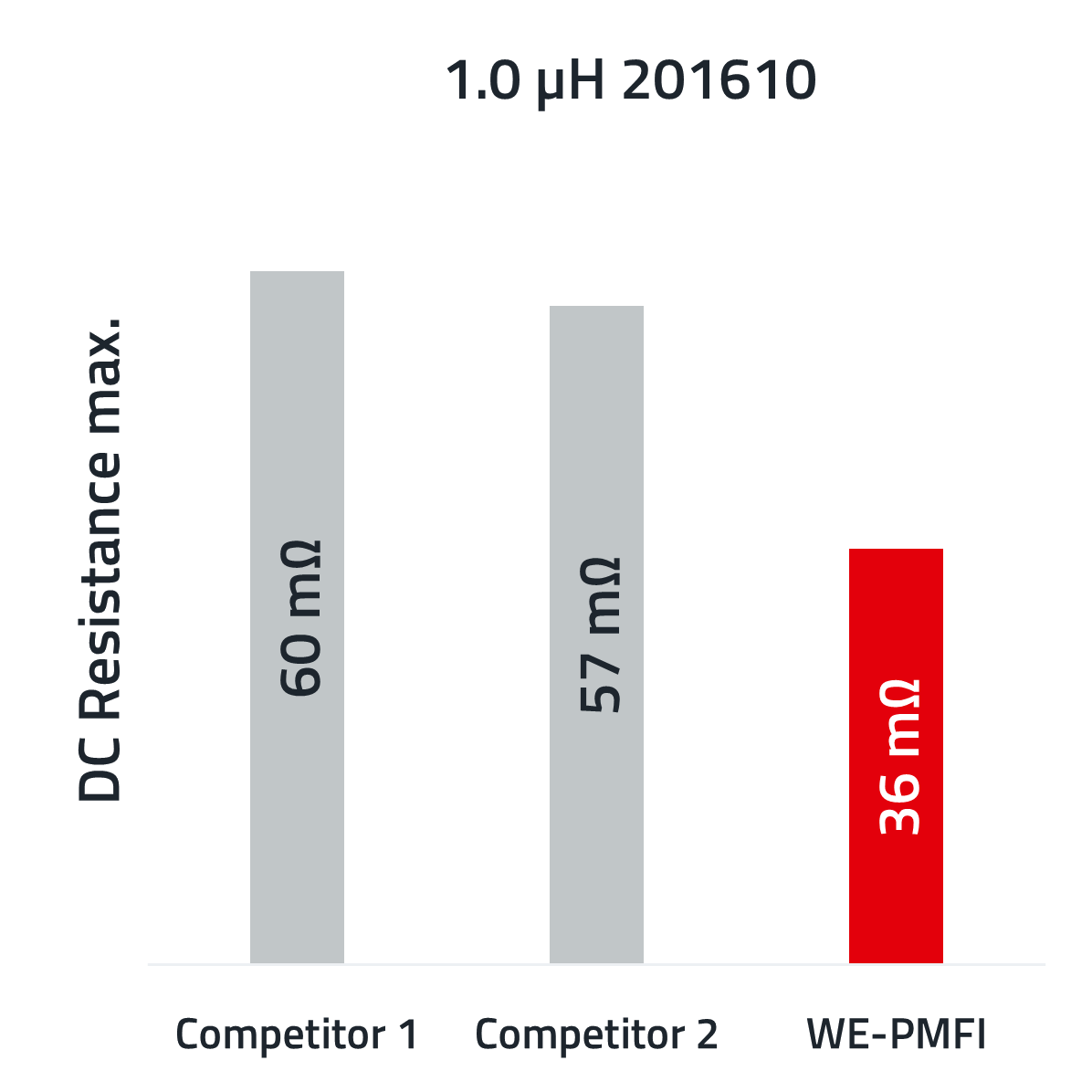

Dank einer innovativen Windungsstruktur, können sehr niedrige RDC-Werte erreicht werden.

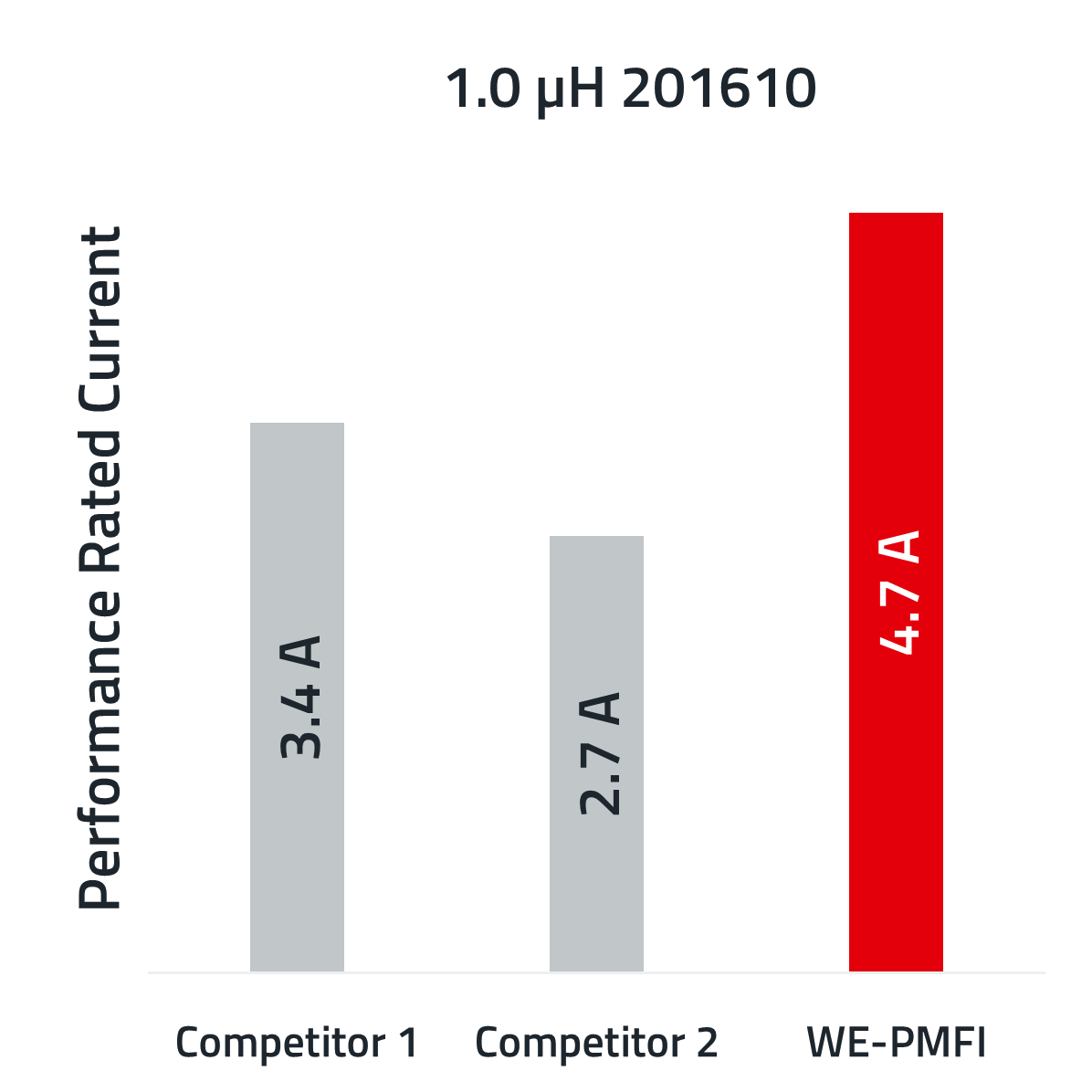

Der niedrige RDC-Wert bedingt eine höhere Strombelastbarkeit des Drahtes, wodurch der Nennstromwert deutlich gesteigert werden kann.

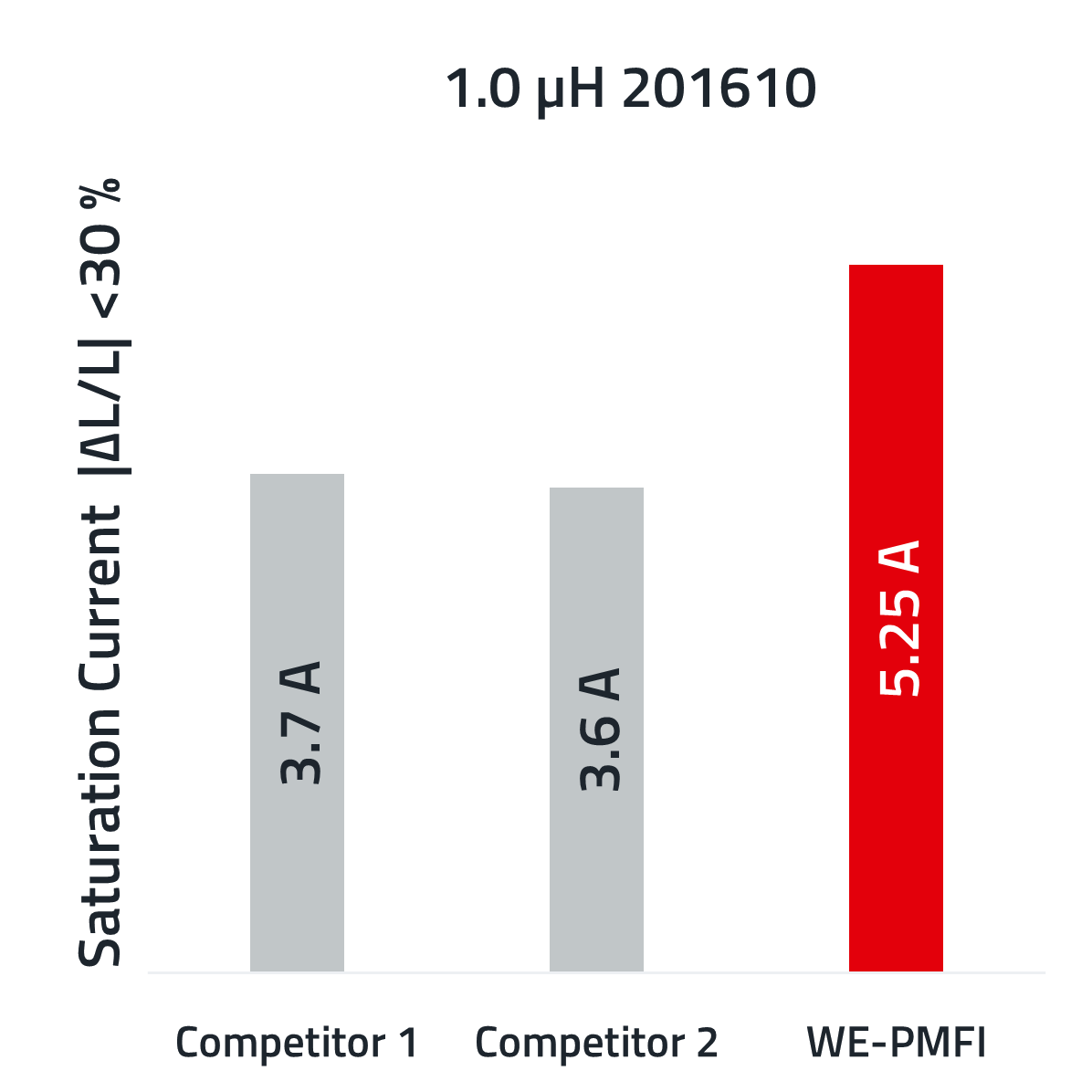

Das spezielle Kernmaterial zeigt ein sehr gutes Sättigungsverhalten.
Kompakt. Effizient. Beständig.
Hohe Effizienz
- Die WE-PMFI bietet trotz der kompakten Bauform eine hohe Effizienz
- Geringe Kupfer- und Kernverluste steigern die Effizienz der Anwendung
Hohe Temperaturbeständigkeit
- Die WE-PMFI wurde mit einem Temperaturbereich von -55 bis +150 °C qualifiziert
- In Kombination mit der geringen Eigenerwärmung ist der Einsatz in jeder Umgebung geeignet
Einzigartige Struktur
- Ermöglicht werden die Eigenschaften durch die Wicklungstechnologie
- Der integrierte T-Kern unterstützt die magnetischen Eigenschaften
REDEXPERT-Verlustsimulation
Finden Sie die beste Drossel!
REDEXPERT-Verlustsimulation
Finden Sie die beste Drossel!
REDEXPERT verfügt über das weltweit genaueste AC-Verlustmodell, das sogar den DC-Bias-Strom berücksichtigt. Mit dedizierten DC/DC-Topologien oder dem generischen Verlustsimulator können Sie die AC- und DC-Verluste Ihres Wandlers präzise bestimmen. Das Modell berücksichtigt das Kernmaterial, die Form und die Wicklungsstruktur der Drossel. REDEXPERT empfiehlt passende Drosseln und ermöglicht es Ihnen, weitere Filter hinzuzufügen, um die optimale Drossel für Ihre Anwendung zu finden.
