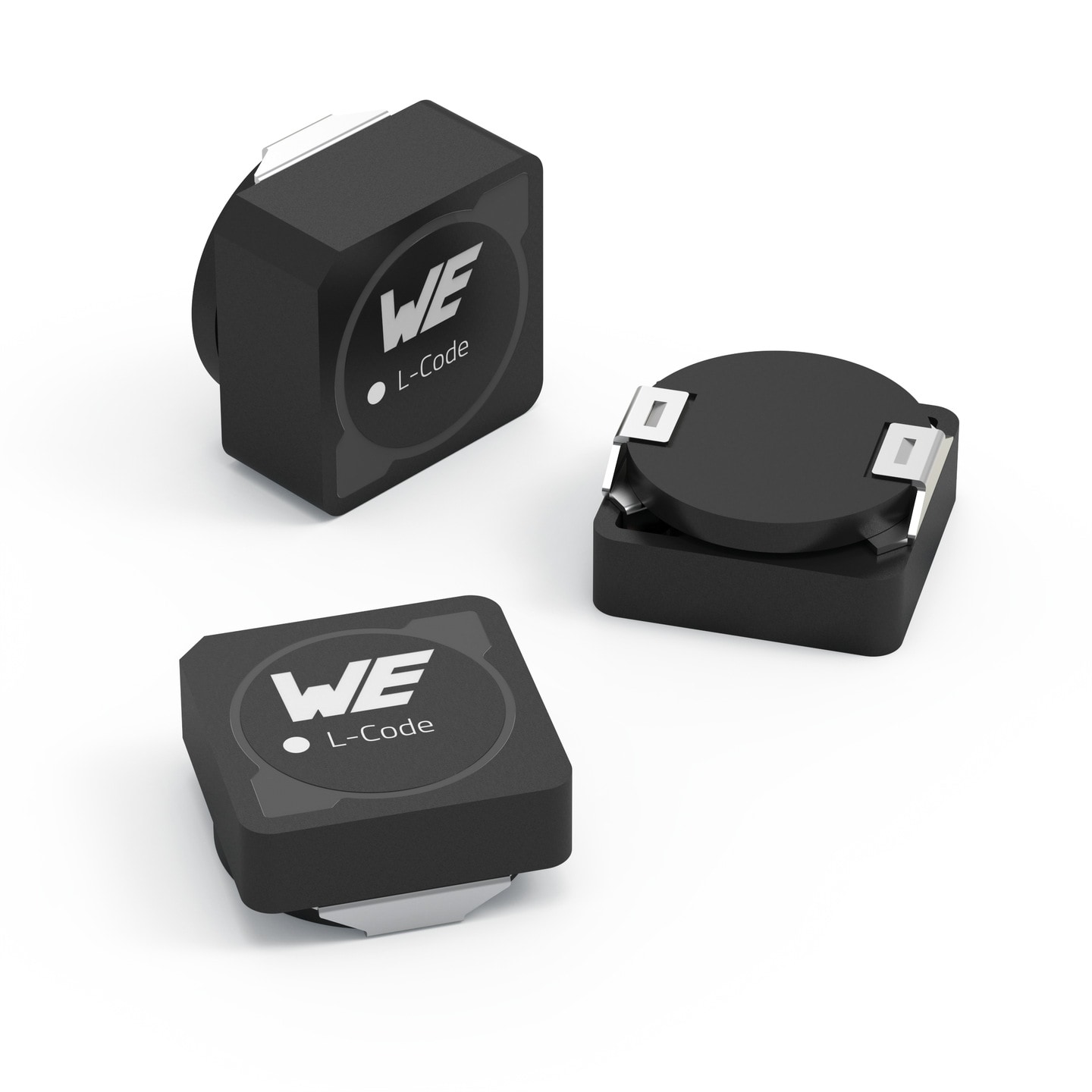

WE-PDF SMT-Speicherdrossel

Geschirmt

WE-PDF SMT-Speicherdrossel

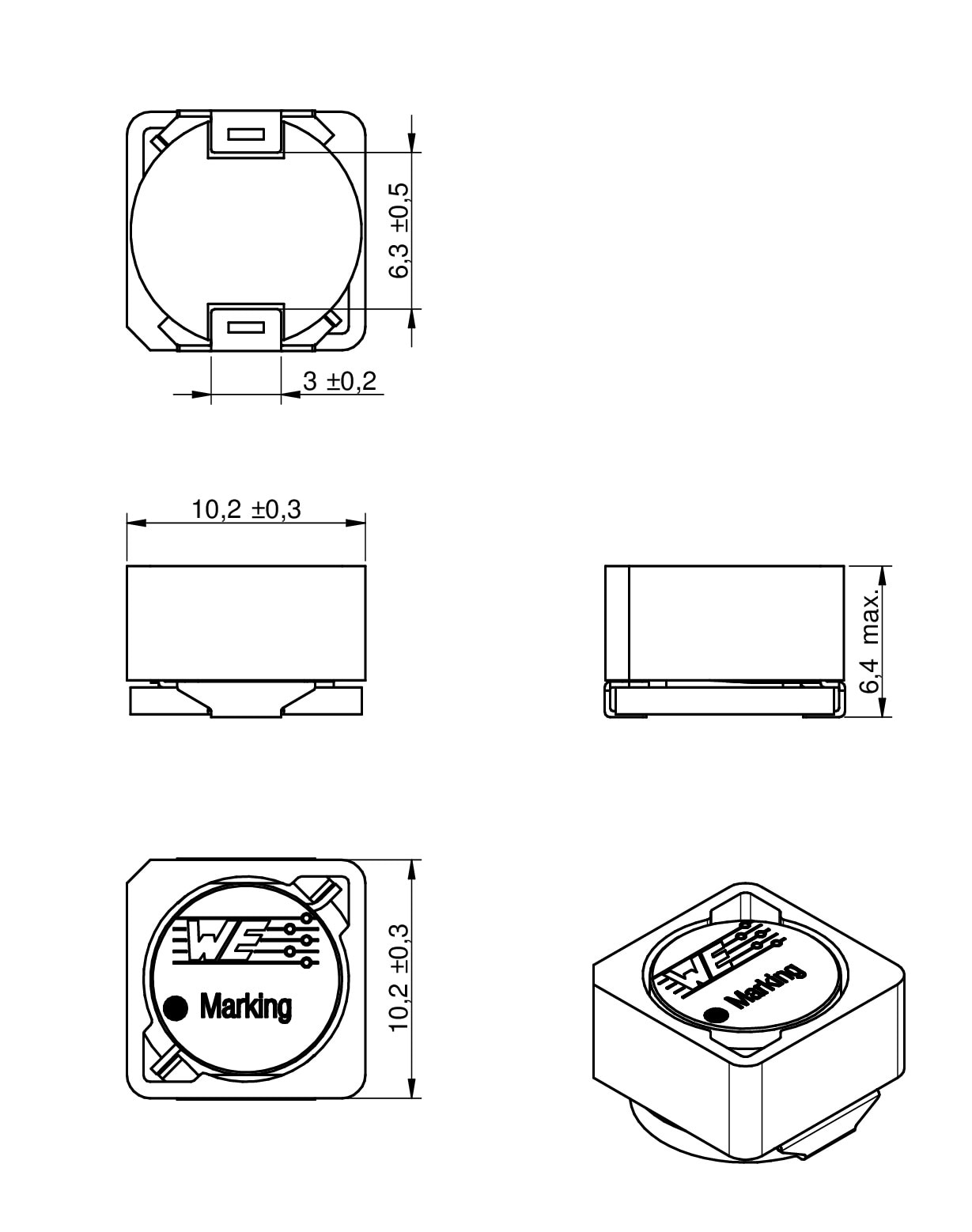

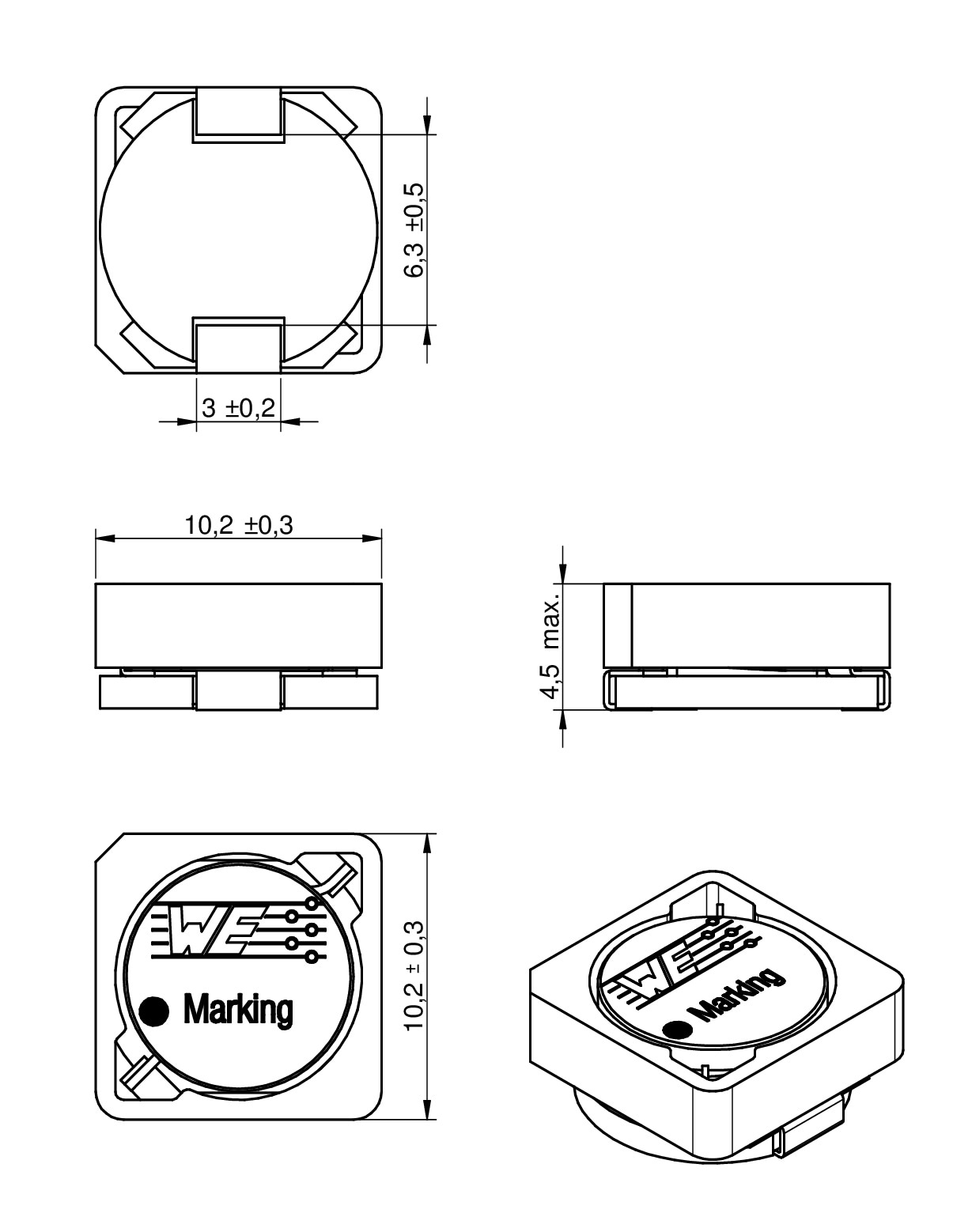

Bauform MaßeL
(mm)
W
(mm)
H
(mm)
Montageart
1045 10.2 10.2 4.2 SMT
1064 10.2 10.2 6.1 SMT

Merkmale

  • Kernmaterial: NiZn
  • Flache Bauform
  • Erweiterte Betriebstemperatur: –40 °C bis +150 °C
  • Magnetisch geschirmt, d.h. geringes Streufeld
  • Geringe Eigenverluste
  • Hoher Sättigunsstrom
  • Flachdrahtwicklung für geringere Wechselstromkupferverluste
  • Hohe Eigenresonanzfrequenz
  • Empfohlenes Lötverfahren: Reflow

Anwendung

  • Geeignet für Hochfrequenz-Schaltregler

Artikeldaten

Alle
1045
1064
Artikel Nr. Daten­blatt Simu­lation Downloads StatusL
(µH)
IR
(A)
ISAT
(A)
RDC max.
(mΩ)
fres
(MHz)
MontageartDesign Kit Muster
7447797022SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 0.22 16 32 3.5 328 SMT744779
7447798022SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 0.22 19 20 1.95 337 SMT744779
7447797050SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 0.5 13.2 23 5 182 SMT744779
7447798050SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 0.5 18.5 18 2.65 172 SMT744779
7447797110SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 1.1 11.2 16 6.65 116 SMT744779
7447798110SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 1.1 16.5 16 3.5 104 SMT744779
7447797180SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 1.8 9.4 13 8.4 86 SMT744779
7447798180SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 1.8 14.5 12.8 4.5 74 SMT744779
7447797250SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 2.5 8.4 10.5 10.2 61 SMT744779
7447798250SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 2.5 13.7 10.1 4.95 57 SMT744779
7447797360SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 3.6 8.2 8.5 12.2 55 SMT744779
7447798360SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 3.6 12 8.6 5.95 46 SMT744779
7447797470SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 4.7 6.2 8 19.5 45 SMT744779
7447798470SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 4.7 9.5 7.6 8.4 44 SMT744779
7447797620SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 6.2 5.7 7.4 22.4 36 SMT744779
7447798620SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 6.2 9.4 6.7 9.5 33 SMT744779
7447798720SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 7.2 7.9 6 12.8 31 SMT744779
7447797820SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 8.2 5.05 5.8 28.6 28 SMT744779
7447798910SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 9.1 7.35 5.4 14.35 27 SMT744779
7447798111SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 11 6.9 5.3 15.8 25 SMT744779
7447798131SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 13 5.85 4.5 22.5 25 SMT744779
7447798151SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 15 5.45 4 25.8 19 SMT744779
7447798181SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 18 5 3.8 34.4 18 SMT744779
7447798221SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 22 4.7 3.5 37.3 17 SMT744779
7447798241SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 24 4.5 3.25 39.5 16 SMT744779
7447798271SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 27 4.3 3.1 42.5 15 SMT744779
Artikel Nr. Daten­blatt Simu­lation
7447797022SPEC
7447798022SPEC
7447797050SPEC
7447798050SPEC
7447797110SPEC
7447798110SPEC
7447797180SPEC
7447798180SPEC
7447797250SPEC
7447798250SPEC
7447797360SPEC
7447798360SPEC
7447797470SPEC
7447798470SPEC
7447797620SPEC
7447798620SPEC
7447798720SPEC
7447797820SPEC
7447798910SPEC
7447798111SPEC
7447798131SPEC
7447798151SPEC
7447798181SPEC
7447798221SPEC
7447798241SPEC
7447798271SPEC
Muster
Artikel Nr. Daten­blatt Simu­lation Downloads StatusL
(µH)
IR
(A)
ISAT
(A)
RDC max.
(mΩ)
fres
(MHz)
MontageartDesign Kit Muster

REDEXPERT-Verlustsimulation

Finden Sie die beste Drossel!

REDEXPERT-Verlustsimulation

Finden Sie die beste Drossel!

REDEXPERT verfügt über das weltweit genaueste AC-Verlustmodell, das sogar den DC-Bias-Strom berücksichtigt. Mit dedizierten DC/DC-Topologien oder dem generischen Verlustsimulator können Sie die AC- und DC-Verluste Ihres Wandlers präzise bestimmen. Das Modell berücksichtigt das Kernmaterial, die Form und die Wicklungsstruktur der Drossel. REDEXPERT empfiehlt passende Drosseln und ermöglicht es Ihnen, weitere Filter hinzuzufügen, um die optimale Drossel für Ihre Anwendung zu finden.

Schematische Darstellungen des Redexpert Verlust-Simulators
