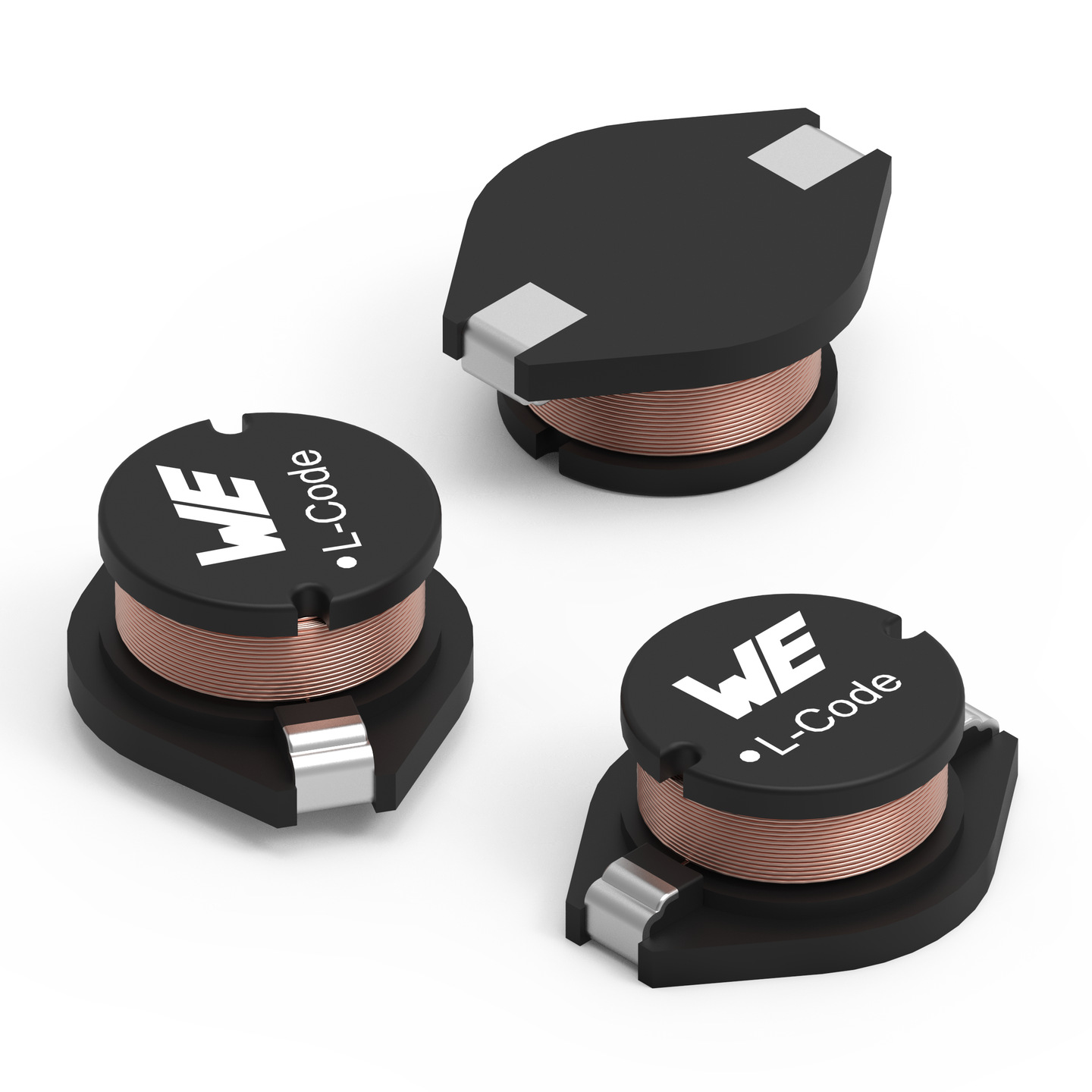

WE-PD4 SMT-Speicherdrossel

Ungeschirmt

WE-PD4 SMT-Speicherdrossel
BauformMaßeL
(mm)		B
(mm)		H
(mm)		Montageart
Type S
 6.6 4.45 2.92 SMT
Type L
 12.7 10 5 SMT
Type X
 18.54 15.24 7.11 SMT
Type XL
 22 15 7 SMT

LTSpice-Dateien

Merkmale

  • Strombelastbarkeit bis zu 38 A
  • Kompakte Bauform
  • Verlustarmer Ferritkern
  • Einsatzfrequenzbereich bis zu 10 MHz
  • Betriebstemperatur: –40 ºC bis +125 ºC
  • Empfohlenes Lötverfahren: Reflow
  • Jetzt auch mit Impedanzkurve im Datenblatt

Anwendung

  • Funkentstörung, EMI Filter
  • Geeignet für Schaltregler IC’s von National Semiconductor, Linear Technology, Maxim, Semtech, Texas Instruments, Fairchild Semiconductor, ON Semiconductor, Cologne Chip, STMicroelectronics, MPS, Exar, Diodes und Analogic Tech

Application Notes

Artikeldaten

Alle
Type S
Type L
Type X
Type XL
Alle zurücksetzen
Artikeldaten filtern
Filtern nach
Alle löschen
 Artikel in 4 Produktserien anzeigen
 Artikel in 4 Produktserien
Alle zurücksetzen
Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
Artikel Nr.
Daten­blatt
Downloads
Status
L(µH)
IR(A)
ISAT(A)
RDC max.(Ω)
fres(MHz)
Montageart
MusterVerfügbarkeit & Muster
Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
74457006
SPEC0.47 µH, 18 A, 38 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität0.47 µH
Nennstrom18 A
Sättigungsstrom38 A
Gleichstromwiderstand0.002 Ω
Eigenresonanzfrequenz120 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457008
SPEC0.8 µH, 16 A, 35 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität0.8 µH
Nennstrom16 A
Sättigungsstrom35 A
Gleichstromwiderstand0.003 Ω
Eigenresonanzfrequenz92 MHz
MontageartSMT
–Verfügbarkeit prüfen
7445501
SPEC1 µH, 2.9 A, 2.9 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität1 µH
Nennstrom2.9 A
Sättigungsstrom2.9 A
Gleichstromwiderstand0.05 Ω
Eigenresonanzfrequenz80 MHz
MontageartSMT
–Verfügbarkeit prüfen
7445601
SPEC1 µH, 8.6 A, 14.25 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität1 µH
Nennstrom8.6 A
Sättigungsstrom14.25 A
Gleichstromwiderstand0.007 Ω
Eigenresonanzfrequenz95 MHz
MontageartSMT
–Verfügbarkeit prüfen
74458001
SPEC1 µH, 8.6 A, 25 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität1 µH
Nennstrom8.6 A
Sättigungsstrom25 A
Gleichstromwiderstand0.009 Ω
Eigenresonanzfrequenz70 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457010
SPEC1 µH, 15 A, 32 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität1 µH
Nennstrom15 A
Sättigungsstrom32 A
Gleichstromwiderstand0.004 Ω
Eigenresonanzfrequenz88 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457012
SPEC1.2 µH, 15 A, 30 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität1.2 µH
Nennstrom15 A
Sättigungsstrom30 A
Gleichstromwiderstand0.004 Ω
Eigenresonanzfrequenz64 MHz
MontageartSMT
–Verfügbarkeit prüfen
74455015
SPEC1.5 µH, 2.8 A, 2.6 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität1.5 µH
Nennstrom2.8 A
Sättigungsstrom2.6 A
Gleichstromwiderstand0.05 Ω
Eigenresonanzfrequenz62 MHz
MontageartSMT
–Verfügbarkeit prüfen
74456015
SPEC1.5 µH, 7.2 A, 10.7 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität1.5 µH
Nennstrom7.2 A
Sättigungsstrom10.7 A
Gleichstromwiderstand0.009 Ω
Eigenresonanzfrequenz73 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457018
SPEC1.8 µH, 13 A, 25 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität1.8 µH
Nennstrom13 A
Sättigungsstrom25 A
Gleichstromwiderstand0.005 Ω
Eigenresonanzfrequenz50 MHz
MontageartSMT
–Verfügbarkeit prüfen
74455022
SPEC2.2 µH, 2.4 A, 2.3 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität2.2 µH
Nennstrom2.4 A
Sättigungsstrom2.3 A
Gleichstromwiderstand0.07 Ω
Eigenresonanzfrequenz50 MHz
MontageartSMT
–Verfügbarkeit prüfen
74456022
SPEC2.2 µH, 6.5 A, 10.2 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität2.2 µH
Nennstrom6.5 A
Sättigungsstrom10.2 A
Gleichstromwiderstand0.011 Ω
Eigenresonanzfrequenz63 MHz
MontageartSMT
–Verfügbarkeit prüfen
74458002
SPEC2.2 µH, 7.1 A, 20.3 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität2.2 µH
Nennstrom7.1 A
Sättigungsstrom20.3 A
Gleichstromwiderstand0.014 Ω
Eigenresonanzfrequenz42 MHz
MontageartSMT
–Verfügbarkeit prüfen
74456025
SPEC2.5 µH, 5.8 A, 10 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität2.5 µH
Nennstrom5.8 A
Sättigungsstrom10 A
Gleichstromwiderstand0.012 Ω
Eigenresonanzfrequenz50 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457027
SPEC2.7 µH, 10 A, 20 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität2.7 µH
Nennstrom10 A
Sättigungsstrom20 A
Gleichstromwiderstand0.008 Ω
Eigenresonanzfrequenz44 MHz
MontageartSMT
–Verfügbarkeit prüfen
74455033
SPEC3.3 µH, 2 A, 2 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität3.3 µH
Nennstrom2 A
Sättigungsstrom2 A
Gleichstromwiderstand0.08 Ω
Eigenresonanzfrequenz39 MHz
MontageartSMT
–Verfügbarkeit prüfen
74456033
SPEC3.3 µH, 5.3 A, 7 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität3.3 µH
Nennstrom5.3 A
Sättigungsstrom7 A
Gleichstromwiderstand0.015 Ω
Eigenresonanzfrequenz41 MHz
MontageartSMT
–Verfügbarkeit prüfen
74458003
SPEC3.3 µH, 6.2 A, 15.8 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität3.3 µH
Nennstrom6.2 A
Sättigungsstrom15.8 A
Gleichstromwiderstand0.018 Ω
Eigenresonanzfrequenz34 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457033
SPEC3.3 µH, 9 A, 17 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität3.3 µH
Nennstrom9 A
Sättigungsstrom17 A
Gleichstromwiderstand0.009 Ω
Eigenresonanzfrequenz39 MHz
MontageartSMT
–Verfügbarkeit prüfen
74455047
SPEC4.7 µH, 1.5 A, 1.5 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität4.7 µH
Nennstrom1.5 A
Sättigungsstrom1.5 A
Gleichstromwiderstand0.09 Ω
Eigenresonanzfrequenz37 MHz
MontageartSMT
–Verfügbarkeit prüfen
74456047
SPEC4.7 µH, 5 A, 6 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität4.7 µH
Nennstrom5 A
Sättigungsstrom6 A
Gleichstromwiderstand0.019 Ω
Eigenresonanzfrequenz38 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457047
SPEC4.7 µH, 8.5 A, 15 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität4.7 µH
Nennstrom8.5 A
Sättigungsstrom15 A
Gleichstromwiderstand0.011 Ω
Eigenresonanzfrequenz33 MHz
MontageartSMT
–Verfügbarkeit prüfen
74456056
SPEC5.6 µH, 4 A, 6 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität5.6 µH
Nennstrom4 A
Sättigungsstrom6 A
Gleichstromwiderstand0.032 Ω
Eigenresonanzfrequenz31 MHz
MontageartSMT
–Verfügbarkeit prüfen
74458005
SPEC5.6 µH, 5.3 A, 13.1 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität5.6 µH
Nennstrom5.3 A
Sättigungsstrom13.1 A
Gleichstromwiderstand0.02 Ω
Eigenresonanzfrequenz26 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457056
SPEC5.6 µH, 7.8 A, 14 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität5.6 µH
Nennstrom7.8 A
Sättigungsstrom14 A
Gleichstromwiderstand0.015 Ω
Eigenresonanzfrequenz27 MHz
MontageartSMT
–Verfügbarkeit prüfen
74455068
SPEC6.8 µH, 1.4 A, 1.2 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität6.8 µH
Nennstrom1.4 A
Sättigungsstrom1.2 A
Gleichstromwiderstand0.13 Ω
Eigenresonanzfrequenz29 MHz
MontageartSMT
–Verfügbarkeit prüfen
74456068
SPEC6.8 µH, 3.8 A, 5.1 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität6.8 µH
Nennstrom3.8 A
Sättigungsstrom5.1 A
Gleichstromwiderstand0.034 Ω
Eigenresonanzfrequenz30 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457068
SPEC6.8 µH, 7.5 A, 12 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität6.8 µH
Nennstrom7.5 A
Sättigungsstrom12 A
Gleichstromwiderstand0.017 Ω
Eigenresonanzfrequenz26 MHz
MontageartSMT
–Verfügbarkeit prüfen
74456082
SPEC8.2 µH, 3.2 A, 4.2 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität8.2 µH
Nennstrom3.2 A
Sättigungsstrom4.2 A
Gleichstromwiderstand0.04 Ω
Eigenresonanzfrequenz26 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457082
SPEC8.2 µH, 7 A, 11 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität8.2 µH
Nennstrom7 A
Sättigungsstrom11 A
Gleichstromwiderstand0.019 Ω
Eigenresonanzfrequenz23 MHz
MontageartSMT
–Verfügbarkeit prüfen
7445510
SPEC10 µH, 1.2 A, 1.1 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität10 µH
Nennstrom1.2 A
Sättigungsstrom1.1 A
Gleichstromwiderstand0.16 Ω
Eigenresonanzfrequenz26 MHz
MontageartSMT
–Verfügbarkeit prüfen
7445610
SPEC10 µH, 3.3 A, 5 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität10 µH
Nennstrom3.3 A
Sättigungsstrom5 A
Gleichstromwiderstand0.045 Ω
Eigenresonanzfrequenz23 MHz
MontageartSMT
–Verfügbarkeit prüfen
74458010
SPEC10 µH, 4.3 A, 10 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität10 µH
Nennstrom4.3 A
Sättigungsstrom10 A
Gleichstromwiderstand0.031 Ω
Eigenresonanzfrequenz20 MHz
MontageartSMT
–Verfügbarkeit prüfen
7445710
SPEC10 µH, 6.5 A, 10 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität10 µH
Nennstrom6.5 A
Sättigungsstrom10 A
Gleichstromwiderstand0.021 Ω
Eigenresonanzfrequenz22 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457112
SPEC12 µH, 5.5 A, 9.5 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität12 µH
Nennstrom5.5 A
Sättigungsstrom9.5 A
Gleichstromwiderstand0.028 Ω
Eigenresonanzfrequenz18 MHz
MontageartSMT
–Verfügbarkeit prüfen
74455115
SPEC15 µH, 1.1 A, 0.9 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität15 µH
Nennstrom1.1 A
Sättigungsstrom0.9 A
Gleichstromwiderstand0.23 Ω
Eigenresonanzfrequenz19 MHz
MontageartSMT
–Verfügbarkeit prüfen
74456115
SPEC15 µH, 2.9 A, 3.6 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität15 µH
Nennstrom2.9 A
Sättigungsstrom3.6 A
Gleichstromwiderstand0.06 Ω
Eigenresonanzfrequenz17 MHz
MontageartSMT
–Verfügbarkeit prüfen
74458115
SPEC15 µH, 4 A, 8 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität15 µH
Nennstrom4 A
Sättigungsstrom8 A
Gleichstromwiderstand0.036 Ω
Eigenresonanzfrequenz15 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457115
SPEC15 µH, 5 A, 9 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität15 µH
Nennstrom5 A
Sättigungsstrom9 A
Gleichstromwiderstand0.035 Ω
Eigenresonanzfrequenz15 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457118
SPEC18 µH, 4.6 A, 8 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität18 µH
Nennstrom4.6 A
Sättigungsstrom8 A
Gleichstromwiderstand0.04 Ω
Eigenresonanzfrequenz14.5 MHz
MontageartSMT
–Verfügbarkeit prüfen
74455122
SPEC22 µH, 0.8 A, 0.7 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität22 µH
Nennstrom0.8 A
Sättigungsstrom0.7 A
Gleichstromwiderstand0.37 Ω
Eigenresonanzfrequenz16 MHz
MontageartSMT
–Verfügbarkeit prüfen
74456122
SPEC22 µH, 2.6 A, 3.1 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität22 µH
Nennstrom2.6 A
Sättigungsstrom3.1 A
Gleichstromwiderstand0.095 Ω
Eigenresonanzfrequenz14 MHz
MontageartSMT
–Verfügbarkeit prüfen
74458122
SPEC22 µH, 3.5 A, 7 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität22 µH
Nennstrom3.5 A
Sättigungsstrom7 A
Gleichstromwiderstand0.047 Ω
Eigenresonanzfrequenz13 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457122
SPEC22 µH, 4 A, 6.5 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität22 µH
Nennstrom4 A
Sättigungsstrom6.5 A
Gleichstromwiderstand0.047 Ω
Eigenresonanzfrequenz14 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457127
SPEC27 µH, 3.8 A, 6 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität27 µH
Nennstrom3.8 A
Sättigungsstrom6 A
Gleichstromwiderstand0.052 Ω
Eigenresonanzfrequenz12.5 MHz
MontageartSMT
–Verfügbarkeit prüfen
74455133
SPEC33 µH, 0.6 A, 0.58 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität33 µH
Nennstrom0.6 A
Sättigungsstrom0.58 A
Gleichstromwiderstand0.51 Ω
Eigenresonanzfrequenz13 MHz
MontageartSMT
–Verfügbarkeit prüfen
74456133
SPEC33 µH, 2.3 A, 2.6 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität33 µH
Nennstrom2.3 A
Sättigungsstrom2.6 A
Gleichstromwiderstand0.12 Ω
Eigenresonanzfrequenz13 MHz
MontageartSMT
–Verfügbarkeit prüfen
74458133
SPEC33 µH, 3 A, 5.5 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität33 µH
Nennstrom3 A
Sättigungsstrom5.5 A
Gleichstromwiderstand0.066 Ω
Eigenresonanzfrequenz10 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457133
SPEC33 µH, 3.4 A, 5.5 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität33 µH
Nennstrom3.4 A
Sättigungsstrom5.5 A
Gleichstromwiderstand0.07 Ω
Eigenresonanzfrequenz11.5 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457139
SPEC39 µH, 3.2 A, 5.2 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität39 µH
Nennstrom3.2 A
Sättigungsstrom5.2 A
Gleichstromwiderstand0.078 Ω
Eigenresonanzfrequenz10.5 MHz
MontageartSMT
–Verfügbarkeit prüfen
74455147
SPEC47 µH, 0.5 A, 0.5 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität47 µH
Nennstrom0.5 A
Sättigungsstrom0.5 A
Gleichstromwiderstand0.64 Ω
Eigenresonanzfrequenz12 MHz
MontageartSMT
–Verfügbarkeit prüfen
74456147
SPEC47 µH, 1.8 A, 2.14 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität47 µH
Nennstrom1.8 A
Sättigungsstrom2.14 A
Gleichstromwiderstand0.19 Ω
Eigenresonanzfrequenz10 MHz
MontageartSMT
–Verfügbarkeit prüfen
74458147
SPEC47 µH, 2.6 A, 4.5 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität47 µH
Nennstrom2.6 A
Sättigungsstrom4.5 A
Gleichstromwiderstand0.086 Ω
Eigenresonanzfrequenz8.4 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457147
SPEC47 µH, 2.8 A, 5 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität47 µH
Nennstrom2.8 A
Sättigungsstrom5 A
Gleichstromwiderstand0.109 Ω
Eigenresonanzfrequenz9.2 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457156
SPEC56 µH, 2.6 A, 4.5 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität56 µH
Nennstrom2.6 A
Sättigungsstrom4.5 A
Gleichstromwiderstand0.116 Ω
Eigenresonanzfrequenz8.8 MHz
MontageartSMT
–Verfügbarkeit prüfen
74455168
SPEC68 µH, 0.4 A, 0.4 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität68 µH
Nennstrom0.4 A
Sättigungsstrom0.4 A
Gleichstromwiderstand0.86 Ω
Eigenresonanzfrequenz9.5 MHz
MontageartSMT
–Verfügbarkeit prüfen
74456168
SPEC68 µH, 1.6 A, 1.7 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität68 µH
Nennstrom1.6 A
Sättigungsstrom1.7 A
Gleichstromwiderstand0.24 Ω
Eigenresonanzfrequenz8.5 MHz
MontageartSMT
–Verfügbarkeit prüfen
74458168
SPEC68 µH, 2.3 A, 3.6 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität68 µH
Nennstrom2.3 A
Sättigungsstrom3.6 A
Gleichstromwiderstand0.13 Ω
Eigenresonanzfrequenz7.2 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457168
SPEC68 µH, 2.4 A, 4 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität68 µH
Nennstrom2.4 A
Sättigungsstrom4 A
Gleichstromwiderstand0.134 Ω
Eigenresonanzfrequenz7.6 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457182
SPEC82 µH, 2.2 A, 3.5 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität82 µH
Nennstrom2.2 A
Sättigungsstrom3.5 A
Gleichstromwiderstand0.173 Ω
Eigenresonanzfrequenz7.2 MHz
MontageartSMT
–Verfügbarkeit prüfen
7445520
SPEC100 µH, 0.3 A, 0.31 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität100 µH
Nennstrom0.3 A
Sättigungsstrom0.31 A
Gleichstromwiderstand1.27 Ω
Eigenresonanzfrequenz8 MHz
MontageartSMT
–Verfügbarkeit prüfen
7445620
SPEC100 µH, 1.4 A, 1.5 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität100 µH
Nennstrom1.4 A
Sättigungsstrom1.5 A
Gleichstromwiderstand0.33 Ω
Eigenresonanzfrequenz6.5 MHz
MontageartSMT
–Verfügbarkeit prüfen
7445820
SPEC100 µH, 1.8 A, 3.4 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität100 µH
Nennstrom1.8 A
Sättigungsstrom3.4 A
Gleichstromwiderstand0.19 Ω
Eigenresonanzfrequenz6 MHz
MontageartSMT
–Verfügbarkeit prüfen
7445720
SPEC100 µH, 2 A, 3 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität100 µH
Nennstrom2 A
Sättigungsstrom3 A
Gleichstromwiderstand0.202 Ω
Eigenresonanzfrequenz6.5 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457212
SPEC120 µH, 1.6 A, 3 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität120 µH
Nennstrom1.6 A
Sättigungsstrom3 A
Gleichstromwiderstand0.235 Ω
Eigenresonanzfrequenz4.3 MHz
MontageartSMT
–Verfügbarkeit prüfen
74455215
SPEC150 µH, 0.25 A, 0.27 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität150 µH
Nennstrom0.25 A
Sättigungsstrom0.27 A
Gleichstromwiderstand2 Ω
Eigenresonanzfrequenz6 MHz
MontageartSMT
–Verfügbarkeit prüfen
74456215
SPEC150 µH, 1 A, 1.2 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität150 µH
Nennstrom1 A
Sättigungsstrom1.2 A
Gleichstromwiderstand0.59 Ω
Eigenresonanzfrequenz5.3 MHz
MontageartSMT
–Verfügbarkeit prüfen
74458215
SPEC150 µH, 1.5 A, 2.7 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität150 µH
Nennstrom1.5 A
Sättigungsstrom2.7 A
Gleichstromwiderstand0.25 Ω
Eigenresonanzfrequenz4.6 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457215
SPEC150 µH, 1.5 A, 2.6 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität150 µH
Nennstrom1.5 A
Sättigungsstrom2.6 A
Gleichstromwiderstand0.268 Ω
Eigenresonanzfrequenz4.1 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457218
SPEC180 µH, 1.3 A, 2.5 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität180 µH
Nennstrom1.3 A
Sättigungsstrom2.5 A
Gleichstromwiderstand0.307 Ω
Eigenresonanzfrequenz3.5 MHz
MontageartSMT
–Verfügbarkeit prüfen
74455222
SPEC220 µH, 0.2 A, 0.22 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität220 µH
Nennstrom0.2 A
Sättigungsstrom0.22 A
Gleichstromwiderstand3.11 Ω
Eigenresonanzfrequenz4.8 MHz
MontageartSMT
–Verfügbarkeit prüfen
74456222
SPEC220 µH, 0.9 A, 1.1 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität220 µH
Nennstrom0.9 A
Sättigungsstrom1.1 A
Gleichstromwiderstand0.78 Ω
Eigenresonanzfrequenz4.7 MHz
MontageartSMT
–Verfügbarkeit prüfen
74458220
SPEC220 µH, 1.2 A, 2.4 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität220 µH
Nennstrom1.2 A
Sättigungsstrom2.4 A
Gleichstromwiderstand0.38 Ω
Eigenresonanzfrequenz3.5 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457222
SPEC220 µH, 1.2 A, 2.4 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität220 µH
Nennstrom1.2 A
Sättigungsstrom2.4 A
Gleichstromwiderstand0.388 Ω
Eigenresonanzfrequenz3.4 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457227
SPEC270 µH, 1.1 A, 2.2 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität270 µH
Nennstrom1.1 A
Sättigungsstrom2.2 A
Gleichstromwiderstand0.479 Ω
Eigenresonanzfrequenz2.8 MHz
MontageartSMT
–Verfügbarkeit prüfen
74455233
SPEC330 µH, 0.16 A, 0.18 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität330 µH
Nennstrom0.16 A
Sättigungsstrom0.18 A
Gleichstromwiderstand5 Ω
Eigenresonanzfrequenz4 MHz
MontageartSMT
–Verfügbarkeit prüfen
74456233
SPEC330 µH, 0.7 A, 0.8 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität330 µH
Nennstrom0.7 A
Sättigungsstrom0.8 A
Gleichstromwiderstand1.15 Ω
Eigenresonanzfrequenz3.7 MHz
MontageartSMT
–Verfügbarkeit prüfen
74458233
SPEC330 µH, 1 A, 1.9 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität330 µH
Nennstrom1 A
Sättigungsstrom1.9 A
Gleichstromwiderstand0.56 Ω
Eigenresonanzfrequenz2.8 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457233
SPEC330 µH, 1 A, 1.9 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität330 µH
Nennstrom1 A
Sättigungsstrom1.9 A
Gleichstromwiderstand0.564 Ω
Eigenresonanzfrequenz2.6 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457239
SPEC390 µH, 0.9 A, 1.7 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität390 µH
Nennstrom0.9 A
Sättigungsstrom1.7 A
Gleichstromwiderstand0.67 Ω
Eigenresonanzfrequenz2.4 MHz
MontageartSMT
–Verfügbarkeit prüfen
74455247
SPEC470 µH, 0.16 A, 0.15 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität470 µH
Nennstrom0.16 A
Sättigungsstrom0.15 A
Gleichstromwiderstand6.8 Ω
Eigenresonanzfrequenz3 MHz
MontageartSMT
–Verfügbarkeit prüfen
74456247
SPEC470 µH, 0.6 A, 0.65 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität470 µH
Nennstrom0.6 A
Sättigungsstrom0.65 A
Gleichstromwiderstand1.7 Ω
Eigenresonanzfrequenz3.1 MHz
MontageartSMT
–Verfügbarkeit prüfen
74458247
SPEC470 µH, 0.82 A, 1.6 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität470 µH
Nennstrom0.82 A
Sättigungsstrom1.6 A
Gleichstromwiderstand0.85 Ω
Eigenresonanzfrequenz2.3 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457247
SPEC470 µH, 0.82 A, 1.4 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität470 µH
Nennstrom0.82 A
Sättigungsstrom1.4 A
Gleichstromwiderstand0.809 Ω
Eigenresonanzfrequenz2.1 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457256
SPEC560 µH, 0.78 A, 1.3 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität560 µH
Nennstrom0.78 A
Sättigungsstrom1.3 A
Gleichstromwiderstand1.026 Ω
Eigenresonanzfrequenz1.9 MHz
MontageartSMT
–Verfügbarkeit prüfen
74456268
SPEC680 µH, 0.5 A, 0.55 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität680 µH
Nennstrom0.5 A
Sättigungsstrom0.55 A
Gleichstromwiderstand2.6 Ω
Eigenresonanzfrequenz2.3 MHz
MontageartSMT
–Verfügbarkeit prüfen
74458268
SPEC680 µH, 0.72 A, 1.3 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität680 µH
Nennstrom0.72 A
Sättigungsstrom1.3 A
Gleichstromwiderstand1.1 Ω
Eigenresonanzfrequenz1.8 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457268
SPEC680 µH, 0.72 A, 1.2 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität680 µH
Nennstrom0.72 A
Sättigungsstrom1.2 A
Gleichstromwiderstand1.2 Ω
Eigenresonanzfrequenz1.8 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457282
SPEC820 µH, 0.64 A, 1.1 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität820 µH
Nennstrom0.64 A
Sättigungsstrom1.1 A
Gleichstromwiderstand1.4 Ω
Eigenresonanzfrequenz1.7 MHz
MontageartSMT
–Verfügbarkeit prüfen
7445530
SPEC1000 µH, 0.07 A, 0.1 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität1000 µH
Nennstrom0.07 A
Sättigungsstrom0.1 A
Gleichstromwiderstand13.8 Ω
Eigenresonanzfrequenz2.2 MHz
MontageartSMT
–Verfügbarkeit prüfen
7445630
SPEC1000 µH, 0.4 A, 0.52 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität1000 µH
Nennstrom0.4 A
Sättigungsstrom0.52 A
Gleichstromwiderstand3.9 Ω
Eigenresonanzfrequenz1.9 MHz
MontageartSMT
–Verfügbarkeit prüfen
7445830
SPEC1000 µH, 0.56 A, 1.1 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität1000 µH
Nennstrom0.56 A
Sättigungsstrom1.1 A
Gleichstromwiderstand1.8 Ω
Eigenresonanzfrequenz1.5 MHz
MontageartSMT
–Verfügbarkeit prüfen
74457230
SPEC1000 µH, 0.56 A, 1 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität1000 µH
Nennstrom0.56 A
Sättigungsstrom1 A
Gleichstromwiderstand1.8 Ω
Eigenresonanzfrequenz1.4 MHz
MontageartSMT
–Verfügbarkeit prüfen
74456322
SPEC2200 µH, 0.25 A, 0.26 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität2200 µH
Nennstrom0.25 A
Sättigungsstrom0.26 A
Gleichstromwiderstand8.2 Ω
Eigenresonanzfrequenz1.2 MHz
MontageartSMT
–Verfügbarkeit prüfen
74456347
SPEC4700 µH, 0.2 A, 0.2 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität4700 µH
Nennstrom0.2 A
Sättigungsstrom0.2 A
Gleichstromwiderstand17 Ω
Eigenresonanzfrequenz0.9 MHz
MontageartSMT
–Verfügbarkeit prüfen
74456382
SPEC8200 µH, 0.11 A, 0.17 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität8200 µH
Nennstrom0.11 A
Sättigungsstrom0.17 A
Gleichstromwiderstand35 Ω
Eigenresonanzfrequenz0.7 MHz
MontageartSMT
–Verfügbarkeit prüfen
7445640
SPEC10000 µH, 0.1 A, 0.15 A
Verfügbarkeit
–
Downloads9 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Induktivität10000 µH
Nennstrom0.1 A
Sättigungsstrom0.15 A
Gleichstromwiderstand39 Ω
Eigenresonanzfrequenz0.6 MHz
MontageartSMT
–Verfügbarkeit prüfen

REDEXPERT-Verlustsimulation

Finden Sie die beste Drossel!

REDEXPERT-Verlustsimulation

Finden Sie die beste Drossel!

REDEXPERT verfügt über das weltweit genaueste AC-Verlustmodell, das sogar den DC-Bias-Strom berücksichtigt. Mit dedizierten DC/DC-Topologien oder dem generischen Verlustsimulator können Sie die AC- und DC-Verluste Ihres Wandlers präzise bestimmen. Das Modell berücksichtigt das Kernmaterial, die Form und die Wicklungsstruktur der Drossel. REDEXPERT empfiehlt passende Drosseln und ermöglicht es Ihnen, weitere Filter hinzuzufügen, um die optimale Drossel für Ihre Anwendung zu finden.

Mehr erfahren
Schematische Darstellungen des Redexpert Verlust-Simulators

Videos

Wie man den richtigen Spulentyp (Induktor) auswählt?!

Mehr erfahren
