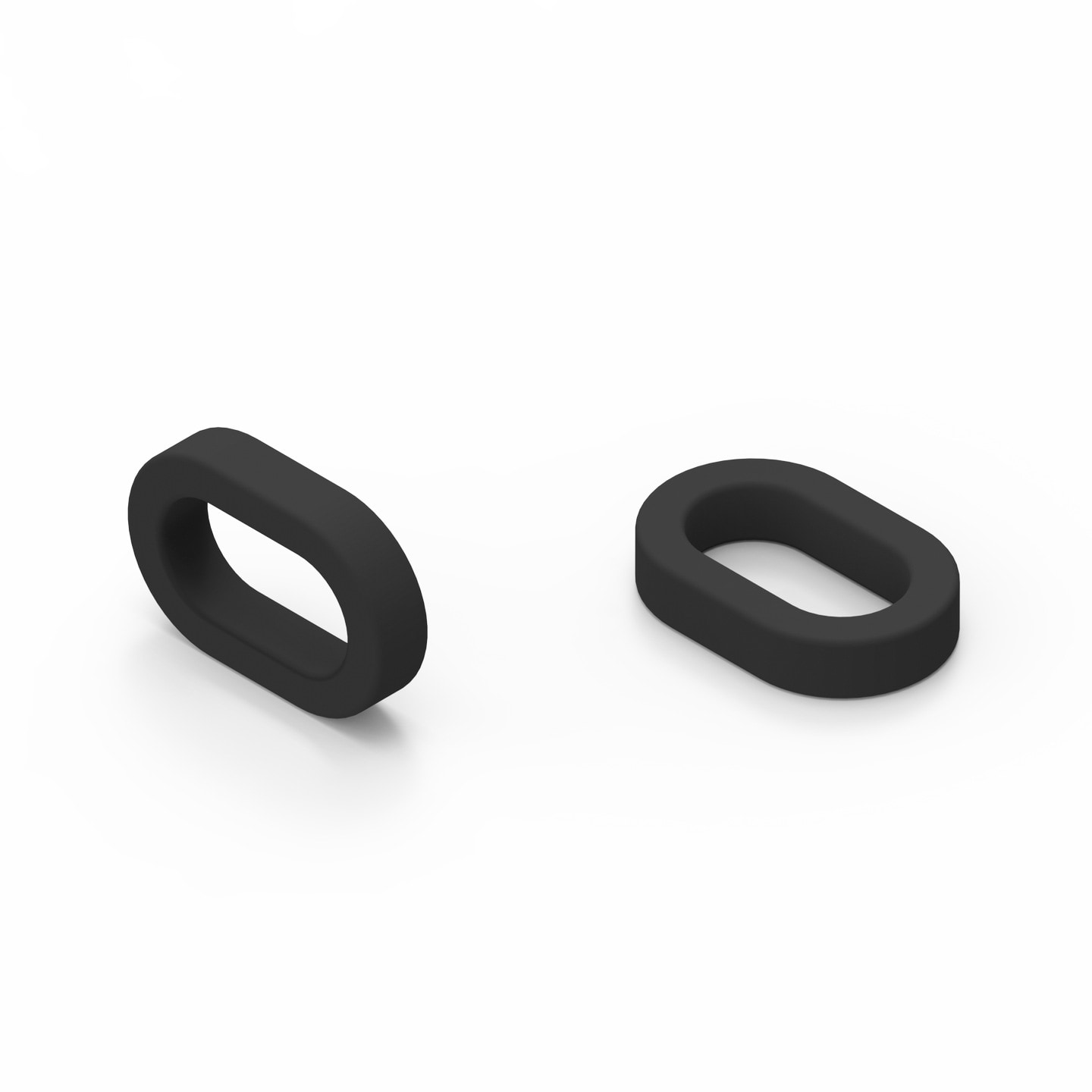

WE-OEFA Ovaler EMI-Entstörferrit

WE-OEFA Ovaler EMI-Entstörferrit

Merkmale

  • Frequenzbereich: Von 1 MHz bis zu 100 MHz
  • Betriebstemperatur: -55 °C bis zu 150 °C
  • Material: NiZn
  • AEC-Q200 qualifiziert
  • Automotive approved

Anwendung

  • On-Board Charger
  • Batterie-Management-Systeme
  • Inverter

Application Notes

Artikeldaten

Artikel Nr. Daten­blatt DownloadsØ KabelZ @ 25 MHz
(Ω)		Z @ 100 MHz
(Ω)		L
(mm)		W
(mm)		H
(mm)		 Muster
78201449321SPEC
3 Dateien

CAD-Dateien
ZIP

Alle 3 Dateien als ZIP herunterladen
ZIP

 31x16 mm 33 55.5 9.75 49 32
Artikel Nr. Daten­blatt
78201449321SPEC
Muster
Artikel Nr. Daten­blatt DownloadsØ KabelZ @ 25 MHz
(Ω)		Z @ 100 MHz
(Ω)		L
(mm)		W
(mm)		H
(mm)		 Muster

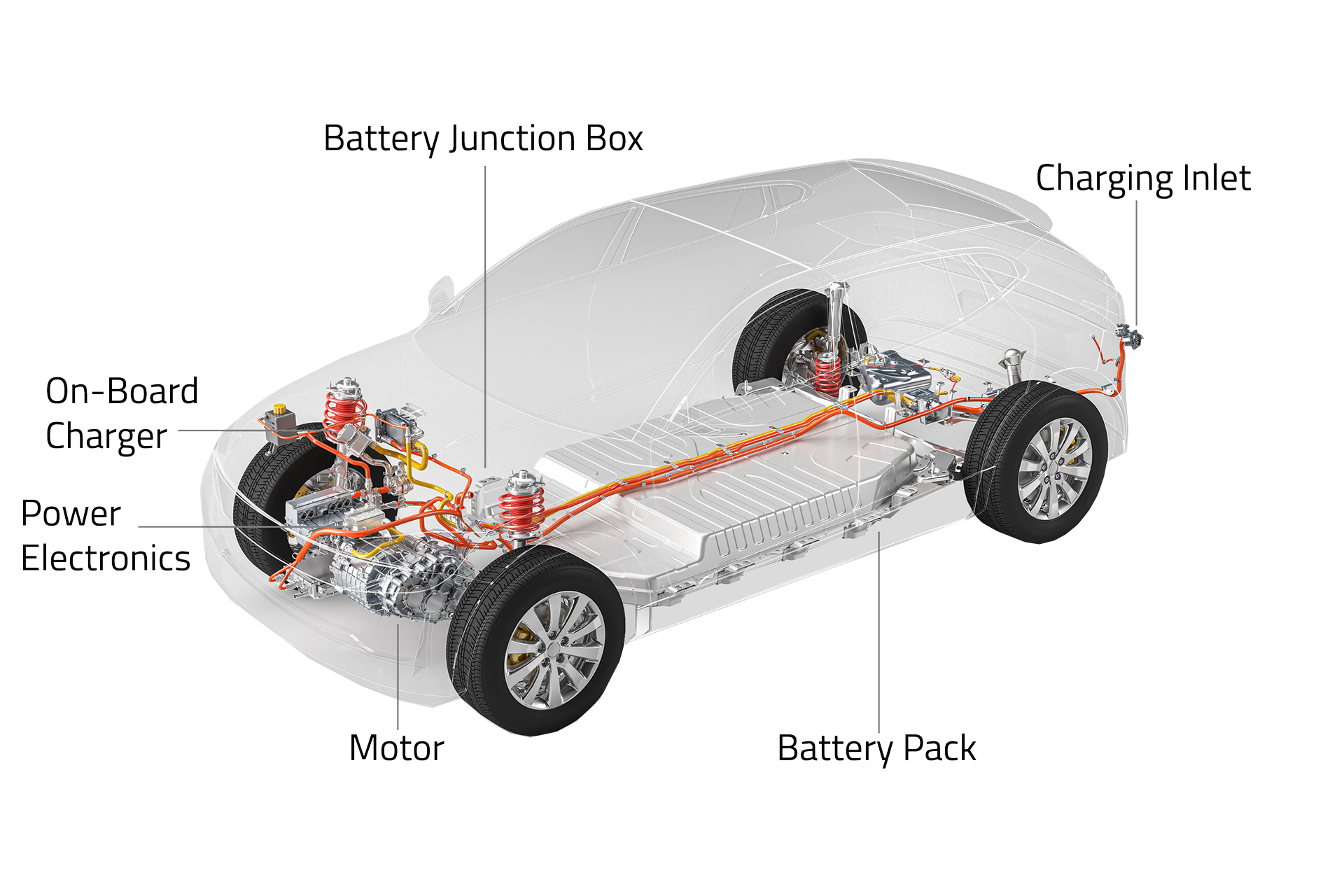

EMV in der Elektromobilität

Unterdrückung elektromagnetischer Störsignale in E- und Hybrid-Fahrzeugen

Mit zunehmender Elektrifizierung der Kraftfahrzeuge gehen zwangsläufig auch vermehrt elektromagnetische Störungen einher. Der Einsatz von Kabel-Ferriten kann diese in Elektro- und Hybrid-Fahrzeugen signifikant reduzieren, seien es Störsignale auf Leitungen oder elektromagnetische Feldkopplungseffekte. Induktive Hochleistungsmaterialien in Kabel-Ferriten verbessern das EMV-Verhalten erheblich.
Für ein breites Einsatzfeld mit mittleren und hohen Frequenzen eignen sich Standard-Ferritkabel-Entstörungselemente sowohl in axialer als auch in Ringform. Für höhere Frequenzen enthalten diese einen Magnesium-Anteil. Einen sehr weiten Frequenzbereich decken Kabel-Ferrite mit einem neuen nanokristallinen Material ab.

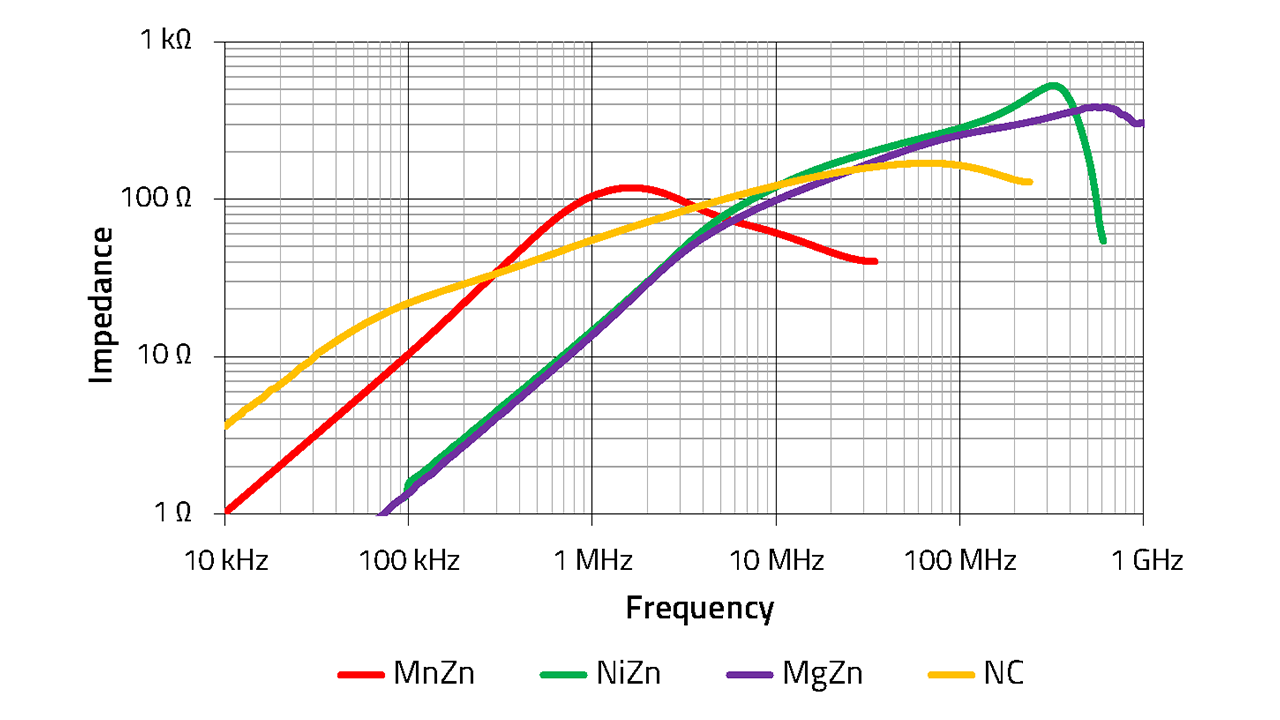

Applikationsmatrix

Wir bieten Lösungen für den kompletten Frequenzbereich

Würth Elektronik Kabel-Ferrite sind so ausgelegt, dass sie in allen Frequenzbereichen die beste Dämpfung bieten.

Erforderlich für die folgenden Automobilanwendungen:

  • Entstörung von Umrichter-verursachten Störimpulsen
  • Rauschunterdrückung bei Elektromotoren
  • Komfortsteigerung durch Vermeidung von Störgeräuschen, Vibrationen und Rauigkeiten (NVH) im EMV Spektrum des Antriebsstrangs
  • Störsignalenunterdrückung bei der Akku-Elektronik

Würth Elektronik hat vier unterschiedliche Serien im Programm, die sämtliche Anforderungen Ihrer Anwendung erfüllen

Kabel-Ferrite zur umfassenden Entstörung

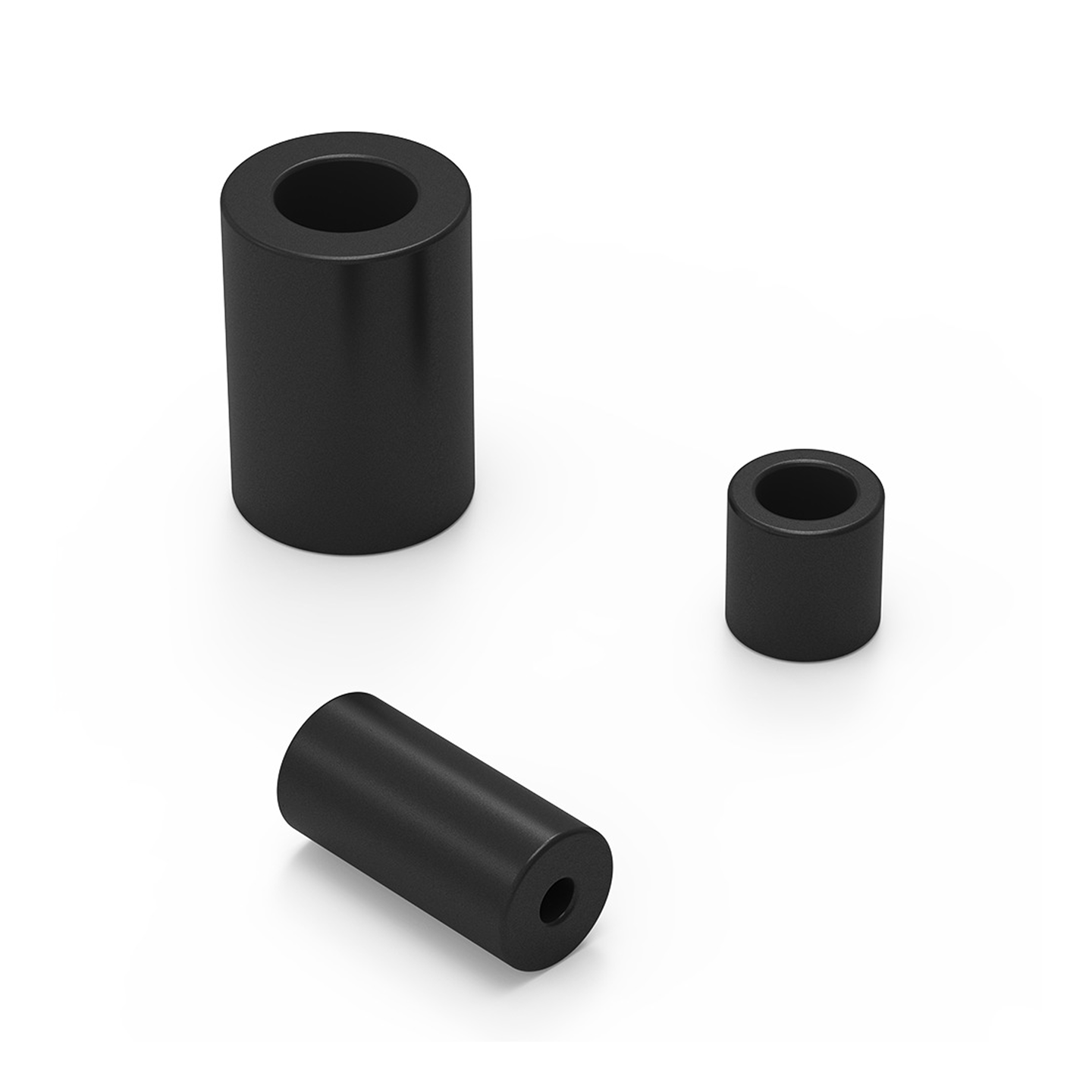

Kabel-Ferrite für das mittlere und obere Frequenzspektrum

Die WE-AEFA Ringkerne sind Kabel-Ferrit-Entstörelemente in axialer Form, die speziell für viele Anwendungsbereiche entwickelt wurden. Das spezielle Spektrum der Unterdrückung ist für mittlere und hohe Störfrequenzen geeignet. Auch in größeren Ausführungen erhältlich.

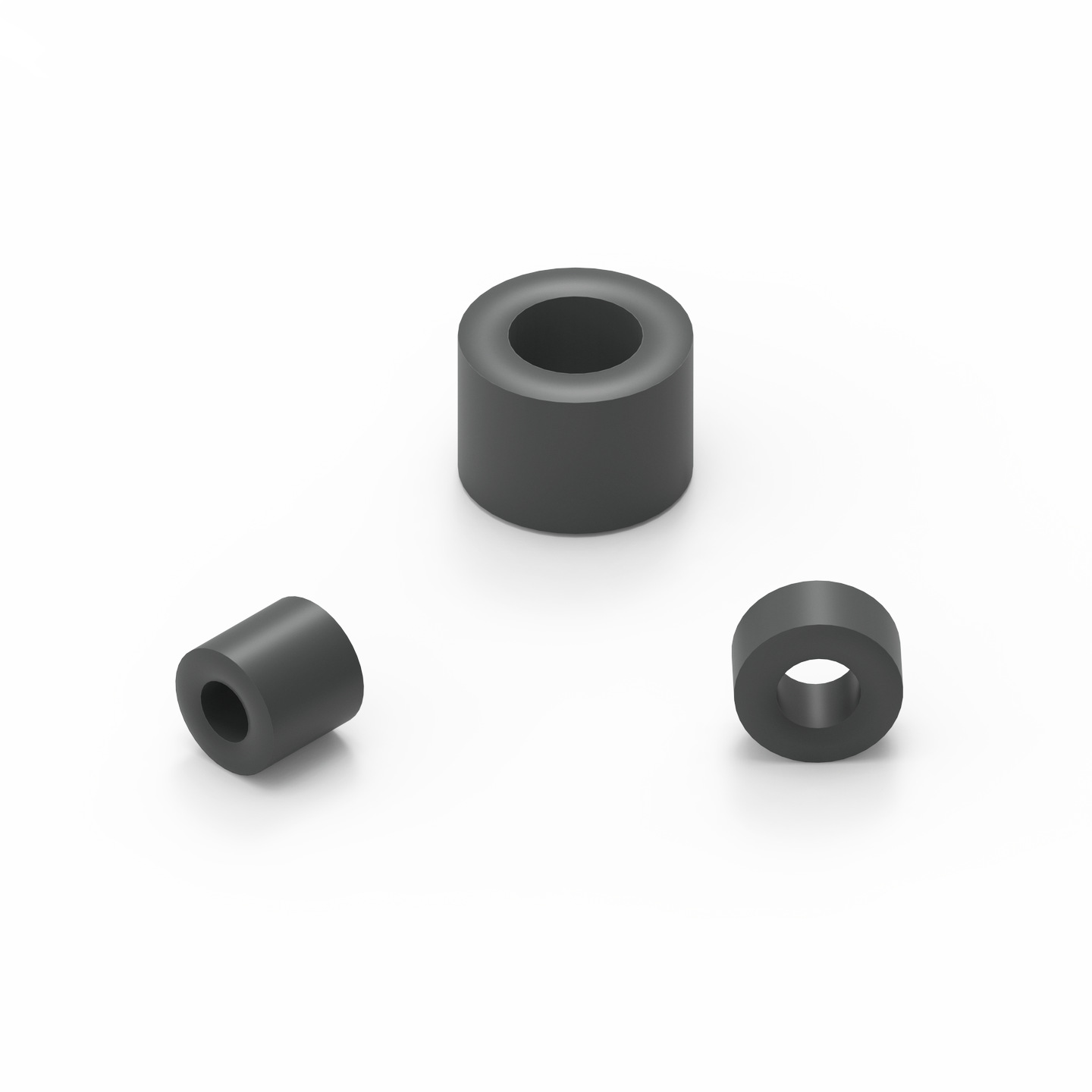

Kabel-Ferrite für das obere Frequenzspektrum

Die WE-TEFA Ringkerne sind EMV-Kabel-Ferrite mit einer Komponente von Mg. Sie eignen sich mit ihrer Impedanz für höhere Frequenzen als der Standard-Typ.

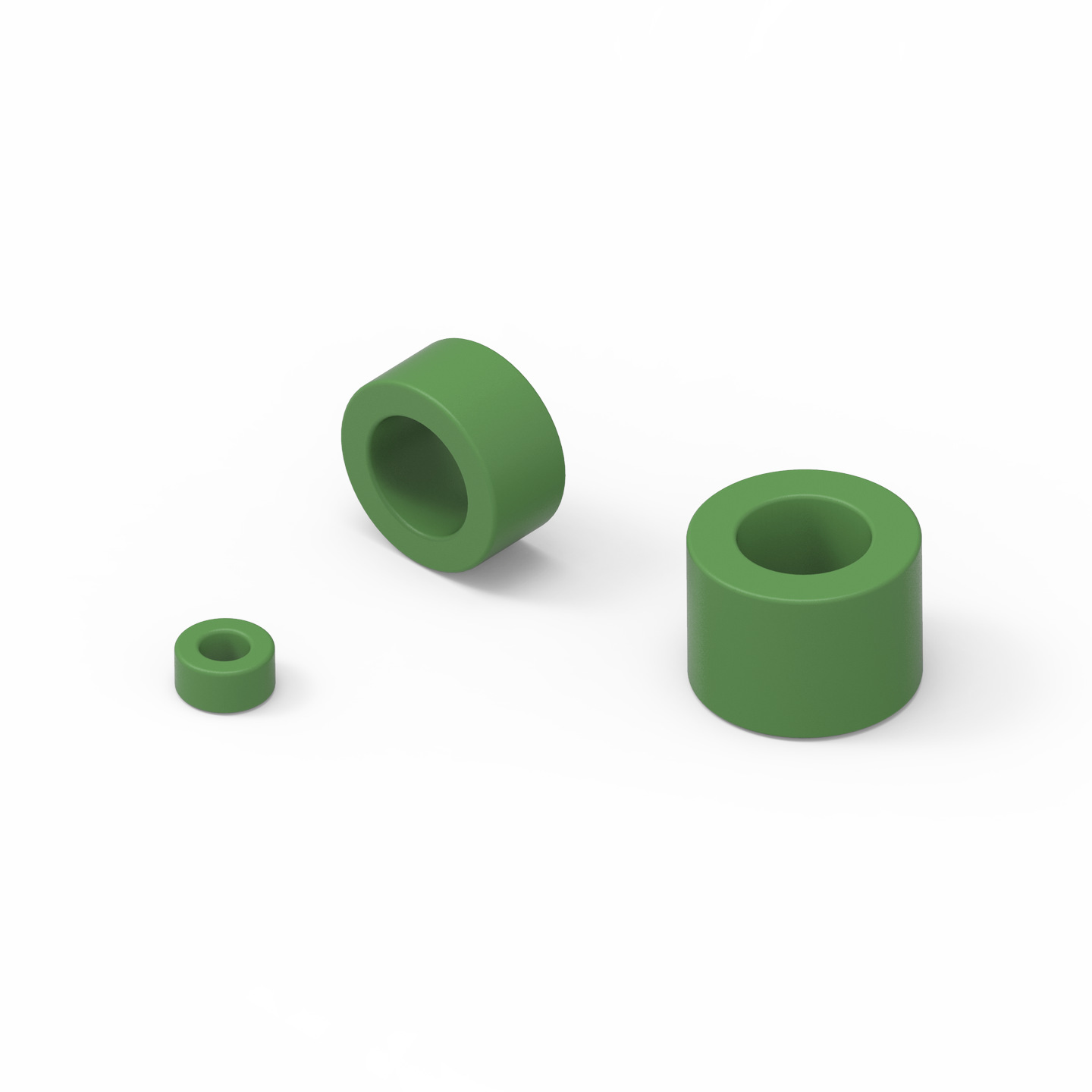

Kabel-Ferrite für das untere und mittlere Frequenzspektrum

Die WE-TEMA Ringkerne sind speziell für den Mittelfrequenzbereich entwickelte EMV-Kabel-Ferrite mit sehr hoher Impedanz.

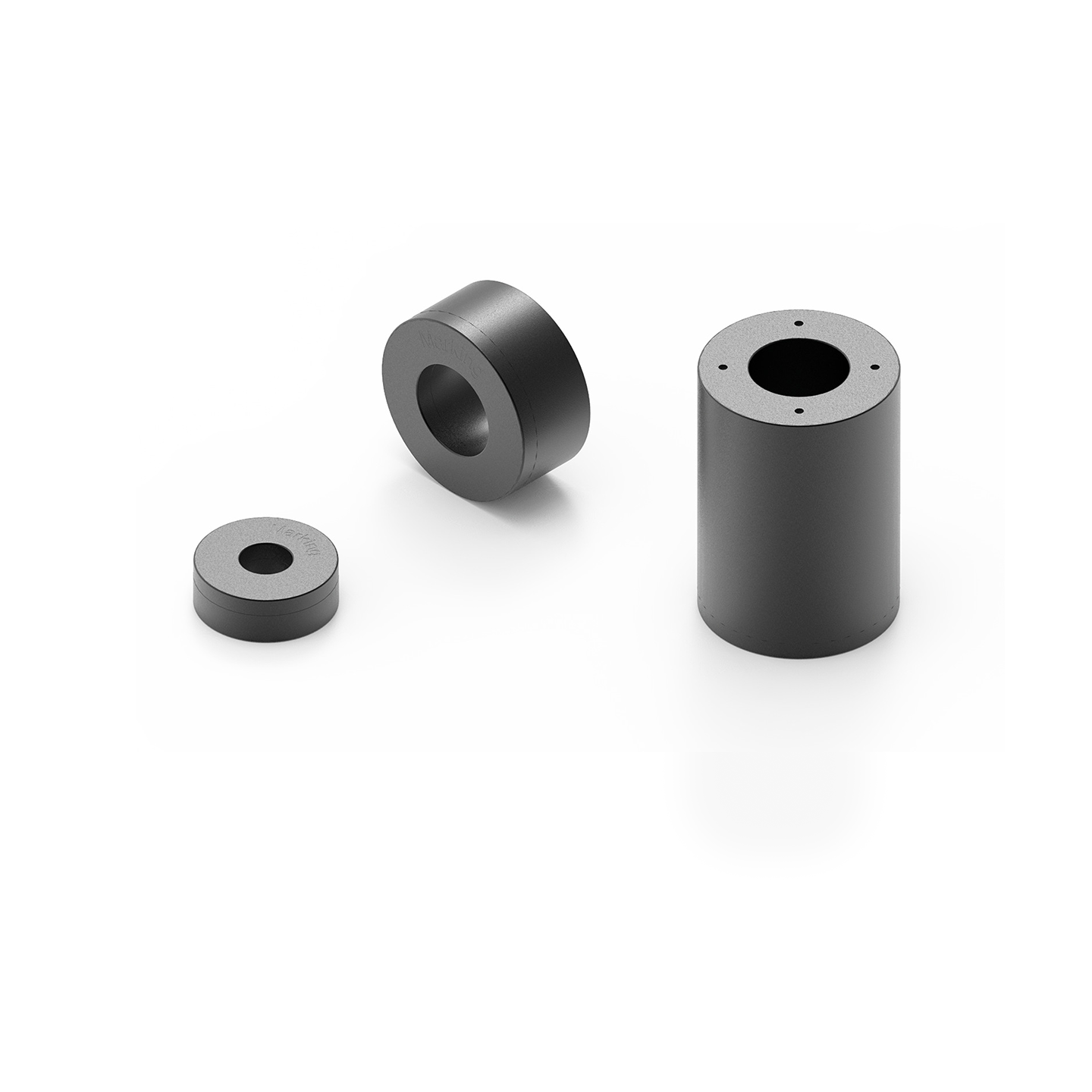

Kabel-Ferrite für ein breites Frequenzspektrum

Die WE-AENA Ringkerne sind EMV-Kabel-Ferrite mit neuester NC-Kernmaterialtechnologie zur Rauschunterdrückung über einen sehr weiten Frequenzbereich. Erhältlich sind sie in vielen verschiedenen Standardgrößen.
