WE-MPSA EMI Multilayer Power Suppression Bead

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart

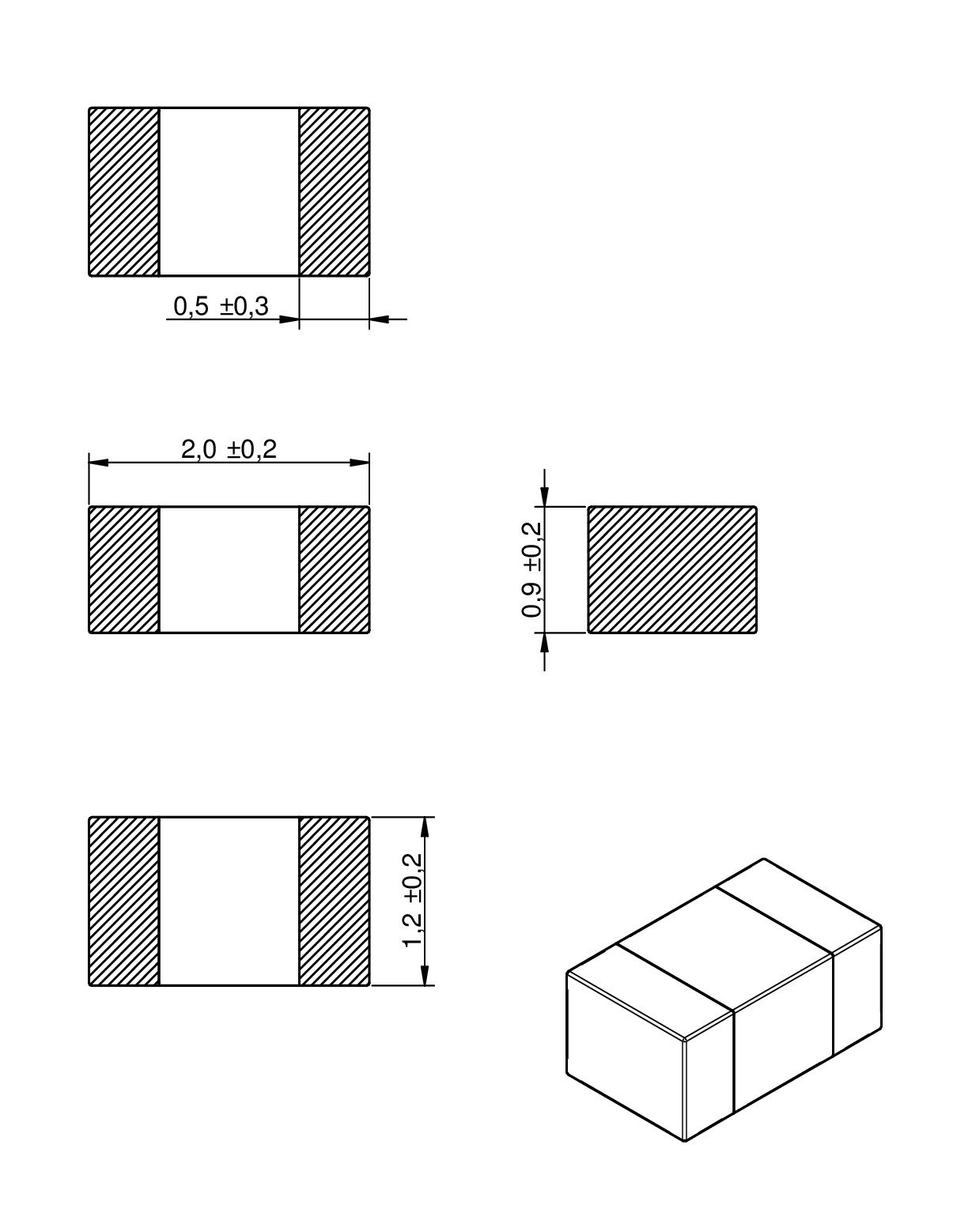

0805		2	1.2	0.9	SMT

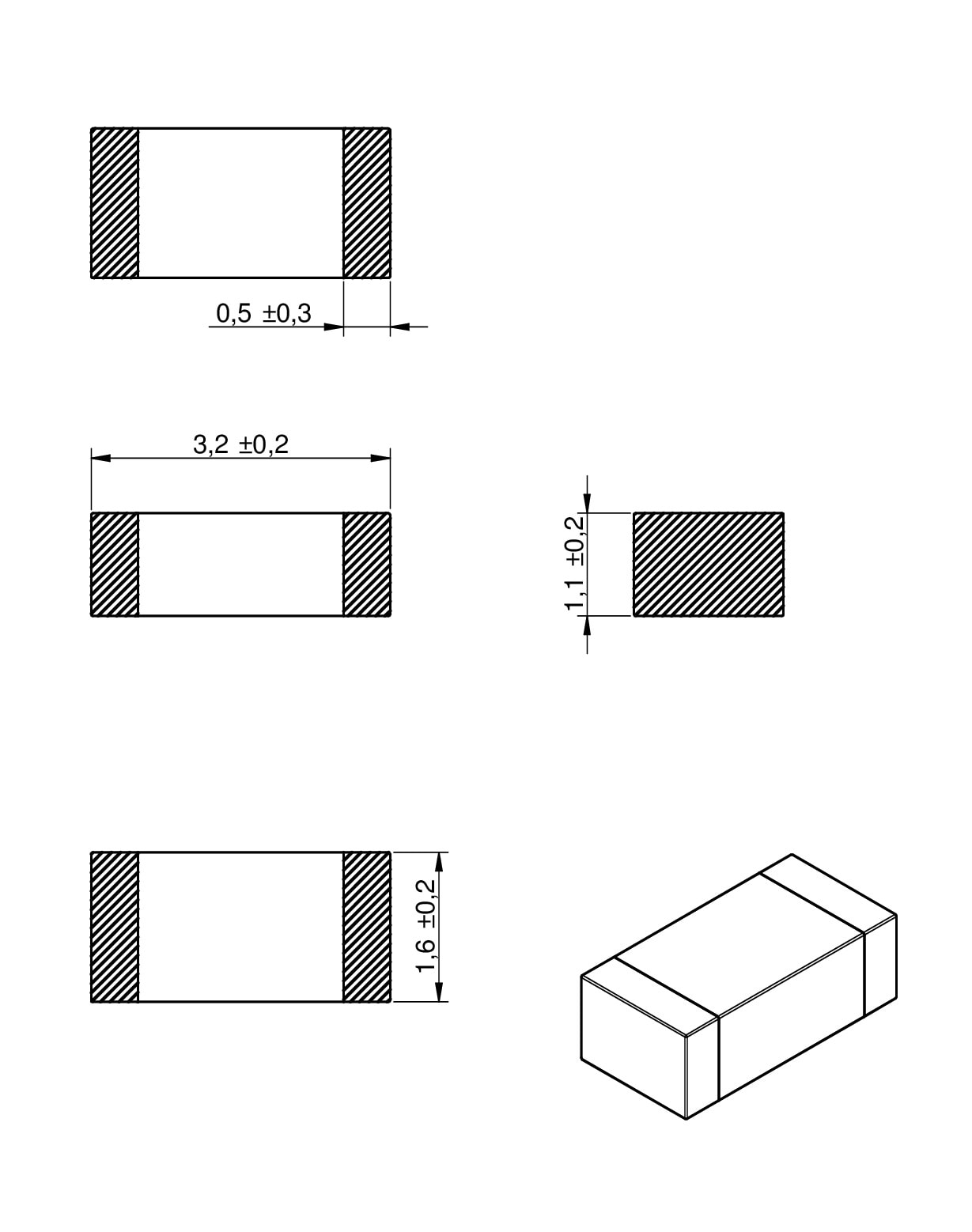

1206		3.2	1.6	1.1	SMT
1612		4.06	3.05	2.28	SMT
1812		4.5	3.2	2.3	SMT

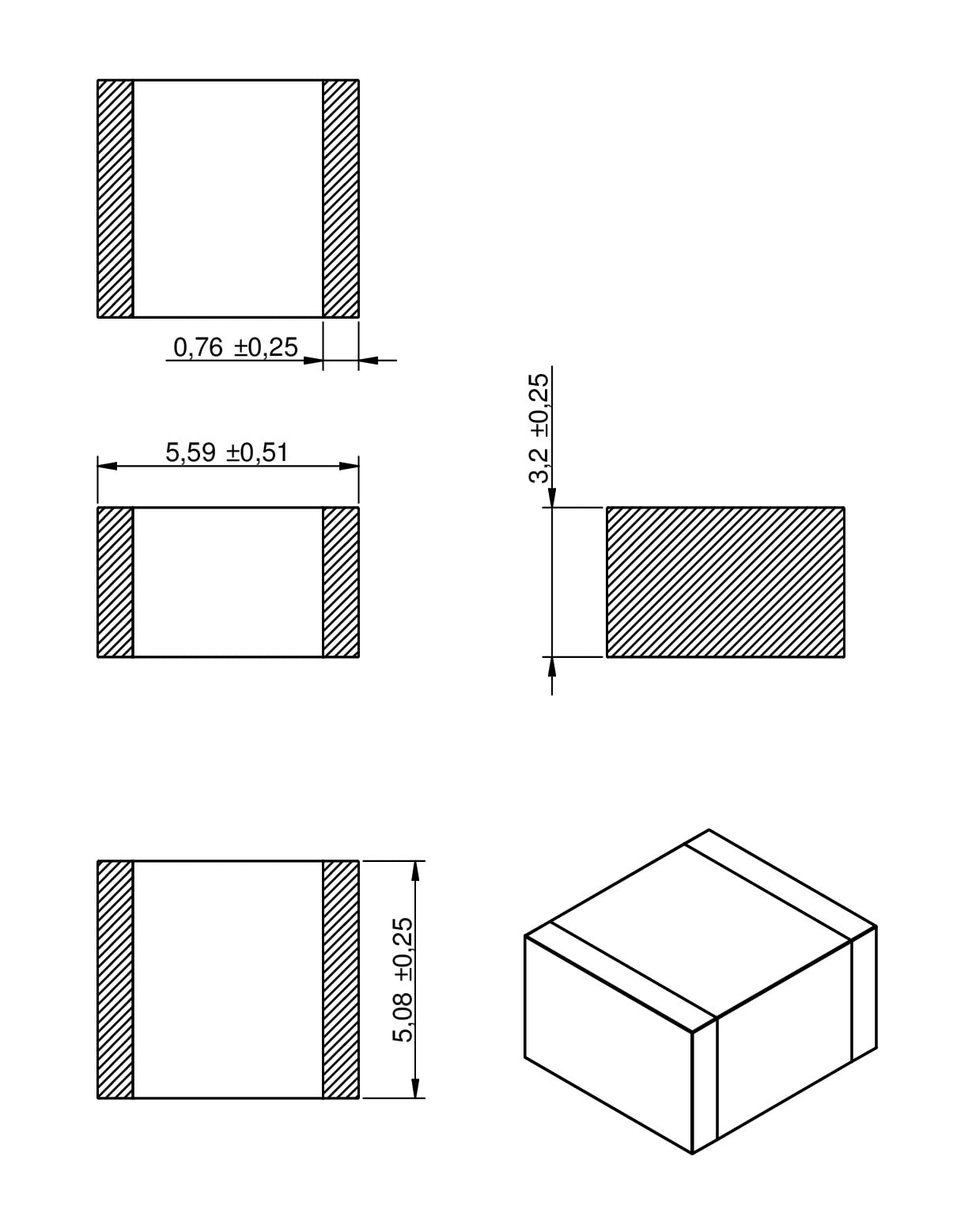

2220		5.59	5.08	1.8	SMT
3312		8.5	3.05	2.28	SMT

Datenblatt

SPEC
Seriesdatasheet_WE-MPSA_V1 (rev1).pdf
|
2.8 MB

LTSpice-Dateien

LT
LTSpice_WE-MPSA (rev23a).zip
|
2.1 KB

Merkmale

Spezifizierte Spitzenstromfähigkeit
Extrem niedrige RDC
Hoher Nennstrom bis 10 A
Betriebstemperatur: - 55 ºC bis +125 ºC
AEC-Q200 zertifiziert
Automotive approved

Anwendung

Filter mit hohen Einschaltstromspitzen
Anwendungen zur Geräuschreduzierung an Antriebssträngen, Body Control und Infotainmentsystemen
Motorentstörung
Batteriemanagementsysteme, DC/DC-Wandler, Audio, etc.
Breitbandunterdrückung

Artikeldaten

Alle

0805

1206

1612

1812

2220

3312

Alle zurücksetzen

Artikeldaten filtern

Artikel in 6 Produktserien anzeigen

Artikel in 6 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	Z @ 100 MHz(Ω)	Z_max(Ω)	I_R(A)	R_DC(mΩ)	Typ	Design Kit	Muster
78279223560	56 Ω, 90 Ω, 10 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MPSA (rev25a).IntLib \| 122.5 KB CDS Cadence_WE-MPSA (rev19a).zip \| 349.6 KB EAG Eagle_WE-MPSA (rev19a).lbr \| 42.3 KB ZUK CadStar_WE-MPSA (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS IGS_WE-MPSA_1612 (rev1).igs \| 77.1 KB STP STP_WE-MPSA_1612 (rev1).stp \| 62.6 KB Elektrische Modelle ZIP ADS ADS_WE-MPSA (rev24a).zip \| 1 MB PSP PSpice_WE-MPSA (rev23a).zip \| 4.9 KB S S-Parameter_WE-MPSA (rev25a).zip \| 4.9 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz56 Ω	Maximale Impedanz90 Ω	Nennstrom10 A	Gleichstromwiderstand4 mΩ	TypHochstrom	Design Kit 782001
78279220800	80 Ω, 120 Ω, 4 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MPSA (rev25a).IntLib \| 122.5 KB CDS Cadence_WE-MPSA (rev19a).zip \| 349.6 KB EAG Eagle_WE-MPSA (rev19a).lbr \| 42.3 KB ZUK CadStar_WE-MPSA (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS IGS_WE-MPSA_0805 (rev1).igs \| 158.2 KB STP STP_WE-MPSA_0805 (rev1).stp \| 34.6 KB Elektrische Modelle ZIP ADS ADS_WE-MPSA (rev24a).zip \| 1 MB PSP PSpice_WE-MPSA (rev23a).zip \| 4.9 KB S S-Parameter_WE-MPSA (rev25a).zip \| 4.9 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz80 Ω	Maximale Impedanz120 Ω	Nennstrom4 A	Gleichstromwiderstand18 mΩ	TypHochstrom	Design Kit 782001
78279226101	100 Ω, 160 Ω, 8 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MPSA (rev25a).IntLib \| 122.5 KB CDS Cadence_WE-MPSA (rev19a).zip \| 349.6 KB EAG Eagle_WE-MPSA (rev19a).lbr \| 42.3 KB ZUK CadStar_WE-MPSA (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS IGS_WE-MPSA_1812 (rev1).igs \| 157.1 KB STP STP_WE-MPSA_1812 (rev1).stp \| 62.6 KB Elektrische Modelle ZIP ADS ADS_WE-MPSA (rev24a).zip \| 1 MB PSP PSpice_WE-MPSA (rev23a).zip \| 4.9 KB S S-Parameter_WE-MPSA (rev25a).zip \| 4.9 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz100 Ω	Maximale Impedanz160 Ω	Nennstrom8 A	Gleichstromwiderstand6 mΩ	TypHochstrom	Design Kit 782001
78279225101	100 Ω, 160 Ω, 10 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MPSA (rev25a).IntLib \| 122.5 KB CDS Cadence_WE-MPSA (rev19a).zip \| 349.6 KB EAG Eagle_WE-MPSA (rev19a).lbr \| 42.3 KB ZUK CadStar_WE-MPSA (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS IGS_WE-MPSA_3312 (rev1).igs \| 77.1 KB STP STP_WE-MPSA_3312 (rev1).stp \| 62.5 KB Elektrische Modelle ZIP ADS ADS_WE-MPSA (rev24a).zip \| 1 MB PSP PSpice_WE-MPSA (rev23a).zip \| 4.9 KB S S-Parameter_WE-MPSA (rev25a).zip \| 4.9 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz100 Ω	Maximale Impedanz160 Ω	Nennstrom10 A	Gleichstromwiderstand4 mΩ	TypHochstrom	Design Kit 782001
78279224101	100 Ω, 160 Ω, 7 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MPSA (rev25a).IntLib \| 122.5 KB CDS Cadence_WE-MPSA (rev19a).zip \| 349.6 KB EAG Eagle_WE-MPSA (rev19a).lbr \| 42.3 KB ZUK CadStar_WE-MPSA (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS IGS_WE-MPSA_2220_1_8 (rev1).igs \| 158.4 KB STP STP_WE-MPSA_2220_1_8 (rev1).stp \| 62.6 KB Elektrische Modelle ZIP ADS ADS_WE-MPSA (rev24a).zip \| 1 MB PSP PSpice_WE-MPSA (rev23a).zip \| 4.9 KB S S-Parameter_WE-MPSA (rev25a).zip \| 4.9 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz100 Ω	Maximale Impedanz160 Ω	Nennstrom7 A	Gleichstromwiderstand5 mΩ	TypHochstrom	Design Kit 782001
78279224151	150 Ω, 230 Ω, 5 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MPSA (rev25a).IntLib \| 122.5 KB CDS Cadence_WE-MPSA (rev19a).zip \| 349.6 KB EAG Eagle_WE-MPSA (rev19a).lbr \| 42.3 KB ZUK CadStar_WE-MPSA (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS IGS_WE-MPSA_2220_1_8 (rev1).igs \| 158.4 KB STP STP_WE-MPSA_2220_1_8 (rev1).stp \| 62.6 KB Elektrische Modelle ZIP ADS ADS_WE-MPSA (rev24a).zip \| 1 MB PSP PSpice_WE-MPSA (rev23a).zip \| 4.9 KB S S-Parameter_WE-MPSA (rev25a).zip \| 4.9 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz150 Ω	Maximale Impedanz230 Ω	Nennstrom5 A	Gleichstromwiderstand10 mΩ	TypHochstrom	Design Kit 782001
78279224171	170 Ω, 280 Ω, 4 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MPSA (rev25a).IntLib \| 122.5 KB CDS Cadence_WE-MPSA (rev19a).zip \| 349.6 KB EAG Eagle_WE-MPSA (rev19a).lbr \| 42.3 KB ZUK CadStar_WE-MPSA (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS IGS_WE-MPSA_2220_78279224171 (rev1).igs \| 77 KB STP STP_WE-MPSA_2220_78279224171 (rev1).stp \| 62.6 KB Elektrische Modelle ZIP ADS ADS_WE-MPSA (rev24a).zip \| 1 MB PSP PSpice_WE-MPSA (rev23a).zip \| 4.9 KB S S-Parameter_WE-MPSA (rev25a).zip \| 4.9 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz170 Ω	Maximale Impedanz280 Ω	Nennstrom4 A	Gleichstromwiderstand15 mΩ	TypHochstrom	Design Kit 782001
78279224181	180 Ω, 240 Ω, 5 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MPSA (rev25a).IntLib \| 122.5 KB CDS Cadence_WE-MPSA (rev19a).zip \| 349.6 KB EAG Eagle_WE-MPSA (rev19a).lbr \| 42.3 KB ZUK CadStar_WE-MPSA (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS IGS_WE-MPSA_2220_1_8 (rev1).igs \| 158.4 KB STP STP_WE-MPSA_2220_1_8 (rev1).stp \| 62.6 KB Elektrische Modelle ZIP ADS ADS_WE-MPSA (rev24a).zip \| 1 MB PSP PSpice_WE-MPSA (rev23a).zip \| 4.9 KB S S-Parameter_WE-MPSA (rev25a).zip \| 4.9 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz180 Ω	Maximale Impedanz240 Ω	Nennstrom5 A	Gleichstromwiderstand10 mΩ	TypHochstrom	Design Kit 782001
78279224251	250 Ω, 300 Ω, 4 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MPSA (rev25a).IntLib \| 122.5 KB CDS Cadence_WE-MPSA (rev19a).zip \| 349.6 KB EAG Eagle_WE-MPSA (rev19a).lbr \| 42.3 KB ZUK CadStar_WE-MPSA (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS IGS_WE-MPSA_2220_1_8 (rev1).igs \| 158.4 KB STP STP_WE-MPSA_2220_1_8 (rev1).stp \| 62.6 KB Elektrische Modelle ZIP ADS ADS_WE-MPSA (rev24a).zip \| 1 MB PSP PSpice_WE-MPSA (rev23a).zip \| 4.9 KB S S-Parameter_WE-MPSA (rev25a).zip \| 4.9 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz250 Ω	Maximale Impedanz300 Ω	Nennstrom4 A	Gleichstromwiderstand12 mΩ	TypHochstrom	Design Kit –
78279224271	270 Ω, 350 Ω, 4 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MPSA (rev25a).IntLib \| 122.5 KB CDS Cadence_WE-MPSA (rev19a).zip \| 349.6 KB EAG Eagle_WE-MPSA (rev19a).lbr \| 42.3 KB ZUK CadStar_WE-MPSA (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS IGS_WE-MPSA_2220_3_2 (rev1).igs \| 157.2 KB STP STP_WE-MPSA_2220_3_2 (rev1).stp \| 62.5 KB Elektrische Modelle ZIP ADS ADS_WE-MPSA (rev24a).zip \| 1 MB PSP PSpice_WE-MPSA (rev23a).zip \| 4.9 KB S S-Parameter_WE-MPSA (rev25a).zip \| 4.9 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz270 Ω	Maximale Impedanz350 Ω	Nennstrom4 A	Gleichstromwiderstand20 mΩ	TypHochstrom	Design Kit 782001
78279221281	280 Ω, 288 Ω, 3.5 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MPSA (rev25a).IntLib \| 122.5 KB CDS Cadence_WE-MPSA (rev19a).zip \| 349.6 KB EAG Eagle_WE-MPSA (rev19a).lbr \| 42.3 KB ZUK CadStar_WE-MPSA (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS IGS_WE-MPSA_1206 (rev1).igs \| 76.6 KB STP STP_WE-MPSA_1206 (rev1).stp \| 62.9 KB Elektrische Modelle ZIP ADS ADS_WE-MPSA (rev24a).zip \| 1 MB PSP PSpice_WE-MPSA (rev23a).zip \| 4.9 KB S S-Parameter_WE-MPSA (rev25a).zip \| 4.9 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz280 Ω	Maximale Impedanz288 Ω	Nennstrom3.5 A	Gleichstromwiderstand35 mΩ	TypHochstrom	Design Kit 782001
78279220321	320 Ω, 347 Ω, 2.5 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MPSA (rev25a).IntLib \| 122.5 KB CDS Cadence_WE-MPSA (rev19a).zip \| 349.6 KB EAG Eagle_WE-MPSA (rev19a).lbr \| 42.3 KB ZUK CadStar_WE-MPSA (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS IGS_WE-MPSA_0805 (rev1).igs \| 158.2 KB STP STP_WE-MPSA_0805 (rev1).stp \| 34.6 KB Elektrische Modelle ZIP ADS ADS_WE-MPSA (rev24a).zip \| 1 MB PSP PSpice_WE-MPSA (rev23a).zip \| 4.9 KB S S-Parameter_WE-MPSA (rev25a).zip \| 4.9 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz320 Ω	Maximale Impedanz347 Ω	Nennstrom2.5 A	Gleichstromwiderstand50 mΩ	TypHochstrom	Design Kit 782001
78279224401	400 Ω, 460 Ω, 4.5 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MPSA (rev25a).IntLib \| 122.5 KB CDS Cadence_WE-MPSA (rev19a).zip \| 349.6 KB EAG Eagle_WE-MPSA (rev19a).lbr \| 42.3 KB ZUK CadStar_WE-MPSA (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS IGS_WE-MPSA_2220_3_2 (rev1).igs \| 157.2 KB STP STP_WE-MPSA_2220_3_2 (rev1).stp \| 62.5 KB Elektrische Modelle ZIP ADS ADS_WE-MPSA (rev24a).zip \| 1 MB PSP PSpice_WE-MPSA (rev23a).zip \| 4.9 KB S S-Parameter_WE-MPSA (rev25a).zip \| 4.9 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz400 Ω	Maximale Impedanz460 Ω	Nennstrom4.5 A	Gleichstromwiderstand20 mΩ	TypHochstrom	Design Kit 782001
78279224551	550 Ω, 660 Ω, 4 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MPSA (rev25a).IntLib \| 122.5 KB CDS Cadence_WE-MPSA (rev19a).zip \| 349.6 KB EAG Eagle_WE-MPSA (rev19a).lbr \| 42.3 KB ZUK CadStar_WE-MPSA (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS IGS_WE-MPSA_2220_78279224551 (rev1).igs \| 158.4 KB STP STP_WE-MPSA_2220_78279224551 (rev1).stp \| 62.6 KB Elektrische Modelle ZIP ADS ADS_WE-MPSA (rev24a).zip \| 1 MB PSP PSpice_WE-MPSA (rev23a).zip \| 4.9 KB S S-Parameter_WE-MPSA (rev25a).zip \| 4.9 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz550 Ω	Maximale Impedanz660 Ω	Nennstrom4 A	Gleichstromwiderstand35 mΩ	TypHochstrom	Design Kit 782001
78279220601	600 Ω, 551 Ω, 2.1 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MPSA (rev25a).IntLib \| 122.5 KB CDS Cadence_WE-MPSA (rev19a).zip \| 349.6 KB EAG Eagle_WE-MPSA (rev19a).lbr \| 42.3 KB ZUK CadStar_WE-MPSA (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS IGS_WE-MPSA_0805 (rev1).igs \| 158.2 KB STP STP_WE-MPSA_0805 (rev1).stp \| 34.6 KB Elektrische Modelle ZIP ADS ADS_WE-MPSA (rev24a).zip \| 1 MB PSP PSpice_WE-MPSA (rev23a).zip \| 4.9 KB S S-Parameter_WE-MPSA (rev25a).zip \| 4.9 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz600 Ω	Maximale Impedanz551 Ω	Nennstrom2.1 A	Gleichstromwiderstand80 mΩ	TypHochstrom	Design Kit 782001
78279221601	600 Ω, 610 Ω, 2.5 A	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MPSA (rev25a).IntLib \| 122.5 KB CDS Cadence_WE-MPSA (rev19a).zip \| 349.6 KB EAG Eagle_WE-MPSA (rev19a).lbr \| 42.3 KB ZUK CadStar_WE-MPSA (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS IGS_WE-MPSA_1206 (rev1).igs \| 76.6 KB STP STP_WE-MPSA_1206 (rev1).stp \| 62.9 KB Elektrische Modelle ZIP ADS ADS_WE-MPSA (rev24a).zip \| 1 MB PSP PSpice_WE-MPSA (rev23a).zip \| 4.9 KB S S-Parameter_WE-MPSA (rev25a).zip \| 4.9 MB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz600 Ω	Maximale Impedanz610 Ω	Nennstrom2.5 A	Gleichstromwiderstand50 mΩ	TypHochstrom	Design Kit 782001
