WE-LQFS SMT-Speicherdrossel

Bauform	L (mm)	B (mm)	H (mm)	Montageart

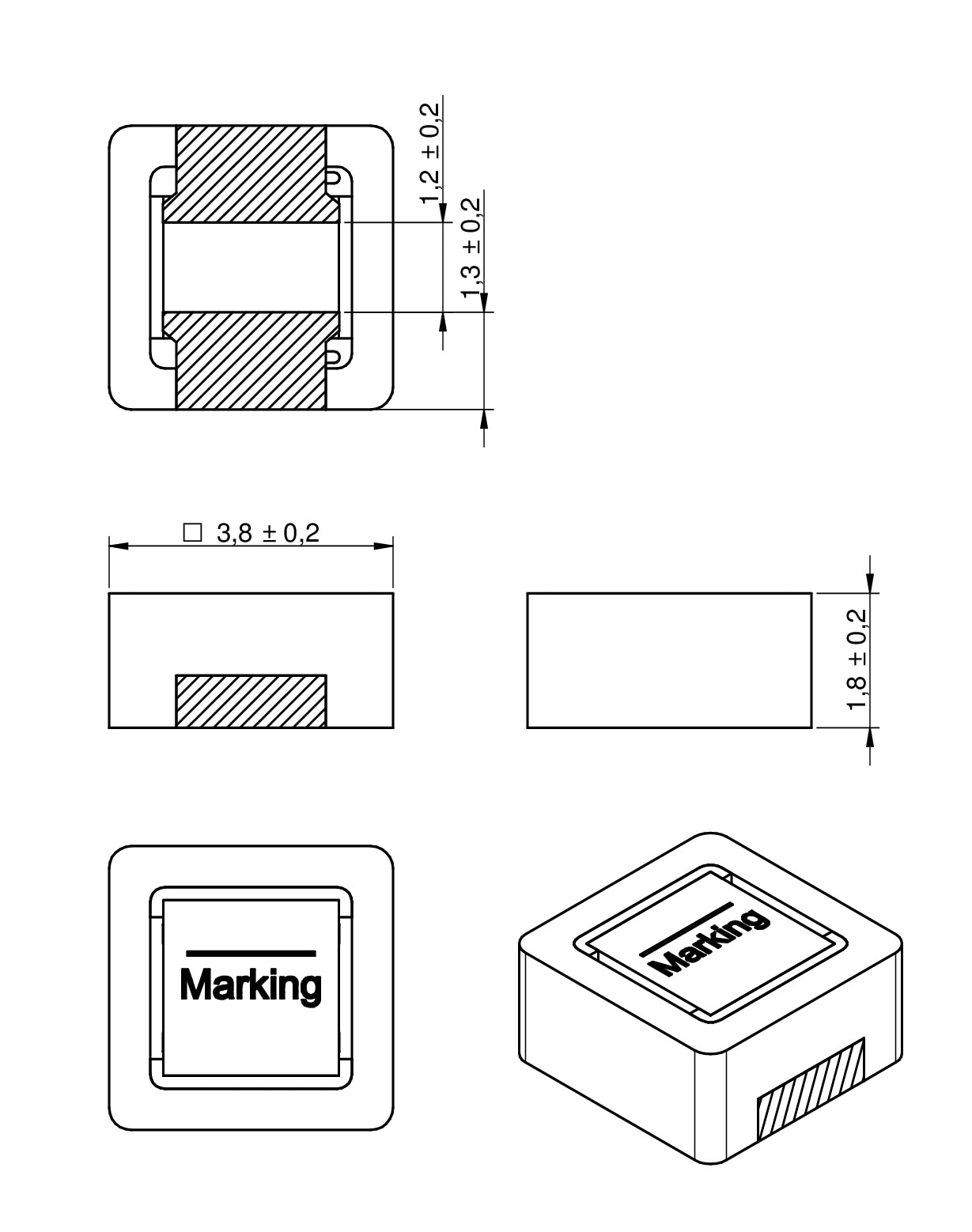

3818	3.8	3.8	1.8	SMT

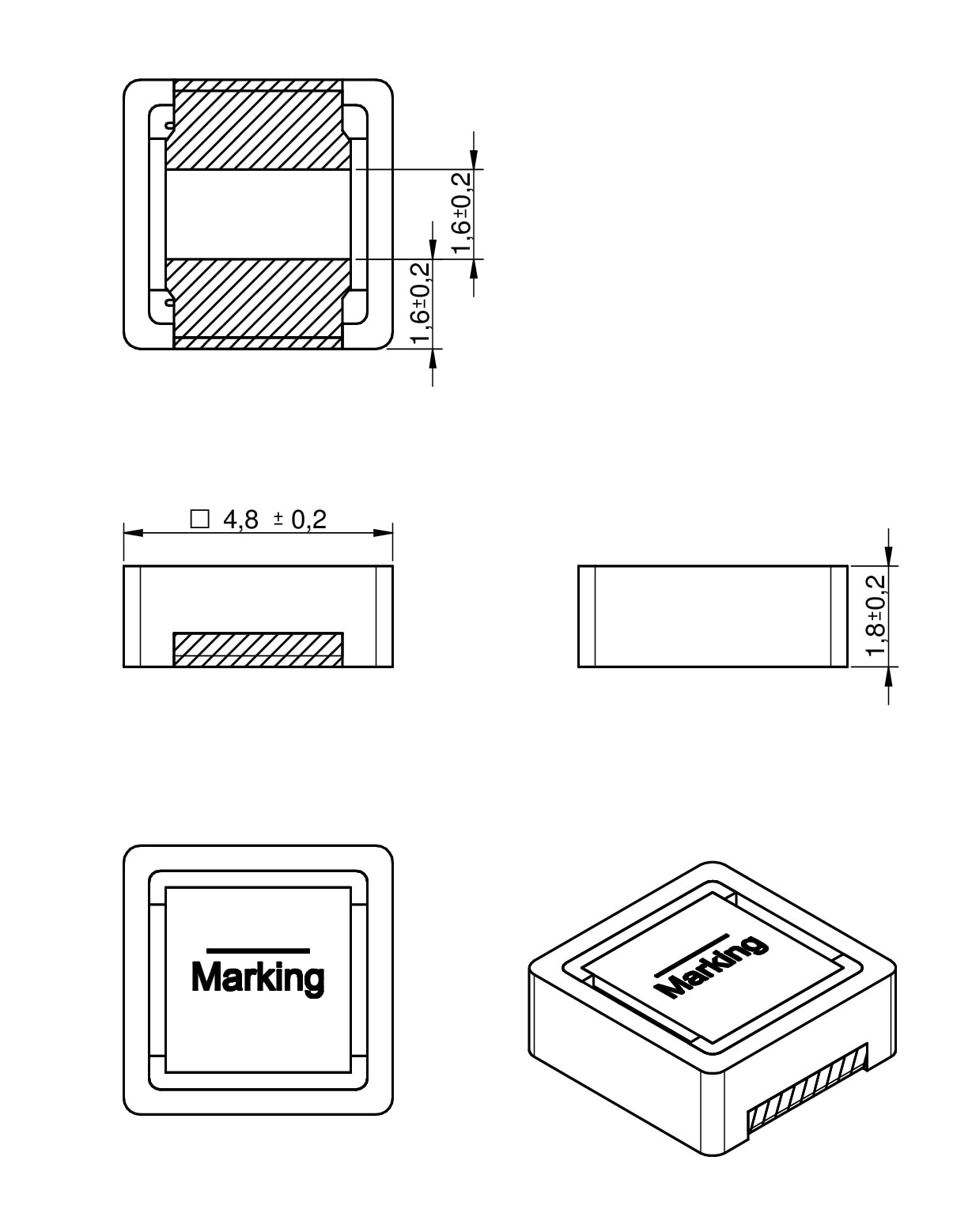

4818	4.8	4.8	1.8	SMT

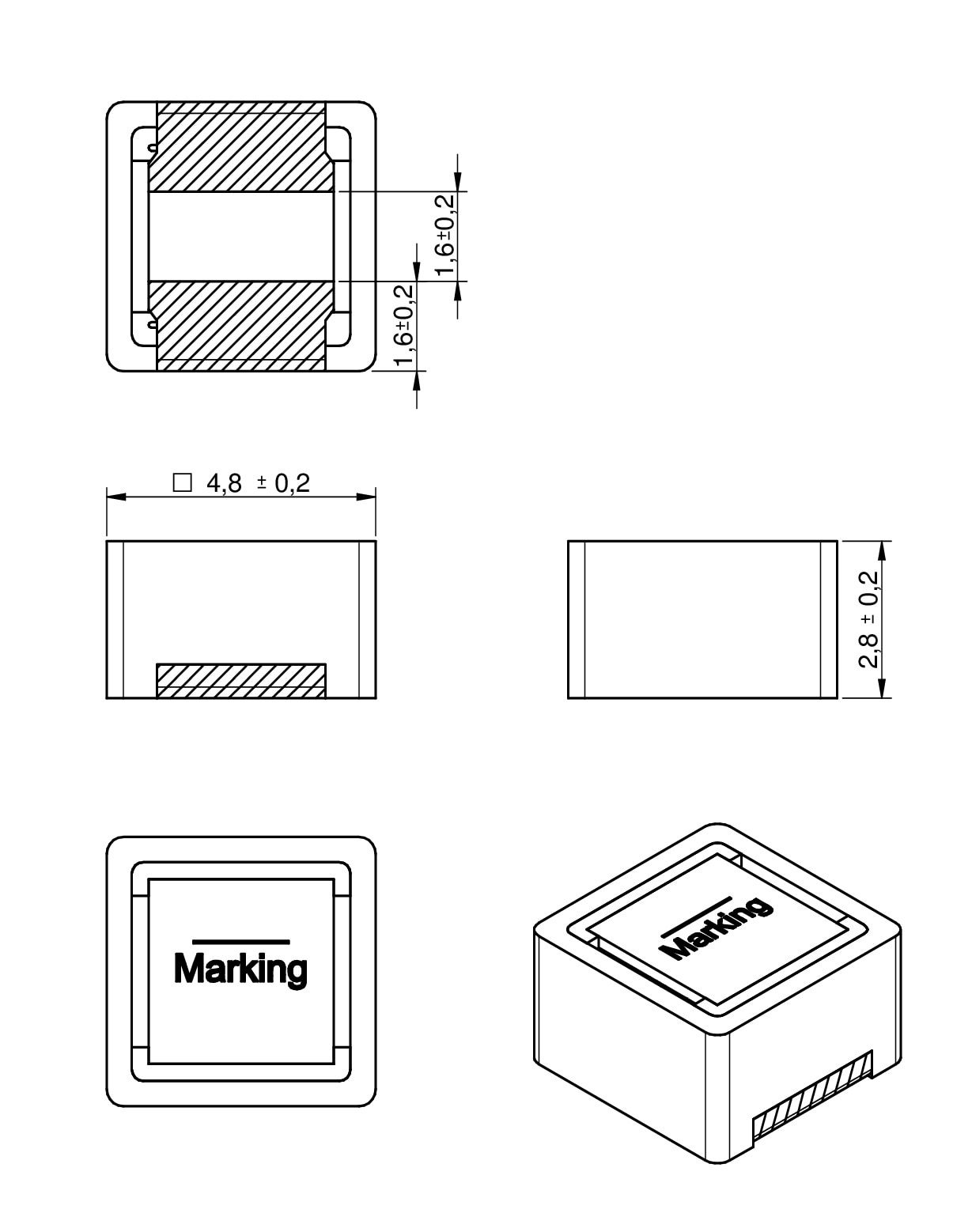

4828	4.8	4.8	2.8	SMT

LTSpice-Dateien

LT
LTSpice_WE-LQFS (rev22a).zip
|
3 KB

Merkmale

Kompaktes, geschirmtes Speicherdrossel-Design
Vollgeschirmte Version der WE-LQ-Serie
100% Lötpadkompatibel zur WE-LQ-Serie
Betriebstemperatur: -40°C bis +125°C

Anwendung

Integrierte DC/DC-Wandler
Schaltregler mit hohem Wirkungsgrad
Tragbare Geräte (Smartphones, Digitalkamera, Tablets, etc.)
Embedded PC-Karten

Application Notes

Artikeldaten

Alle

3818

4818

4828

Alle zurücksetzen

Artikeldaten filtern

Artikel in 3 Produktserien anzeigen

Artikel in 3 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L(µH)	I_R(A)	I_SAT(A)	R_{DC max.}(mΩ)	f_res(MHz)	Montageart	Design Kit
74406032010	1 µH, 2.5 A, 2.15 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-3818 (rev1).igs \| 1.7 MB STP Download_STP_WE-LQFS-3818 (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1 µH	Nennstrom2.5 A	Sättigungsstrom2.15 A	Gleichstromwiderstand31 mΩ	Eigenresonanzfrequenz264 MHz	MontageartSMT	Design Kit 7440601
74406042010	1 µH, 4.47 A, 4.06 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-4818 (rev1).igs \| 1.5 MB STP Download_STP_WE-LQFS-4818 (rev1).stp \| 609 KB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1 µH	Nennstrom4.47 A	Sättigungsstrom4.06 A	Gleichstromwiderstand23 mΩ	Eigenresonanzfrequenz237 MHz	MontageartSMT	Design Kit 7440601
74406043012	1.2 µH, 3.61 A, 3.06 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-4828 (rev1).igs \| 1.5 MB STP Download_STP_WE-LQFS-4828 (rev1).stp \| 682.7 KB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1.2 µH	Nennstrom3.61 A	Sättigungsstrom3.06 A	Gleichstromwiderstand21 mΩ	Eigenresonanzfrequenz237 MHz	MontageartSMT	Design Kit 7440601
74406032015	1.5 µH, 2.25 A, 1.92 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-3818 (rev1).igs \| 1.7 MB STP Download_STP_WE-LQFS-3818 (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1.5 µH	Nennstrom2.25 A	Sättigungsstrom1.92 A	Gleichstromwiderstand39 mΩ	Eigenresonanzfrequenz215 MHz	MontageartSMT	Design Kit 7440601
74406042015	1.5 µH, 3.9 A, 3.08 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-4818 (rev1).igs \| 1.5 MB STP Download_STP_WE-LQFS-4818 (rev1).stp \| 609 KB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1.5 µH	Nennstrom3.9 A	Sättigungsstrom3.08 A	Gleichstromwiderstand30 mΩ	Eigenresonanzfrequenz176 MHz	MontageartSMT	Design Kit 7440601
74406042022	2.2 µH, 3.36 A, 2.73 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-4818 (rev1).igs \| 1.5 MB STP Download_STP_WE-LQFS-4818 (rev1).stp \| 609 KB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2.2 µH	Nennstrom3.36 A	Sättigungsstrom2.73 A	Gleichstromwiderstand40 mΩ	Eigenresonanzfrequenz132 MHz	MontageartSMT	Design Kit –
74406043027	2.7 µH, 2.93 A, 2.07 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-4828 (rev1).igs \| 1.5 MB STP Download_STP_WE-LQFS-4828 (rev1).stp \| 682.7 KB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2.7 µH	Nennstrom2.93 A	Sättigungsstrom2.07 A	Gleichstromwiderstand32 mΩ	Eigenresonanzfrequenz119 MHz	MontageartSMT	Design Kit 7440601
74406032033	3.3 µH, 1.59 A, 1.31 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-3818 (rev1).igs \| 1.7 MB STP Download_STP_WE-LQFS-3818 (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.3 µH	Nennstrom1.59 A	Sättigungsstrom1.31 A	Gleichstromwiderstand77 mΩ	Eigenresonanzfrequenz132 MHz	MontageartSMT	Design Kit 7440601
74406042033	3.3 µH, 2.72 A, 2.12 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-4818 (rev1).igs \| 1.5 MB STP Download_STP_WE-LQFS-4818 (rev1).stp \| 609 KB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.3 µH	Nennstrom2.72 A	Sättigungsstrom2.12 A	Gleichstromwiderstand61 mΩ	Eigenresonanzfrequenz99 MHz	MontageartSMT	Design Kit 7440601
74406032047	4.7 µH, 1.36 A, 1.07 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-3818 (rev1).igs \| 1.7 MB STP Download_STP_WE-LQFS-3818 (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Nennstrom1.36 A	Sättigungsstrom1.07 A	Gleichstromwiderstand110 mΩ	Eigenresonanzfrequenz99 MHz	MontageartSMT	Design Kit 7440601
74406042047	4.7 µH, 2.39 A, 1.53 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-4818 (rev1).igs \| 1.5 MB STP Download_STP_WE-LQFS-4818 (rev1).stp \| 609 KB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Nennstrom2.39 A	Sättigungsstrom1.53 A	Gleichstromwiderstand70 mΩ	Eigenresonanzfrequenz89 MHz	MontageartSMT	Design Kit 7440601
74406043047	4.7 µH, 2.3 A, 1.62 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-4828 (rev1).igs \| 1.5 MB STP Download_STP_WE-LQFS-4828 (rev1).stp \| 682.7 KB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Nennstrom2.3 A	Sättigungsstrom1.62 A	Gleichstromwiderstand51 mΩ	Eigenresonanzfrequenz81 MHz	MontageartSMT	Design Kit 7440601
74406032068	6.8 µH, 1.15 A, 0.88 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-3818 (rev1).igs \| 1.7 MB STP Download_STP_WE-LQFS-3818 (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität6.8 µH	Nennstrom1.15 A	Sättigungsstrom0.88 A	Gleichstromwiderstand153 mΩ	Eigenresonanzfrequenz81 MHz	MontageartSMT	Design Kit 7440601
74406042068	6.8 µH, 2.04 A, 1.26 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-4818 (rev1).igs \| 1.5 MB STP Download_STP_WE-LQFS-4818 (rev1).stp \| 609 KB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität6.8 µH	Nennstrom2.04 A	Sättigungsstrom1.26 A	Gleichstromwiderstand97 mΩ	Eigenresonanzfrequenz60 MHz	MontageartSMT	Design Kit 7440601
74406043068	6.8 µH, 2.05 A, 1.52 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-4828 (rev1).igs \| 1.5 MB STP Download_STP_WE-LQFS-4828 (rev1).stp \| 682.7 KB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität6.8 µH	Nennstrom2.05 A	Sättigungsstrom1.52 A	Gleichstromwiderstand64 mΩ	Eigenresonanzfrequenz66 MHz	MontageartSMT	Design Kit 7440601
74406032100	10 µH, 0.94 A, 0.75 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-3818 (rev1).igs \| 1.7 MB STP Download_STP_WE-LQFS-3818 (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Nennstrom0.94 A	Sättigungsstrom0.75 A	Gleichstromwiderstand228 mΩ	Eigenresonanzfrequenz66 MHz	MontageartSMT	Design Kit 7440601
74406042100	10 µH, 1.61 A, 1.1 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-4818 (rev1).igs \| 1.5 MB STP Download_STP_WE-LQFS-4818 (rev1).stp \| 609 KB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Nennstrom1.61 A	Sättigungsstrom1.1 A	Gleichstromwiderstand133 mΩ	Eigenresonanzfrequenz45 MHz	MontageartSMT	Design Kit 7440601
74406043100	10 µH, 1.77 A, 1.22 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-4828 (rev1).igs \| 1.5 MB STP Download_STP_WE-LQFS-4828 (rev1).stp \| 682.7 KB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Nennstrom1.77 A	Sättigungsstrom1.22 A	Gleichstromwiderstand86 mΩ	Eigenresonanzfrequenz45 MHz	MontageartSMT	Design Kit 7440601
74406032220	22 µH, 0.66 A, 0.46 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-3818 (rev1).igs \| 1.7 MB STP Download_STP_WE-LQFS-3818 (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität22 µH	Nennstrom0.66 A	Sättigungsstrom0.46 A	Gleichstromwiderstand481 mΩ	Eigenresonanzfrequenz37 MHz	MontageartSMT	Design Kit 7440601
74406042220	22 µH, 1 A, 0.68 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-4818 (rev1).igs \| 1.5 MB STP Download_STP_WE-LQFS-4818 (rev1).stp \| 609 KB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität22 µH	Nennstrom1 A	Sättigungsstrom0.68 A	Gleichstromwiderstand339 mΩ	Eigenresonanzfrequenz30 MHz	MontageartSMT	Design Kit 7440601
74406043220	22 µH, 1.23 A, 0.77 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-4828 (rev1).igs \| 1.5 MB STP Download_STP_WE-LQFS-4828 (rev1).stp \| 682.7 KB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität22 µH	Nennstrom1.23 A	Sättigungsstrom0.77 A	Gleichstromwiderstand172 mΩ	Eigenresonanzfrequenz25 MHz	MontageartSMT	Design Kit 7440601
74406032330	33 µH, 0.54 A, 0.4 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-3818 (rev1).igs \| 1.7 MB STP Download_STP_WE-LQFS-3818 (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität33 µH	Nennstrom0.54 A	Sättigungsstrom0.4 A	Gleichstromwiderstand715 mΩ	Eigenresonanzfrequenz30 MHz	MontageartSMT	Design Kit 7440601
74406042330	33 µH, 0.83 A, 0.58 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-4818 (rev1).igs \| 1.5 MB STP Download_STP_WE-LQFS-4818 (rev1).stp \| 609 KB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität33 µH	Nennstrom0.83 A	Sättigungsstrom0.58 A	Gleichstromwiderstand488 mΩ	Eigenresonanzfrequenz25 MHz	MontageartSMT	Design Kit 7440601
74406043330	33 µH, 0.99 A, 0.64 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-4828 (rev1).igs \| 1.5 MB STP Download_STP_WE-LQFS-4828 (rev1).stp \| 682.7 KB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität33 µH	Nennstrom0.99 A	Sättigungsstrom0.64 A	Gleichstromwiderstand251 mΩ	Eigenresonanzfrequenz20 MHz	MontageartSMT	Design Kit 7440601
74406032470	47 µH, 0.45 A, 0.34 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-3818 (rev1).igs \| 1.7 MB STP Download_STP_WE-LQFS-3818 (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität47 µH	Nennstrom0.45 A	Sättigungsstrom0.34 A	Gleichstromwiderstand1000 mΩ	Eigenresonanzfrequenz25 MHz	MontageartSMT	Design Kit 7440601
74406042470	47 µH, 0.63 A, 0.47 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-4818 (rev1).igs \| 1.5 MB STP Download_STP_WE-LQFS-4818 (rev1).stp \| 609 KB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität47 µH	Nennstrom0.63 A	Sättigungsstrom0.47 A	Gleichstromwiderstand627 mΩ	Eigenresonanzfrequenz20 MHz	MontageartSMT	Design Kit 7440601
74406043470	47 µH, 0.97 A, 0.56 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-4828 (rev1).igs \| 1.5 MB STP Download_STP_WE-LQFS-4828 (rev1).stp \| 682.7 KB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität47 µH	Nennstrom0.97 A	Sättigungsstrom0.56 A	Gleichstromwiderstand260 mΩ	Eigenresonanzfrequenz17 MHz	MontageartSMT	Design Kit 7440601
74406032101	100 µH, 0.27 A, 0.22 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-3818 (rev1).igs \| 1.7 MB STP Download_STP_WE-LQFS-3818 (rev1).stp \| 1.6 MB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität100 µH	Nennstrom0.27 A	Sättigungsstrom0.22 A	Gleichstromwiderstand2476 mΩ	Eigenresonanzfrequenz17 MHz	MontageartSMT	Design Kit 7440601
74406042101	100 µH, 0.42 A, 0.32 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-4818 (rev1).igs \| 1.5 MB STP Download_STP_WE-LQFS-4818 (rev1).stp \| 609 KB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität100 µH	Nennstrom0.42 A	Sättigungsstrom0.32 A	Gleichstromwiderstand1386 mΩ	Eigenresonanzfrequenz15 MHz	MontageartSMT	Design Kit 7440601
74406043101	100 µH, 0.62 A, 0.37 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-4828 (rev1).igs \| 1.5 MB STP Download_STP_WE-LQFS-4828 (rev1).stp \| 682.7 KB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität100 µH	Nennstrom0.62 A	Sättigungsstrom0.37 A	Gleichstromwiderstand600 mΩ	Eigenresonanzfrequenz11 MHz	MontageartSMT	Design Kit 7440601
74406043221	220 µH, 0.4 A, 0.26 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-4828 (rev1).igs \| 1.5 MB STP Download_STP_WE-LQFS-4828 (rev1).stp \| 682.7 KB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität220 µH	Nennstrom0.4 A	Sättigungsstrom0.26 A	Gleichstromwiderstand1326 mΩ	Eigenresonanzfrequenz7 MHz	MontageartSMT	Design Kit 7440601
74406043331	330 µH, 0.34 A, 0.22 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-4828 (rev1).igs \| 1.5 MB STP Download_STP_WE-LQFS-4828 (rev1).stp \| 682.7 KB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität330 µH	Nennstrom0.34 A	Sättigungsstrom0.22 A	Gleichstromwiderstand1864 mΩ	Eigenresonanzfrequenz5.8 MHz	MontageartSMT	Design Kit 7440601
74406043471	470 µH, 0.26 A, 0.18 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-LQFS (rev22c).IntLib \| 450 KB CDS Cadence_WE-LQFS (rev22a).zip \| 3.2 MB EAG Eagle_WE-LQFS (rev24a).lbr \| 35.7 KB KIC KiCad_WE-LQFS (rev25b).zip \| 825.2 KB ZUK Download_CadStar_WE-LQFS (rev19a).zip \| 9.2 KB CAD-Dateien ZIP IGS Download_IGS_WE-LQFS-4828 (rev1).igs \| 1.5 MB STP Download_STP_WE-LQFS-4828 (rev1).stp \| 682.7 KB Elektrische Modelle ZIP PSP PSpice_WE-LQFS (rev22a).zip \| 8.1 KB SCS Spectre_WE-LQFS (rev24a).mod \| 9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität470 µH	Nennstrom0.26 A	Sättigungsstrom0.18 A	Gleichstromwiderstand2803 mΩ	Eigenresonanzfrequenz4.7 MHz	MontageartSMT	Design Kit 7440601
