WE-LPF Multilayer Chip Low-Pass Filter

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart

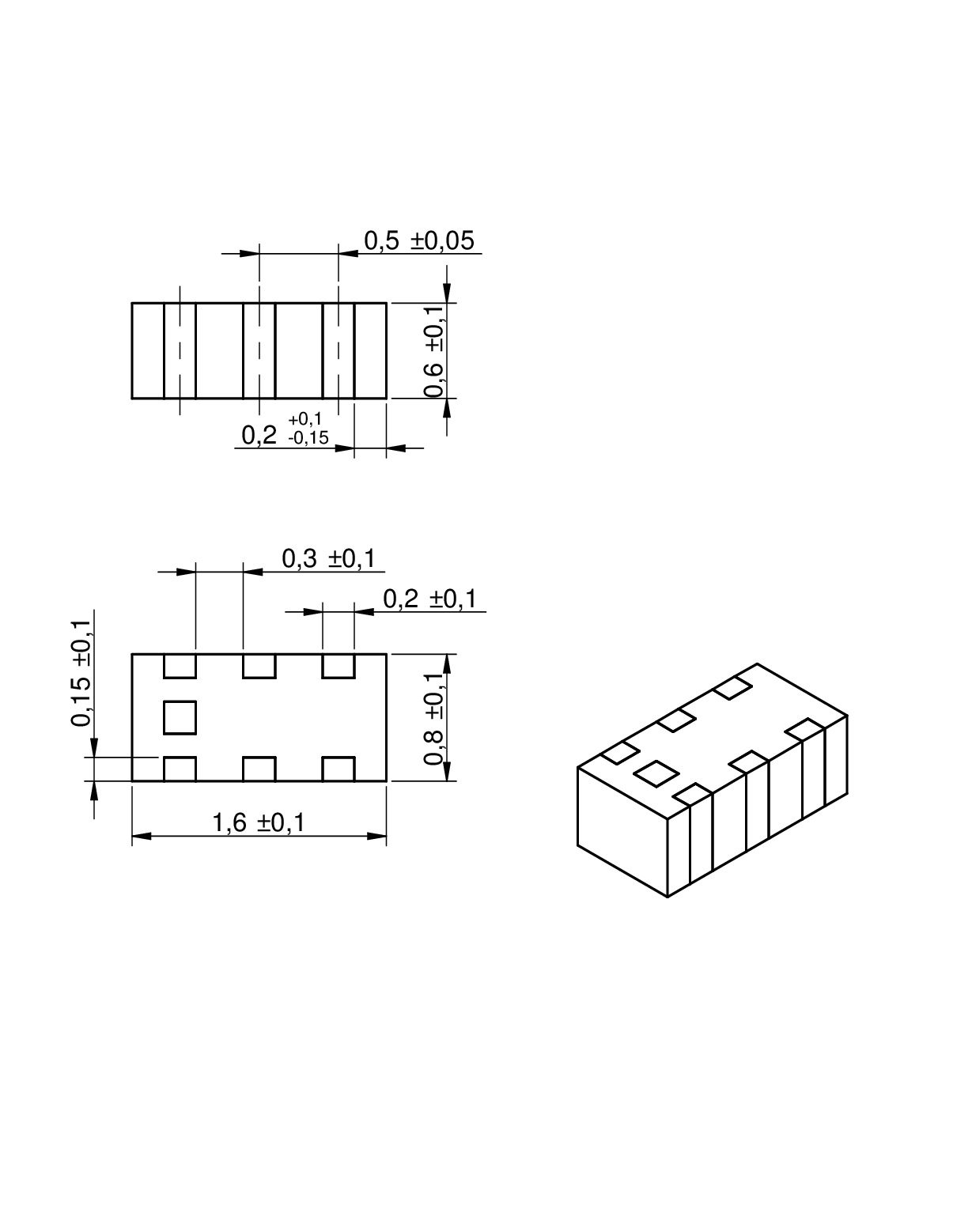

0603		1.6	0.8	0.6	SMT

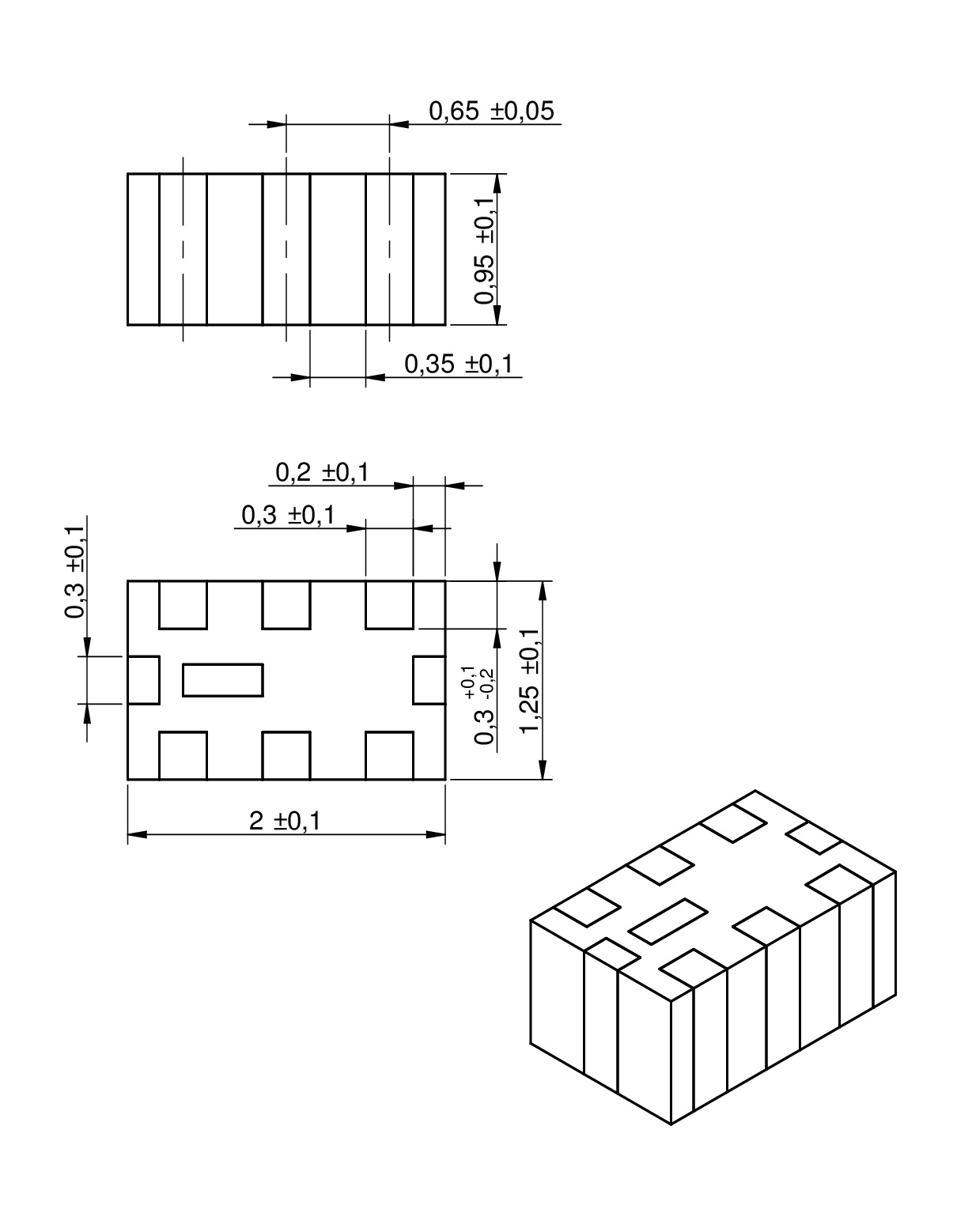

0805		2	1.25	-	SMT

Merkmale

Betriebstemperatur: –55 °C to +125 °C
Leistungsaufnahmefähigkeit: Bis zu 3 W max.
Geringe Einfügedämpfung und hohe Dämpfung im Sperrbereich

Anwendung

Hochfrequenzanwendungen
Drahtlose Kommunikationssysteme inklusive DECT, GSM, WLAN, Bluetooth …

Artikeldaten

Alle

0603

0805

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	f_min.(MHz)	f_max.(MHz)	IL(dB)	VSWR	MusterVerfügbarkeit & Muster

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
748111009	SPEC902 MHz, 928 MHz, 0.5 dB	Simulation	Verfügbarkeit –	Downloads9 Dateien ALT Altium_WE-LPF (rev22a).IntLib \| 71 KB CDS Cadence_WE-LPF (rev18a).zip \| 144.6 KB EAG Eagle_WE-LPF (rev19a).lbr \| 19.6 KB KIC KiCad_WE-LPF (rev26b).zip \| 38 KB ZUK Cadstar_WE-LPF (rev19a).zip \| 5.2 KB IGS WE-LPF_0805_LPF (rev1).igs \| 526.3 KB STP WE-LPF_0805_LPF (rev1).stp \| 191.1 KB ADS ADS_WE-LPF (rev24a).zip \| 547.2 KB S S-Parameter_748111009 (rev20a).S2P \| 104 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Frequenz min.902 MHz	Frequenz max.928 MHz	Einfügedämpfung0.5 dB	Spannungsstehwellenverhältnis1.5	–Verfügbarkeit prüfen
748112024	SPEC2400 MHz, 2500 MHz, 0.5 dB	Simulation	Verfügbarkeit –	Downloads9 Dateien ALT Altium_WE-LPF (rev22a).IntLib \| 71 KB CDS Cadence_WE-LPF (rev18a).zip \| 144.6 KB EAG Eagle_WE-LPF (rev19a).lbr \| 19.6 KB KIC KiCad_WE-LPF (rev26b).zip \| 38 KB ZUK Cadstar_WE-LPF (rev19a).zip \| 5.2 KB IGS WE-LPF_0603_LPF (rev1).igs \| 419.1 KB STP WE-LPF_0603_LPF (rev1).stp \| 155 KB ADS ADS_WE-LPF (rev24a).zip \| 547.2 KB S S-Parameter_748112024 (rev20a).S2P \| 104.8 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Frequenz min.2400 MHz	Frequenz max.2500 MHz	Einfügedämpfung0.5 dB	Spannungsstehwellenverhältnis1.5	–Verfügbarkeit prüfen
748125024	SPEC2400 MHz, 2500 MHz, 0.5 dB	Simulation	Verfügbarkeit –	Downloads9 Dateien ALT Altium_WE-LPF (rev22a).IntLib \| 71 KB CDS Cadence_WE-LPF (rev18a).zip \| 144.6 KB EAG Eagle_WE-LPF (rev19a).lbr \| 19.6 KB KIC KiCad_WE-LPF (rev26b).zip \| 38 KB ZUK Cadstar_WE-LPF (rev19a).zip \| 5.2 KB IGS WE-LPF_0805_LPF (rev1).igs \| 526.3 KB STP WE-LPF_0805_LPF (rev1).stp \| 191.1 KB ADS ADS_WE-LPF (rev24a).zip \| 547.2 KB S S-Parameter_748125024 (rev20a).S2P \| 103.7 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Frequenz min.2400 MHz	Frequenz max.2500 MHz	Einfügedämpfung0.5 dB	Spannungsstehwellenverhältnis1.8	–Verfügbarkeit prüfen
748121055	SPEC5150 MHz, 5875 MHz, 0.6 dB	Simulation	Verfügbarkeit –	Downloads9 Dateien ALT Altium_WE-LPF (rev22a).IntLib \| 71 KB CDS Cadence_WE-LPF (rev18a).zip \| 144.6 KB EAG Eagle_WE-LPF (rev19a).lbr \| 19.6 KB KIC KiCad_WE-LPF (rev26b).zip \| 38 KB ZUK Cadstar_WE-LPF (rev19a).zip \| 5.2 KB IGS WE-LPF_0805_LPF (rev1).igs \| 526.3 KB STP WE-LPF_0805_LPF (rev1).stp \| 191.1 KB ADS ADS_WE-LPF (rev24a).zip \| 547.2 KB S S-Parameter_748121055 (rev20a).S2P \| 104.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Frequenz min.5150 MHz	Frequenz max.5875 MHz	Einfügedämpfung0.6 dB	Spannungsstehwellenverhältnis1.8	–Verfügbarkeit prüfen
