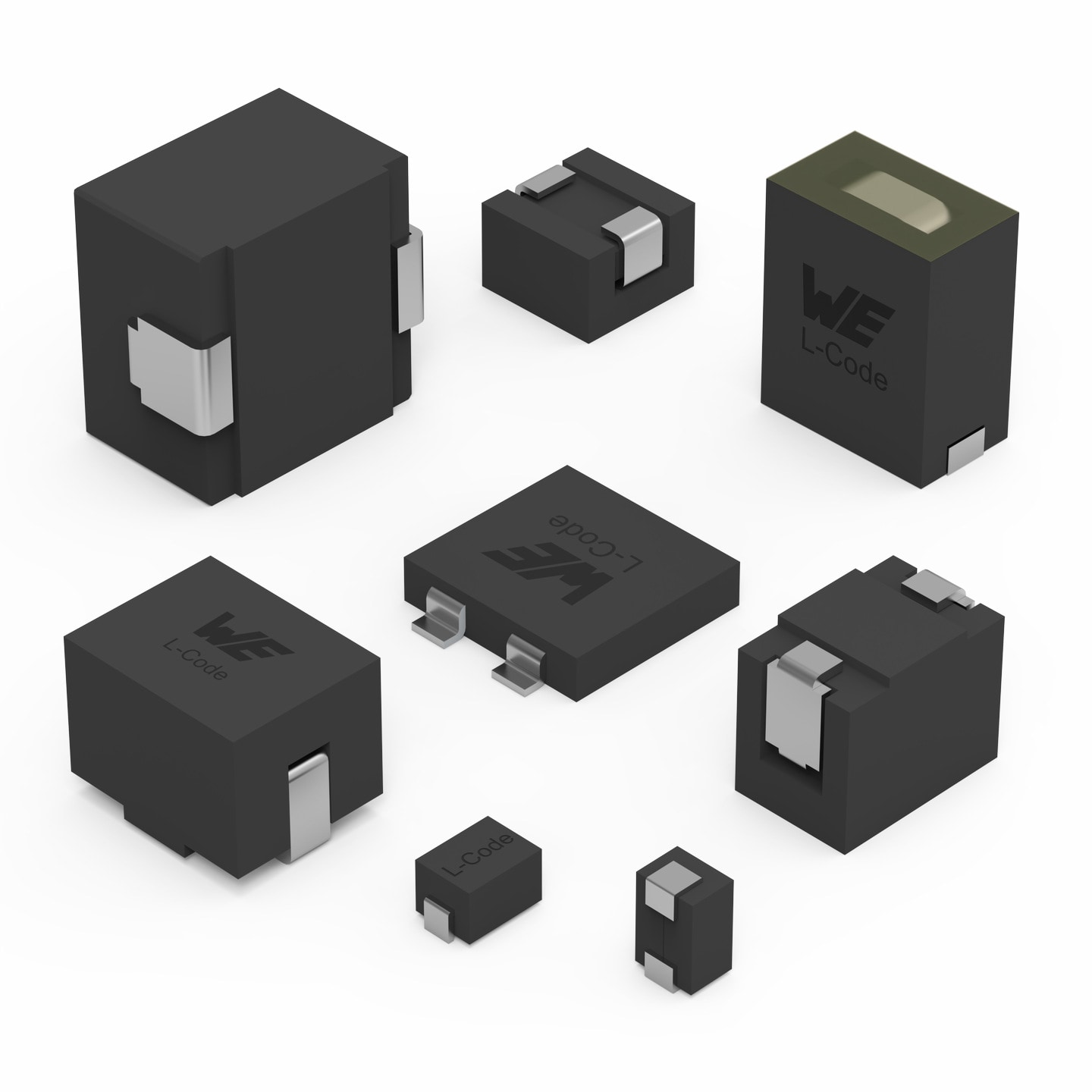

WE-HCM SMT-Hochstrominduktivität ERWEITERT

Geschirmt

 Bauform MaßeL
(mm)
W
(mm)
H
(mm)
Fl
(mm)
MaterialMontageart

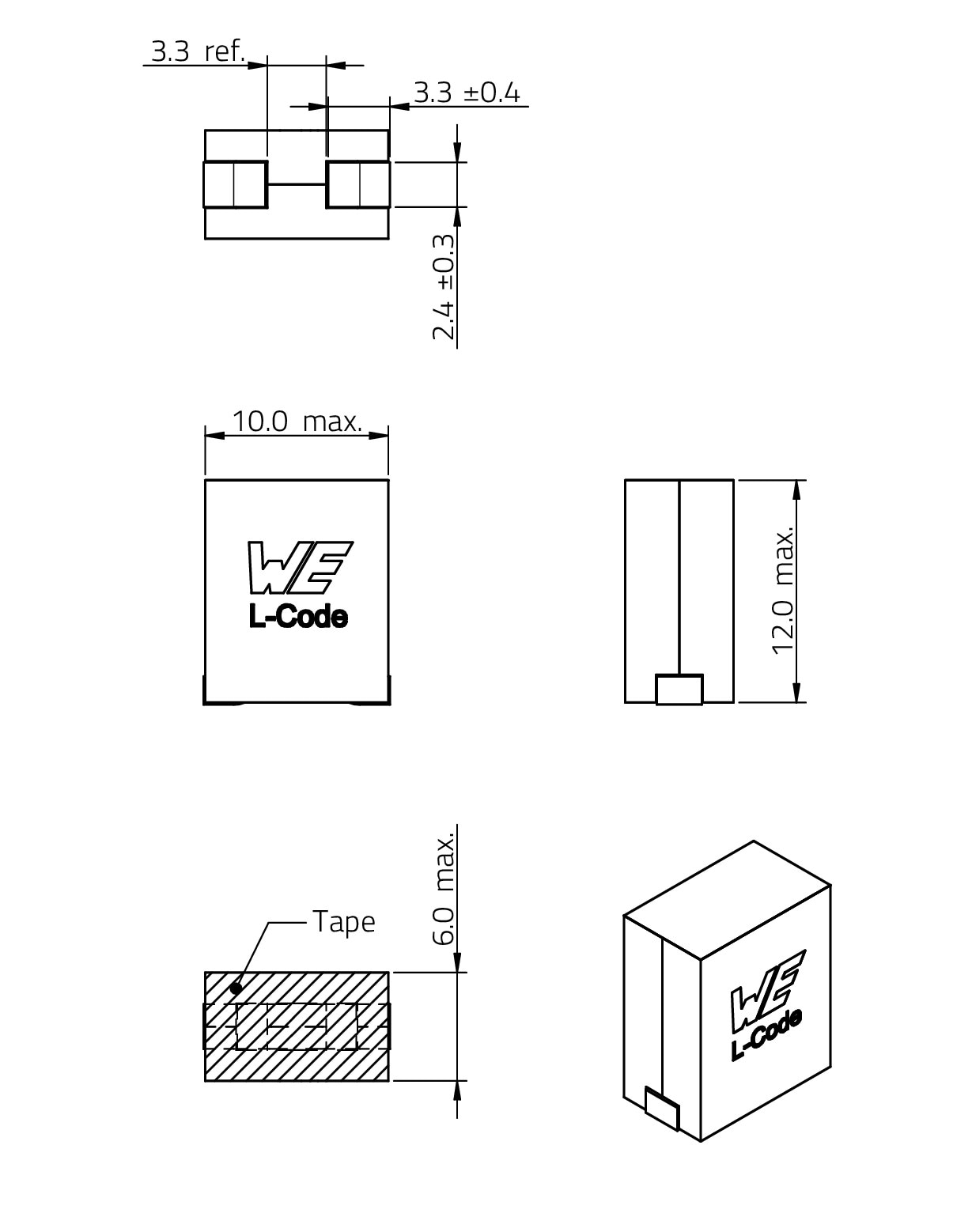

1012 10 6 12 2.4 MnZn SMT

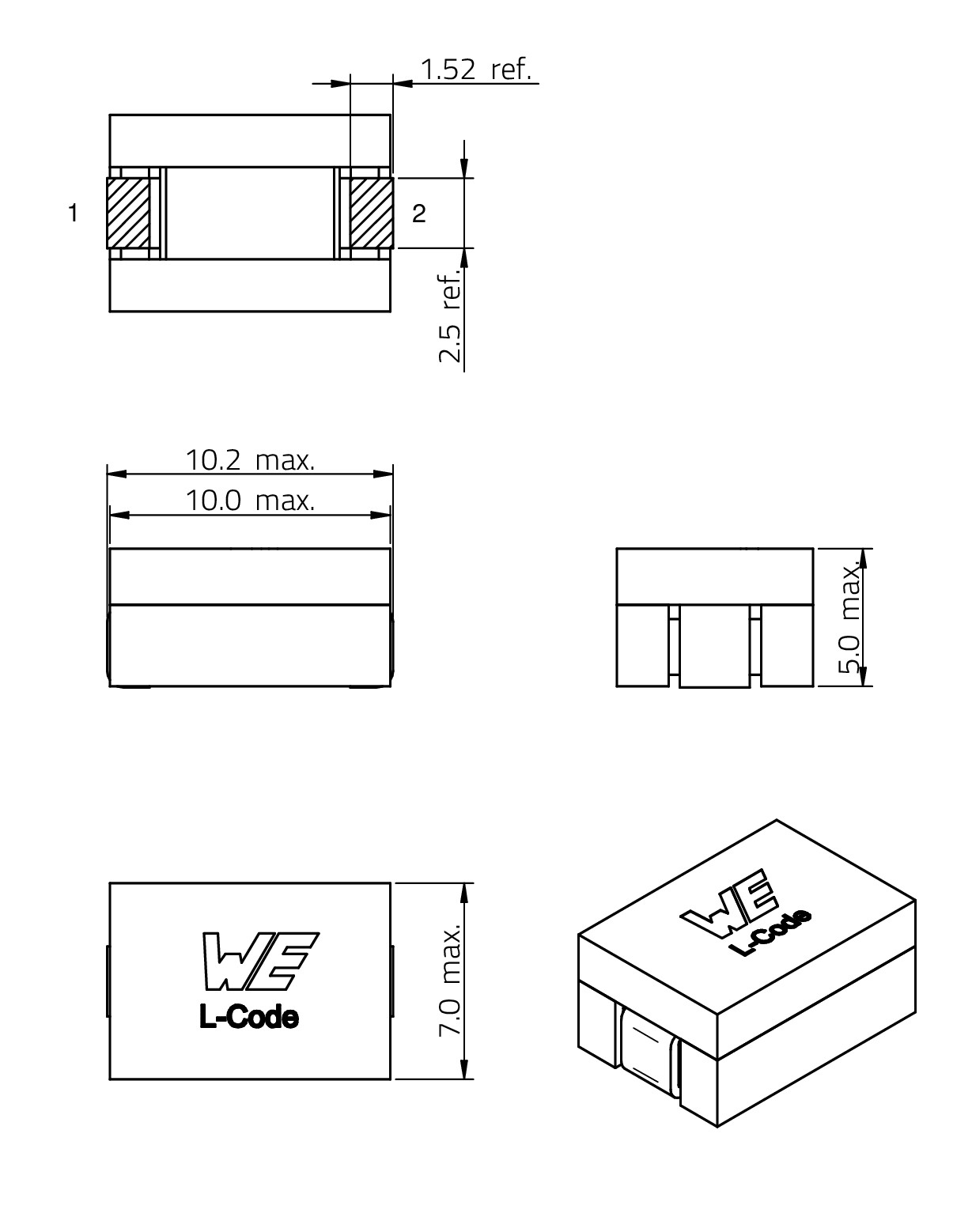

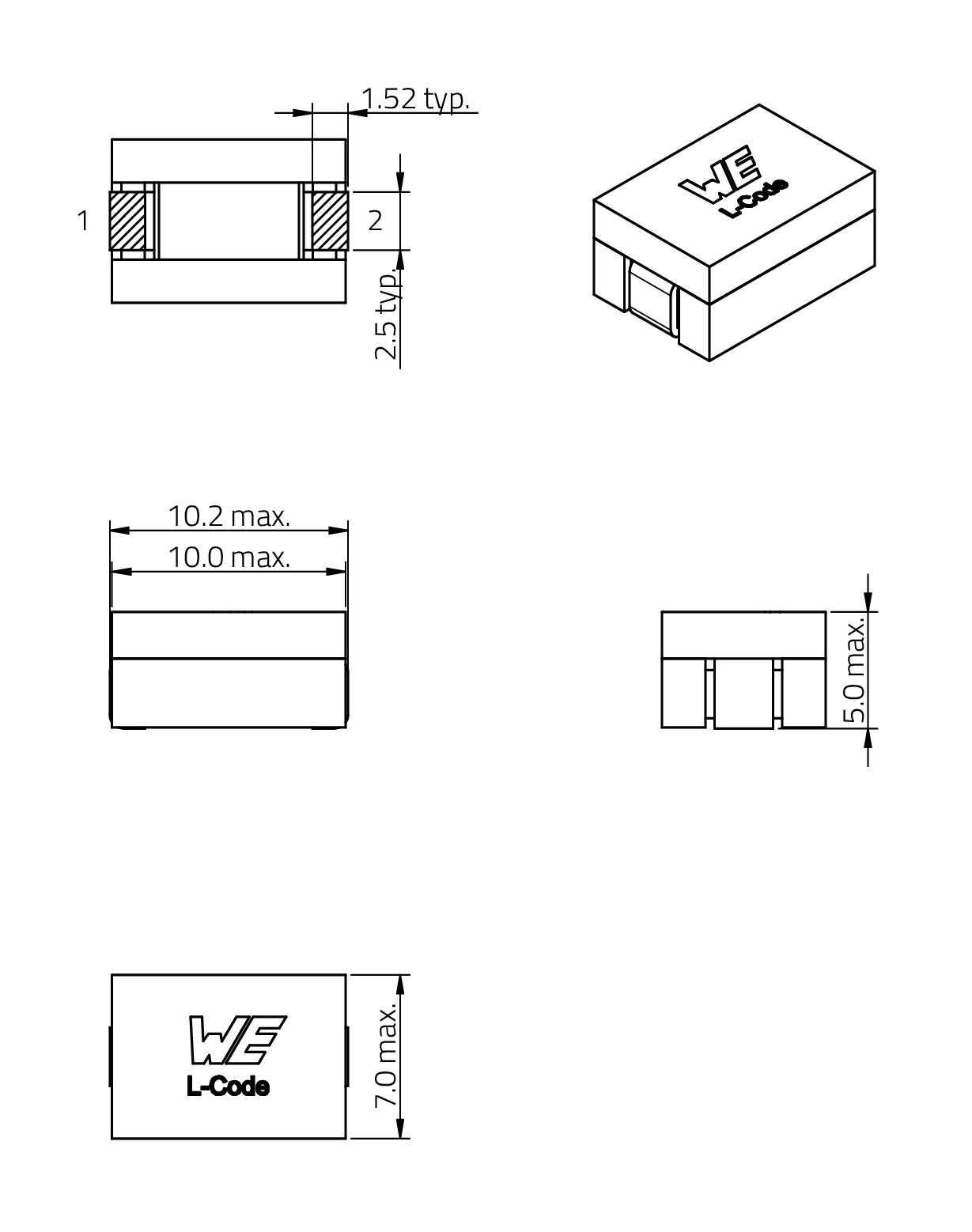

ERW. 1050 10.2 7 5 - MnZn -

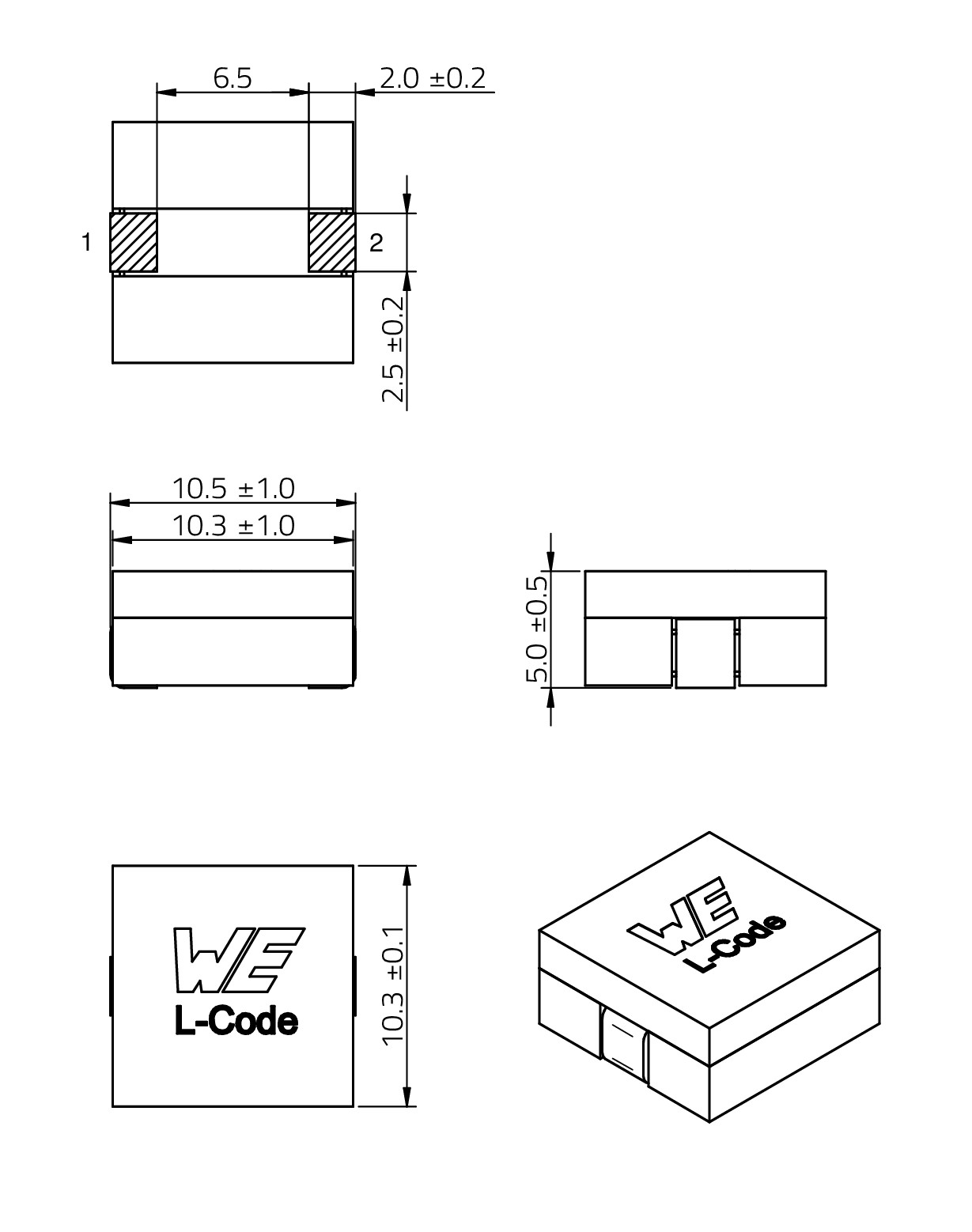

ERW. 1052 10.5 10.3 5 - MnZn -

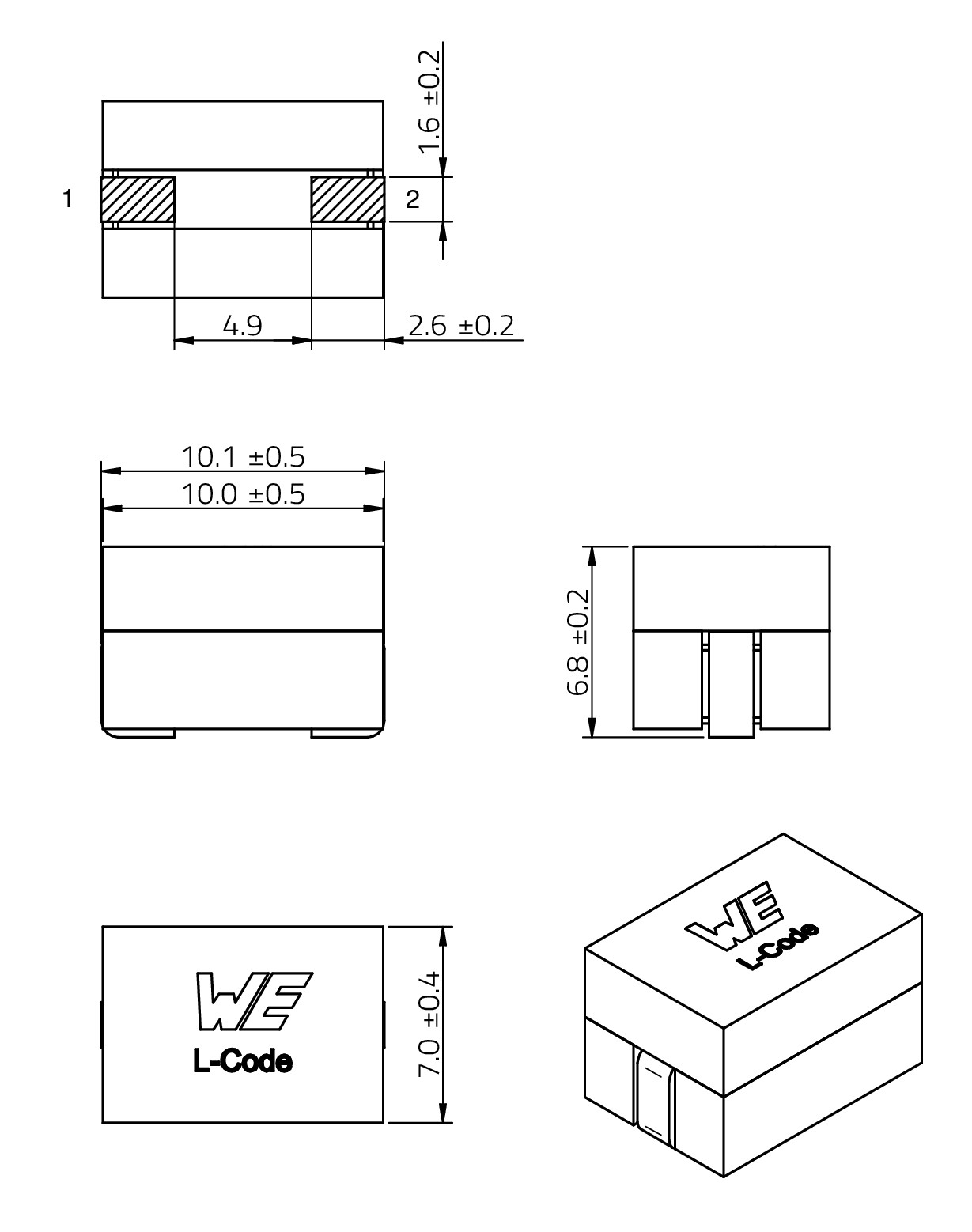

ERW. 1070 10.1 7 6.8 - MnZn -

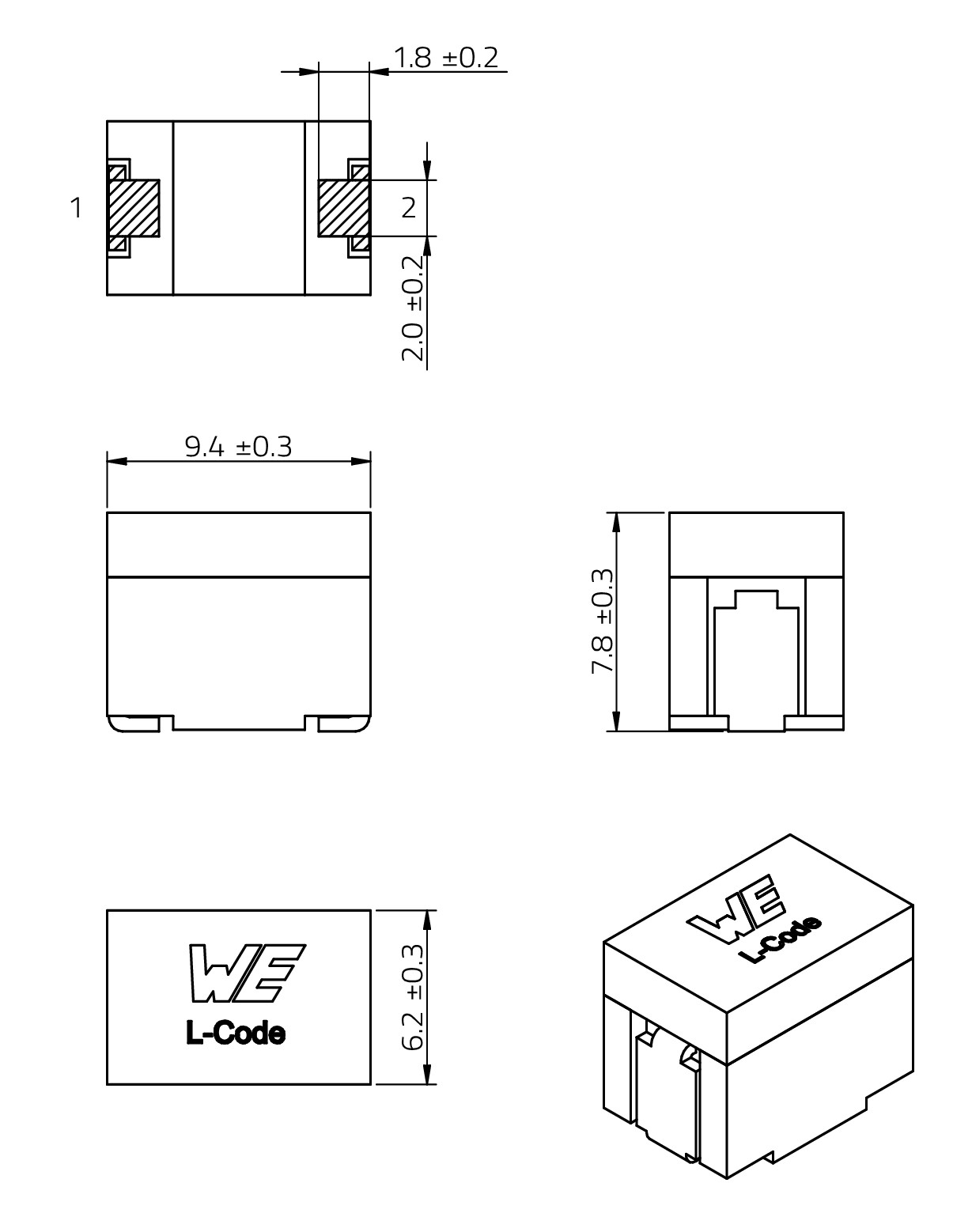

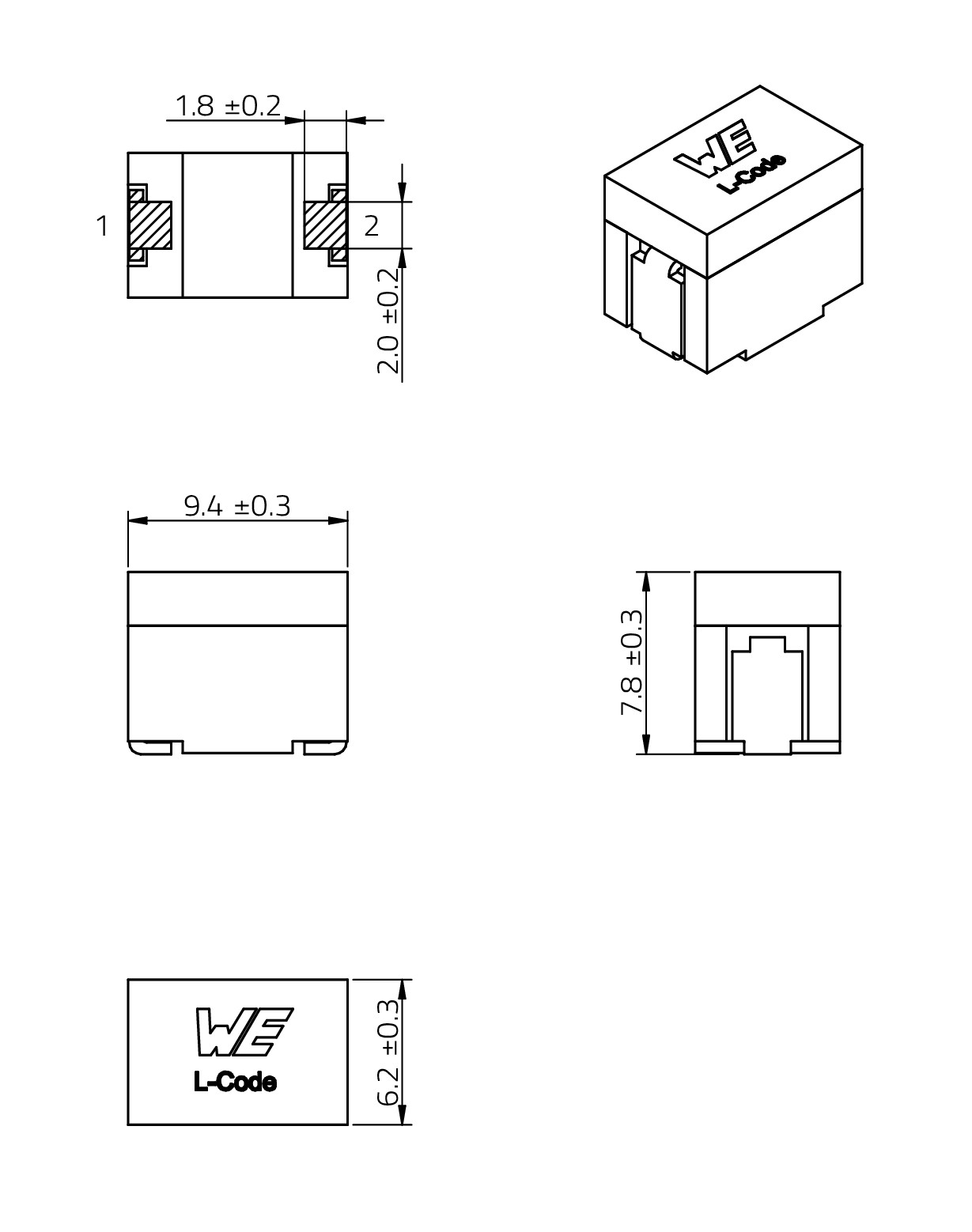

1078 9.4 6.2 7.8 1.8 MnZn SMT

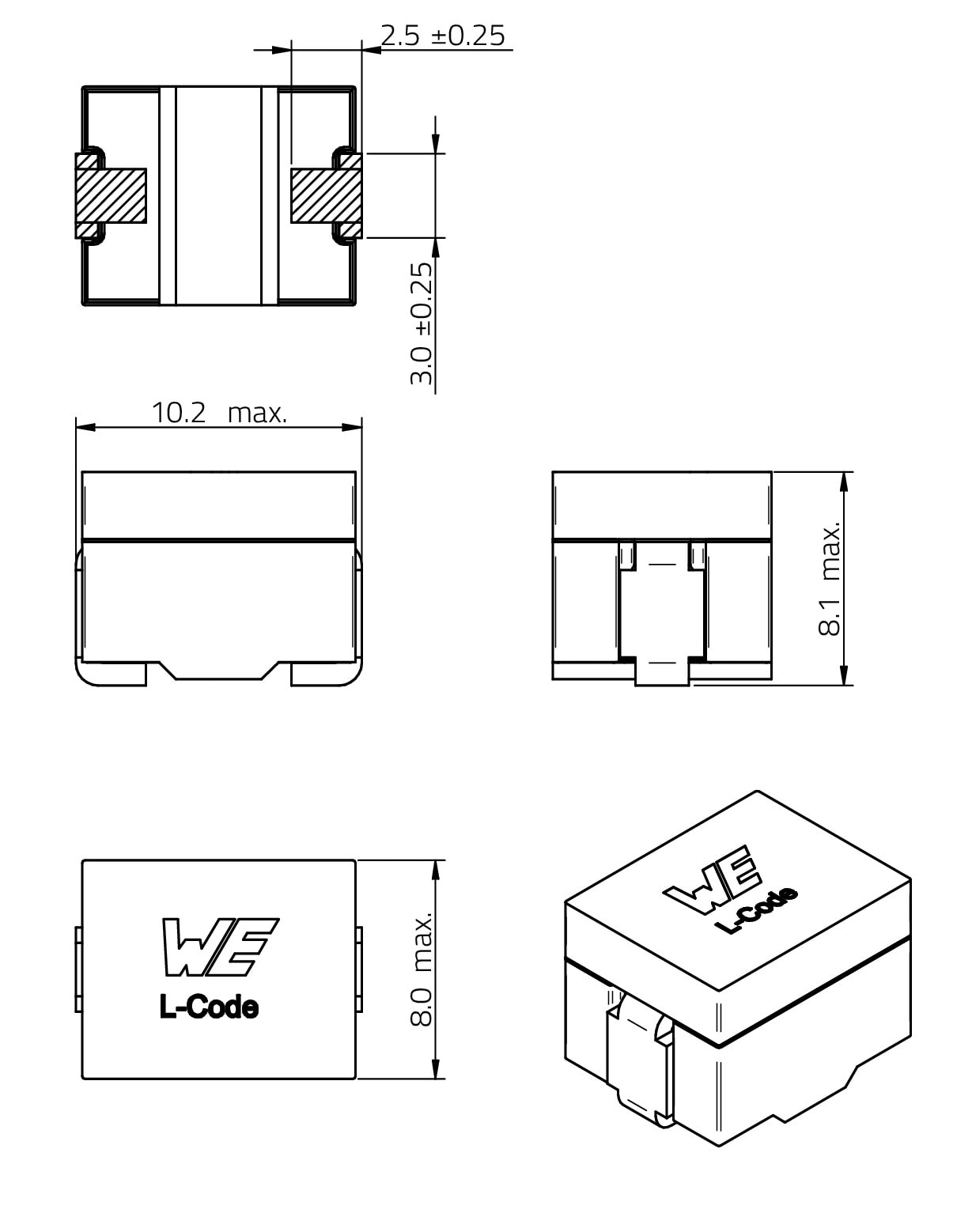

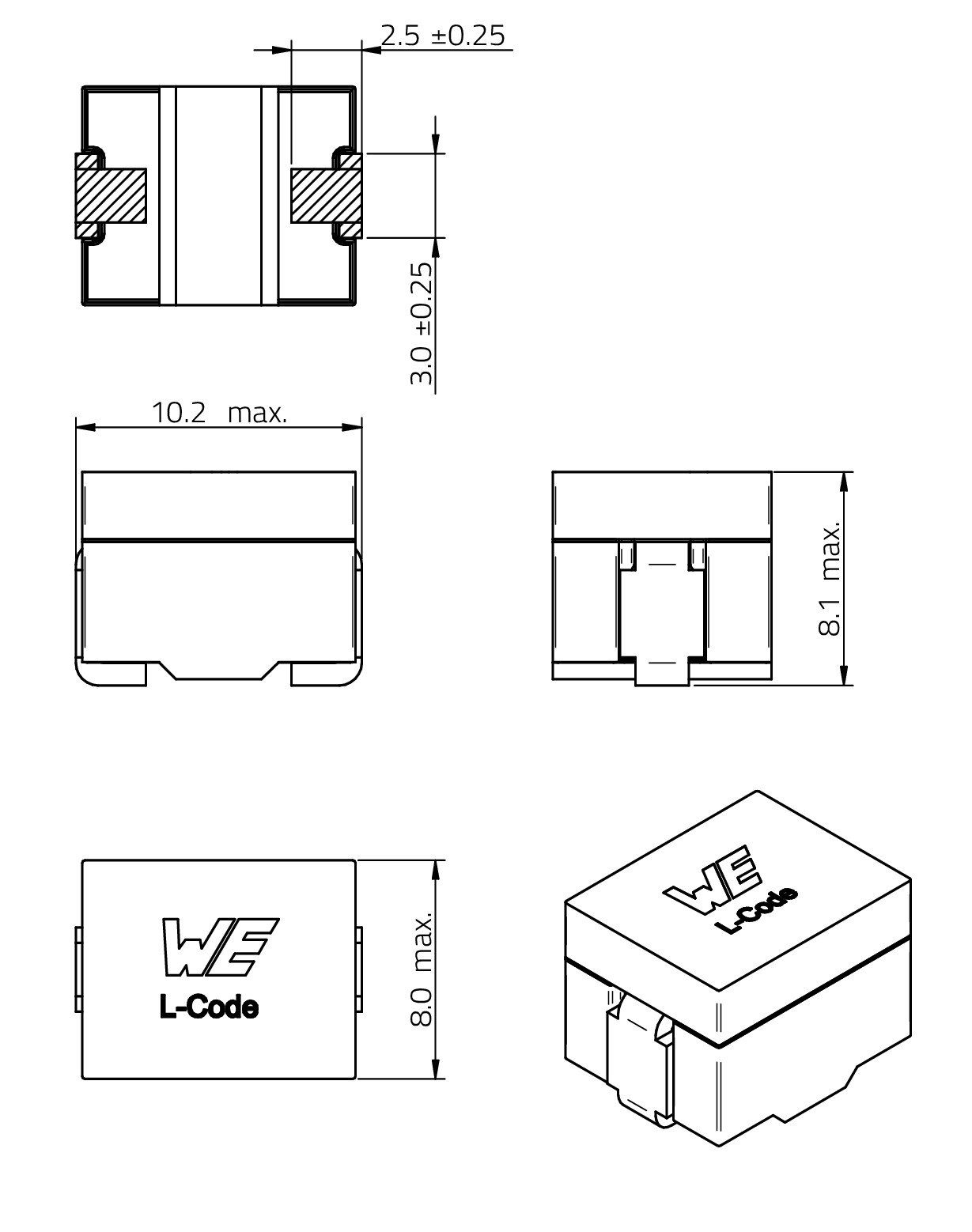

1088 10.2 8 8.1 2.5 MnZn SMT

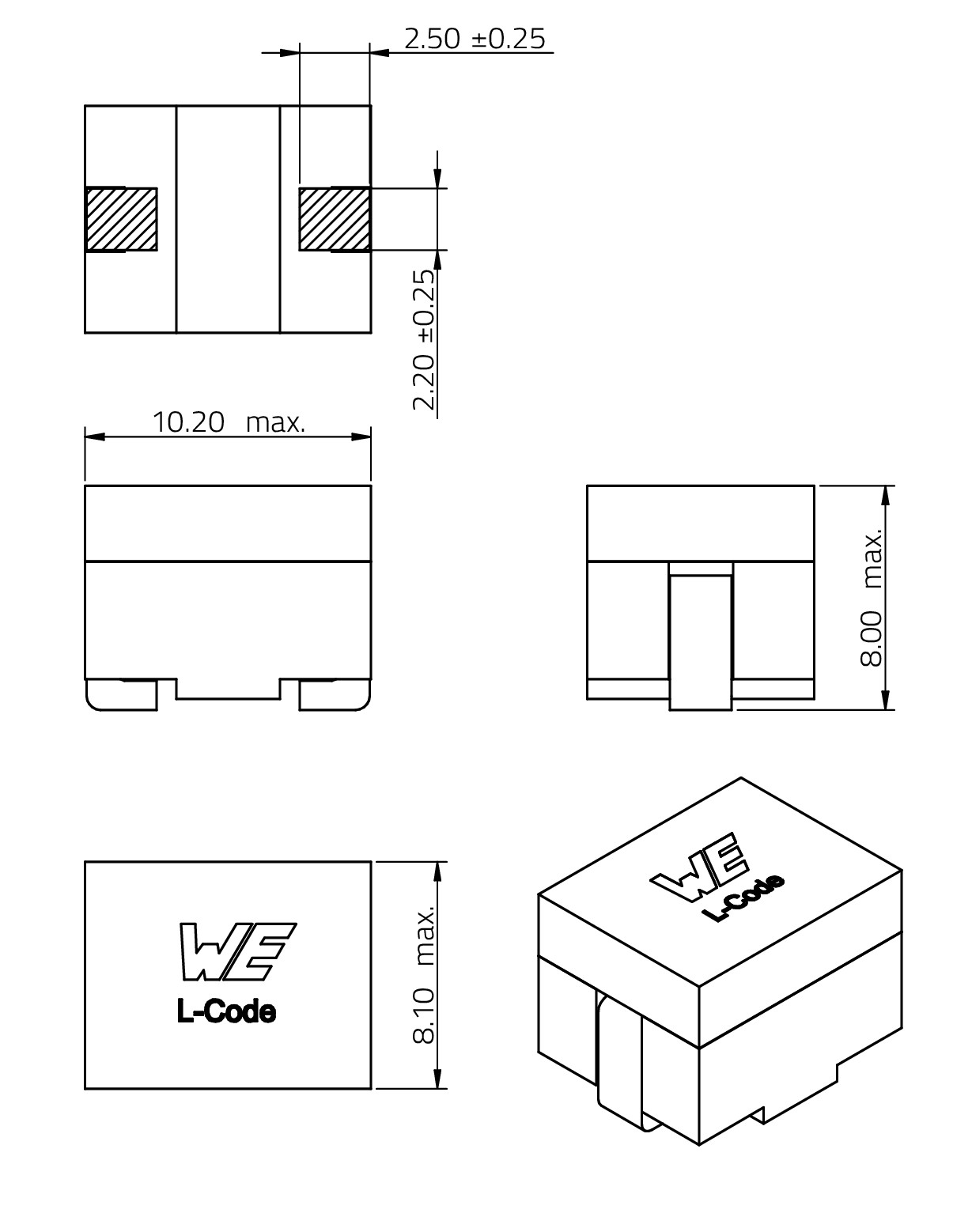

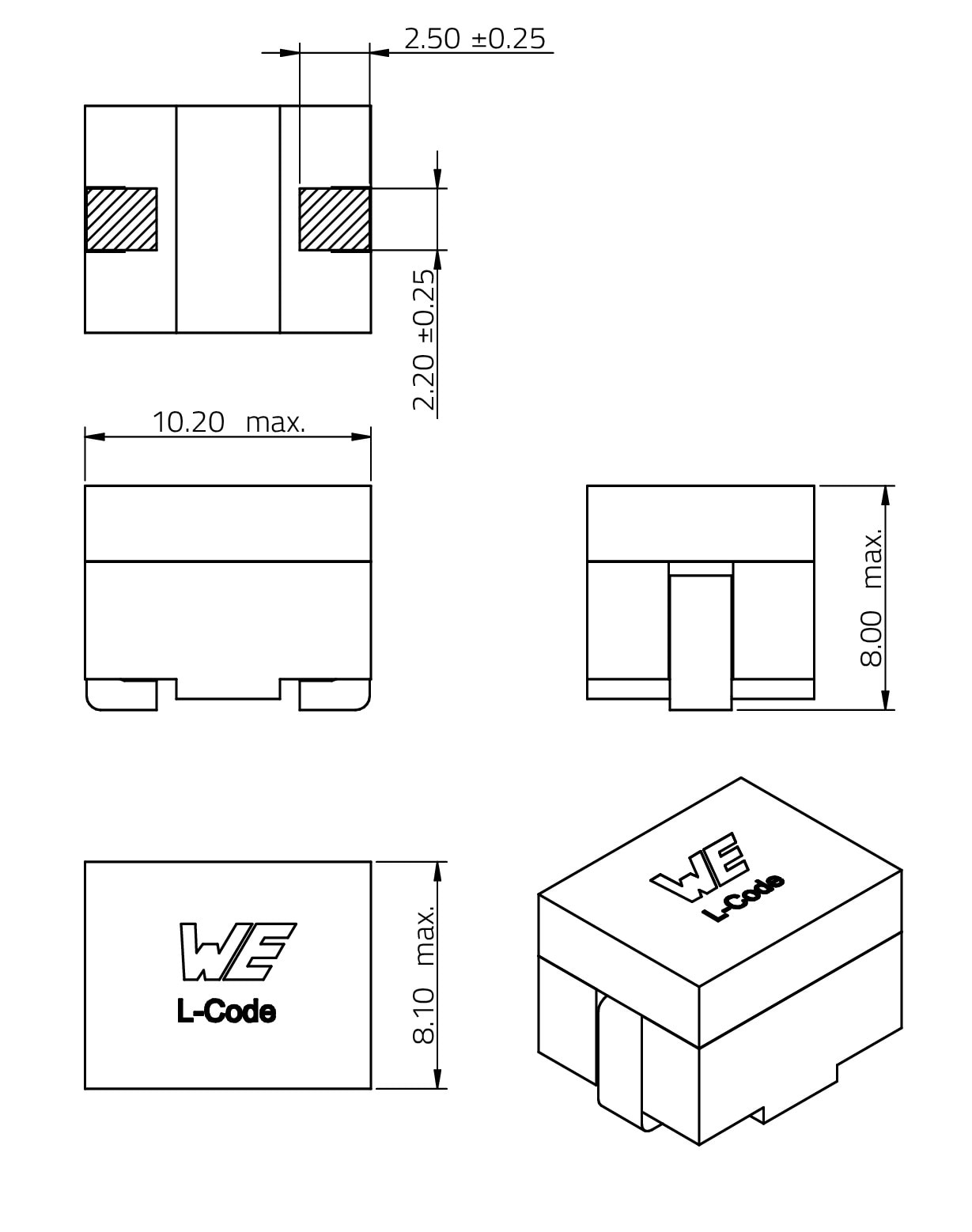

1088A 10.2 8.1 8.1 2.5 MnZn SMT

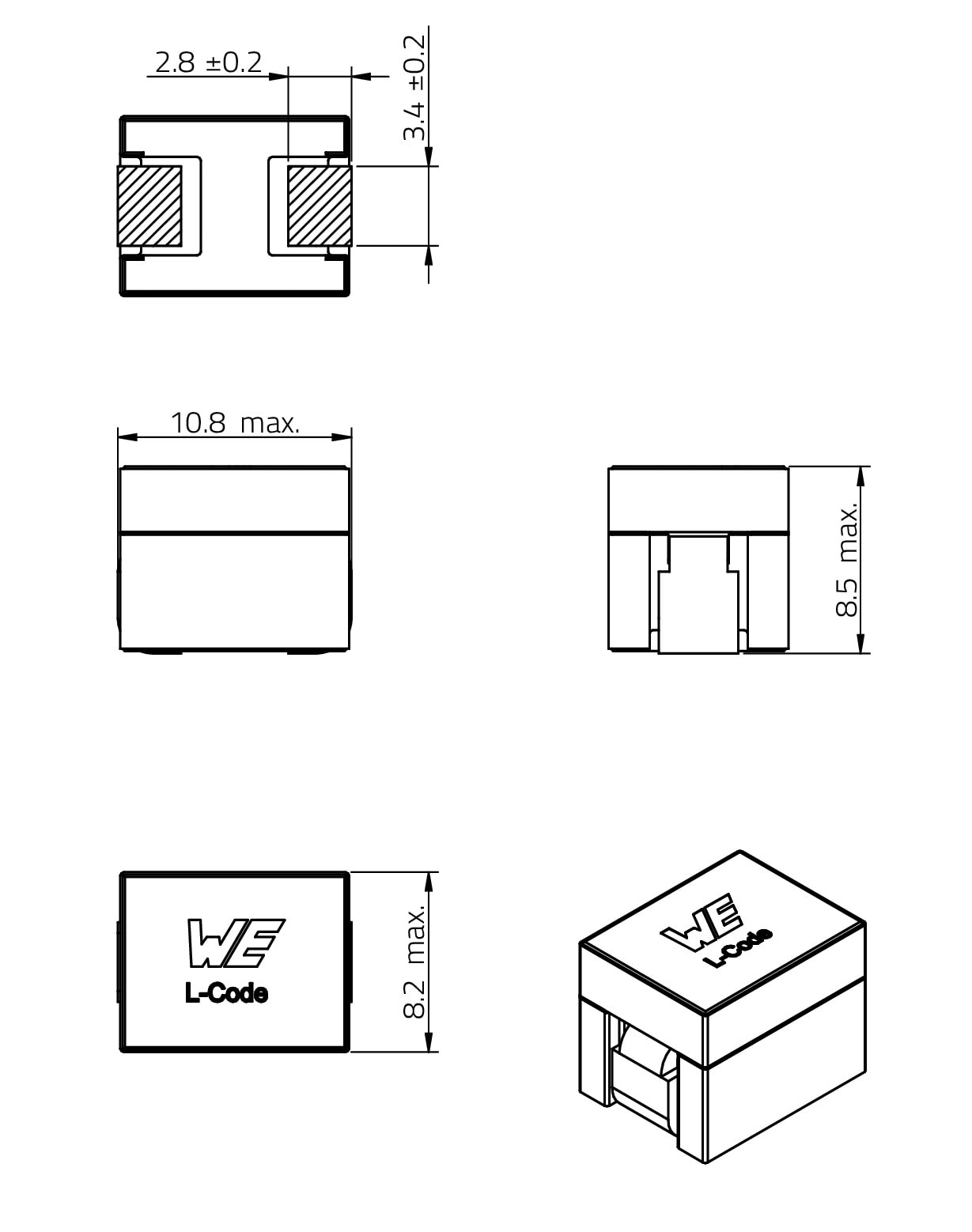

1088B 10.8 8.2 8.5 2.8 MnZn SMT

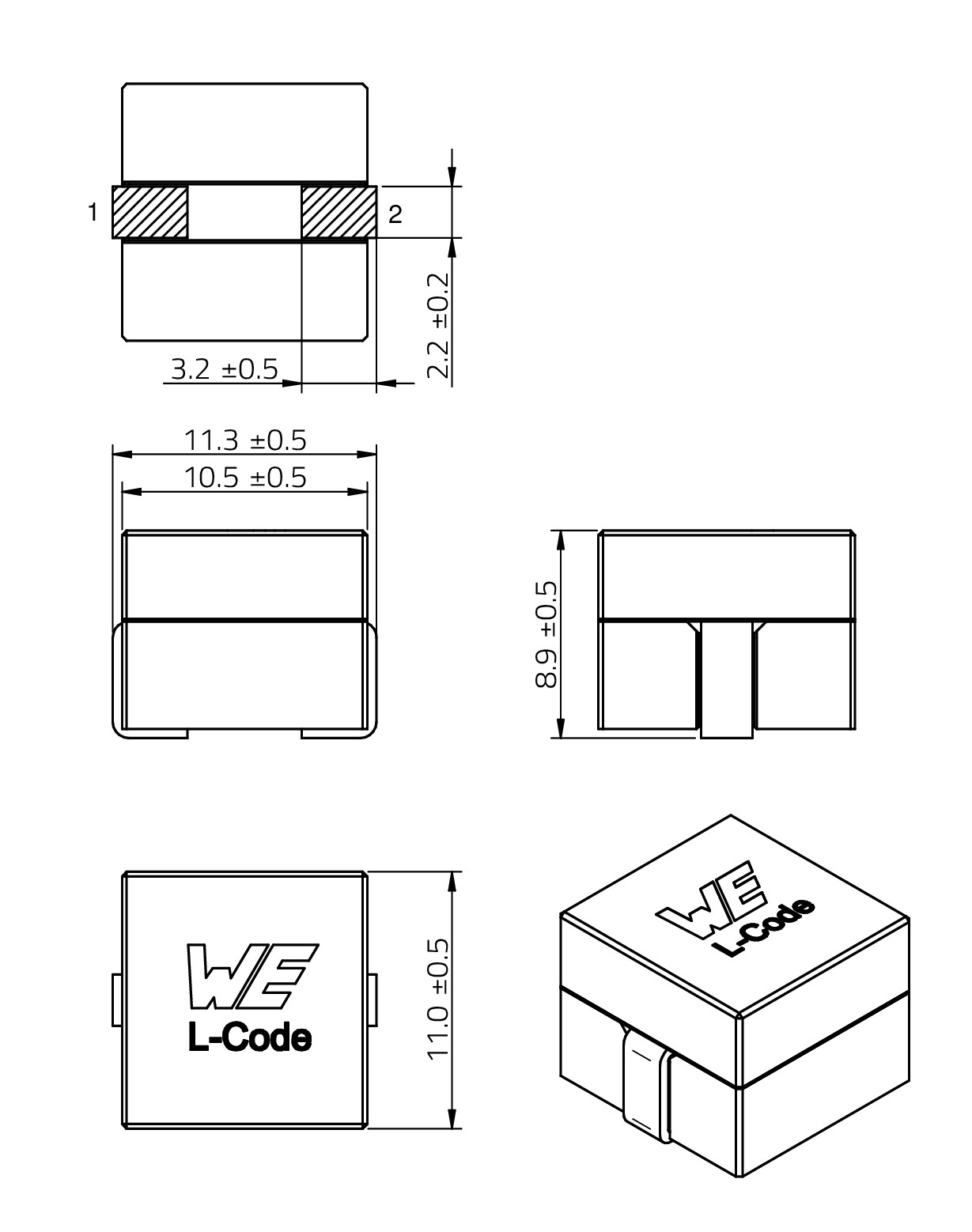

ERW. 1190 11.3 11 8.9 - MnZn -

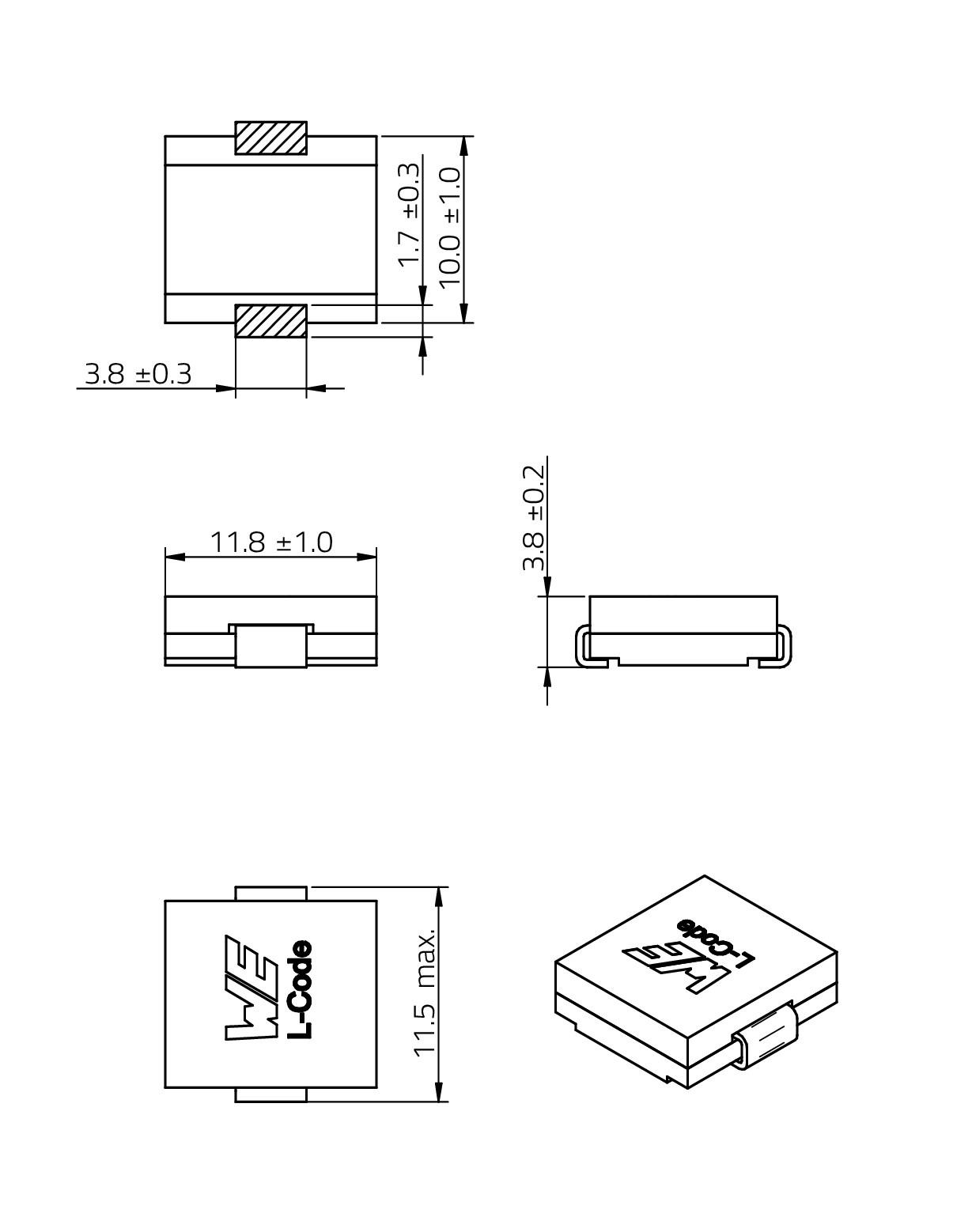

ERW. 1240 11.5 11.8 3.8 1.75 MnZn SMT

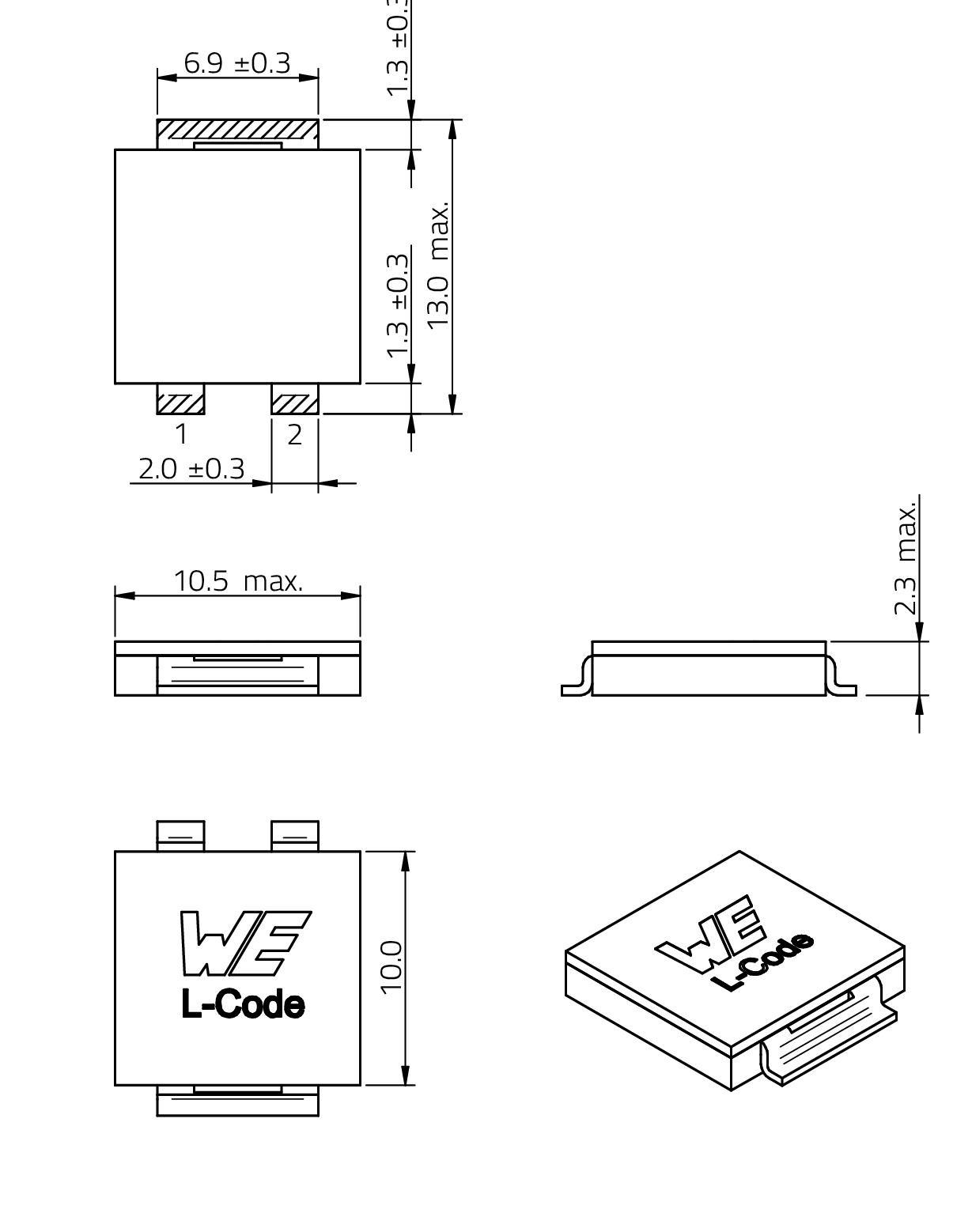

1323 13 10.5 2.3 6.9 MnZn SMT

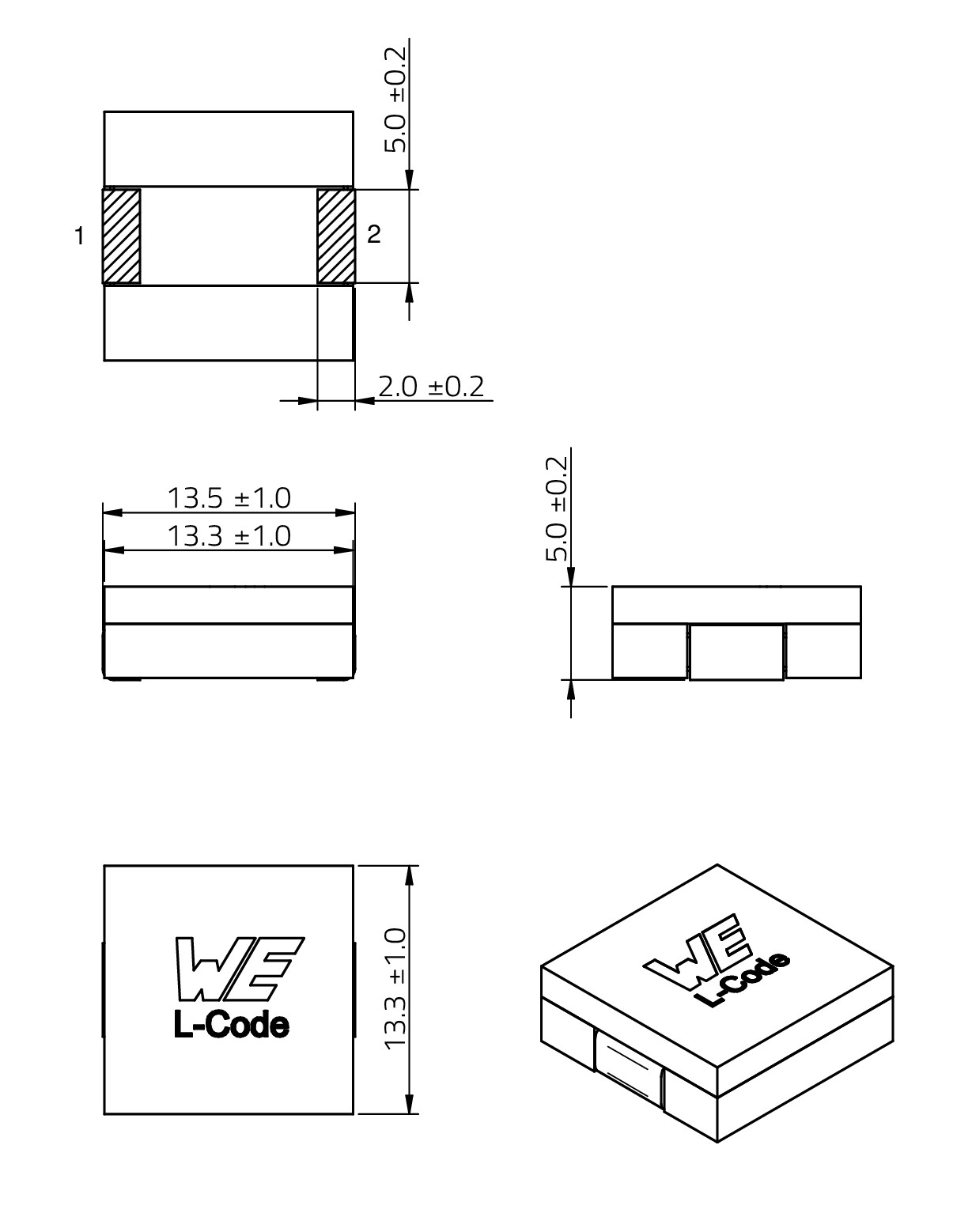

ERW. 1350 13.5 13.3 5 - MnZn -

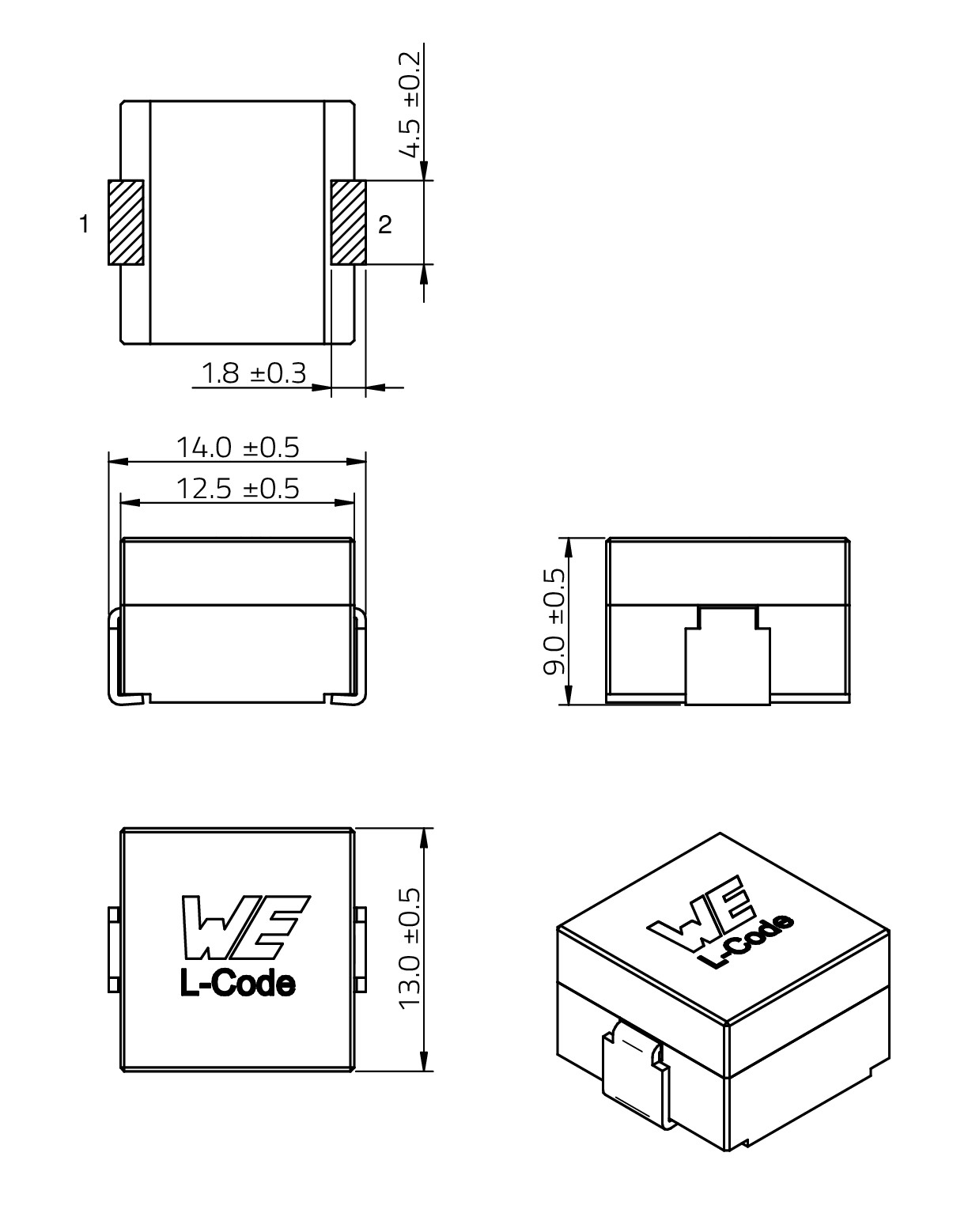

ERW. 1390 14 13 9 1.8 MnZn SMT

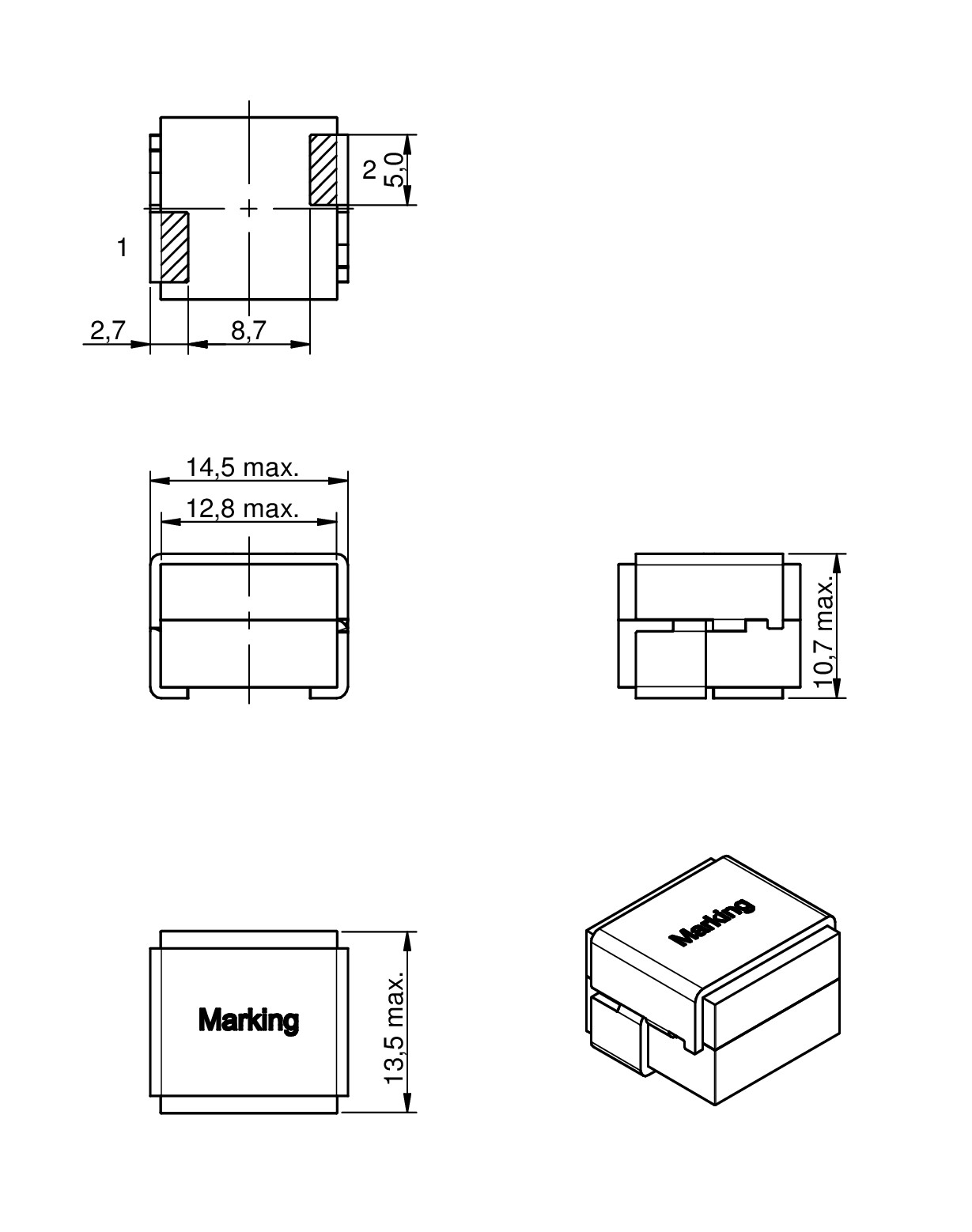

1411 14.5 13.5 10.7 2.7 MnZn SMT

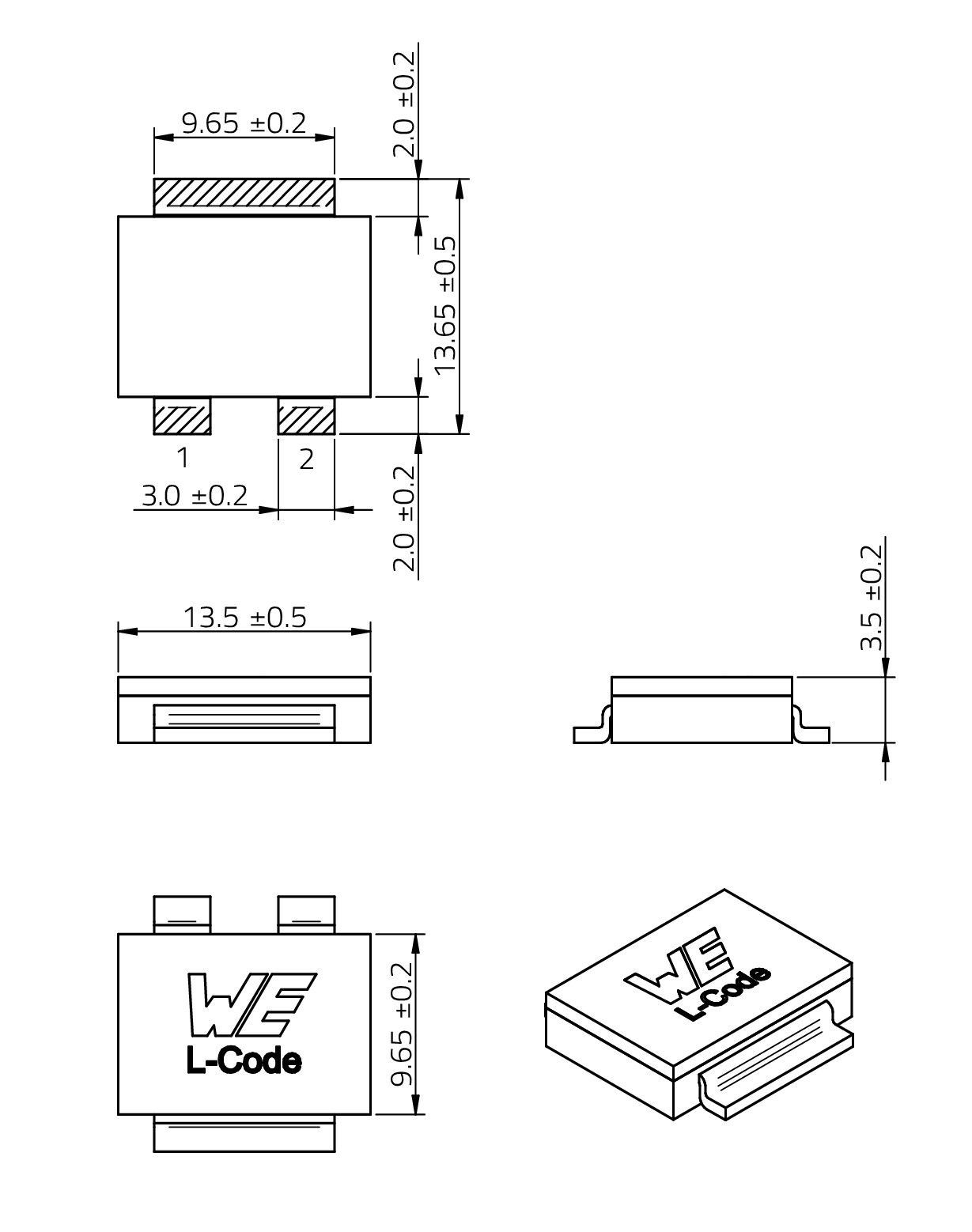

1435 13.5 13.65 3.5 9.6 MnZn SMT

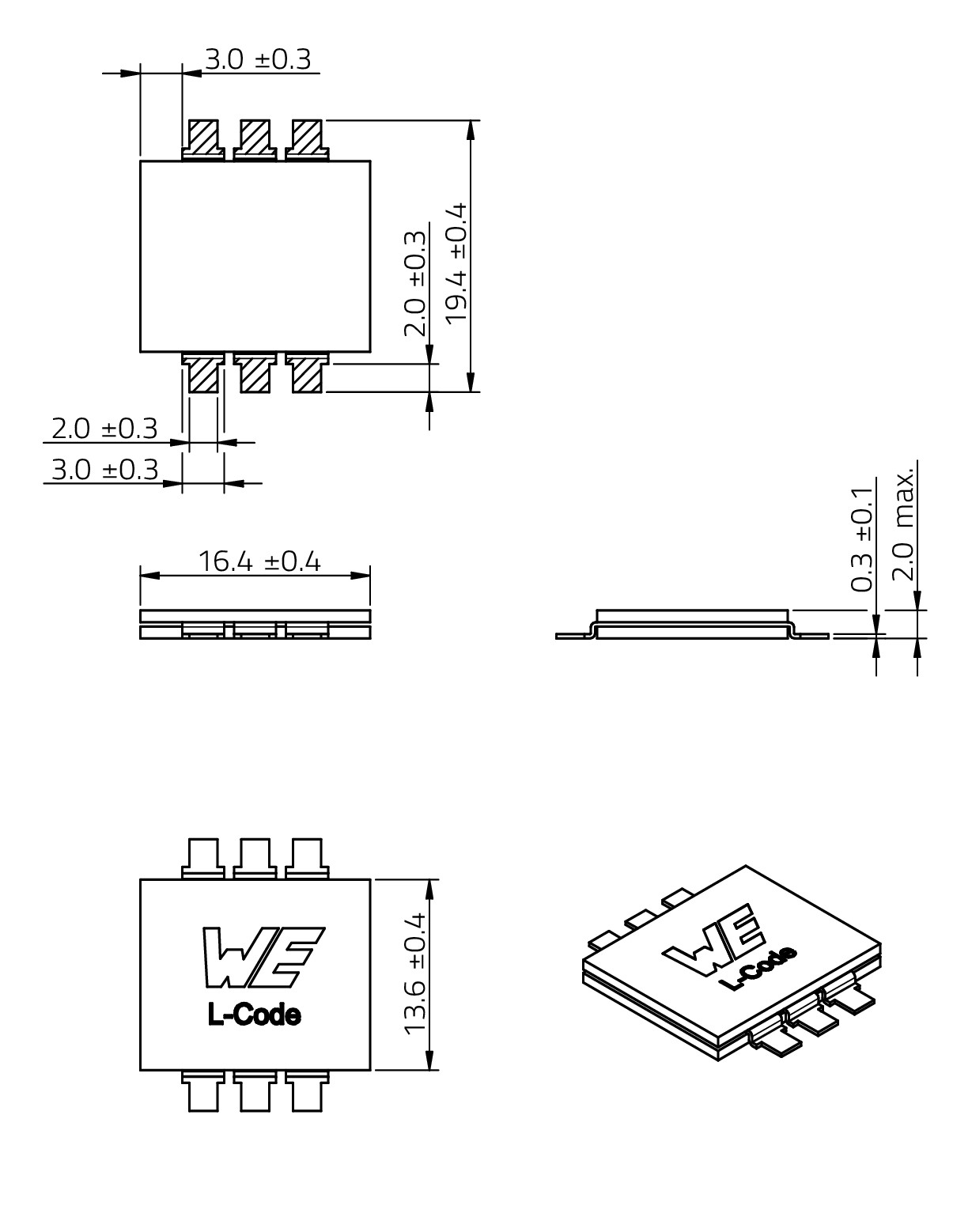

1820 16.4 13.6 2 3 MnZn SMT

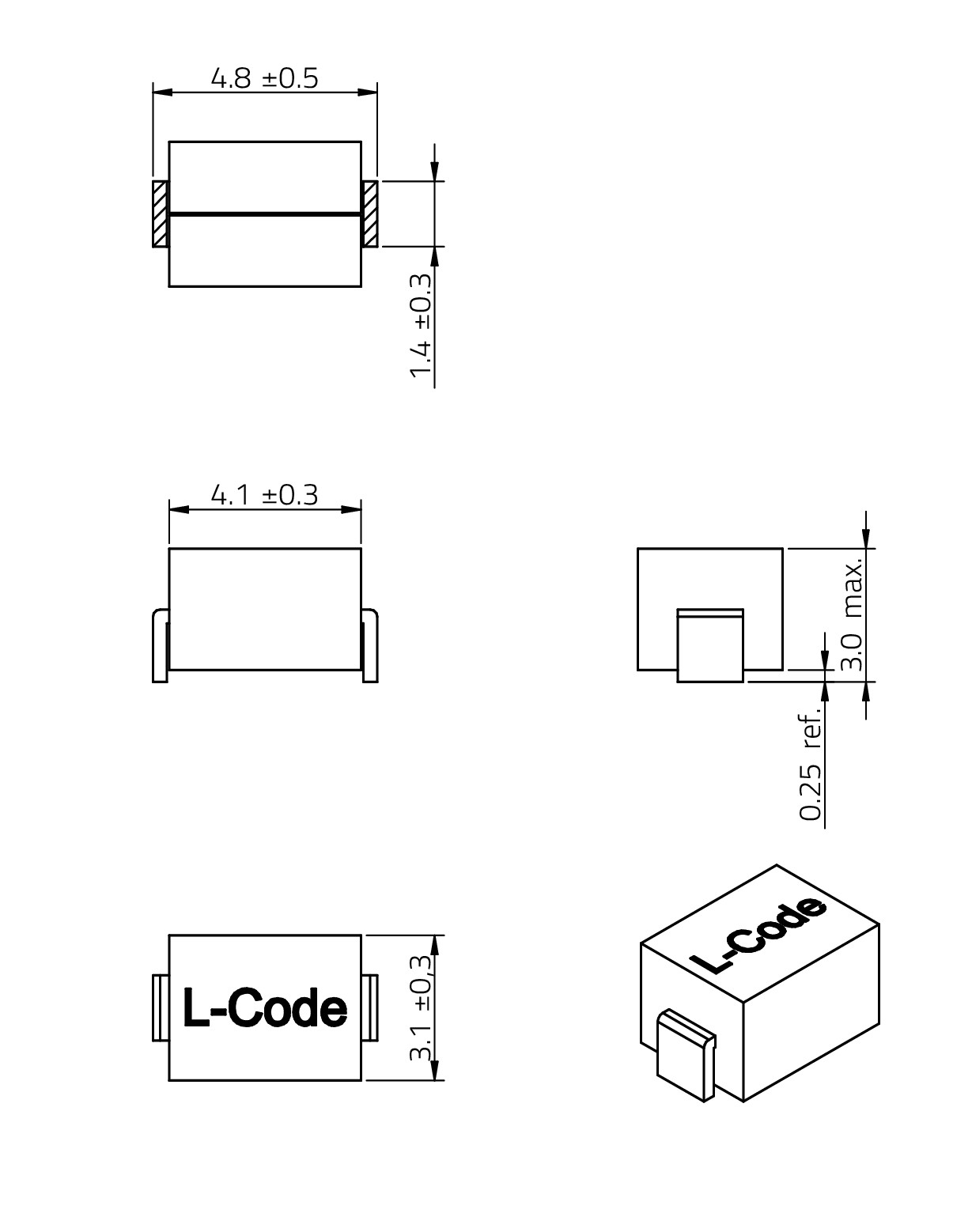

4030 4.1 3.1 3 4.8 MnZn SMT

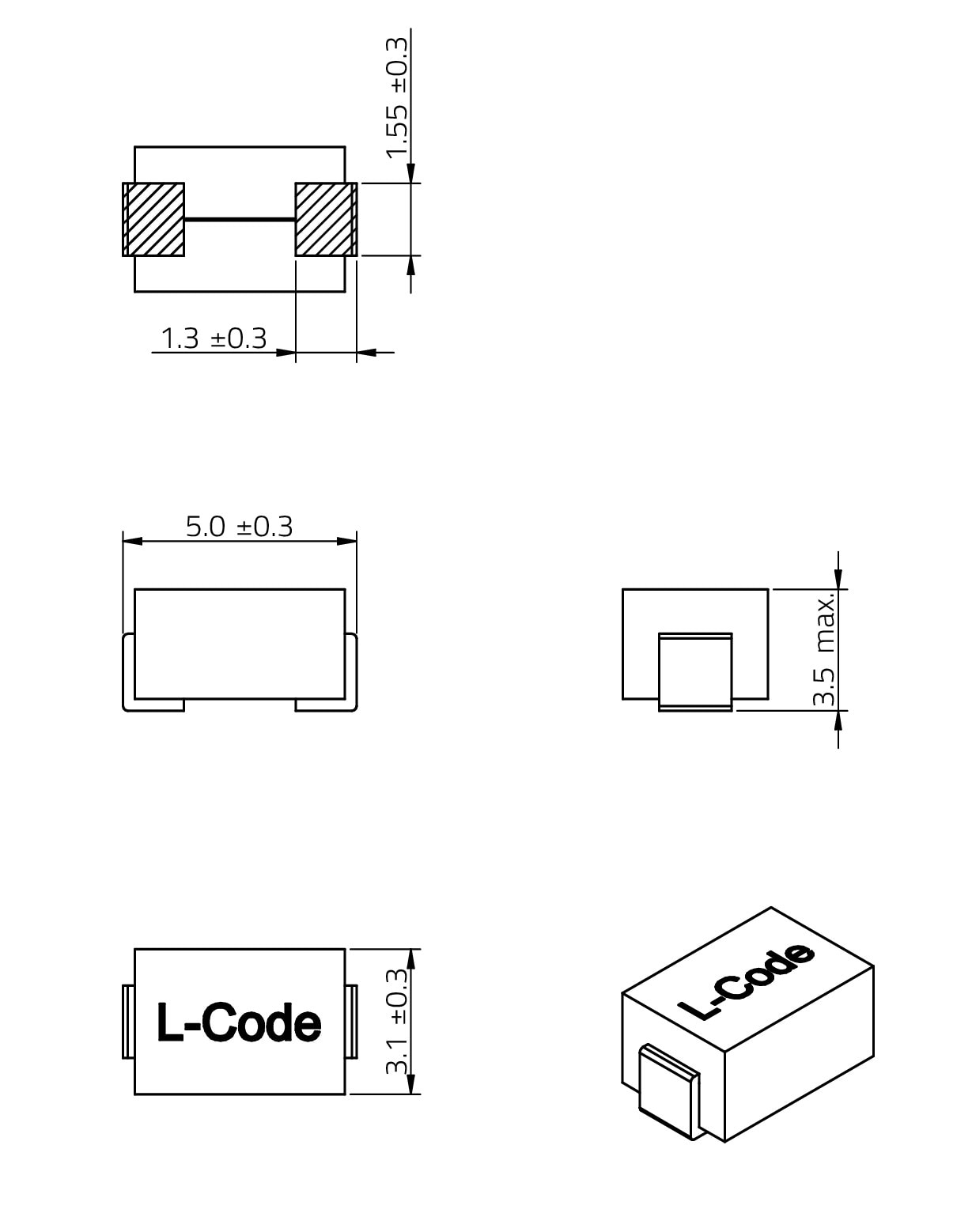

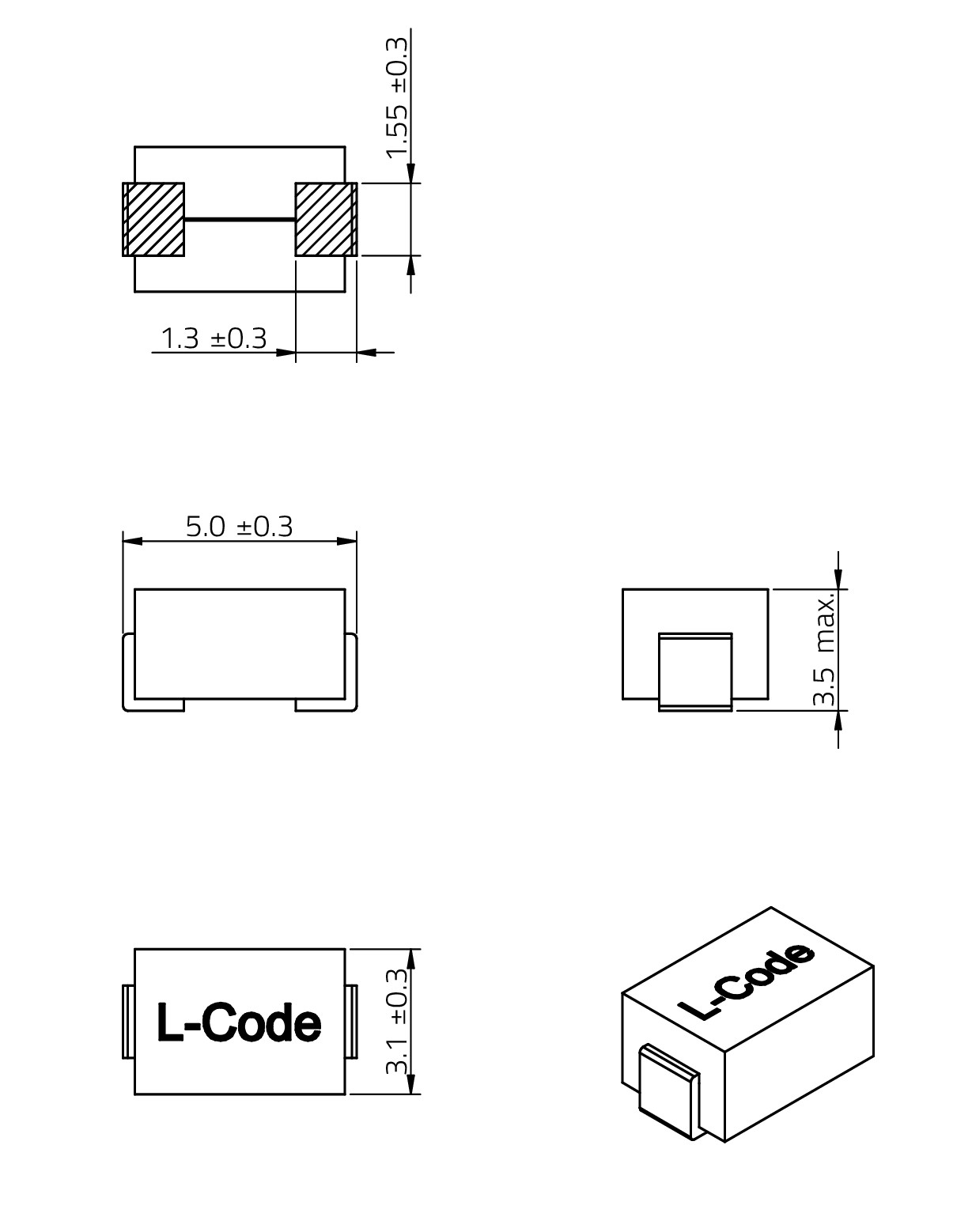

4035 5 3.1 3.5 1.55 MnZn SMT

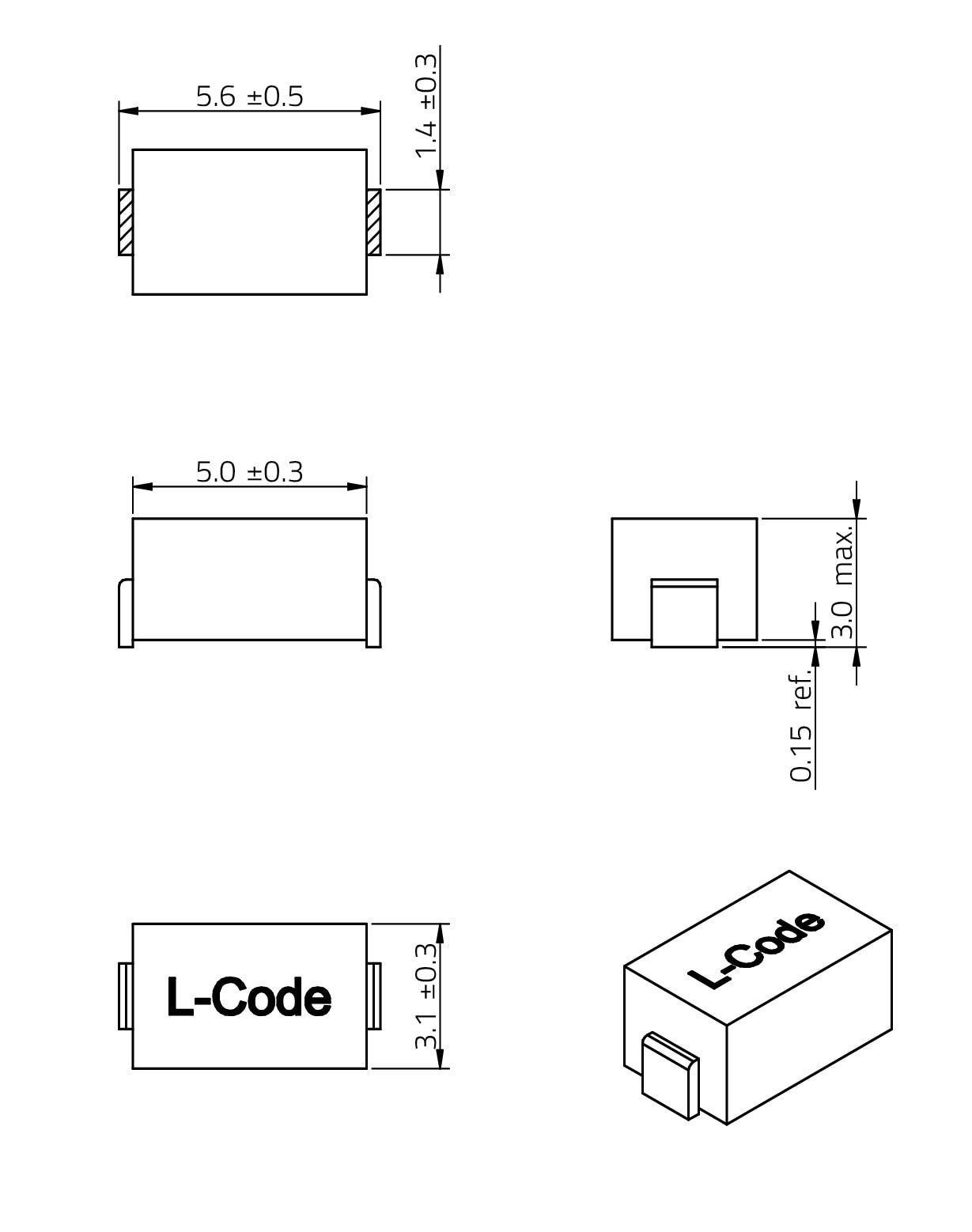

5030 5 3.1 3 5.6 MnZn SMT

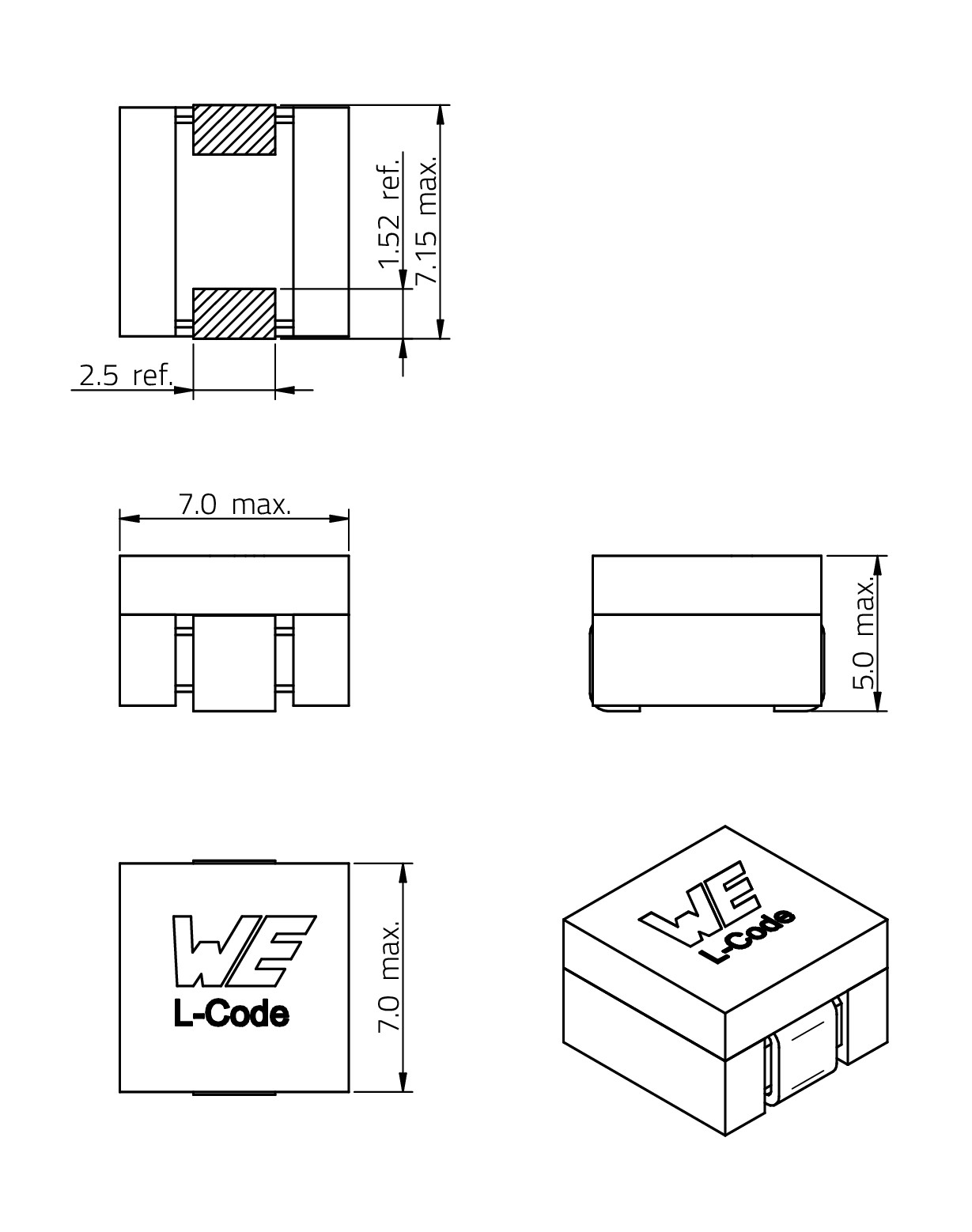

ERW. 7050 7.15 7 5 - MnZn -

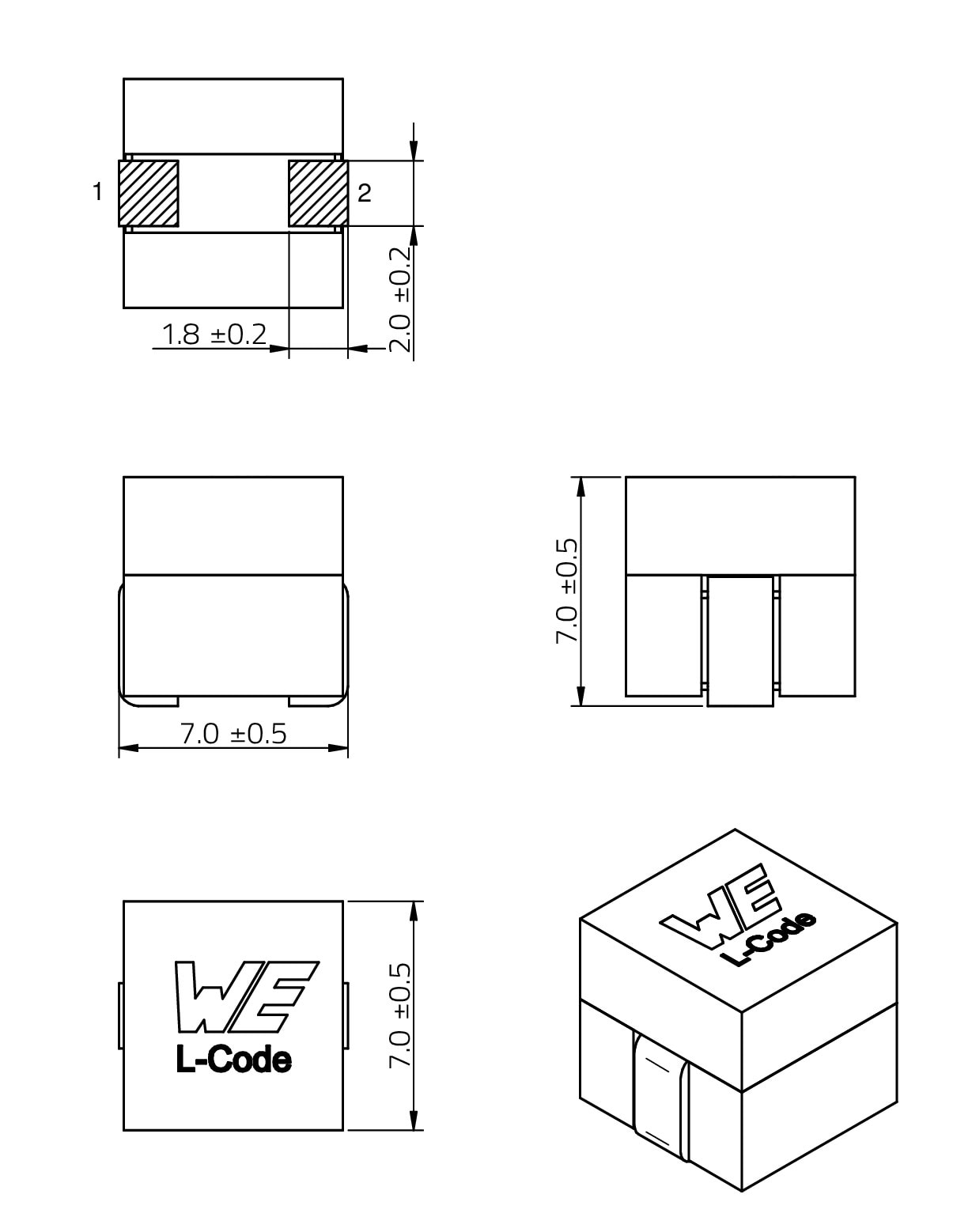

ERW. 7070 7 7 7 - MnZn -

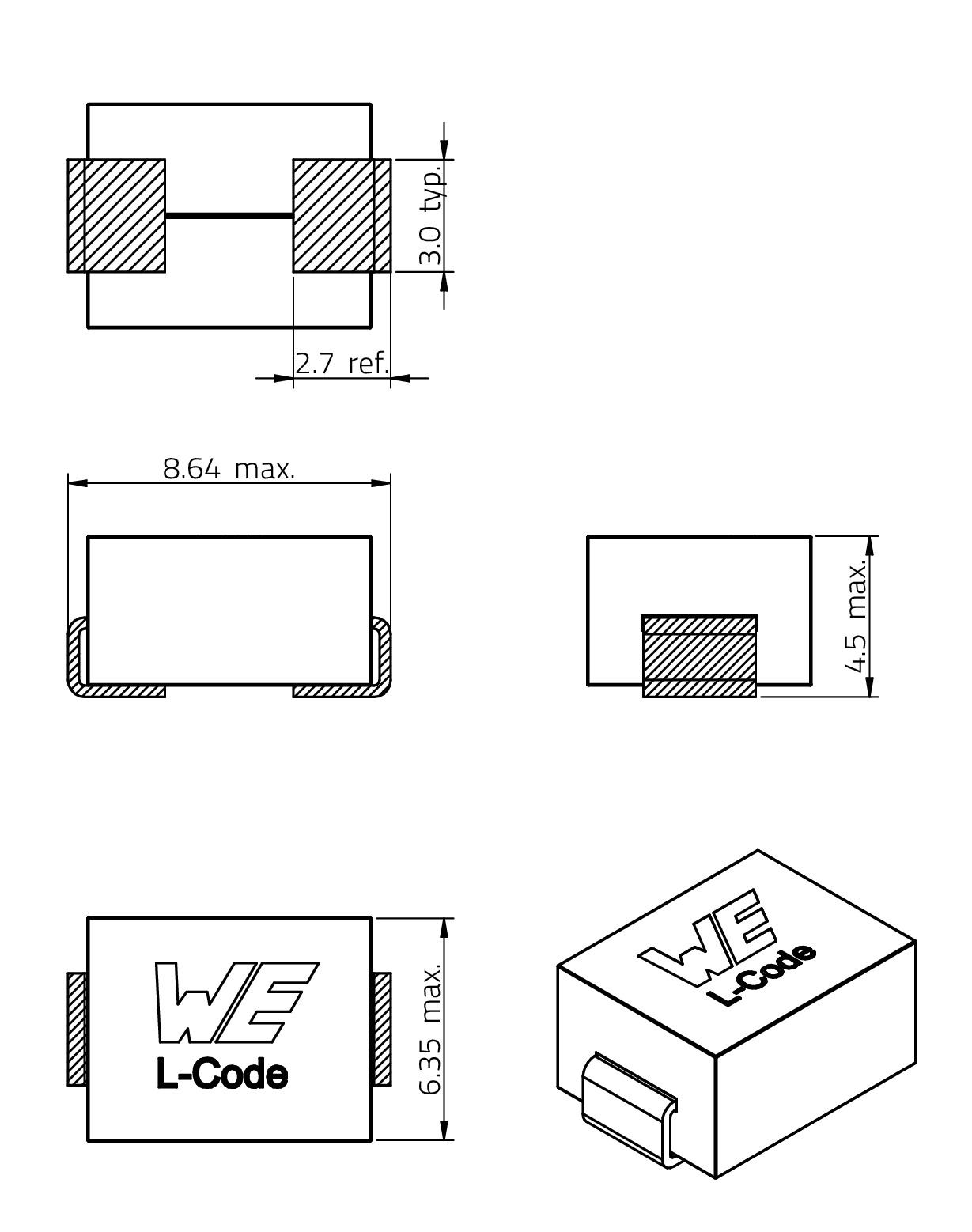

9065 8.64 6.35 4.5 2.7 MnZn SMT

Merkmale

  • Niedrige Kernverluste (MnZn)
  • Hoher Sättigungsstrom bis zu 125 A
  • Extrem niedriger RDC
  • Magnetisch geschirmt
  • Betriebstemperatur: –40 °C bis +125 °C
  • Empfohlenes Lötverfahren: Reflow

Anwendung

  • Multiphase Schaltregler
  • CPU/RAM Stromversorgung
  • Power PC
  • Filter

Artikeldaten

Alle
1012
1050
1052
1070
1078
1088
1088A
1088B
1190
1240
1323
1350
1390
1411
1435
1820
4030
4035
5030
7050
7070
9065
Artikel Nr. Daten­blatt Simu­lation DownloadsL
(µH)
LR
(µH)
IR
(A)
ISAT1
(A)
ISAT,30%
(A)
RDC
(mΩ)
fres
(MHz)
MaterialDesign Kit Muster
744340300025SPEC
8 Dateien 0.025 0.025 27 48.9 51 0.27 180 MnZn
744340300030SPEC
8 Dateien 0.03 0.029 27 47.3 50.6 0.27 170 MnZn
744340300055SPEC
8 Dateien 0.055 0.055 27 23.6 25.2 0.27 123 MnZn
744300006SPEC
8 Dateien 0.06 0.059 37 60.9 65.6 0.22 124 MnZn
74431012007SPEC
8 Dateien 0.07 0.069 37 125 125 0.125 149 MnZn
74434035007SPEC
8 Dateien 0.07 0.01 29 17 18.1 0.38 85 MnZn
NEU744302007SPEC
8 Dateien 0.072 0.071 30 62 64 0.235 MnZn744300
744340300075SPEC
8 Dateien 0.075 0.075 27 18.7 23.5 0.27 106 MnZn
744300008SPEC
8 Dateien 0.08 0.078 37 48.7 53.1 0.22 94 MnZn
7443081010SPEC
8 Dateien 0.1 0.1 38 91.3 104.4 0.29 80 MnZn
744304010SPEC
8 Dateien 0.1 0.1 24 0.17 105 MnZn744300
7443082010SPEC
8 Dateien 0.1 0.099 60 107.3 114.1 0.18 94 MnZn
74431435010SPEC
8 Dateien 0.1 0.099 31 72.5 82.6 0.28 87 MnZn
74431012010SPEC
8 Dateien 0.1 0.099 37 125 125 0.125 80 MnZn
7443082010BSPEC
8 Dateien 0.1 0.104 70 103 117 0.114 90 MnZn
74434035010SPEC
8 Dateien 0.1 0.016 29 18.1 19.1 0.38 69 MnZn
74435030010SPEC
8 Dateien 0.1 0.01 27 18 19.1 0.31 83 MnZn
744300010SPEC
8 Dateien 0.1 0.093 37 39.5 43.1 0.22 74 MnZn
NEU744302010SPEC
8 Dateien 0.105 0.104 30 45 51 0.235 MnZn744300
NEU744307012SPEC
8 Dateien 0.12 0.118 26 43.3 48.5 0.29 MnZn744300
NEU744303012SPEC
8 Dateien 0.12 0.118 31 51.2 59.8 0.325 MnZn744300
7443081012SPEC
8 Dateien 0.12 0.12 38 78.2 88.5 0.29 74 MnZn
744309012SPEC
8 Dateien 0.12 0.12 47.5 125 125 0.165 65 MnZn744300
7443082012SPEC
8 Dateien 0.12 0.118 60 93.1 100 0.18 70 MnZn
74431323012SPEC
8 Dateien 0.12 0.117 26 40.1 47.8 0.7 120 MnZn
74431435012SPEC
8 Dateien 0.12 0.119 31 62.7 71.3 0.28 85 MnZn
74431012012SPEC
8 Dateien 0.12 0.119 37 121.1 125 0.125 75 MnZn
7443082012BSPEC
8 Dateien 0.12 0.117 70 93.6 100.9 0.114 64 MnZn
NEU744302015SPEC
8 Dateien 0.15 0.125 30 30 35 0.235 MnZn744300
NEU744308015SPEC
8 Dateien 0.15 0.15 25 53.8 60.7 0.37 MnZn744300
7443081015SPEC
8 Dateien 0.15 0.15 38 67 75 0.29 60 MnZn
7443082015ASPEC
8 Dateien 0.15 0.136 65 68.5 76.9 0.15 56 MnZn
7443082015SPEC
8 Dateien 0.15 0.147 60 80.5 87.1 0.18 63 MnZn
74431435015SPEC
8 Dateien 0.15 0.147 31 55.8 64.8 0.28 84 MnZn
74431012015SPEC
8 Dateien 0.15 0.144 37 99.4 108.4 0.125 70 MnZn
7443082015BSPEC
8 Dateien 0.15 0.143 70 80.7 88.4 0.114 52 MnZn
744300015SPEC
8 Dateien 0.15 0.034 37 28.3 32.3 0.22 51 MnZn
NEU744303015SPEC
8 Dateien 0.155 0.15 31 44.5 51.5 0.325 MnZn744300
NEU744307016SPEC
8 Dateien 0.16 0.155 26 40 51.7 0.29 MnZn744300
NEU744304016SPEC
8 Dateien 0.16 0.155 24 0.17 80 MnZn744300
74431323016SPEC
8 Dateien 0.16 0.149 26 28.9 35.1 0.7 113 MnZn
7443082017SPEC
8 Dateien 0.17 0.15 60 62.9 69.3 0.18 56 MnZn
7443081018SPEC
8 Dateien 0.18 0.176 38 55.6 63.4 0.29 52 MnZn
7443082018ASPEC
8 Dateien 0.18 0.157 65 63.9 72.7 0.15 47 MnZn
7443082018SPEC
8 Dateien 0.18 0.165 60 59.3 66.4 0.18 53 MnZn
74431435018SPEC
8 Dateien 0.18 0.175 31 49.7 58.4 0.28 63 MnZn
NEU744308020SPEC
8 Dateien 0.2 0.198 25 44 50.4 0.37 MnZn744300
NEU744306020SPEC
8 Dateien 0.2 0.195 25 34 36.1 0.26 MnZn744300
NEU744307022SPEC
8 Dateien 0.22 0.174 26 26.8 29.9 0.29 MnZn744300
NEU744303022SPEC
8 Dateien 0.22 0.18 31 27 34.5 0.325 MnZn744300
7443081022SPEC
8 Dateien 0.22 0.2 38 39.1 48.4 0.29 43 MnZn
NEU744304022SPEC
8 Dateien 0.22 0.16 24 0.17 70 MnZn744300
NEU744305022SPEC
8 Dateien 0.22 0.215 26 39.9 42 0.155 MnZn744300
7443082022SPEC
8 Dateien 0.22 0.154 60 52.7 59.3 0.18 52 MnZn
74431435022SPEC
8 Dateien 0.22 0.211 31 37.6 43 0.28 60 MnZn
744300022SPEC
8 Dateien 0.22 0.024 37 18.8 21.6 0.22 38 MnZn
NEU744308025SPEC
8 Dateien 0.25 0.246 25 41.6 46.5 0.37 MnZn744300
NEU744306025SPEC
8 Dateien 0.25 0.24 25 30.3 32.3 0.26 MnZn744300
NEU744301025SPEC
8 Dateien 0.25 0.25 38 54.4 64.7 0.32 MnZn744300
NEU744309025SPEC
8 Dateien 0.25 0.245 47.5 75.6 88.5 0.165 MnZn744300
7443081030SPEC
8 Dateien 0.3 0.14 38 28.9 34.6 0.29 33 MnZn
NEU744306030SPEC
8 Dateien 0.3 0.22 25 22.2 25 0.26 MnZn744300
NEU744308033SPEC
8 Dateien 0.33 0.305 25 27.3 32 0.37 MnZn744300
NEU744301033SPEC
8 Dateien 0.33 0.325 38 44.9 48.9 0.32 MnZn744300
NEU744305033SPEC
8 Dateien 0.33 0.27 26 23.6 27.7 0.155 MnZn744300
NEU744309033SPEC
8 Dateien 0.33 0.31 47.5 58 65.7 0.165 MnZn744300
NEU744308040SPEC
8 Dateien 0.4 0.345 25 23.8 28.3 0.37 MnZn744300
7443081040SPEC
8 Dateien 0.4 0.05 38 20.1 24.1 0.29 27 MnZn
NEU744305040SPEC
8 Dateien 0.4 0.1 26 16.8 21.7 0.155 MnZn744300
NEU744301047SPEC
8 Dateien 0.47 0.24 38 32.1 36.1 0.32 MnZn744300
NEU744309047SPEC
8 Dateien 0.47 0.2 47.5 35.1 46.8 0.165 MnZn744300
7443091062SPEC
8 Dateien 0.62 0.62 34 68.4 74 0.42 25 MnZn
7443091080SPEC
8 Dateien 0.8 0.78 34 53.1 58.5 0.42 21 MnZn
74431821100SPEC
8 Dateien 1 0.1 23 6.6 9.3 0.33 26 MnZn
7443091100SPEC
8 Dateien 1 0.95 34 38.5 43.5 0.42 18 MnZn
7443091120SPEC
8 Dateien 1.2 1.02 34 32.2 38.3 0.42 16 MnZn
7443091150SPEC
8 Dateien 1.5 0.18 34 22.5 27.1 0.42 15 MnZn
Artikel Nr. Daten­blatt Simu­lation
744340300025SPEC
744340300030SPEC
744340300055SPEC
744300006SPEC
74431012007SPEC
74434035007SPEC
NEU744302007SPEC
744340300075SPEC
744300008SPEC
7443081010SPEC
744304010SPEC
7443082010SPEC
74431435010SPEC
74431012010SPEC
7443082010BSPEC
74434035010SPEC
74435030010SPEC
744300010SPEC
NEU744302010SPEC
NEU744307012SPEC
NEU744303012SPEC
7443081012SPEC
744309012SPEC
7443082012SPEC
74431323012SPEC
74431435012SPEC
74431012012SPEC
7443082012BSPEC
NEU744302015SPEC
NEU744308015SPEC
7443081015SPEC
7443082015ASPEC
7443082015SPEC
74431435015SPEC
74431012015SPEC
7443082015BSPEC
744300015SPEC
NEU744303015SPEC
NEU744307016SPEC
NEU744304016SPEC
74431323016SPEC
7443082017SPEC
7443081018SPEC
7443082018ASPEC
7443082018SPEC
74431435018SPEC
NEU744308020SPEC
NEU744306020SPEC
NEU744307022SPEC
NEU744303022SPEC
7443081022SPEC
NEU744304022SPEC
NEU744305022SPEC
7443082022SPEC
74431435022SPEC
744300022SPEC
NEU744308025SPEC
NEU744306025SPEC
NEU744301025SPEC
NEU744309025SPEC
7443081030SPEC
NEU744306030SPEC
NEU744308033SPEC
NEU744301033SPEC
NEU744305033SPEC
NEU744309033SPEC
NEU744308040SPEC
7443081040SPEC
NEU744305040SPEC
NEU744301047SPEC
NEU744309047SPEC
7443091062SPEC
7443091080SPEC
74431821100SPEC
7443091100SPEC
7443091120SPEC
7443091150SPEC
Muster
Artikel Nr. Daten­blatt Simu­lation DownloadsL
(µH)
LR
(µH)
IR
(A)
ISAT1
(A)
ISAT,30%
(A)
RDC
(mΩ)
fres
(MHz)
MaterialDesign Kit Muster

REDEXPERT loss simulation

Find the best inductor!

REDEXPERT has the world’s most accurate AC loss model, which even includes the DC-bias current. With dedicated DC-DC topologies or the generic loss simulator, you can accurately determine the AC and DC losses for your converter. The model includes the core material, shape and winding structure of the inductor. REDEXPERT recommends suitable inductors and allows you to add more filters to find the best inductor for your application.
