WE-FAMI THT Speicherdrossel

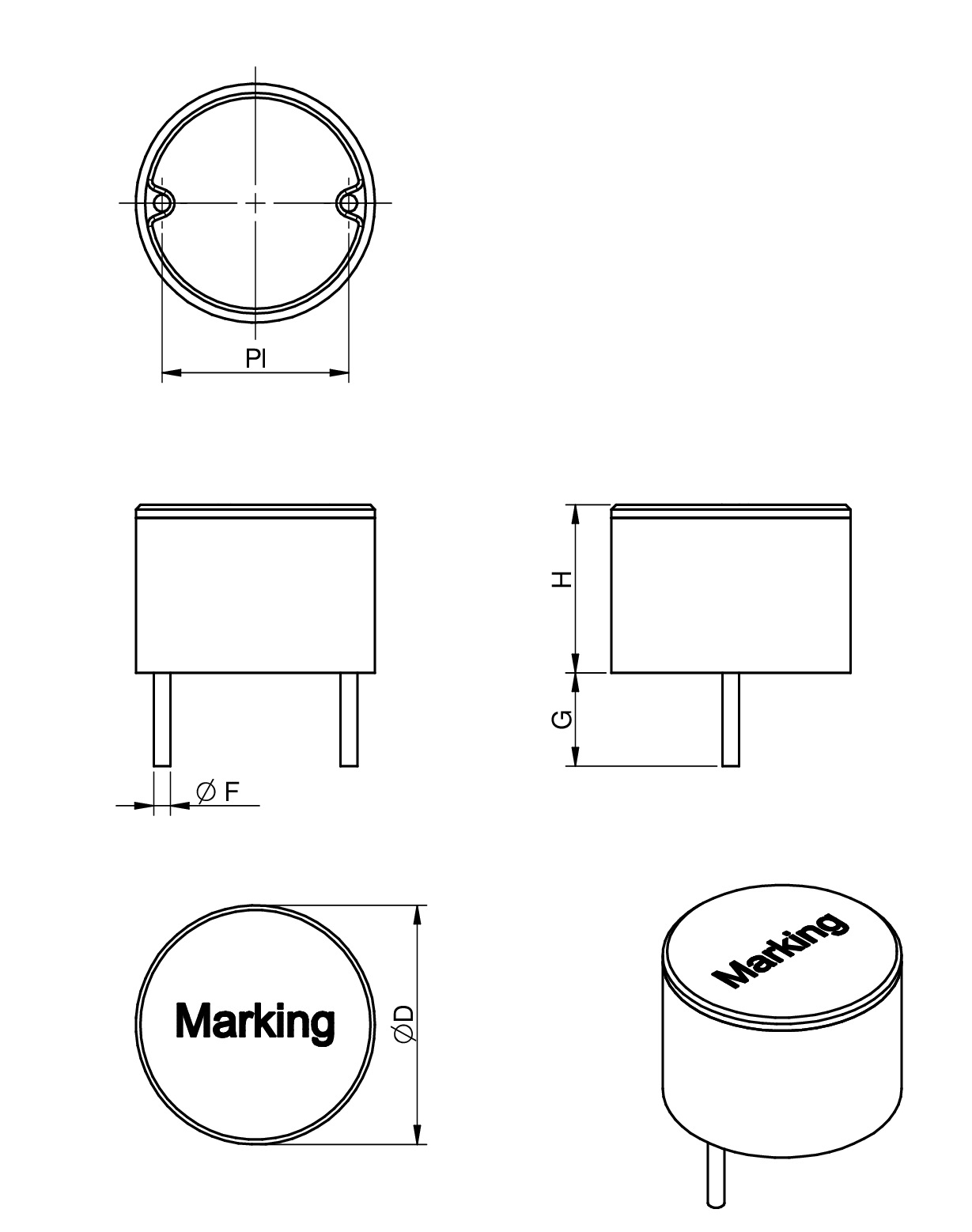

Bauform	L (mm)	W (mm)	H (mm)	Montageart
8010	8.8	8.8	11	THT

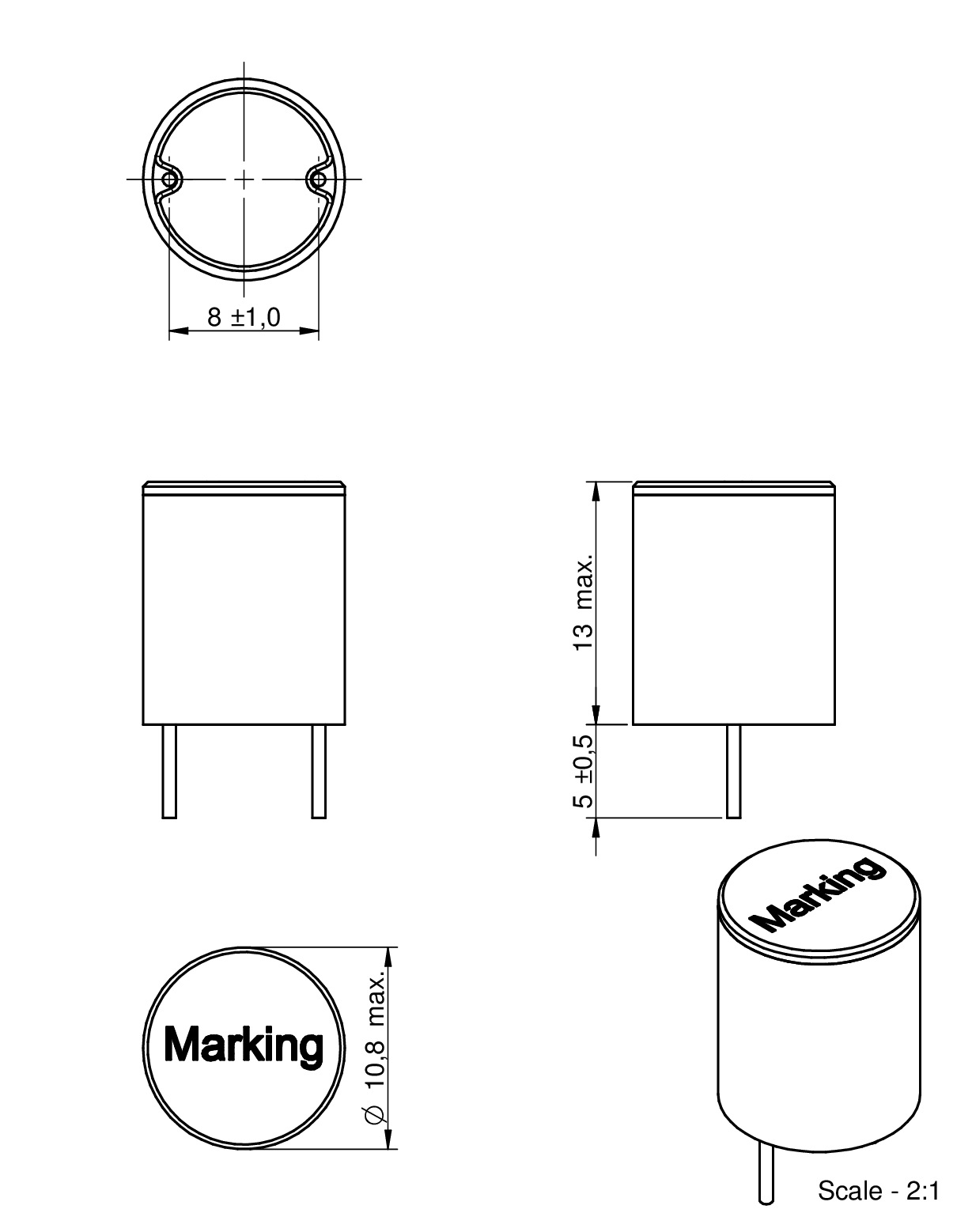

1012	10.8	10.8	13	THT

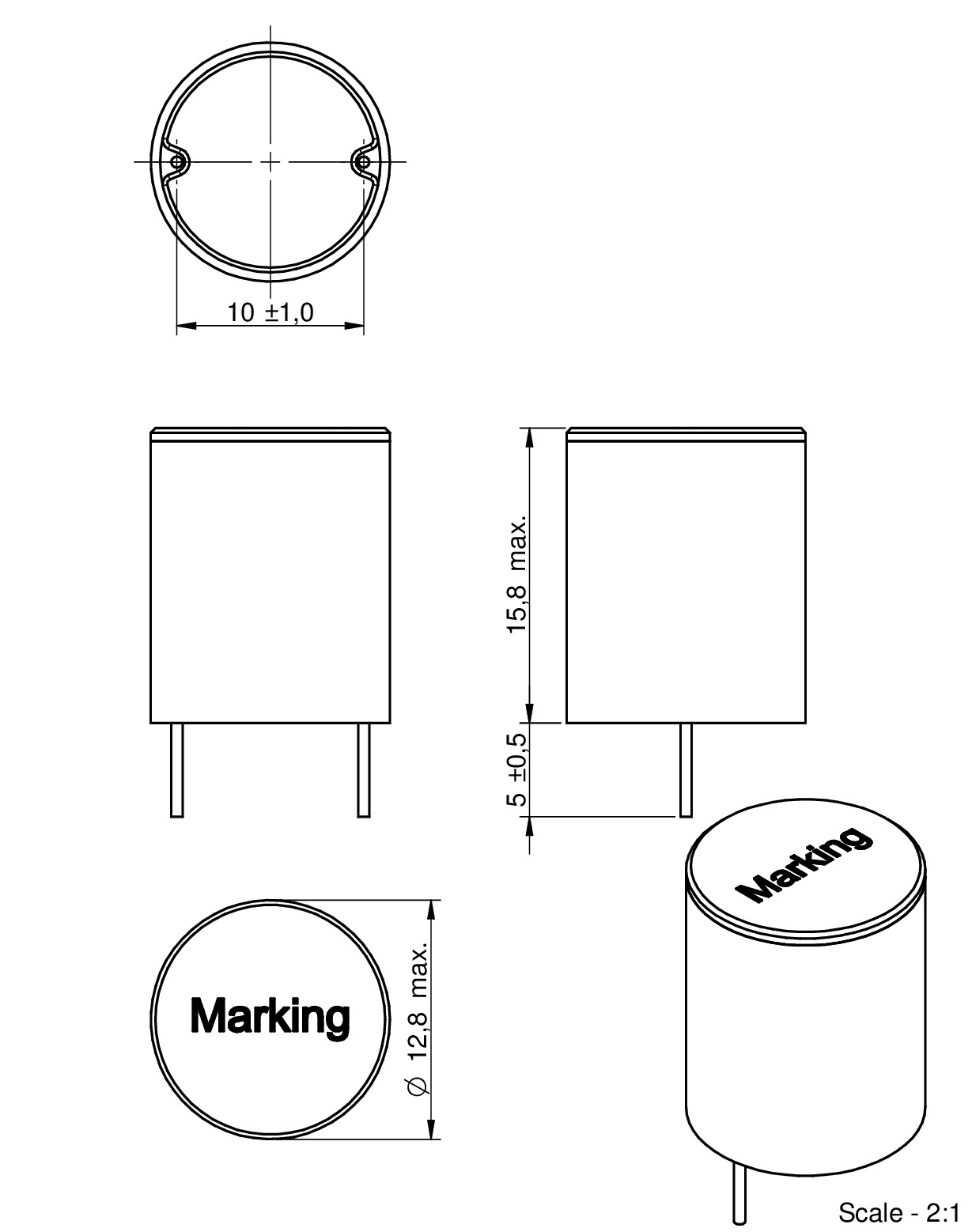

1215	12.8	12.8	15.8	THT

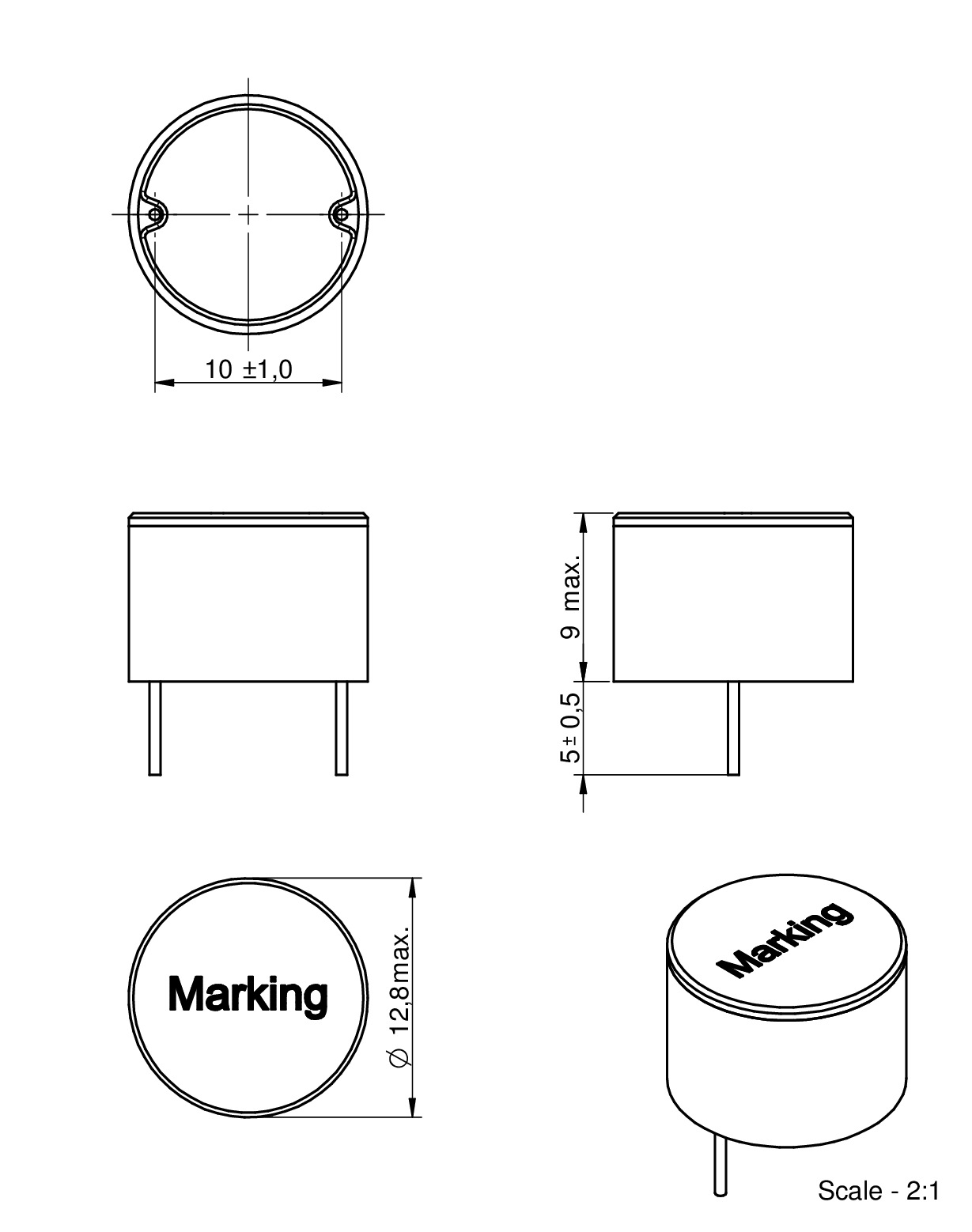

1280	12.8	12.8	9	THT

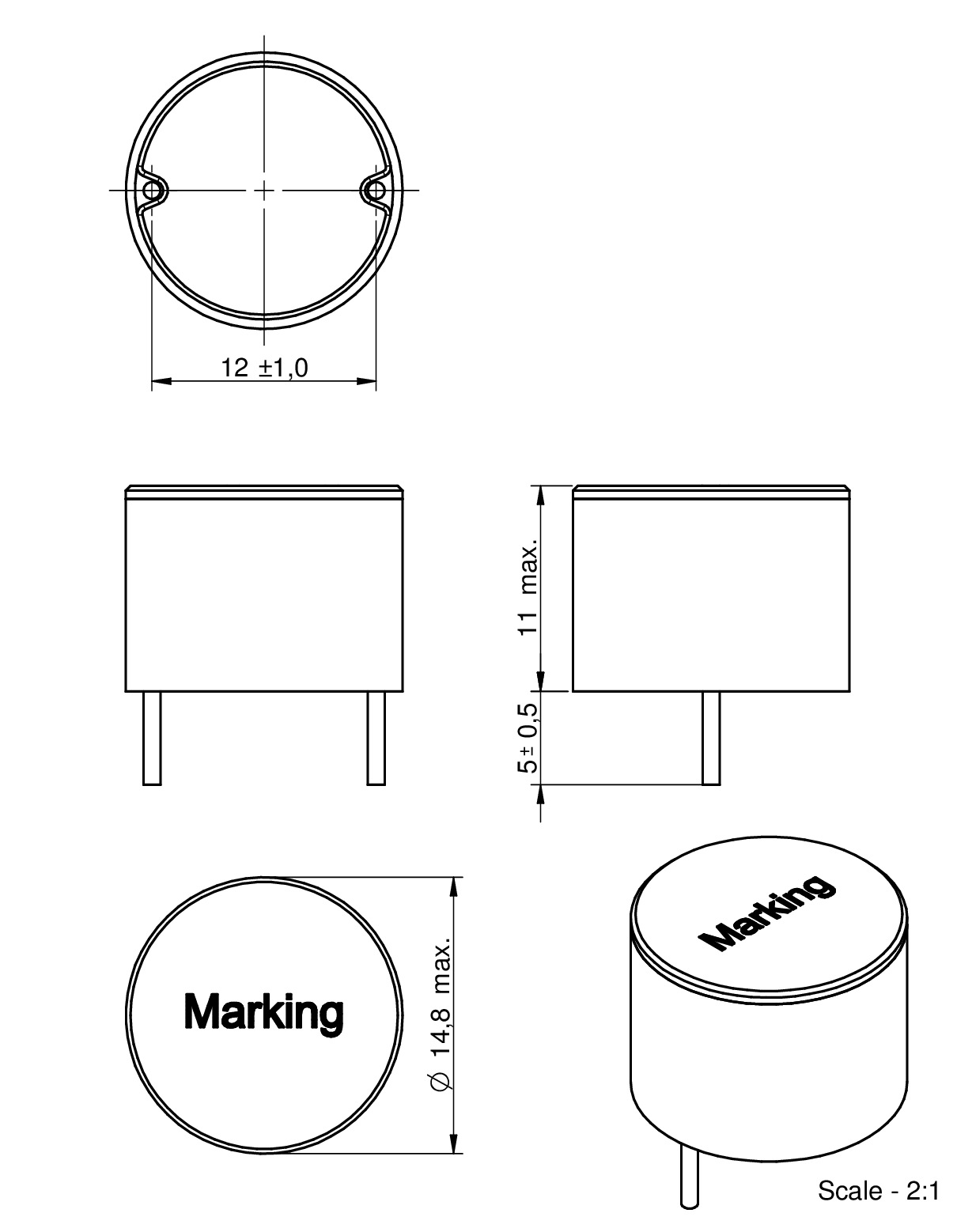

1410	14.8	14.8	11	THT

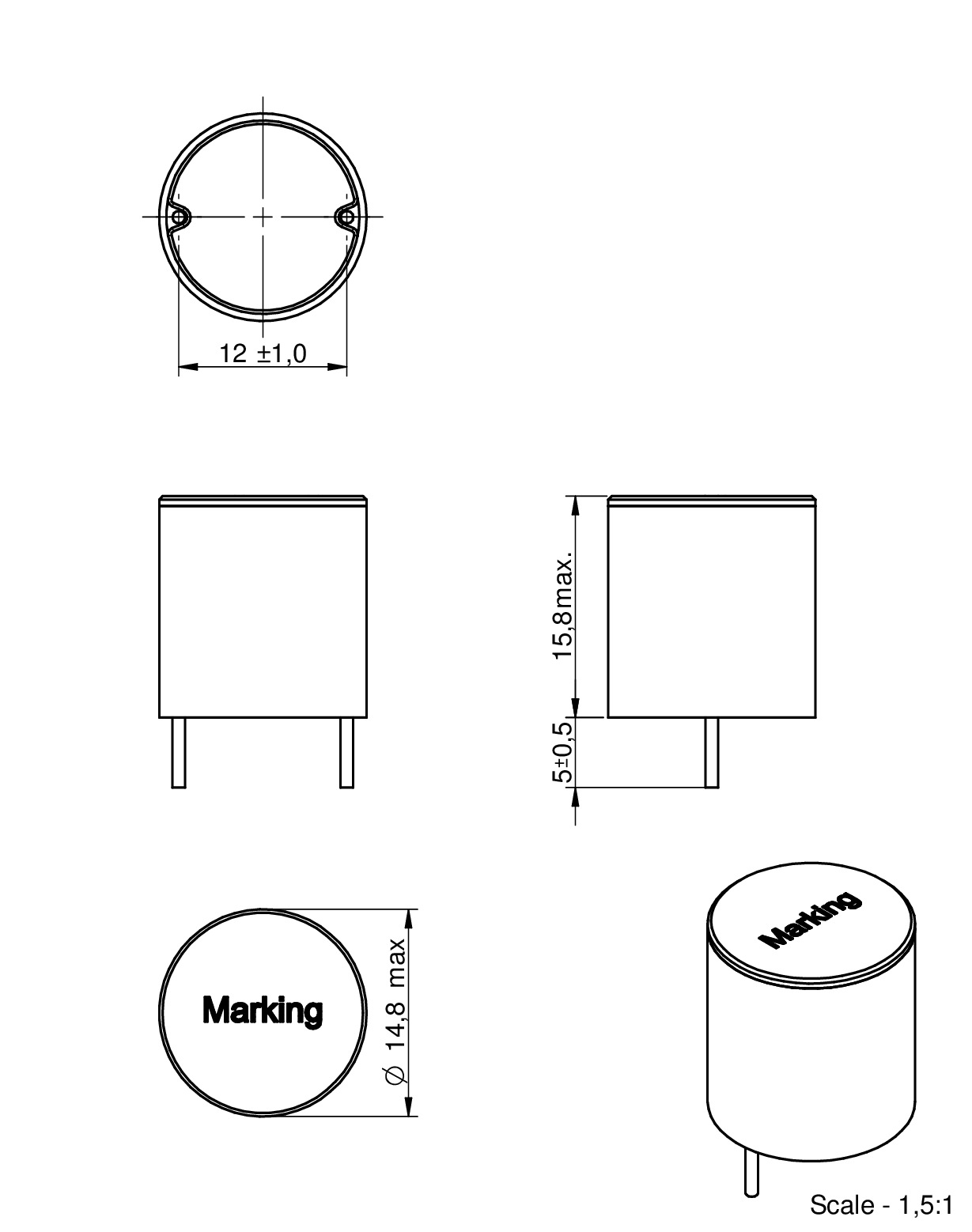

1415	14.8	14.8	15.8	THT

LTSpice-Dateien

LT
LTSpice_WE-FAMI (rev22a).zip
|
2.1 KB

Merkmale

Optimierung von Materialzusammensetzung und Design ermöglicht hohe Performance
Bis zu 19.7 A Sättigungsstrom
RDC ab 3.8 mΩ
Magnetisch geschirmte Konstruktion
Geringes Streufeld
Betriebstemperatur -40 °C bis +125 °C

Anwendung

DC/DC Wandler
Netzteile und Ladegeräte
Home Entertainment Systeme
Portable Geräte wie Notebooks

Application Notes

ANP138 Kundenspezifischer Nennstromrechner
PDF

Artikeldaten

Alle

8010

1012

1215

1280

1410

1415

Artikel Nr.	Datenblatt	Downloads	Status	L (µH)	I_R (A)	I_SAT (A)	R_{DC max.} (mΩ)	Montageart
744750230030	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FAMI (rev22c).IntLib \| 925.5 KB CDS Cadence_WE-FAMI (rev22a).zip \| 5.7 MB EAG Eagle_WE-FAMI (rev20a).lbr \| 85.1 KB KIC KiCad_WE-FAMI (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-FAMI (rev19a).zip \| 9 KB CAD-Dateien ZIP STP 744750230xxx_0,55 (rev1).stp \| 350.4 KB Elektrische Modelle ZIP PSP PSpice_WE-FAMI (rev22a).zip \| 5.7 KB SCS Spectre_WE-FAMI (rev24a).mod \| 5.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	7.6	11.7	8.5	THT
744750230047	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FAMI (rev22c).IntLib \| 925.5 KB CDS Cadence_WE-FAMI (rev22a).zip \| 5.7 MB EAG Eagle_WE-FAMI (rev20a).lbr \| 85.1 KB KIC KiCad_WE-FAMI (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-FAMI (rev19a).zip \| 9 KB CAD-Dateien ZIP STP 744750230xxx_0,55 (rev1).stp \| 350.4 KB Elektrische Modelle ZIP PSP PSpice_WE-FAMI (rev22a).zip \| 5.7 KB SCS Spectre_WE-FAMI (rev24a).mod \| 5.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7	6.5	9.6	12.5	THT
744750340047	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FAMI (rev22c).IntLib \| 925.5 KB CDS Cadence_WE-FAMI (rev22a).zip \| 5.7 MB EAG Eagle_WE-FAMI (rev20a).lbr \| 85.1 KB KIC KiCad_WE-FAMI (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-FAMI (rev19a).zip \| 9 KB Elektrische Modelle ZIP PSP PSpice_WE-FAMI (rev22a).zip \| 5.7 KB SCS Spectre_WE-FAMI (rev24a).mod \| 5.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7	9	14.4	8.5	THT
744750420047	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FAMI (rev22c).IntLib \| 925.5 KB CDS Cadence_WE-FAMI (rev22a).zip \| 5.7 MB EAG Eagle_WE-FAMI (rev20a).lbr \| 85.1 KB KIC KiCad_WE-FAMI (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-FAMI (rev19a).zip \| 9 KB Elektrische Modelle ZIP PSP PSpice_WE-FAMI (rev22a).zip \| 5.7 KB SCS Spectre_WE-FAMI (rev24a).mod \| 5.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7	8.7	13.5	8.5	THT
744750530047	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FAMI (rev22c).IntLib \| 925.5 KB CDS Cadence_WE-FAMI (rev22a).zip \| 5.7 MB EAG Eagle_WE-FAMI (rev20a).lbr \| 85.1 KB KIC KiCad_WE-FAMI (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-FAMI (rev19a).zip \| 9 KB Elektrische Modelle ZIP PSP PSpice_WE-FAMI (rev22a).zip \| 5.7 KB SCS Spectre_WE-FAMI (rev24a).mod \| 5.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7	11.8	18	4.8	THT
744750560047	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FAMI (rev22c).IntLib \| 925.5 KB CDS Cadence_WE-FAMI (rev22a).zip \| 5.7 MB EAG Eagle_WE-FAMI (rev20a).lbr \| 85.1 KB KIC KiCad_WE-FAMI (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-FAMI (rev19a).zip \| 9 KB Elektrische Modelle ZIP PSP PSpice_WE-FAMI (rev22a).zip \| 5.7 KB SCS Spectre_WE-FAMI (rev24a).mod \| 5.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7	14.5	19.7	3.8	THT
744750230068	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FAMI (rev22c).IntLib \| 925.5 KB CDS Cadence_WE-FAMI (rev22a).zip \| 5.7 MB EAG Eagle_WE-FAMI (rev20a).lbr \| 85.1 KB KIC KiCad_WE-FAMI (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-FAMI (rev19a).zip \| 9 KB CAD-Dateien ZIP STP 744750230xxx_0,55 (rev1).stp \| 350.4 KB Elektrische Modelle ZIP PSP PSpice_WE-FAMI (rev22a).zip \| 5.7 KB SCS Spectre_WE-FAMI (rev24a).mod \| 5.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6.8	5.7	8.1	16	THT
744750420068	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FAMI (rev22c).IntLib \| 925.5 KB CDS Cadence_WE-FAMI (rev22a).zip \| 5.7 MB EAG Eagle_WE-FAMI (rev20a).lbr \| 85.1 KB KIC KiCad_WE-FAMI (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-FAMI (rev19a).zip \| 9 KB Elektrische Modelle ZIP PSP PSpice_WE-FAMI (rev22a).zip \| 5.7 KB SCS Spectre_WE-FAMI (rev24a).mod \| 5.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6.8	7.2	11.4	12	THT
744750530068	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FAMI (rev22c).IntLib \| 925.5 KB CDS Cadence_WE-FAMI (rev22a).zip \| 5.7 MB EAG Eagle_WE-FAMI (rev20a).lbr \| 85.1 KB KIC KiCad_WE-FAMI (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-FAMI (rev19a).zip \| 9 KB Elektrische Modelle ZIP PSP PSpice_WE-FAMI (rev22a).zip \| 5.7 KB SCS Spectre_WE-FAMI (rev24a).mod \| 5.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6.8	10.7	15	6.5	THT
744750230100	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FAMI (rev22c).IntLib \| 925.5 KB CDS Cadence_WE-FAMI (rev22a).zip \| 5.7 MB EAG Eagle_WE-FAMI (rev20a).lbr \| 85.1 KB KIC KiCad_WE-FAMI (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-FAMI (rev19a).zip \| 9 KB CAD-Dateien ZIP STP 744750230xxx_0,55 (rev1).stp \| 350.4 KB Elektrische Modelle ZIP PSP PSpice_WE-FAMI (rev22a).zip \| 5.7 KB SCS Spectre_WE-FAMI (rev24a).mod \| 5.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	4.6	6.8	23	THT
744750460100	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FAMI (rev22c).IntLib \| 925.5 KB CDS Cadence_WE-FAMI (rev22a).zip \| 5.7 MB EAG Eagle_WE-FAMI (rev20a).lbr \| 85.1 KB KIC KiCad_WE-FAMI (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-FAMI (rev19a).zip \| 9 KB Elektrische Modelle ZIP PSP PSpice_WE-FAMI (rev22a).zip \| 5.7 KB SCS Spectre_WE-FAMI (rev24a).mod \| 5.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	9.2	11.3	8.6	THT
744750420100	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FAMI (rev22c).IntLib \| 925.5 KB CDS Cadence_WE-FAMI (rev22a).zip \| 5.7 MB EAG Eagle_WE-FAMI (rev20a).lbr \| 85.1 KB KIC KiCad_WE-FAMI (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-FAMI (rev19a).zip \| 9 KB Elektrische Modelle ZIP PSP PSpice_WE-FAMI (rev22a).zip \| 5.7 KB SCS Spectre_WE-FAMI (rev24a).mod \| 5.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	6.2	9.6	15.5	THT
744750530100	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FAMI (rev22c).IntLib \| 925.5 KB CDS Cadence_WE-FAMI (rev22a).zip \| 5.7 MB EAG Eagle_WE-FAMI (rev20a).lbr \| 85.1 KB KIC KiCad_WE-FAMI (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-FAMI (rev19a).zip \| 9 KB Elektrische Modelle ZIP PSP PSpice_WE-FAMI (rev22a).zip \| 5.7 KB SCS Spectre_WE-FAMI (rev24a).mod \| 5.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	8.9	12.4	9.5	THT
744750560100	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FAMI (rev22c).IntLib \| 925.5 KB CDS Cadence_WE-FAMI (rev22a).zip \| 5.7 MB EAG Eagle_WE-FAMI (rev20a).lbr \| 85.1 KB KIC KiCad_WE-FAMI (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-FAMI (rev19a).zip \| 9 KB Elektrische Modelle ZIP PSP PSpice_WE-FAMI (rev22a).zip \| 5.7 KB SCS Spectre_WE-FAMI (rev24a).mod \| 5.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	11.4	13.4	6.8	THT
744750230150	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FAMI (rev22c).IntLib \| 925.5 KB CDS Cadence_WE-FAMI (rev22a).zip \| 5.7 MB EAG Eagle_WE-FAMI (rev20a).lbr \| 85.1 KB KIC KiCad_WE-FAMI (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-FAMI (rev19a).zip \| 9 KB CAD-Dateien ZIP STP 744750230xxx_0,55 (rev1).stp \| 350.4 KB Elektrische Modelle ZIP PSP PSpice_WE-FAMI (rev22a).zip \| 5.7 KB SCS Spectre_WE-FAMI (rev24a).mod \| 5.7 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	3.7	5.7	35	THT
744750340150	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FAMI (rev22c).IntLib \| 925.5 KB CDS Cadence_WE-FAMI (rev22a).zip \| 5.7 MB EAG Eagle_WE-FAMI (rev20a).lbr \| 85.1 KB KIC KiCad_WE-FAMI (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-FAMI (rev19a).zip \| 9 KB Elektrische Modelle ZIP PSP PSpice_WE-FAMI (rev22a).zip \| 5.7 KB SCS Spectre_WE-FAMI (rev24a).mod \| 5.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	5.6	8.5	20	THT
744750460150	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FAMI (rev22c).IntLib \| 925.5 KB CDS Cadence_WE-FAMI (rev22a).zip \| 5.7 MB EAG Eagle_WE-FAMI (rev20a).lbr \| 85.1 KB KIC KiCad_WE-FAMI (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-FAMI (rev19a).zip \| 9 KB Elektrische Modelle ZIP PSP PSpice_WE-FAMI (rev22a).zip \| 5.7 KB SCS Spectre_WE-FAMI (rev24a).mod \| 5.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	9	9.5	12	THT
744750420150	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FAMI (rev22c).IntLib \| 925.5 KB CDS Cadence_WE-FAMI (rev22a).zip \| 5.7 MB EAG Eagle_WE-FAMI (rev20a).lbr \| 85.1 KB KIC KiCad_WE-FAMI (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-FAMI (rev19a).zip \| 9 KB Elektrische Modelle ZIP PSP PSpice_WE-FAMI (rev22a).zip \| 5.7 KB SCS Spectre_WE-FAMI (rev24a).mod \| 5.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	5.1	7.9	25	THT
744750460220	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FAMI (rev22c).IntLib \| 925.5 KB CDS Cadence_WE-FAMI (rev22a).zip \| 5.7 MB EAG Eagle_WE-FAMI (rev20a).lbr \| 85.1 KB KIC KiCad_WE-FAMI (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-FAMI (rev19a).zip \| 9 KB Elektrische Modelle ZIP PSP PSpice_WE-FAMI (rev22a).zip \| 5.7 KB SCS Spectre_WE-FAMI (rev24a).mod \| 5.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	6.9	7.5	16	THT
744750420220	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FAMI (rev22c).IntLib \| 925.5 KB CDS Cadence_WE-FAMI (rev22a).zip \| 5.7 MB EAG Eagle_WE-FAMI (rev20a).lbr \| 85.1 KB KIC KiCad_WE-FAMI (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-FAMI (rev19a).zip \| 9 KB Elektrische Modelle ZIP PSP PSpice_WE-FAMI (rev22a).zip \| 5.7 KB SCS Spectre_WE-FAMI (rev24a).mod \| 5.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	4.1	6.7	36	THT
744750560220	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FAMI (rev22c).IntLib \| 925.5 KB CDS Cadence_WE-FAMI (rev22a).zip \| 5.7 MB EAG Eagle_WE-FAMI (rev20a).lbr \| 85.1 KB KIC KiCad_WE-FAMI (rev25a).zip \| 1.1 MB ZUK Download_CadStar_WE-FAMI (rev19a).zip \| 9 KB Elektrische Modelle ZIP PSP PSpice_WE-FAMI (rev22a).zip \| 5.7 KB SCS Spectre_WE-FAMI (rev24a).mod \| 5.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	7.7	8.9	14.5	THT

Artikel Nr.	Datenblatt	Simulation
744750230030	SPEC
744750230047	SPEC
744750340047	SPEC
744750420047	SPEC
744750530047	SPEC
744750560047	SPEC
744750230068	SPEC
744750420068	SPEC
744750530068	SPEC
744750230100	SPEC
744750460100	SPEC
744750420100	SPEC
744750530100	SPEC
744750560100	SPEC
744750230150	SPEC
744750340150	SPEC
744750460150	SPEC
744750420150	SPEC
744750460220	SPEC
744750420220	SPEC
744750560220	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L (µH)	I_R (A)	I_SAT (A)	R_{DC max.} (mΩ)	Montageart	Muster
