WE-CBF HF SMT-Ferrit für Hochfrequenz-Anwendungen

Bauform	Maße	L (mm)	W (mm)	H (mm)	Fl (mm)	Montageart

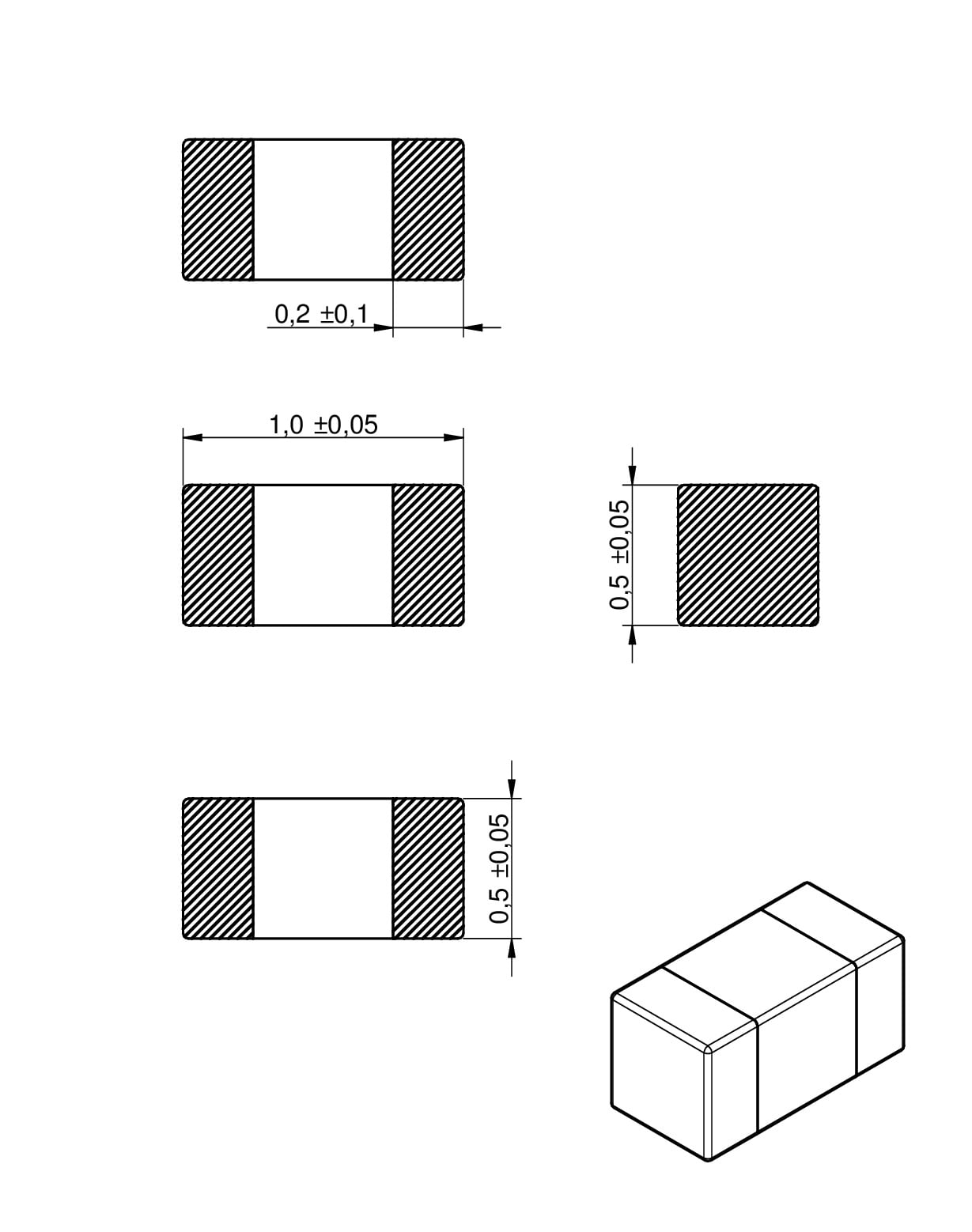

0402		1	0.5	0.5	0.25	SMT

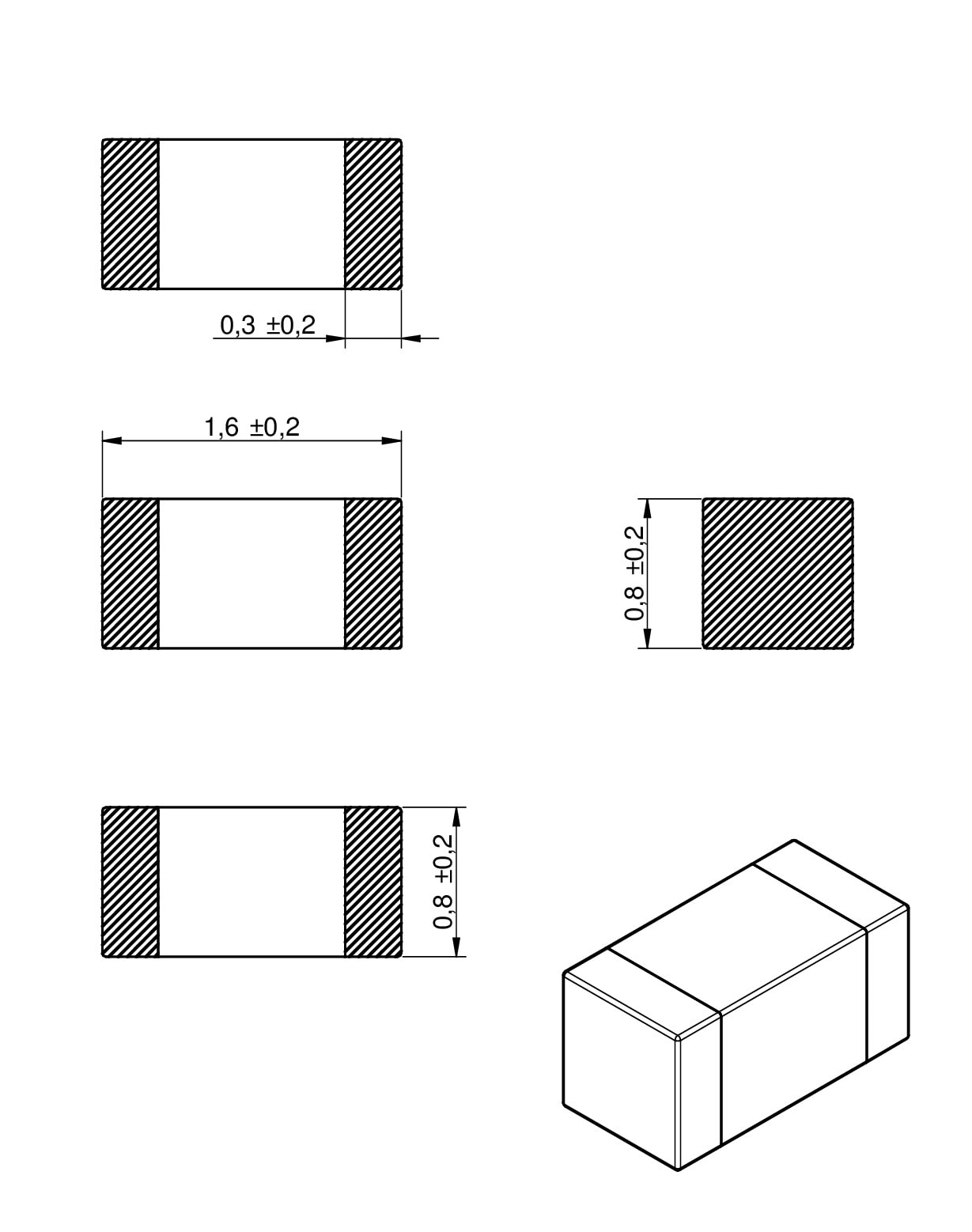

0603		1.6	0.8	0.8	0.3	SMT

LTSpice-Dateien

LT
LTSpice_WE-CBF-HF (rev24a).zip
|
1.9 KB

Merkmale

Modifizierter interner Aufbau erhöht den effektiven Enstörfrequenzbereich
Verglichen zur WE-CBF Serie sind die Impedanzen bei 1 GHz mind. 3 mal größer
Betriebstemperatur: –55 °C bis +125 °C

Referenzdesigns

RD016 Referenz-Design Gigabit-Ethernet Front-End
RD022 GB PoE+-Ethernet-USB”-Adapter für industriellen Einsatz unter EMV-Gesichtspunkten

Anwendung

Speziell für die Signalleitungsentstörung im Hochfrequenzbereich
Für schnelle Datenleitungen: CPU, HighSpeed-Bussysteme, HDD

Application Notes

Artikeldaten

Alle

0402

0603

Artikel Nr.	Datenblatt	Downloads	Status	Z @ 100 MHz (Ω)	Z_max (Ω)	Testbedingung Z_max	I_{R 2} (mA)	Z @ 1 GHz (Ω)	Typ	Design Kit
742861118	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CBF HF (rev25a).IntLib \| 53.5 KB CDS Cadence_WE-CBF_HF (rev22a).zip \| 209 KB EAG Eagle_WE-CBF HF (rev19a).lbr \| 25.2 KB KIC KiCad_WE-CBF-HF (rev25a).zip \| 88.5 KB ZUK Cadstar_WE-CBF-HF (rev20a).zip \| 6.3 KB CAD-Dateien ZIP IGS WE-CBF_HF_0603_1 (rev1).igs \| 156.2 KB STP WE-CBF_HF_0603_1 (rev1).stp \| 60.5 KB Elektrische Modelle ZIP PSP PSpice_WE-CBF_HF (rev24a).zip \| 4.5 KB S S-PARAMETER_WE-CBF_HF (rev19a).zip \| 493.5 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	180	300	450 MHz	700	180	Breitband	742841
742843122	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CBF HF (rev25a).IntLib \| 53.5 KB CDS Cadence_WE-CBF_HF (rev22a).zip \| 209 KB EAG Eagle_WE-CBF HF (rev19a).lbr \| 25.2 KB KIC KiCad_WE-CBF-HF (rev25a).zip \| 88.5 KB ZUK Cadstar_WE-CBF-HF (rev20a).zip \| 6.3 KB CAD-Dateien ZIP IGS WE-CBF_HF_0402_1 (rev1).igs \| 156.5 KB STP WE-CBF_HF_0402_1 (rev1).stp \| 60.5 KB Elektrische Modelle ZIP PSP PSpice_WE-CBF_HF (rev24a).zip \| 4.5 KB S S-PARAMETER_WE-CBF_HF (rev19a).zip \| 493.5 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	220	400	750 MHz	800	300	Hochstrom	742841
742863122	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CBF HF (rev25a).IntLib \| 53.5 KB CDS Cadence_WE-CBF_HF (rev22a).zip \| 209 KB EAG Eagle_WE-CBF HF (rev19a).lbr \| 25.2 KB KIC KiCad_WE-CBF-HF (rev25a).zip \| 88.5 KB ZUK Cadstar_WE-CBF-HF (rev20a).zip \| 6.3 KB CAD-Dateien ZIP IGS WE-CBF_HF_0603_1 (rev1).igs \| 156.2 KB STP WE-CBF_HF_0603_1 (rev1).stp \| 60.5 KB Elektrische Modelle ZIP PSP PSpice_WE-CBF_HF (rev24a).zip \| 4.5 KB S S-PARAMETER_WE-CBF_HF (rev19a).zip \| 493.5 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	220	350	640 MHz	1300	250	Hochstrom	742841
742863147	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CBF HF (rev25a).IntLib \| 53.5 KB CDS Cadence_WE-CBF_HF (rev22a).zip \| 209 KB EAG Eagle_WE-CBF HF (rev19a).lbr \| 25.2 KB KIC KiCad_WE-CBF-HF (rev25a).zip \| 88.5 KB ZUK Cadstar_WE-CBF-HF (rev20a).zip \| 6.3 KB CAD-Dateien ZIP IGS WE-CBF_HF_0603_1 (rev1).igs \| 156.2 KB STP WE-CBF_HF_0603_1 (rev1).stp \| 60.5 KB Elektrische Modelle ZIP PSP PSpice_WE-CBF_HF (rev24a).zip \| 4.5 KB S S-PARAMETER_WE-CBF_HF (rev19a).zip \| 493.5 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	470	780	600 MHz	750	600	Hochstrom	742841
742841160	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CBF HF (rev25a).IntLib \| 53.5 KB CDS Cadence_WE-CBF_HF (rev22a).zip \| 209 KB EAG Eagle_WE-CBF HF (rev19a).lbr \| 25.2 KB KIC KiCad_WE-CBF-HF (rev25a).zip \| 88.5 KB ZUK Cadstar_WE-CBF-HF (rev20a).zip \| 6.3 KB CAD-Dateien ZIP IGS WE-CBF_HF_0402_1 (rev1).igs \| 156.5 KB STP WE-CBF_HF_0402_1 (rev1).stp \| 60.5 KB Elektrische Modelle ZIP PSP PSpice_WE-CBF_HF (rev24a).zip \| 4.5 KB S S-PARAMETER_WE-CBF_HF (rev19a).zip \| 493.5 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	600	1800	650 MHz	250	1100	Breitband	742841
742861160	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CBF HF (rev25a).IntLib \| 53.5 KB CDS Cadence_WE-CBF_HF (rev22a).zip \| 209 KB EAG Eagle_WE-CBF HF (rev19a).lbr \| 25.2 KB KIC KiCad_WE-CBF-HF (rev25a).zip \| 88.5 KB ZUK Cadstar_WE-CBF-HF (rev20a).zip \| 6.3 KB CAD-Dateien ZIP IGS WE-CBF_HF_0603_1 (rev1).igs \| 156.2 KB STP WE-CBF_HF_0603_1 (rev1).stp \| 60.5 KB Elektrische Modelle ZIP PSP PSpice_WE-CBF_HF (rev24a).zip \| 4.5 KB S S-PARAMETER_WE-CBF_HF (rev19a).zip \| 493.5 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	600	900	350 MHz	500	450	Breitband	742841
742862160	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CBF HF (rev25a).IntLib \| 53.5 KB CDS Cadence_WE-CBF_HF (rev22a).zip \| 209 KB EAG Eagle_WE-CBF HF (rev19a).lbr \| 25.2 KB KIC KiCad_WE-CBF-HF (rev25a).zip \| 88.5 KB ZUK Cadstar_WE-CBF-HF (rev20a).zip \| 6.3 KB CAD-Dateien ZIP IGS WE-CBF_HF_0603_1 (rev1).igs \| 156.2 KB STP WE-CBF_HF_0603_1 (rev1).stp \| 60.5 KB Elektrische Modelle ZIP PSP PSpice_WE-CBF_HF (rev24a).zip \| 4.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	600	1500	700 MHz	350	850	Hochgeschwindigkeit	742841
742863160	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CBF HF (rev25a).IntLib \| 53.5 KB CDS Cadence_WE-CBF_HF (rev22a).zip \| 209 KB EAG Eagle_WE-CBF HF (rev19a).lbr \| 25.2 KB KIC KiCad_WE-CBF-HF (rev25a).zip \| 88.5 KB ZUK Cadstar_WE-CBF-HF (rev20a).zip \| 6.3 KB CAD-Dateien ZIP IGS WE-CBF_HF_0603_1 (rev1).igs \| 156.2 KB STP WE-CBF_HF_0603_1 (rev1).stp \| 60.5 KB Elektrische Modelle ZIP PSP PSpice_WE-CBF_HF (rev24a).zip \| 4.5 KB S S-PARAMETER_WE-CBF_HF (rev19a).zip \| 493.5 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	600	950	600 MHz	500	800	Hochstrom	742841
742841210	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CBF HF (rev25a).IntLib \| 53.5 KB CDS Cadence_WE-CBF_HF (rev22a).zip \| 209 KB EAG Eagle_WE-CBF HF (rev19a).lbr \| 25.2 KB KIC KiCad_WE-CBF-HF (rev25a).zip \| 88.5 KB ZUK Cadstar_WE-CBF-HF (rev20a).zip \| 6.3 KB CAD-Dateien ZIP IGS WE-CBF_HF_0402_1 (rev1).igs \| 156.5 KB STP WE-CBF_HF_0402_1 (rev1).stp \| 60.5 KB Elektrische Modelle ZIP PSP PSpice_WE-CBF_HF (rev24a).zip \| 4.5 KB S S-PARAMETER_WE-CBF_HF (rev19a).zip \| 493.5 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1000	1750	500 MHz	250	900	Breitband	742841
742861210	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CBF HF (rev25a).IntLib \| 53.5 KB CDS Cadence_WE-CBF_HF (rev22a).zip \| 209 KB EAG Eagle_WE-CBF HF (rev19a).lbr \| 25.2 KB KIC KiCad_WE-CBF-HF (rev25a).zip \| 88.5 KB ZUK Cadstar_WE-CBF-HF (rev20a).zip \| 6.3 KB CAD-Dateien ZIP IGS WE-CBF_HF_0603_1 (rev1).igs \| 156.2 KB STP WE-CBF_HF_0603_1 (rev1).stp \| 60.5 KB Elektrische Modelle ZIP PSP PSpice_WE-CBF_HF (rev24a).zip \| 4.5 KB S S-PARAMETER_WE-CBF_HF (rev19a).zip \| 493.5 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1000	2200	450 MHz	300	1100	Breitband	742841

Artikel Nr.	Datenblatt	Simulation
742861118	SPEC
742843122	SPEC
742863122	SPEC
742863147	SPEC
742841160	SPEC
742861160	SPEC
742862160	SPEC
742863160	SPEC
742841210	SPEC
742861210	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Z @ 100 MHz (Ω)	Z_max (Ω)	Testbedingung Z_max	I_{R 2} (mA)	Z @ 1 GHz (Ω)	Typ	Design Kit	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WE-CBF HF SMT-Ferrite
