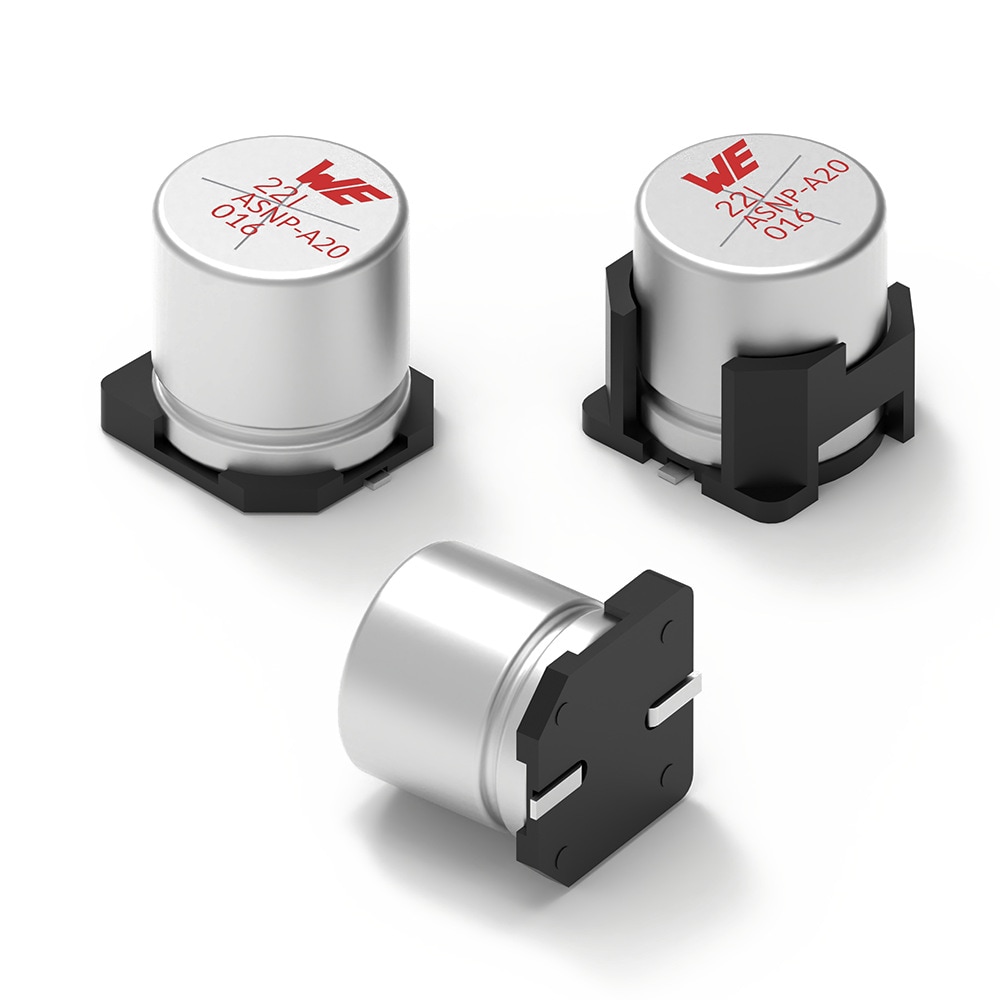

WCAP-ASNP Aluminium-Elektrolytkondensatoren

LTSpice-Dateien

LT
LTSpice_WCAP-ASNP (rev22a).zip
|
3.1 KB

Merkmale

Unpolare Produktserie mit einer maximalen Betriebstemperatur von +85°C
Montagetyp: V-Chip SMT
Empfohlenes Lötverfahren: Reflow-Löten

Anwendung

Verpolungssicher
Befilterung
Kopplung
z.B. Fernseher / Audio / Digitalkamera
Ihre Anwendung erfordert vibrationsfeste Kondensatoren?
Finden Sie hier weitere Informationen und fordern Sie Ihre Lösung an

Application Notes

ANP071 Aluminium-Elektrolyt- vs. Aluminium-Polymer-Kondensatoren und wie dessen Vorteile richtig genutzt werden
PDF
ANP109 Impedanzspektren unterschiedlicher Kondensatortechnologien
PDF
ANP117 Einfluss des Ausgangskondensators auf die Regelkreisstabilität eines Netzteils
PDF
ANP125 Die akustischen Auswirkungen harmonischer Verzerrungen von Aluminium-Elektrolytkondensatoren
PDF
SN008 Erwartete Lebensdauer bei Aluminium-Elektrolyt- und Aluminium-Polymer-Kondensatoren
PDF
SN019 Angst vor Alterung? Die Auswirkungen der Zeit auf Elektrolytkondensatoren
PDF

Artikeldaten

Alle

⌀ 4 mm

⌀ 5 mm

⌀ 6.3 mm

⌀ 8 mm

⌀ 10 mm

Artikel Nr.	Datenblatt	Downloads	Status	C	V_R (V (DC))	Endurance (h)	Betriebstemperatur	I_RIPPLE (mA)	I_Leak (µA)	DF (%)	Ø D (mm)	L (mm)	Verpackung	Design Kit
865250640004	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_4x5 (rev1).pdf \| 351.6 KB IGS IGS_WCAP-ASNP_4x5 (rev1).igs \| 1.6 MB STP Download_STP_865250x4000x (rev1).stp \| 584.9 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.47 µF	50	2000	-40 °C bis zu +85 °C	4	10	15	4	5.5	15" Tape & Reel	865250
865250640005	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_4x5 (rev1).pdf \| 351.6 KB IGS IGS_WCAP-ASNP_4x5 (rev1).igs \| 1.6 MB STP Download_STP_865250x4000x (rev1).stp \| 584.9 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1 µF	50	2000	-40 °C bis zu +85 °C	8.4	10	15	4	5.5	15" Tape & Reel	865250
865250640006	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_4x5 (rev1).pdf \| 351.6 KB IGS IGS_WCAP-ASNP_4x5 (rev1).igs \| 1.6 MB STP Download_STP_865250x4000x (rev1).stp \| 584.9 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.2 µF	50	2000	-40 °C bis zu +85 °C	13	10	15	4	5.5	15" Tape & Reel	865250
865250540001	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_4x5 (rev1).pdf \| 351.6 KB IGS IGS_WCAP-ASNP_4x5 (rev1).igs \| 1.6 MB STP Download_STP_865250x4000x (rev1).stp \| 584.9 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.2 µF	35	2000	-40 °C bis zu +85 °C	8.4	10	15	4	5.5	15" Tape & Reel	–
865250340001	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_4x5 (rev1).pdf \| 351.6 KB IGS IGS_WCAP-ASNP_4x5 (rev1).igs \| 1.6 MB STP Download_STP_865250x4000x (rev1).stp \| 584.9 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.3 µF	16	2000	-40 °C bis zu +85 °C	12	10	17	4	5.5	15" Tape & Reel	–
865250440001	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_4x5 (rev1).pdf \| 351.6 KB IGS IGS_WCAP-ASNP_4x5 (rev1).igs \| 1.6 MB STP Download_STP_865250x4000x (rev1).stp \| 584.9 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.3 µF	25	2000	-40 °C bis zu +85 °C	12	10	17	4	5.5	15" Tape & Reel	865250
865250640007	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_4x5 (rev1).pdf \| 351.6 KB IGS IGS_WCAP-ASNP_4x5 (rev1).igs \| 1.6 MB STP Download_STP_865250x4000x (rev1).stp \| 584.9 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.3 µF	50	2000	-40 °C bis zu +85 °C	17	10	15	4	5.5	15" Tape & Reel	865250
865250540002	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_4x5 (rev1).pdf \| 351.6 KB IGS IGS_WCAP-ASNP_4x5 (rev1).igs \| 1.6 MB STP Download_STP_865250x4000x (rev1).stp \| 584.9 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.3 µF	35	2000	-40 °C bis zu +85 °C	16	10	15	4	5.5	15" Tape & Reel	–
865250340002	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_4x5 (rev1).pdf \| 351.6 KB IGS IGS_WCAP-ASNP_4x5 (rev1).igs \| 1.6 MB STP Download_STP_865250x4000x (rev1).stp \| 584.9 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7 µF	16	2000	-40 °C bis zu +85 °C	12	10	17	4	5.5	15" Tape & Reel	–
865250440002	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_4x5 (rev1).pdf \| 351.6 KB IGS IGS_WCAP-ASNP_4x5 (rev1).igs \| 1.6 MB STP Download_STP_865250x4000x (rev1).stp \| 584.9 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7 µF	25	2000	-40 °C bis zu +85 °C	16	10	17	4	5.5	15" Tape & Reel	–
865250540003	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_4x5 (rev1).pdf \| 351.6 KB IGS IGS_WCAP-ASNP_4x5 (rev1).igs \| 1.6 MB STP Download_STP_865250x4000x (rev1).stp \| 584.9 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7 µF	35	2000	-40 °C bis zu +85 °C	18	10	15	4	5.5	15" Tape & Reel	865250
865250642008	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_5x5.5x1 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_5x5.5x1 (rev1).igs \| 1.6 MB STP Download_STP_865250x4200x (rev1).stp \| 577.3 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7 µF	50	2000	-40 °C bis zu +85 °C	20	11.75	15	5	5.5	15" Tape & Reel	865250
865250340003	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_4x5 (rev1).pdf \| 351.6 KB IGS IGS_WCAP-ASNP_4x5 (rev1).igs \| 1.6 MB STP Download_STP_865250x4000x (rev1).stp \| 584.9 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10 µF	16	2000	-40 °C bis zu +85 °C	23	10	17	4	5.5	15" Tape & Reel	865250
865250140001	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_4x5 (rev1).pdf \| 351.6 KB IGS IGS_WCAP-ASNP_4x5 (rev1).igs \| 1.6 MB STP Download_STP_865250x4000x (rev1).stp \| 584.9 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10 µF	6.3	2000	-40 °C bis zu +85 °C	15	10	24	4	5.5	15" Tape & Reel	–
865250240001	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_4x5 (rev1).pdf \| 351.6 KB IGS IGS_WCAP-ASNP_4x5 (rev1).igs \| 1.6 MB STP Download_STP_865250x4000x (rev1).stp \| 584.9 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10 µF	10	2000	-40 °C bis zu +85 °C	17	10	20	4	5.5	15" Tape & Reel	–
865250442003	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_5x5.5x1 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_5x5.5x1 (rev1).igs \| 1.6 MB STP Download_STP_865250x4200x (rev1).stp \| 577.3 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10 µF	25	2000	-40 °C bis zu +85 °C	27	12.5	17	5	5.5	15" Tape & Reel	865250
865250643009	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_6.3x5.5x2 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_6.3x5.5x2 (rev1).igs \| 1.8 MB STP Download_STP_865250x4300x (rev1).stp \| 661.6 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10 µF	50	2000	-40 °C bis zu +85 °C	32	25	15	6.3	5.5	15" Tape & Reel	865250
865250543004	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_6.3x5.5x2 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_6.3x5.5x2 (rev1).igs \| 1.8 MB STP Download_STP_865250x4300x (rev1).stp \| 661.6 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10 µF	35	2000	-40 °C bis zu +85 °C	29	17.5	15	6.3	5.5	15" Tape & Reel	–
865250140002	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_4x5 (rev1).pdf \| 351.6 KB IGS IGS_WCAP-ASNP_4x5 (rev1).igs \| 1.6 MB STP Download_STP_865250x4000x (rev1).stp \| 584.9 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22 µF	6.3	2000	-40 °C bis zu +85 °C	28	10	24	4	5.5	15" Tape & Reel	865250
865250342004	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_5x5.5x1 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_5x5.5x1 (rev1).igs \| 1.6 MB STP Download_STP_865250x4200x (rev1).stp \| 577.3 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22 µF	16	2000	-40 °C bis zu +85 °C	37	17.6	17	5	5.5	15" Tape & Reel	865250
865250242002	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_5x5.5x1 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_5x5.5x1 (rev1).igs \| 1.6 MB STP Download_STP_865250x4200x (rev1).stp \| 577.3 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22 µF	10	2000	-40 °C bis zu +85 °C	33	11	20	5	5.5	15" Tape & Reel	–
865250443004	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_6.3x5.5x2 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_6.3x5.5x2 (rev1).igs \| 1.8 MB STP Download_STP_865250x4300x (rev1).stp \| 661.6 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22 µF	25	2000	-40 °C bis zu +85 °C	40	27.5	17	6.3	5.5	15" Tape & Reel	–
865250543005	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_6.3x5.5x2 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_6.3x5.5x2 (rev1).igs \| 1.8 MB STP Download_STP_865250x4300x (rev1).stp \| 661.6 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22 µF	35	2000	-40 °C bis zu +85 °C	45	38.5	15	6.3	5.5	15" Tape & Reel	865250
865250653010	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_NSAP_8x10.5x3 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_8x10.5x3 (rev1).igs \| 1.8 MB STP Download_STP_865250x530xx (rev1).stp \| 628 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22 µF	50	2000	-40 °C bis zu +85 °C	60	55	15	8	10.5	15" Tape & Reel	865250
865250142003	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_5x5.5x1 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_5x5.5x1 (rev1).igs \| 1.6 MB STP Download_STP_865250x4200x (rev1).stp \| 577.3 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	33 µF	6.3	2000	-40 °C bis zu +85 °C	37	10.395	24	5	5.5	15" Tape & Reel	865250
865250343005	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_6.3x5.5x2 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_6.3x5.5x2 (rev1).igs \| 1.8 MB STP Download_STP_865250x4300x (rev1).stp \| 661.6 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	33 µF	16	2000	-40 °C bis zu +85 °C	49	26.4	17	6.3	5.5	15" Tape & Reel	–
865250243003	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_6.3x5.5x2 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_6.3x5.5x2 (rev1).igs \| 1.8 MB STP Download_STP_865250x4300x (rev1).stp \| 661.6 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	33 µF	10	2000	-40 °C bis zu +85 °C	41	16.5	20	6.3	5.5	15" Tape & Reel	–
865250445005	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_6.3x7.7x2 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_6.3x7.7x2 (rev1).igs \| 1.6 MB STP Download_STP_865250x4500x (rev1).stp \| 577.2 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	33 µF	25	2000	-40 °C bis zu +85 °C	51	41.25	17	6.3	7.7	15" Tape & Reel	865250
865250449006	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_8x6.5x2 (rev1).pdf \| 3.3 MB IGS IGS_WCAP-ASNP_8x6.5x2 (rev1).igs \| 1.6 MB STP Download_STP_865250x4900x (rev1).stp \| 560.5 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	33 µF	25	2000	-40 °C bis zu +85 °C	55	41.25	17	8	6.5	15" Tape & Reel	–
865250553006	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_NSAP_8x10.5x3 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_8x10.5x3 (rev1).igs \| 1.8 MB STP Download_STP_865250x530xx (rev1).stp \| 628 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	33 µF	35	2000	-40 °C bis zu +85 °C	58	57.75	15	8	10.5	15" Tape & Reel	865250
865250657011	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_10x10.5x4 (rev1).pdf \| 3.4 MB IGS IGS_WCAP-ASNP_10x10.5x4 (rev1).igs \| 1.7 MB STP Download_STP_865250x570xx (rev1).stp \| 595.1 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	33 µF	50	2000	-40 °C bis zu +85 °C	75	82.5	15	10	10.5	15" Tape & Reel	865250
865250143004	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_6.3x5.5x2 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_6.3x5.5x2 (rev1).igs \| 1.8 MB STP Download_STP_865250x4300x (rev1).stp \| 661.6 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	47 µF	6.3	2000	-40 °C bis zu +85 °C	45	14.805	24	6.3	5.5	15" Tape & Reel	–
865250243004	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_6.3x5.5x2 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_6.3x5.5x2 (rev1).igs \| 1.8 MB STP Download_STP_865250x4300x (rev1).stp \| 661.6 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	47 µF	10	2000	-40 °C bis zu +85 °C	50	23.5	20	6.3	5.5	15" Tape & Reel	–
865250345006	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_6.3x7.7x2 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_6.3x7.7x2 (rev1).igs \| 1.6 MB STP Download_STP_865250x4500x (rev1).stp \| 577.2 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	47 µF	16	2000	-40 °C bis zu +85 °C	51	37.6	17	6.3	7.7	15" Tape & Reel	865250
865250445007	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_6.3x7.7x2 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_6.3x7.7x2 (rev1).igs \| 1.6 MB STP Download_STP_865250x4500x (rev1).stp \| 577.2 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	47 µF	25	2000	-40 °C bis zu +85 °C	56	58.75	17	6.3	7.7	15" Tape & Reel	865250
865250349007	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_8x6.5x2 (rev1).pdf \| 3.3 MB IGS IGS_WCAP-ASNP_8x6.5x2 (rev1).igs \| 1.6 MB STP Download_STP_865250x4900x (rev1).stp \| 560.5 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	47 µF	16	2000	-40 °C bis zu +85 °C	55	37.6	17	8	6.5	15" Tape & Reel	–
865250449008	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_8x6.5x2 (rev1).pdf \| 3.3 MB IGS IGS_WCAP-ASNP_8x6.5x2 (rev1).igs \| 1.6 MB STP Download_STP_865250x4900x (rev1).stp \| 560.5 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	47 µF	25	2000	-40 °C bis zu +85 °C	60	58.75	17	8	6.5	15" Tape & Reel	865250
865250553007	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_NSAP_8x10.5x3 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_8x10.5x3 (rev1).igs \| 1.8 MB STP Download_STP_865250x530xx (rev1).stp \| 628 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	47 µF	35	2000	-40 °C bis zu +85 °C	64	82.25	15	8	10.5	15" Tape & Reel	865250
865250657012	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_10x10.5x4 (rev1).pdf \| 3.4 MB IGS IGS_WCAP-ASNP_10x10.5x4 (rev1).igs \| 1.7 MB STP Download_STP_865250x570xx (rev1).stp \| 595.1 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	47 µF	50	2000	-40 °C bis zu +85 °C	100	117.5	15	10	10.5	15" Tape & Reel	865250
865250145005	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_6.3x7.7x2 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_6.3x7.7x2 (rev1).igs \| 1.6 MB STP Download_STP_865250x4500x (rev1).stp \| 577.2 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	100 µF	6.3	2000	-40 °C bis zu +85 °C	65	31.5	24	6.3	7.7	15" Tape & Reel	–
865250245005	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_6.3x7.7x2 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_6.3x7.7x2 (rev1).igs \| 1.6 MB STP Download_STP_865250x4500x (rev1).stp \| 577.2 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	100 µF	10	2000	-40 °C bis zu +85 °C	75	50	20	6.3	7.7	15" Tape & Reel	865250
865250149006	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_8x6.5x2 (rev1).pdf \| 3.3 MB IGS IGS_WCAP-ASNP_8x6.5x2 (rev1).igs \| 1.6 MB STP Download_STP_865250x4900x (rev1).stp \| 560.5 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	100 µF	6.3	2000	-40 °C bis zu +85 °C	70	31.5	24	8	6.5	15" Tape & Reel	865250
865250249006	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_8x6.5x2 (rev1).pdf \| 3.3 MB IGS IGS_WCAP-ASNP_8x6.5x2 (rev1).igs \| 1.6 MB STP Download_STP_865250x4900x (rev1).stp \| 560.5 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	100 µF	10	2000	-40 °C bis zu +85 °C	80	50	20	8	6.5	15" Tape & Reel	–
865250353008	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_NSAP_8x10.5x3 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_8x10.5x3 (rev1).igs \| 1.8 MB STP Download_STP_865250x530xx (rev1).stp \| 628 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	100 µF	16	2000	-40 °C bis zu +85 °C	100	80	17	8	10.5	15" Tape & Reel	–
865250453009	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_NSAP_8x10.5x3 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_8x10.5x3 (rev1).igs \| 1.8 MB STP Download_STP_865250x530xx (rev1).stp \| 628 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	100 µF	25	2000	-40 °C bis zu +85 °C	130	125	17	8	10.5	15" Tape & Reel	865250
865250153007	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_NSAP_8x10.5x3 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_8x10.5x3 (rev1).igs \| 1.8 MB STP Download_STP_865250x530xx (rev1).stp \| 628 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	220 µF	6.3	2000	-40 °C bis zu +85 °C	120	69.3	24	8	10.5	15" Tape & Reel	–
865250253007	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_NSAP_8x10.5x3 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_8x10.5x3 (rev1).igs \| 1.8 MB STP Download_STP_865250x530xx (rev1).stp \| 628 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	220 µF	10	2000	-40 °C bis zu +85 °C	150	110	20	8	10.5	15" Tape & Reel	865250
865250357009	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_10x10.5x4 (rev1).pdf \| 3.4 MB IGS IGS_WCAP-ASNP_10x10.5x4 (rev1).igs \| 1.7 MB STP Download_STP_865250x570xx (rev1).stp \| 595.1 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	220 µF	16	2000	-40 °C bis zu +85 °C	170	176	17	10	10.5	15" Tape & Reel	865250
865250153008	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_NSAP_8x10.5x3 (rev1).pdf \| 3.1 MB IGS IGS_WCAP-ASNP_8x10.5x3 (rev1).igs \| 1.8 MB STP Download_STP_865250x530xx (rev1).stp \| 628 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	330 µF	6.3	2000	-40 °C bis zu +85 °C	160	103.95	24	8	10.5	15" Tape & Reel	865250
865250257008	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_10x10.5x4 (rev1).pdf \| 3.4 MB IGS IGS_WCAP-ASNP_10x10.5x4 (rev1).igs \| 1.7 MB STP Download_STP_865250x570xx (rev1).stp \| 595.1 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	330 µF	10	2000	-40 °C bis zu +85 °C	180	165	20	10	10.5	15" Tape & Reel	865250
865250157009	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_10x10.5x4 (rev1).pdf \| 3.4 MB IGS IGS_WCAP-ASNP_10x10.5x4 (rev1).igs \| 1.7 MB STP Download_STP_865250x570xx (rev1).stp \| 595.1 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	470 µF	6.3	2000	-40 °C bis zu +85 °C	190	148.05	24	10	10.5	15" Tape & Reel	865250
865250157010	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-ASNP (rev22c).IntLib \| 684 KB CDS Cadence_WCAP-ASNP (rev22a).zip \| 3 MB EAG Eagle_WCAP-ASNP (rev20a).lbr \| 83 KB KIC KiCad_WCAP-ASNP (rev25a).zip \| 1 MB ZUK CadStar_WCAP-ASNP (rev19a).zip \| 9.1 KB CAD-Dateien ZIP 3D 3D_WCAP_ASNP_10x10.5x4 (rev1).pdf \| 3.4 MB IGS IGS_WCAP-ASNP_10x10.5x4 (rev1).igs \| 1.7 MB STP Download_STP_865250x570xx (rev1).stp \| 595.1 KB Elektrische Modelle ZIP PSP PSpice_WCAP-ASNP (rev22a).zip \| 11.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	560 µF	6.3	2000	-40 °C bis zu +85 °C	220	176.4	24	10	10.5	15" Tape & Reel	865250

Artikel Nr.	Datenblatt	Simulation
865250640004	SPEC
865250640005	SPEC
865250640006	SPEC
865250540001	SPEC
865250340001	SPEC
865250440001	SPEC
865250640007	SPEC
865250540002	SPEC
865250340002	SPEC
865250440002	SPEC
865250540003	SPEC
865250642008	SPEC
865250340003	SPEC
865250140001	SPEC
865250240001	SPEC
865250442003	SPEC
865250643009	SPEC
865250543004	SPEC
865250140002	SPEC
865250342004	SPEC
865250242002	SPEC
865250443004	SPEC
865250543005	SPEC
865250653010	SPEC
865250142003	SPEC
865250343005	SPEC
865250243003	SPEC
865250445005	SPEC
865250449006	SPEC
865250553006	SPEC
865250657011	SPEC
865250143004	SPEC
865250243004	SPEC
865250345006	SPEC
865250445007	SPEC
865250349007	SPEC
865250449008	SPEC
865250553007	SPEC
865250657012	SPEC
865250145005	SPEC
865250245005	SPEC
865250149006	SPEC
865250249006	SPEC
865250353008	SPEC
865250453009	SPEC
865250153007	SPEC
865250253007	SPEC
865250357009	SPEC
865250153008	SPEC
865250257008	SPEC
865250157009	SPEC
865250157010	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	C	V_R (V (DC))	Endurance (h)	Betriebstemperatur	I_RIPPLE (mA)	I_Leak (µA)	DF (%)	Ø D (mm)	L (mm)	Verpackung	Design Kit	Muster

Würth Elektronik Kondensator

Großes Portfolio ab Lager verfügbar

Würth Elektronik Kondensator

Großes Portfolio ab Lager verfügbar

Würth Elektronik hat sein Kondensatoren-Portfolio erweitert. Einen Überblick über unsere aktuellen, ab Lager verfügbaren, Technologien finden Sie in der Grafik. Weitere Details (z.B. zu den Produktserien, Eigenschaften, Merkmale, Anwendungen, usw.) zu jeder Produktfamilie finden Sie im Flyer oder beispielsweise weiter unten. In unserem Flyer finden Sie auch Informationen zu unseren Serviceleistungen.

Kondensatoren Portfolio

Verhältnis zwischen Spannung und Kapazität im Diagramm

Produktserien

Serie WCAP-ATXX
- Montagetyp: Radial THT
- Serien: ATG8, ATG5, AT1H, ATET, ATLI, ATUL, ATLL
- Kapazität: 0.47 – 33000 µF
- Spannung: 10 – 450 V (DC)
Zur Produktserie WCAP-ATXX
Serie WCAP-ASXX
- Montagetyp: V-Chip SMT
- Serien: ASLI, ASLL, ASLU, ASNP, AS5H
- Kapazität: 0.47 – 6800 µF
- Spannung: 6.3 – 450 V (DC)
Zur Produktserie WCAP-ASXX
Serie WCAP-AIXX
- Montagetyp: Snap-In
- Serien: AIG8, AIE8, AIG5, AI3H
- Kapazität: 33 – 10000 µF
- Spannung: 63 – 450 V (DC)
Zur Produktserie WCAP-AIXX
Serie WCAP-AWXX
- Montagetyp: Screw
- Series: AWG8, AWG5
- Kapazität: 470 µF – 1 F
- Spannung: 16 – 630 V (DC)
Zur Produktserie WCAP-AWXX

Vergleich von Aluminiumkondensatoren

Aluminium-Elektrolytkondensatoren

Stabile Kapazitätswerte bei hoher Temperatur
Hohe Spannungswerte verfügbar
Niedriger Leckstrom

Aluminium-Hybrid-Polymer-Kondensatoren

Niedriger ESR
Hohe Rippelstrom-Belastbarkeit
Hohe Stabilität über den Temperaturbereich
Niedriger Leckstrom
Hohe Lebensdauer

Aluminium-Polymer-Kondensatoren

Niedriger ESR
Hohe Rippelstrom-Belastbarkeit
Hohe Lebensdauer

Konstruktion

Wickelkondensator

Aluminium-Elektrolytkondensatoren sind Wickelkondensatoren. Diese bestehen aus Aluminiumfolien mit einer zwischenliegenden Papierschicht.

Querschnittsdiagramm eines Aluminium-Elektrolytkondensators mit Beschriftungen für Anode (Aluminiumfolie), Kathode (Aluminiumfolie), Separatorpapier (mit flüssigem Elektrolyt getränkt), Dielektrikum (Oxidschicht) und flüssigem Elektrolyt. Positive (+) und negative (-) Anschlüsse sind oben im Diagramm angegeben.

Schichtaufbau

Die Aluminiumfolie der Anode wird vor der Wicklung durch eine anodische Oxidation formiert, sodass das Dielektrikum (Oxidschicht) verstärkt wird. Der Wickel wird vollständig in Elektrolyt getränkt. Dieses Elektrolyt wird durch die Papierlage gleichmäßig verteilt. Zusätzlich sorgt die Papierlage für einen Abstand zwischen Anoden- und Kathodenfolie.

Anwendungsbeispiele

Messungen

Redexpert

Messungen

Redexpert

Mit der Hilfe von REDEXPERT finden Sie den passenden Kondensator basierend auf Ihren technischen Anforderungen. Das Tool unterstützt beispielsweise mit Messwerten für Kapazität, Impedanz, ESR und Verlustfaktor (DF). Die Fähigkeit, einzelnen Komponenten miteinander hinsichtlich der Messwerte vergleichen zu können, ermöglicht eine komfortable Bauteilauswahl.

REDEXPERT

Computerbildschirm mit überlappenden Fenstern, Grafiken und rotem 3D-Text: 'ONLINE PLATFORM BASED ON MEASURED VALUES.'

Lebensdauer

Lebenszeit Rechner

Mit diesem Tool können Sie Ihre maximal zu erwartende Lebensdauer berechnen. Je nach Produktfamilie wird eine andere Formel zur Berechnung verwendet. Dieser Kalkulator ist im Aluminiumkondensatormodul auf der Plattform REDEXPERT zu finden.

Lebenszeit Rechner

Symbol von zwei parallelen Kondensatoren mit Uhr darüber, daneben der Text 'Lifetime Calculator.'

Erwartete Lebensdauer und Temperatur

In dieser Grafik finden Sie den Unterschied der erwarteten Lebensdauer zwischen unseren verschiedenen Produktfamilien. Die Kurven basieren auf den unterschiedlichen Formeln und der Lebensdauer (Endurance) dieses Produktes. Die gesamte Lebensdauertabelle und die Formeln finden Sie in unserem Informationsblatt.

Erwartete Lebensdauerberechnung von Aluminiumkondensatoren

Graph showing the relationship between temperature and capacitor lifetime.

Webinar

Einführung Kondensatoren: Technologien und Einsatz

Webinar

Einführung Kondensatoren: Technologien und Einsatz

Kondensatoren machen etwa 2/3 aller passiven Bauelemente aus. Sie speichern Energie im elektrischen Feld und werden somit für viele verschiedene Anwendungen zur Spannungsstabilisierung oder Filterung eingesetzt. Allerdings gibt es vom MLCC bis zum Superkondensator große Unterschiede in Hinblick auf den physikalischen Aufbau, Einsatzbereiche, die Art und Weise wie die Bauteile altern und welche Abhängigkeitseffekte entstehen. Daher werden wir in diesem Webinar die gängigen Kondensatortechnologien vorstellen und auf einige Besonderheiten im Hinblick auf die Endanwendung hinweisen.

alttext yt_img_for_code_YCVcrKE-6ok.jpg 1745304827

Application Notes und Dokumente

Alle Kondensatoren sind "Audiokondensatoren"
In der Tontechnik-Community gibt es eine anhaltende Diskussion über die Audioqualität von Verstärkern bezüglich der Hörbarkeit von Signalverzerrungen. Offenbar stehen Kondensatoren, die zum Ein- und Auskoppeln von Signalen dienen, im Verdacht, Quelle oder zumindest Mitverursacher hochfrequenter Verzerrungen zu sein, die den Höreindruck beeinflussen.
Mehr erfahren (PDF)
Application Note ANP071: Aluminium-Elektrolyt- vs. Aluminium-Polymer-Kondensatoren und wie dessen Vorteile richtig genutzt werden
Aluminium-Polymer-Kondensator ist eine Unterform der Elektrolytkondensatoren. Die Besonderheit bei diesen Typen ist, dass an Stelle eines flüssigen Elektrolyts ein leitfähiges Polymer eingesetzt wird. Dafür ist ein spezieller Bearbeitungsschritt notwendig, welcher während der Produktion durchgeführt wird. Bei dieser chemischen Reaktion, der sogenannten Polymerisation, wird durch Erhitzung das noch flüssige Monomer, dass Anstelle von Elektrolyt in dem Separator-Papier imprägniert wurde, zu einem festen Polymer vernetzt.
Mehr erfahren (PDF)
Application Note ANP109: Impedanzspektren unterschiedlicher Kondensatortechnologien
Impedanz- und Kapazitätsspektren sind übliche Darstellungen der frequenzabhängigen elektrischen Eigenschaften von Kondensatoren. Die Interpretation solcher Spektren liefert eine Vielzahl von elektrochemischen, physikalischen und technisch relevanten Informationen. Diese müssen von stets vorhandenen Messartefakten sowie von parasitären Effekten getrennt werden.
Mehr erfahren (PDF)
Support Note SN008: Erwartete Lebensdauer bei Aluminium-Elektrolyt- und Aluminium-Polymer-Kondensatoren
Die Lebensdauer eines Kondensators ist von vielen Faktoren abhängig. Einer davon ist die Temperatur bzw. thermische Belastung, da diese Maßgeblich dafür verantwortlich ist, dass innere Strukturen über die Dauer altern und die elektrischen Eigenschaften sich verschlechtern. Dadurch entsteht ein erhöhter Leckstrom, der ESR wird größer und dies führt wiederum zu einer weiteren Erhöhung der Temperatur.
Mehr erfahren (PDF)
Support Note SN019: Angst vor Alterung? Die Auswirkungen der Zeit auf Elektrolytkondensatoren
Seit der Entwicklung und Produktion von Elektrolytkondensatoren müssen sich die Anwender mit den Themen Alterung und Lagerfähigkeit dieser Produkte beschäftigen. Elektrolytkondensatoren gibt es schon sehr lange, den rasanten Anstieg gab es jedoch erst ab den 1960er Jahren. Ausdieser Zeit gibt es noch viele „Mythen“ die sich um die Alterung und Lagerfähigkeit dieser Kondensatoren drehen.
Mehr erfahren (PDF)
ANP125 Die akustischen Auswirkungen harmonischer Verzerrungen von Aluminium-Elektrolytkondensatoren
In dieser Appnote wird eine vergleichende Studie der Oberschwingungsgesamtverzerrung (eng. Total Harmonic Distortion, THD) von handelsüblichen Elektrolytkondensatoren, wie sie von Würth Elektronik eiSos hergestellt werden, sowie von speziell angefertigten Bauteilen vorgestellt. Die Diskussion über die Hörbarkeit von Verzerrungen wird auf der Grundlage der menschlichen Klangwahrnehmung geführt. Sie kommt zu dem Ergebnis, dass Kondensatoren bei der Übertragung von Signalen keine nennenswerten Verzerrungen zu den Grundfrequenzen hinzufügen. Änderungen des Elektrolyts oder des Trennpapiers haben fast keinen Einfluss auf die THD.
Mehr erfahren (PDF)

FAQ Aluminium Kondensatoren

: Für die meisten Bauteile finden Sie detaillierte Informationen zur Verpackung im Datenblatt. Sollten Sie diese nicht finden, wenden Sie sich bitte an Würth Elektronik. Nutzen Sie beispielsweise den Chat auf der Website.
Beispiel: Seite 3 der MLCC-Serie WCAP-CSRF des Bauteildatenblatts.

: Die Zertifizierungen finden Sie im Produktdatenblatt auf Seite zwei.
Für X/Y-Sicherheitskondensatoren finden Sie Zertifizierungsinformationen im PDF auf der Online-Plattform REDEXPERT.
Diese befinden sich am rechten Ende der Tabelle unter der Spalte „Zertifikate“ und können heruntergeladen werden.

: Das Dokument mit allen Werten finden Sie auf unserer Website.
Sie können das Dokument auch herunterladen, indem Sie in unserem Download-Center nach „FIT“ oder „MTBF“ suchen.
Dieses Dokument enthält die FIT- (Failures in Time) und MTBF-Werte (Mean Time Between Failures), die für jede Serie basierend auf der elektrischen Belastung (angelegte Spannung bei Kondensatoren) und der angewandten Temperatur gemäß den Berechnungsmodellen von Telcordia SR-332 Ausgabe 3 berechnet werden können.
Nutzen Sie gerne das Inhaltsverzeichnis am Anfang des Dokuments, um zu den Werten für Kondensatoren zu gelangen.

Würth Elektronik Artikelnummer
Tatsächliche Umgebungstemperatur, bei der der Kondensator verwendet wird (°C)
Durch den Kondensator fließender Rippelstrom (A, Effektivwert)
Frequenz des Rippelstroms (Hz)
An den Kondensator angelegte Betriebsspannung (V(DC))

: Hier finden Sie ein Beispiel (Datenblatt, Seite 2)
Für alle Kondensatoren der Serien WCAP-A***, WCAP-P*** und WCAP-H*** ist im Produktdatenblatt ein maximaler Rippelstrom angegeben. Dieser Strom ist bei einer bestimmten Frequenz und Temperatur definiert und wird als RMS-Wert (Root Mean Square) angegeben.
Da der Rippelstrom bei einer bestimmten Frequenz definiert ist, kann er mithilfe von Faktoren in den entsprechenden Wert für bestimmte Frequenzen umgerechnet werden. Diese Faktoren finden Sie im Datenblatt.
Nehmen wir an, der Rippelstrom dieses Bauteils (400-V Nennspannung) beträgt 1 A bei 120 Hz. Der maximale Rippelstrom bei maximaler Temperatur und 10 kHz beträgt dann 1,41 A. Dieser kann sich erhöhen, wenn die Temperatur unterhalb der maximalen Bauteiltemperatur liegt. Dies muss jedoch immer im Zusammenhang mit der erwarteten Lebensdauer betrachtet werden.
Die Lebensdauerberechnung in RedExpert ermöglicht eine einfache Abschätzung. Für detaillierte Informationen kontaktieren Sie Würth Elektronik gerne, um eine konkrete Lebensdauerabschätzung für Ihre Kondensatorauswahl zu erhalten.

: Die Lebensdauerberechnung finden Sie auf REDEXPERT.
Der Lebensdauerrechner kann über die Sanduhr-Schaltfläche links in dem Elektrolyt-/Polymer-/Hybrid-Modul geöffnet werden. Der Benutzer muss registriert und angemeldet sein, da diese Funktion nur registrierten Benutzern zur Verfügung steht.
Sie können die Bedingungen im Eingabefeld festlegen und für Frequenz und Temperatur die Schieberegler in den Diagrammen rechts verschieben.

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WCAP-ASNP Aluminium-Elektrolytkondensatoren

Videos

#askLorandt erklärt: DC/DC-Wandler Ausgangsspannungsripple vs. ESR von Kondensatortechnologien

Videos

Wie man den richtigen Kondensatortyp auswählt?! || Folien vs. Keramik vs. Elektrolyt

Videos

Webinar: Einführung Kondensatoren: Technologien und Einsatz

Non-Polar +85 °C

LTSpice-Dateien

Merkmale

Anwendung

Application Notes

Artikeldaten
