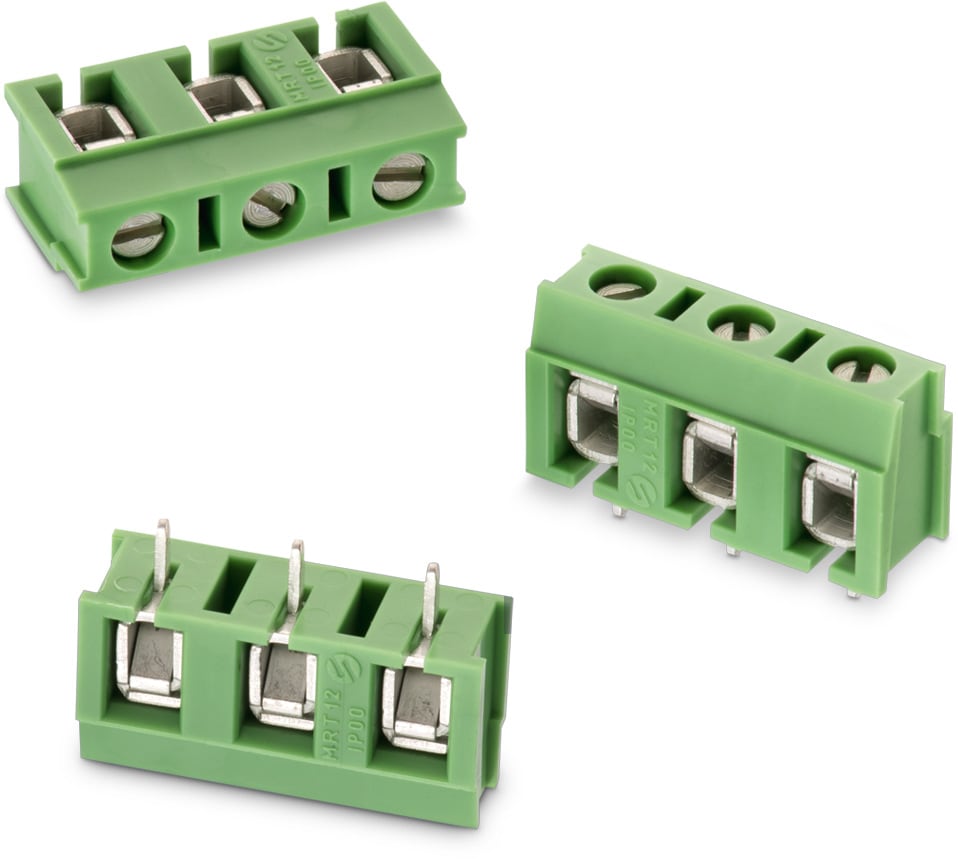

WR-TBL Serie 1379 - 7.50 mm horizontaler Kabeleingang SMT Pressure Clamp WR-TBL | Elektromechanische Bauelemente

General Information
Betriebstemperatur	-30 °C up to +120 °C
Einhaltung	Lead free / RoHS
Raster	7.5 mm

Material Properties
Isolationsmaterial	PA6/66
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Grün
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Nickel über Zinn
Kontakttyp	Stamped
Schraubanschlussmaterial	Stahl
Schraubanschlussbeschichtung	Zink
Kabelschutzmaterial	Kupferlegierung

Electrical Properties
I_R	16 A
I_R[cULus]	16 A
I_R[VDE]	24 A
Arbeitsspannung	300 V (AC); 750 V (AC)
Arbeitsspannung [UL]	300 V (AC)
Arbeitsspannung [cULus]	300 V (AC)
Arbeitsspannung [VDE]	750 V (AC)
Spannungsfestigkeit [UL]	1600 V (AC)
Spannungsfestigkeit [cULus]	1600 V (AC)
Spannungsfestigkeit [VDE]	3000 V (AC)
Kontaktwiderstand	20 mΩ
R_C	20 mΩ
R_C	20 mΩ
R_C	20 mΩ

Mechanical Properties
Kabellänge	6 (mm)
Schraube	M2.5

Certification
cULus Zulassung	ul62368
UL-Zulassung	E150931 CAT N: MRT12 (7)
VDE-Zulassung	40021397
VDE-Zulassung	40021397 TYPE: MRT12

Packaging Properties
Verpackung	Karton

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit
691137910002	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Wire Protector (rev25a).IntLib \| 12.6 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP 3D 3D_691137910002 (rev1).pdf \| 140.2 KB IGS Download_IGES_691137910002 (rev1).iges \| 1.9 MB STP Download_STP_691137910002 (rev1).stp \| 664 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	Pressure Clamp	PCB	Nein	Horizontal	30 to 12 (AWG) 0.05 to 3.31 (mm²)	–
691137910003	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Wire Protector (rev25a).IntLib \| 12.6 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP 3D 3D_691137910003 (rev1).pdf \| 182.6 KB IGS Download_IGES_691137910003 (rev1).iges \| 2.5 MB STP Download_STP_691137910003 (rev1).stp \| 854.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	Pressure Clamp	PCB	Nein	Horizontal	30 to 12 (AWG) 0.05 to 3.31 (mm²)	691001
691137910004	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Wire Protector (rev25a).IntLib \| 12.6 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP 3D 3D_691137910004 (rev1).pdf \| 220.8 KB IGS Downloads_IGES_691137910004 (rev1).iges \| 3 MB STP Download_STP_691137910004 (rev1).stp \| 1 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Pressure Clamp	PCB	Nein	Horizontal	30 to 12 (AWG) 0.05 to 3.31 (mm²)	–
691137910005	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Wire Protector (rev25a).IntLib \| 12.6 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP 3D 3D_691137910005 (rev1).pdf \| 261.6 KB IGS Download_IGES_691137910005 (rev1).iges \| 3.6 MB STP Download_STP_691137910005 (rev1).stp \| 1.2 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	Pressure Clamp	PCB	Nein	Horizontal	30 to 12 (AWG) 0.05 to 3.31 (mm²)	–
691137910006	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Wire Protector (rev25a).IntLib \| 12.6 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP 3D 691137910006_1 (rev1).pdf \| 298.8 KB IGS 691137910006 (rev1).iges \| 4.2 MB STP 691137910006 (rev1).stp \| 1.4 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Pressure Clamp	PCB	Nein	Horizontal	30 to 12 (AWG) 0.05 to 3.31 (mm²)	–
691137910008	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Wire Protector (rev25a).IntLib \| 12.6 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP 3D 3D_691137910008 (rev1).pdf \| 372.2 KB IGS Download_IGES_691137910008 (rev1).iges \| 5.3 MB STP Download_STP_691137910008 (rev1).stp \| 1.8 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Pressure Clamp	PCB	Nein	Horizontal	30 to 12 (AWG) 0.05 to 3.31 (mm²)	–

Artikel Nr.	Datenblatt
691137910002	SPEC
691137910003	SPEC
691137910004	SPEC
691137910005	SPEC
691137910006	SPEC
691137910008	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit	Muster
