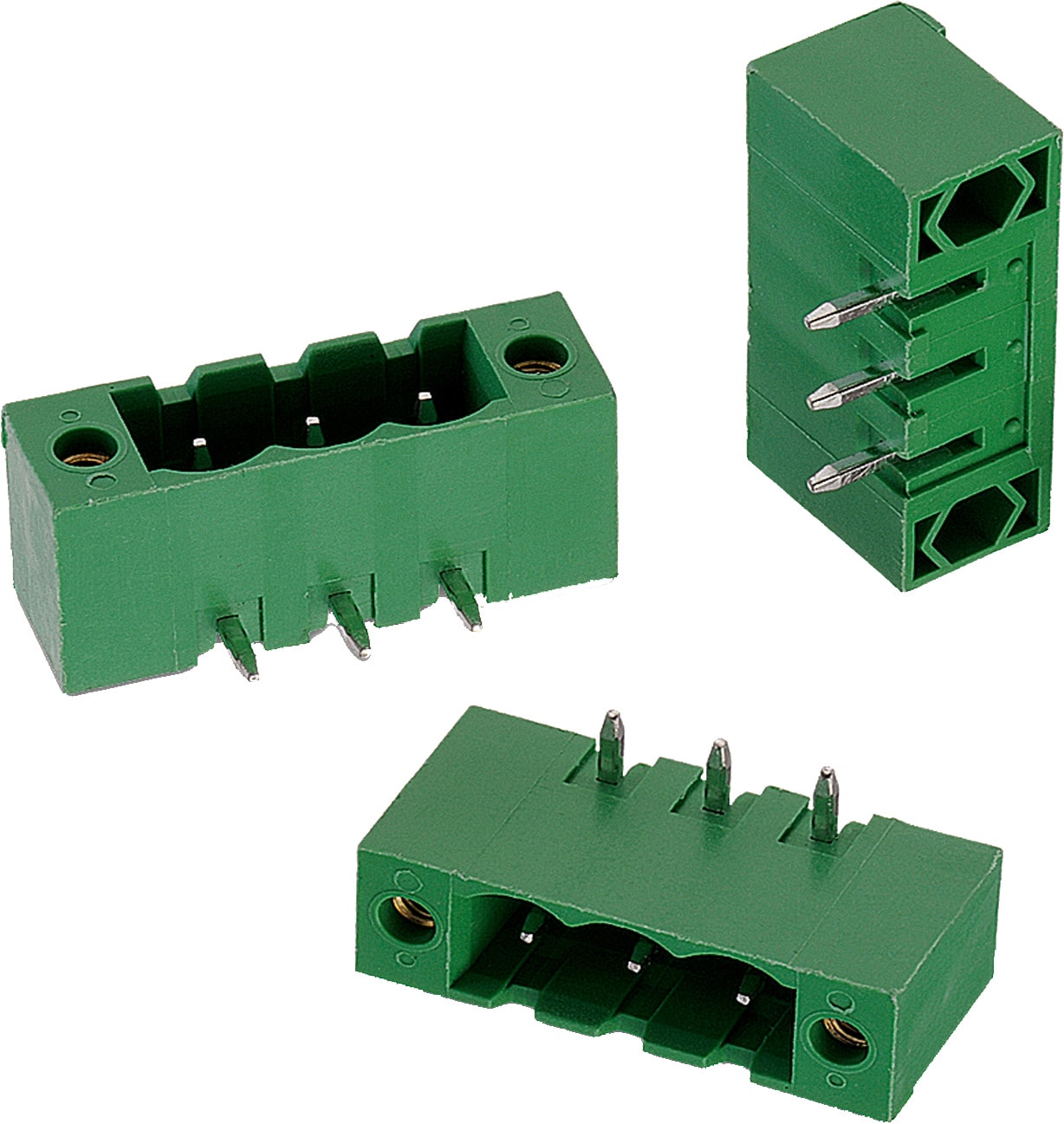

WR-TBL Serie 3175 - 5.08 mm Close Horizontal PCB Header with Flanges | Elektromechanische Bauelemente

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	RoHS
Raster	5.08 mm

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Kontaktmaterial	Messing
Kontaktbeschichtung	Zinn

Electrical Properties
I_R	20 A
I_R[cULus]	20 A
I_R[VDE]	20 A
Arbeitsspannung	300 V (AC)
Arbeitsspannung [cULus]	300 V (AC)
Arbeitsspannung [VDE]	300 V (AC)
Spannungsfestigkeit [cULus]	1600 V (AC)
Spannungsfestigkeit [VDE]	2500 V (AC)
R_C	20 mΩ
R_C	20 mΩ

Certification
cULus Zulassung	E315414
VDE-Zulassung	40023195

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Design Kit
691317510002	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25b).IntLib \| 108.3 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D 691317510002 (rev1).pdf \| 160.3 KB IGS 691317510002 (rev1).iges \| 990.4 KB STP 691317510002 (rev1).stp \| 364.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	Pluggable	PCB	Nein	Horizontal	691002
691317510003	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25b).IntLib \| 108.3 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D 691317510003 (rev1).pdf \| 179.8 KB IGS 691317510003 (rev1).iges \| 1.2 MB STP 691317510003 (rev1).stp \| 442.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	Pluggable	PCB	Nein	Horizontal	–
691317510004	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25b).IntLib \| 108.3 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D 691317510004 (rev1).pdf \| 199.9 KB IGS 691317510004 (rev1).iges \| 1.4 MB STP 691317510004 (rev1).stp \| 520.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Pluggable	PCB	Nein	Horizontal	–
691317510005	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25b).IntLib \| 108.3 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D 691317510005 (rev1).pdf \| 226.8 KB IGS 691317510005 (rev1).iges \| 1.6 MB STP 691317510005 (rev1).stp \| 598.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	Pluggable	PCB	Nein	Horizontal	–
691317510006	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25b).IntLib \| 108.3 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D 691317510006 (rev1).pdf \| 244.1 KB IGS 691317510006 (rev1).iges \| 1.8 MB STP 691317510006 (rev1).stp \| 678.6 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Pluggable	PCB	Nein	Horizontal	–
691317510007	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25b).IntLib \| 108.3 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D 3D_691317510007 (rev1).pdf \| 258.7 KB IGS Download_IGES_691317510007 (rev1).iges \| 2 MB STP Download_STP_691317510007 (rev1).stp \| 759.3 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7	Pluggable	PCB	Nein	Horizontal	–
691317510008	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25b).IntLib \| 108.3 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D 691317510008 (rev1).pdf \| 279.3 KB IGS 691317510008 (rev1).iges \| 2.2 MB STP 691317510008 (rev1).stp \| 839.6 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Pluggable	PCB	Nein	Horizontal	–
691317510012	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25b).IntLib \| 108.3 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D 3D_691317510012 (rev1).pdf \| 381.9 KB IGS Download_IGES_691317510012 (rev1).iges \| 3.1 MB STP Download_STP_691317510012 (rev1).stp \| 1.1 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	Pluggable	PCB	Nein	Horizontal	–

Artikel Nr.	Datenblatt
691317510002	SPEC
691317510003	SPEC
691317510004	SPEC
691317510005	SPEC
691317510006	SPEC
691317510007	SPEC
691317510008	SPEC
691317510012	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Design Kit	Muster

Terminal Blocks - Standard, Personalized & Highly Customized

Tailored to your needs

Custom & Standard Terminal Blocks

Neben einem Portfolio von mehr als 2000 Standardbauteilen, bietet Würth Elektronik verschiedene Möglichkeiten, die Produkte auf Ihre spezifischen Anforderungen zuzuschneiden. Personalisierte Modifikationen von Standard Terminal Blocks sind bei kleinen bis mittleren Stückzahlen als besonderer Service innerhalb weniger Tage verfügbar. Komplett kundenspezifische Lösungen sind in hohen Stückzahlen innerhalb weniger Wochen möglich. Eigene Konstruktion, Werkzeugbau und Prototypenbau stellen sicher, dass alle kundenspezifischen Anforderungen erfüllt werden.
