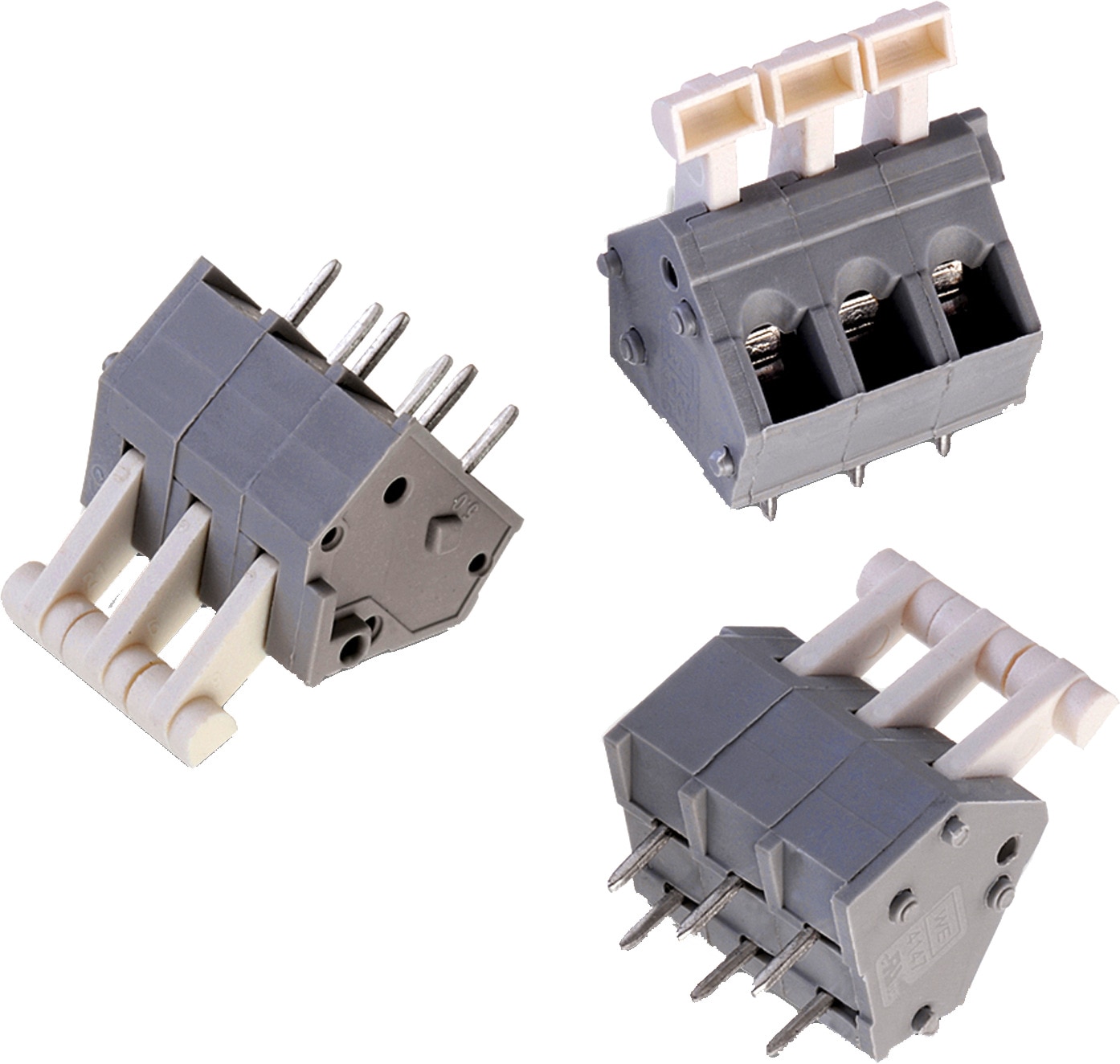

WR-TBL Series 4147B - 5.00 mm Screwless 45° Entry - 3.00 mm 2 Wires | Elektromechanische Bauelemente

Kind Properties
Raster	5 mm

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Kontaktmaterial	Messing
Kontaktbeschichtung	Zinn
Kabelschutzmaterial	Edelstahl

General Information
Betriebstemperatur	-40 bis zu +105 °C
Einhaltung	RoHS

Electrical Properties
I_{R cULus}	16 A
Arbeitsspannung [cULus]	300 V (AC)
Spannungsfestigkeit [cULus]	1300 V (AC)
Kontaktwiderstand [cULus]	20 mΩ

Mechanical Properties
Kabellänge	6 up to 7 (mm)

Wire Properties
Solid Wire Section (AWG)	14 to 28 (AWG)
Solid Wire Section (Metric)	2.08 to 0.0810 (mm²)
Stranded Wire Section (AWG)	14 to 28 (AWG)
Stranded Wire Section (Metric)	2.08 to 0.0810 (mm²)

Certification
cULus Zulassung	E315414

Packaging Properties
Verpackung	Karton

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Pins	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section
691414720002B	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev22b).IntLib \| 153.7 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Spring Clamp (rev23a).lbr \| 2 MB CAD-Dateien ZIP 3D 691414720002B_1 (rev1).pdf \| 154.8 KB IGS 691414720002B (rev1).iges \| 1.7 MB IGS 691414720002B (rev1).igs \| 1.7 MB STP 691414720002B (rev1).stp \| 566.5 KB	2	Screwless	PCB	Nein	45°	14 to 28 (AWG) 2.08 to 0.0810 (mm²)
691414720003B	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev22b).IntLib \| 153.7 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Spring Clamp (rev23a).lbr \| 2 MB CAD-Dateien ZIP 3D 691414720003B_1 (rev1).pdf \| 155.8 KB IGS 691414720003B (rev1).iges \| 1.7 MB IGS 691414720003B (rev1).igs \| 1.7 MB STP 691414720003B (rev1).stp \| 567.3 KB	3	Screwless	PCB	Nein	45°	14 to 28 (AWG) 2.08 to 0.0810 (mm²)
691414720004B	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev22b).IntLib \| 153.7 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Spring Clamp (rev23a).lbr \| 2 MB CAD-Dateien ZIP 3D 691414720004B_1 (rev1).pdf \| 156.8 KB IGS 691414720004B (rev1).iges \| 1.7 MB IGS 691414720004B (rev1).igs \| 1.7 MB STP 691414720004B (rev1).stp \| 568.1 KB	4	Screwless	PCB	Nein	45°	14 to 28 (AWG) 2.08 to 0.0810 (mm²)
691414720005B	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev22b).IntLib \| 153.7 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Spring Clamp (rev23a).lbr \| 2 MB CAD-Dateien ZIP 3D 691414720005B_1 (rev1).pdf \| 157.8 KB IGS 691414720005B (rev1).iges \| 1.7 MB IGS 691414720005B (rev1).igs \| 1.7 MB STP 691414720005B (rev1).stp \| 568.8 KB	5	Screwless	PCB	Nein	45°	14 to 28 (AWG) 2.08 to 0.0810 (mm²)
691414720006B	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev22b).IntLib \| 153.7 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Spring Clamp (rev23a).lbr \| 2 MB CAD-Dateien ZIP 3D 691414720006B_1 (rev1).pdf \| 158.8 KB IGS 691414720006B (rev1).iges \| 1.7 MB IGS 691414720006B (rev1).igs \| 1.7 MB STP 691414720006B (rev1).stp \| 569.6 KB	6	Screwless	PCB	Nein	45°	14 to 28 (AWG) 2.08 to 0.0810 (mm²)
691414720008B	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev22b).IntLib \| 153.7 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Spring Clamp (rev23a).lbr \| 2 MB CAD-Dateien ZIP 3D 691414720008B_1 (rev1).pdf \| 160.8 KB IGS 691414720008B (rev1).iges \| 1.7 MB IGS 691414720008B (rev1).igs \| 1.7 MB STP 691414720008B (rev1).stp \| 571.2 KB	8	Screwless	PCB	Nein	45°	14 to 28 (AWG) 2.08 to 0.0810 (mm²)

Artikel Nr.	Datenblatt
691414720002B	SPEC
691414720003B	SPEC
691414720004B	SPEC
691414720005B	SPEC
691414720006B	SPEC
691414720008B	SPEC
