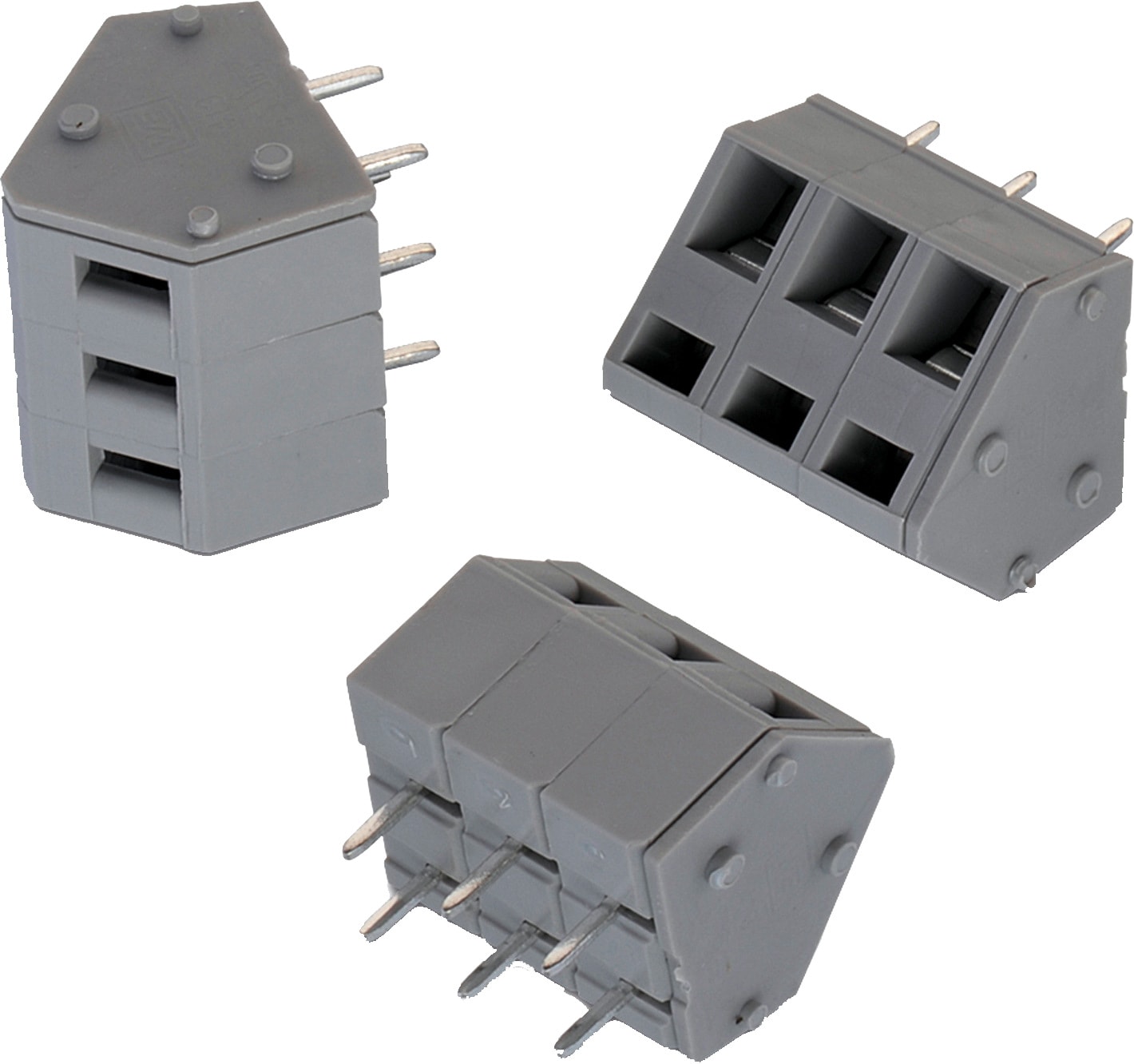

WR-TBL Series 413B - 5.00 mm Screwless 45° Entry - 3.00 mm 2 Wires

Kind Properties
Raster5 mm
Material Properties
IsolationsmaterialPA66
Isolation BrennbarkeitsklasseUL94 V-0
KontaktmaterialMessing
KontaktbeschichtungZinn
KabelschutzmaterialEdelstahl
General Information
Betriebstemperatur-40 bis zu +115 °C
EinhaltungRoHS
Electrical Properties
IR cULus15 A
Arbeitsspannung300 V (AC)
Arbeitsspannung [cULus]300 V (AC)
Spannungsfestigkeit [cULus]1600 V (AC)
Kontaktwiderstand [cULus]20 mΩ
Mechanical Properties
Kabellänge5 up to 6 (mm)
Wire Properties
Solid Wire Section (AWG)12 to 28 (AWG)
Solid Wire Section (Metric)3.31 to 0.0810 (mm²)
Stranded Wire Section (AWG)12 to 28 (AWG)
Stranded Wire Section (Metric)3.31 to 0.0810 (mm²)
Certification
cULus ZulassungE315414
Packaging Properties
VerpackungKarton

Artikeldaten

Artikel Nr. Daten­blatt DownloadsPinsAnwendungPCB/Kabel/PanelModularityTypWire Section Muster
691413720002BSPEC
6 Dateien 2 Screwless PCB Nein 45° 12 to 28 (AWG) 3.31 to 0.0810 (mm²)
691413720003BSPEC
6 Dateien 3 Screwless PCB Nein 45° 12 to 28 (AWG) 3.31 to 0.0810 (mm²)
691413720004BSPEC
6 Dateien 4 Screwless PCB Nein 45° 12 to 28 (AWG) 3.31 to 0.0810 (mm²)
691413720005BSPEC
6 Dateien 5 Screwless PCB Nein 45° 12 to 28 (AWG) 3.31 to 0.0810 (mm²)
691413720006BSPEC
6 Dateien 6 Screwless PCB Nein 45° 12 to 28 (AWG) 3.31 to 0.0810 (mm²)
691413720007BSPEC
6 Dateien 7 Screwless PCB Nein 45° 12 to 28 (AWG) 3.31 to 0.0810 (mm²)
691413720008BSPEC
6 Dateien 8 Screwless PCB Nein 45° 12 to 28 (AWG) 3.31 to 0.0810 (mm²)
691413720009BSPEC
6 Dateien 9 Screwless PCB Nein 45° 12 to 28 (AWG) 3.31 to 0.0810 (mm²)
691413720010BSPEC
6 Dateien 10 Screwless PCB Nein 45° 12 to 28 (AWG) 3.31 to 0.0810 (mm²)
691413720011BSPEC
6 Dateien 11 Screwless PCB Nein 45° 12 to 28 (AWG) 3.31 to 0.0810 (mm²)
691413720012BSPEC
6 Dateien 12 Screwless PCB Nein 45° 12 to 28 (AWG) 3.31 to 0.0810 (mm²)
Artikel Nr. Daten­blatt
691413720002BSPEC
691413720003BSPEC
691413720004BSPEC
691413720005BSPEC
691413720006BSPEC
691413720007BSPEC
691413720008BSPEC
691413720009BSPEC
691413720010BSPEC
691413720011BSPEC
691413720012BSPEC
Muster
Artikel Nr. Daten­blatt DownloadsPinsAnwendungPCB/Kabel/PanelModularityTypWire Section Muster

Terminal Blocks - Standard, Personalized & Highly Customized

Tailored to your needs

Custom & Standard Terminal Blocks

Neben einem Portfolio von mehr als 2000 Standardbauteilen, bietet Würth Elektronik verschiedene Möglichkeiten, die Produkte auf Ihre spezifischen Anforderungen zuzuschneiden. Personalisierte Modifikationen von Standard Terminal Blocks sind bei kleinen bis mittleren Stückzahlen als besonderer Service innerhalb weniger Tage verfügbar. Komplett kundenspezifische Lösungen sind in hohen Stückzahlen innerhalb weniger Wochen möglich. Eigene Konstruktion, Werkzeugbau und Prototypenbau stellen sicher, dass alle kundenspezifischen Anforderungen erfüllt werden.

  • Kundenspezifische Produkte nach Ihren Anforderungen
  • Über 2000 Standardbauteile
  • Ab Lager verfügbar ohne MOQ
  • Personalisierte Modifikationen von Standardteilen für kleine Mengen
  • Farb- & Druckmöglichkeiten mit MOQ für Massenproduktion

Personalisierte Modifikationen von Standard Terminal Blocks

Tintenstrahlbedruckung

Bedruckung Ihrer Terminal Blocks (z.B. Kodierung, Personalisierung)

Kodierung

Vorinstallation von Kodierstiften nach Kodiervorgaben

Farbkodierung

Für ausgewählte Serien nach Ihren Vorgaben (412B / 412MB / 413B)

Assemblierung

Schnelle Assemblierung von Polzahlen nach Ihren Anforderungen
