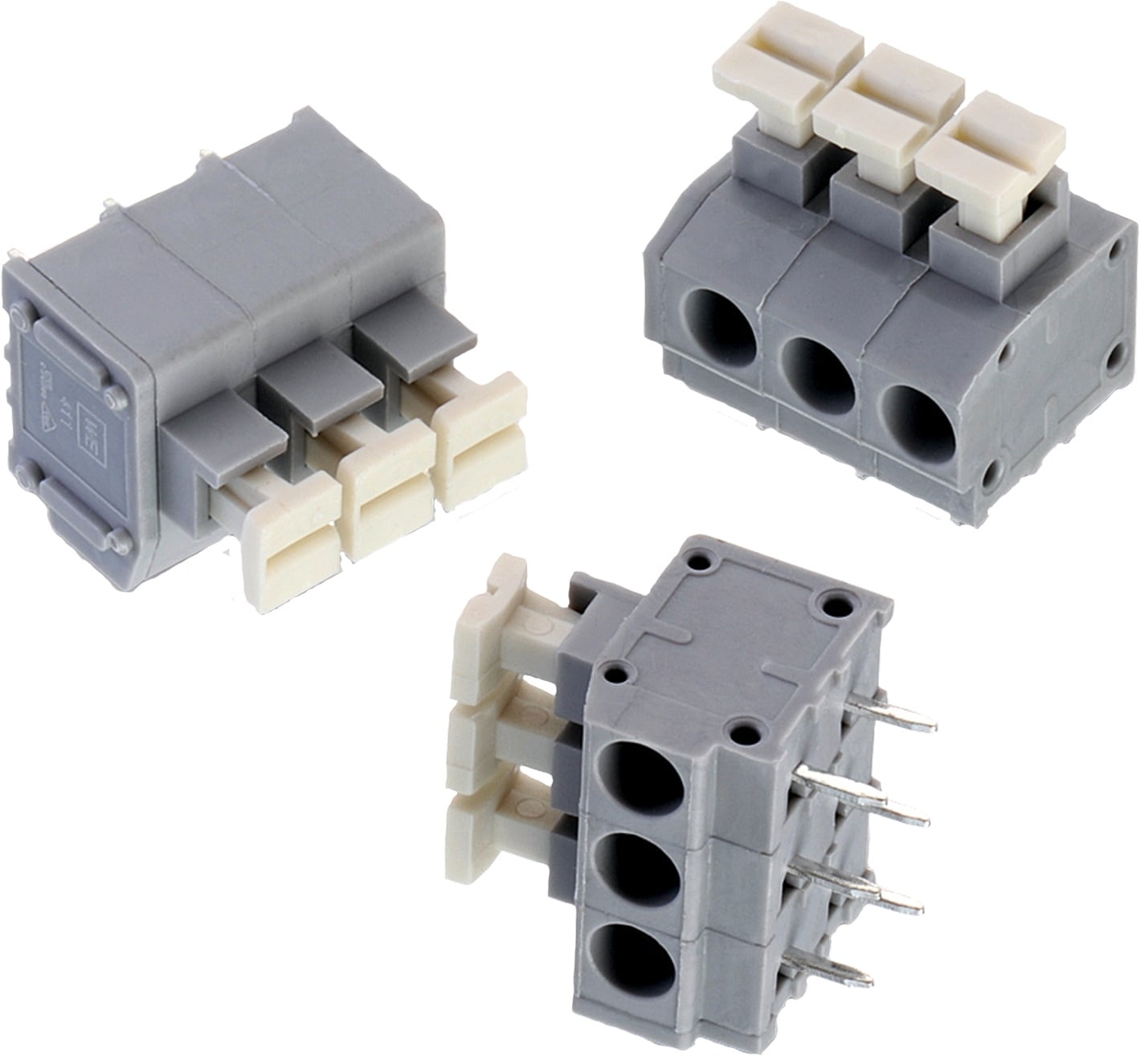

WR-TBL Series 411B - 5.00 mm Screwless Horizontal Entry - 2.0 mm 2 Wires | Elektromechanische Bauelemente

Kind Properties
Raster	5 mm

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Kontaktmaterial	Messing
Kontaktbeschichtung	Zinn
Kabelschutzmaterial	Edelstahl

General Information
Betriebstemperatur	-40 bis zu +105 °C
Einhaltung	RoHS

Electrical Properties
I_{R cULus}	10 A
Arbeitsspannung [cULus]	300 V (AC)
Spannungsfestigkeit [cULus]	2000 V (AC)
Kontaktwiderstand [cULus]	20 mΩ

Mechanical Properties
Kabellänge	9 up to 10 (mm)

Wire Properties
Solid Wire Section (AWG)	14 to 20 (AWG)
Solid Wire Section (Metric)	2.08 to 0.518 (mm²)
Stranded Wire Section (AWG)	14 to 20 (AWG)
Stranded Wire Section (Metric)	2.08 to 0.518 (mm²)

Certification
cULus Zulassung	E315414

Packaging Properties
Verpackung	Karton

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Pins	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section
691411710002B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev22b).IntLib \| 153.7 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Spring Clamp (rev23a).lbr \| 2 MB CAD-Dateien ZIP 3D 691411710002B_1 (rev1).pdf \| 118.2 KB IGS Download_IGES_691411710002B (rev1).iges \| 1.4 MB STP Download_STP_691411710002B (rev1).stp \| 504.6 KB	2	Screwless	PCB	Nein	Horizontal	14 to 20 (AWG) 2.08 to 0.518 (mm²)
691411710003B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev22b).IntLib \| 153.7 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Spring Clamp (rev23a).lbr \| 2 MB CAD-Dateien ZIP 3D 691411710003B_1 (rev1).pdf \| 119.2 KB IGS 691411710003B (rev1).igs \| 1.4 MB STP 691411710003B (rev1).stp \| 505.3 KB	3	Screwless	PCB	Nein	Horizontal	14 to 20 (AWG) 2.08 to 0.518 (mm²)
691411710004B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev22b).IntLib \| 153.7 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Spring Clamp (rev23a).lbr \| 2 MB CAD-Dateien ZIP 3D 691411710004B_1 (rev1).pdf \| 120.2 KB IGS 691411710004B (rev1).igs \| 1.4 MB STP 691411710004B (rev1).stp \| 506.1 KB	4	Screwless	PCB	Nein	Horizontal	14 to 20 (AWG) 2.08 to 0.518 (mm²)
691411710005B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev22b).IntLib \| 153.7 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Spring Clamp (rev23a).lbr \| 2 MB CAD-Dateien ZIP 3D 691411710005B_1 (rev1).pdf \| 121.2 KB IGS 691411710005B (rev1).igs \| 1.4 MB STP 691411710005B (rev1).stp \| 506.9 KB	5	Screwless	PCB	Nein	Horizontal	14 to 20 (AWG) 2.08 to 0.518 (mm²)
691411710006B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev22b).IntLib \| 153.7 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Spring Clamp (rev23a).lbr \| 2 MB CAD-Dateien ZIP 3D 691411710006B_1 (rev1).pdf \| 122.1 KB IGS 691411710006B (rev1).igs \| 1.4 MB STP 691411710006B (rev1).stp \| 507.7 KB	6	Screwless	PCB	Nein	Horizontal	14 to 20 (AWG) 2.08 to 0.518 (mm²)
691411710007B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev22b).IntLib \| 153.7 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Spring Clamp (rev23a).lbr \| 2 MB CAD-Dateien ZIP 3D 691411710007B_1 (rev1).pdf \| 123.1 KB IGS 691411710007B (rev1).igs \| 1.4 MB STP 691411710007B (rev1).stp \| 508.5 KB	7	Screwless	PCB	Nein	Horizontal	14 to 20 (AWG) 2.08 to 0.518 (mm²)
691411710008B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev22b).IntLib \| 153.7 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Spring Clamp (rev23a).lbr \| 2 MB CAD-Dateien ZIP 3D 691411710008B_1 (rev1).pdf \| 124.1 KB IGS 691411710008B (rev1).igs \| 1.4 MB STP 691411710008B (rev1).stp \| 509.3 KB	8	Screwless	PCB	Nein	Horizontal	14 to 20 (AWG) 2.08 to 0.518 (mm²)
691411710009B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev22b).IntLib \| 153.7 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Spring Clamp (rev23a).lbr \| 2 MB CAD-Dateien ZIP 3D 691411710009B_1 (rev1).pdf \| 125.1 KB IGS 691411710009B (rev1).igs \| 1.4 MB STP 691411710009B (rev1).stp \| 510.1 KB	9	Screwless	PCB	Nein	Horizontal	14 to 20 (AWG) 2.08 to 0.518 (mm²)
691411710010B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev22b).IntLib \| 153.7 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Spring Clamp (rev23a).lbr \| 2 MB CAD-Dateien ZIP 3D 691411710010B_1 (rev1).pdf \| 126.1 KB IGS 691411710010B (rev1).igs \| 1.4 MB STP 691411710010B (rev1).stp \| 510.9 KB	10	Screwless	PCB	Nein	Horizontal	14 to 20 (AWG) 2.08 to 0.518 (mm²)
691411710011B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev22b).IntLib \| 153.7 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Spring Clamp (rev23a).lbr \| 2 MB CAD-Dateien ZIP 3D 691411710011B_1 (rev1).pdf \| 127.1 KB IGS 691411710011B (rev1).igs \| 1.4 MB STP 691411710011B (rev1).stp \| 511.6 KB	11	Screwless	PCB	Nein	Horizontal	14 to 20 (AWG) 2.08 to 0.518 (mm²)
691411710012B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev22b).IntLib \| 153.7 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Spring Clamp (rev23a).lbr \| 2 MB CAD-Dateien ZIP 3D 691411710012B_1 (rev1).pdf \| 128.1 KB IGS 691411710012B (rev1).igs \| 1.4 MB STP 691411710012B (rev1).stp \| 512.4 KB	12	Screwless	PCB	Nein	Horizontal	14 to 20 (AWG) 2.08 to 0.518 (mm²)
691411710019B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev22b).IntLib \| 153.7 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Spring Clamp (rev23a).lbr \| 2 MB CAD-Dateien ZIP 3D 691411710019B_1 (rev1).pdf \| 135.1 KB IGS 691411710019B (rev1).igs \| 1.4 MB STP 691411710019B (rev1).stp \| 517.9 KB	19	Screwless	PCB	Nein	Horizontal	14 to 20 (AWG) 2.08 to 0.518 (mm²)
691411710020B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev22b).IntLib \| 153.7 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Spring Clamp (rev23a).lbr \| 2 MB CAD-Dateien ZIP 3D 691411710020B_1 (rev1).pdf \| 136 KB IGS 691411710020B (rev1).igs \| 1.4 MB STP 691411710020B (rev1).stp \| 518.7 KB	20	Screwless	PCB	Nein	Horizontal	14 to 20 (AWG) 2.08 to 0.518 (mm²)
691411710021B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev22b).IntLib \| 153.7 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Spring Clamp (rev23a).lbr \| 2 MB CAD-Dateien ZIP 3D 691411710021B_1 (rev1).pdf \| 137 KB IGS 691411710021B (rev1).igs \| 1.4 MB STP 691411710021B (rev1).stp \| 519.5 KB	21	Screwless	PCB	Nein	Horizontal	14 to 20 (AWG) 2.08 to 0.518 (mm²)
691411710022B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev22b).IntLib \| 153.7 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Spring Clamp (rev23a).lbr \| 2 MB CAD-Dateien ZIP 3D 691411710022B_1 (rev1).pdf \| 138 KB IGS 691411710022B (rev1).igs \| 1.4 MB STP 691411710022B (rev1).stp \| 520.3 KB	22	Screwless	PCB	Nein	Horizontal	14 to 20 (AWG) 2.08 to 0.518 (mm²)
691411710023B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev22b).IntLib \| 153.7 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Spring Clamp (rev23a).lbr \| 2 MB CAD-Dateien ZIP 3D 691411710023B_1 (rev1).pdf \| 139 KB IGS 691411710023B (rev1).igs \| 1.4 MB STP 691411710023B (rev1).stp \| 521.1 KB	23	Screwless	PCB	Nein	Horizontal	14 to 20 (AWG) 2.08 to 0.518 (mm²)
691411710024B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev22b).IntLib \| 153.7 MB CDS Cadence_WR-TBL (rev22b).zip \| 231.7 MB EAG Eagle_WR-TBL Spring Clamp (rev23a).lbr \| 2 MB CAD-Dateien ZIP 3D 691411710024B_1 (rev1).pdf \| 140 KB IGS 691411710024B (rev1).igs \| 1.4 MB STP 691411710024B (rev1).stp \| 521.9 KB	24	Screwless	PCB	Nein	Horizontal	14 to 20 (AWG) 2.08 to 0.518 (mm²)

Artikel Nr.	Datenblatt
691411710002B	SPEC
691411710003B	SPEC
691411710004B	SPEC
691411710005B	SPEC
691411710006B	SPEC
691411710007B	SPEC
691411710008B	SPEC
691411710009B	SPEC
691411710010B	SPEC
691411710011B	SPEC
691411710012B	SPEC
691411710019B	SPEC
691411710020B	SPEC
691411710021B	SPEC
691411710022B	SPEC
691411710023B	SPEC
691411710024B	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Pins	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Muster

Terminal Blocks - Standard, Personalized & Highly Customized

Tailored to your needs

Custom & Standard Terminal Blocks

Neben einem Portfolio von mehr als 2000 Standardbauteilen, bietet Würth Elektronik verschiedene Möglichkeiten, die Produkte auf Ihre spezifischen Anforderungen zuzuschneiden. Personalisierte Modifikationen von Standard Terminal Blocks sind bei kleinen bis mittleren Stückzahlen als besonderer Service innerhalb weniger Tage verfügbar. Komplett kundenspezifische Lösungen sind in hohen Stückzahlen innerhalb weniger Wochen möglich. Eigene Konstruktion, Werkzeugbau und Prototypenbau stellen sicher, dass alle kundenspezifischen Anforderungen erfüllt werden.
