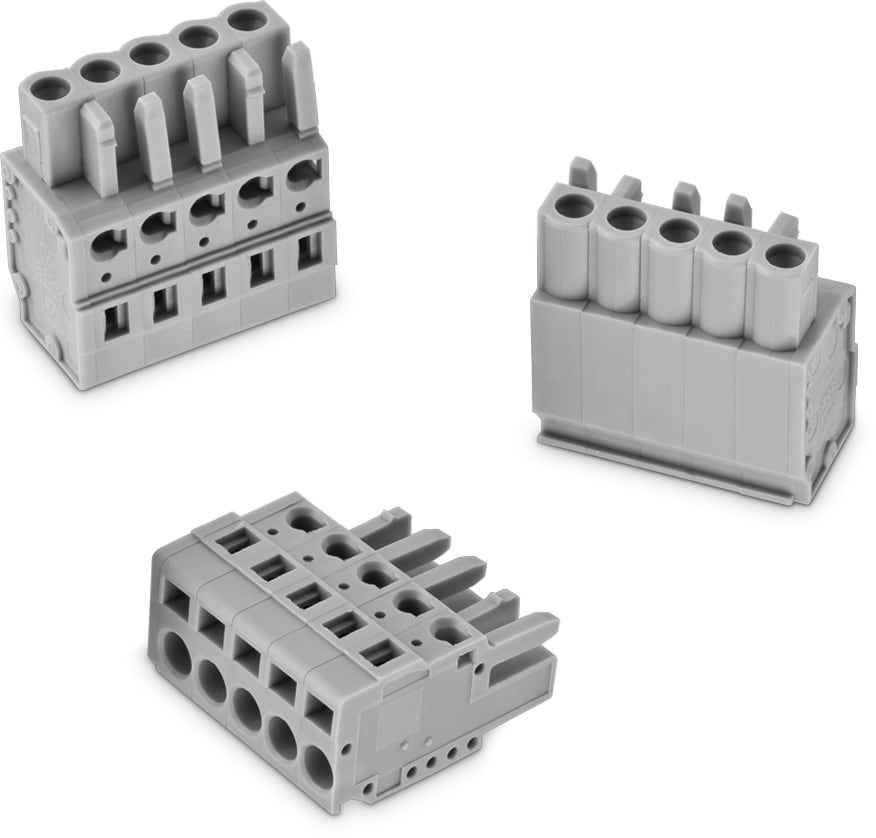

WR-TBL Serie 369B - 5.00 mm Screwless-Strong Housing Retention Force | Elektromechanische Bauelemente

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	RoHS
Raster	5 mm

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Kontaktmaterial	Phosphorbronze
Kontaktbeschichtung	Zinn
Schraubanschlussmaterial	Stahl
Schraubanschlussbeschichtung	Zink
Kabelschutzmaterial	Edelstahl

Electrical Properties
I_R	16 A
I_R[cULus]	16 A
Arbeitsspannung	300 V (AC)
Arbeitsspannung [cULus]	300 V (AC)
Spannungsfestigkeit [cULus]	2000 V (AC)
R_C	20 mΩ

Wire Properties
Solid Wire Section (AWG)	12 to 28 (AWG)
Solid Wire Section (Metric)	3.31 to 0.0810 (mm²)
Stranded Wire Section (AWG)	12 to 28 (AWG)
Stranded Wire Section (Metric)	3.31 to 0.0810 (mm²)

Certification
cULus Zulassung	E315414

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section
691369700002B	SPEC	1 Dateien CAD-Dateien ZIP 3D 691369700002B (rev1).pdf \| 452.6 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	Pluggable	Kabel	Nein	Vertikal	12 to 28 (AWG) 3.31 to 0.0810 (mm²)
691369700003B	SPEC	3 Dateien CAD-Dateien ZIP 3D 691369700003B (rev1).pdf \| 451.9 KB IGS 691369700003B (rev1).iges \| 4 MB STP 691369700003B (rev1).stp \| 1.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	Pluggable	Kabel	Nein	Vertikal	12 to 28 (AWG) 3.31 to 0.0810 (mm²)
691369700004B	SPEC	3 Dateien CAD-Dateien ZIP 3D 691369700004B (rev1).pdf \| 452.7 KB IGS 691369700004B (rev1).iges \| 4 MB STP 691369700004B (rev1).stp \| 1.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Pluggable	Kabel	Nein	Vertikal	12 to 28 (AWG) 3.31 to 0.0810 (mm²)
691369700005B	SPEC	3 Dateien CAD-Dateien ZIP 3D 691369700005B (rev1).pdf \| 453.6 KB IGS 691369700005B (rev1).iges \| 4 MB STP 691369700005B (rev1).stp \| 1.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	Pluggable	Kabel	Nein	Vertikal	12 to 28 (AWG) 3.31 to 0.0810 (mm²)
691369700006B	SPEC	3 Dateien CAD-Dateien ZIP 3D 691369700006B (rev1).pdf \| 454.4 KB IGS 691369700006B (rev1).iges \| 4 MB STP 691369700006B (rev1).stp \| 1.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Pluggable	Kabel	Nein	Vertikal	12 to 28 (AWG) 3.31 to 0.0810 (mm²)
691369700007B	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_691369700007B (rev1).pdf \| 455.3 KB IGS Download_IGES_691369700007B (rev1).iges \| 4 MB STP Download_STP_691369700007B (rev1).stp \| 1.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7	Pluggable	Kabel	Nein	Vertikal	12 to 28 (AWG) 3.31 to 0.0810 (mm²)
691369700008B	SPEC	3 Dateien CAD-Dateien ZIP 3D 691369700008B (rev1).pdf \| 456.1 KB IGS 691369700008B (rev1).iges \| 4.1 MB STP 691369700008B (rev1).stp \| 1.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Pluggable	Kabel	Nein	Vertikal	12 to 28 (AWG) 3.31 to 0.0810 (mm²)
691369700012B	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_691369700012B (rev1).pdf \| 459.6 KB IGS Download_IGES_691369700012B (rev1).iges \| 4.1 MB STP Download_STP_691369700012B (rev1).stp \| 1.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	Pluggable	Kabel	Nein	Vertikal	12 to 28 (AWG) 3.31 to 0.0810 (mm²)

Artikel Nr.	Datenblatt
691369700002B	SPEC
691369700003B	SPEC
691369700004B	SPEC
691369700005B	SPEC
691369700006B	SPEC
691369700007B	SPEC
691369700008B	SPEC
691369700012B	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Muster
