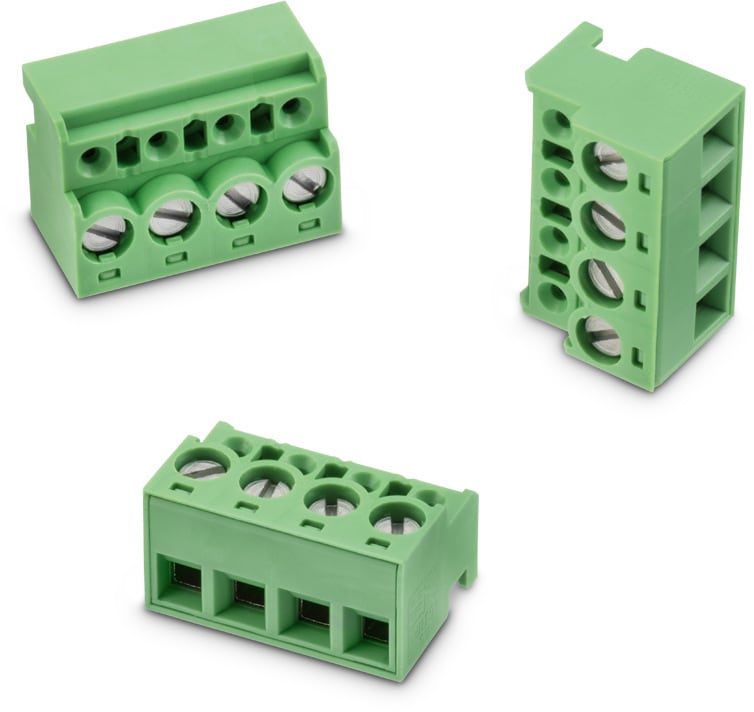

WR-TBL Series 3157 - 5.00 mm Horizontal Entry Plug With Rising Cage | Elektromechanische Bauelemente

General Information
Betriebstemperatur	-30 °C up to +160 °C
Einhaltung	Lead free / RoHS; RoHS
Raster	5 mm

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Grün
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Nickel
Schraubanschlussmaterial	Edelstahl
Schraubanschlussbeschichtung	Zinn
Kabelschutzmaterial	Kupferlegierung mit Zinn

Electrical Properties
I_R	12 A
I_R[cULus]	12 A
I_R[VDE]	12 A
Arbeitsspannung	250 V (AC); 300 V (AC)
Arbeitsspannung [cULus]	300 V (AC)
Arbeitsspannung [VDE]	250 V (AC)
Spannungsfestigkeit [cULus]	1600 V (AC)
Spannungsfestigkeit [VDE]	4000 V (AC)
R_C	20 mΩ
R_C	20 mΩ

Mechanical Properties
Schraube	M3

Wire Properties
Solid Wire Section (AWG)	30 to 14 (AWG)
Solid Wire Section (Metric)	0.0509 to 2.08 (mm²)
Stranded Wire Section (AWG)	30 to 14 (AWG)
Stranded Wire Section (Metric)	0.0509 to 2.08 (mm²)

Certification
cULus Zulassung	ul62368
VDE-Zulassung	40048417

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit
691315710002	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_691315710002 (rev1).pdf \| 131.6 KB IGS Download_IGES_691315710002 (rev1).iges \| 1.5 MB STP Download_STP_691315710002 (rev1).stp \| 341.9 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	Pluggable	Kabel	Nein	Horizontal	30 to 14 (AWG) 0.0509 to 2.08 (mm²)	691002
691315710003	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_691315710003 (rev1).pdf \| 200.3 KB IGS Download_IGES_691315710003 (rev1).iges \| 2.2 MB STP Download_STP_691315710003 (rev1).stp \| 520 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	Pluggable	Kabel	Nein	Horizontal	30 to 14 (AWG) 0.0509 to 2.08 (mm²)	–
691315710004	–	3 Dateien CAD-Dateien ZIP 3D 3D_691315710004 (rev1).pdf \| 257.8 KB IGS Download_IGES_691315710004 (rev1).iges \| 3 MB STP Download_STP_691315710004 (rev1).stp \| 702 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Pluggable	Kabel	Nein	Horizontal	30 to 14 (AWG) 0.0509 to 2.08 (mm²)	–

Artikel Nr.	Datenblatt
691315710002	SPEC
691315710003	SPEC
691315710004	–

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit	Muster
