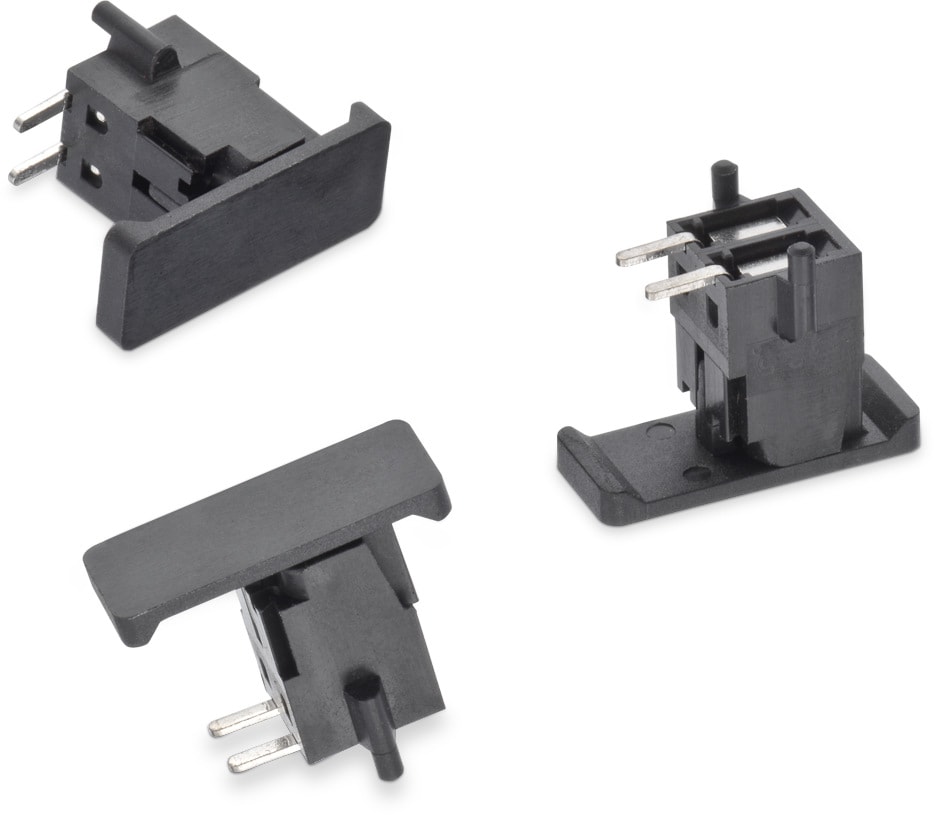

WR-TBL Series 5081 - Rising Cage Clamp 3.50mm pitch - Horizontal cable entry - SMT | Elektromechanische Bauelemente

General Information
Betriebstemperatur	-40 °C up to +130 °C
Einhaltung	RoHS
Raster	3.5 mm

Material Properties
Isolationsmaterial	LCP
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Schwarz
Kontaktmaterial	Messing
Kontaktbeschichtung	Kupfer über Zink
Schraubanschlussmaterial	Stahl
Schraubanschlussbeschichtung	Zink
Kabelschutzmaterial	Messing

Electrical Properties
I_R[cULus]	10 A
Arbeitsspannung	300 V (AC)
Arbeitsspannung [cULus]	300 V (AC)
Spannungsfestigkeit [cULus]	1600 V (AC)
R_C	20 mΩ

Mechanical Properties
Kabellänge	4 up to 5 (mm)
Schraube	M2

Certification
cULus Zulassung	E315414

Packaging Properties
Verpackung	Tape and Reel with Cap

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit
691508110302	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Rising Cage Clamp (rev25a).IntLib \| 29.2 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_691508110302 (rev1).pdf \| 171 KB IGS Download_IGES_691508110302 (rev1).iges \| 1.4 MB STP 691508110302 (rev1).stp \| 307.7 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	Rising Cage Clamp	PCB	Nein	Horizontal	30 to 16 (AWG) 0.05 to 1.31 (mm²)	691001
691508110303	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Rising Cage Clamp (rev25a).IntLib \| 29.2 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_691508110303 (rev1).pdf \| 201.1 KB IGS Download_IGES_691508110303 (rev1).iges \| 1.8 MB STP 691508110303 (rev1).stp \| 397.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	Rising Cage Clamp	PCB	Nein	Horizontal	30 to 16 (AWG) 0.05 to 1.31 (mm²)	691001
691508110304	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Rising Cage Clamp (rev25a).IntLib \| 29.2 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_691508110304 (rev1).pdf \| 222.2 KB IGS Download_IGES_691508110304 (rev1).iges \| 2.1 MB STP 691508110304 (rev1).stp \| 455.3 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Rising Cage Clamp	PCB	Nein	Horizontal	30 to 16 (AWG) 0.05 to 1.31 (mm²)	–
691508110305	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Rising Cage Clamp (rev25a).IntLib \| 29.2 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_691508110305 (rev1).pdf \| 247.6 KB IGS Download_IGES_691508110305 (rev1).iges \| 2.5 MB STP 691508110305 (rev1).stp \| 548.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	Rising Cage Clamp	PCB	Nein	Horizontal	30 to 16 (AWG) 0.05 to 1.31 (mm²)	–
691508110306	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Rising Cage Clamp (rev25a).IntLib \| 29.2 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_691508110306 (rev1).pdf \| 268.2 KB IGS Download_IGES_691508110306 (rev1).iges \| 2.8 MB STP 691508110306 (rev1).stp \| 994.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Rising Cage Clamp	PCB	Nein	Horizontal	30 to 16 (AWG) 0.05 to 1.31 (mm²)	–
691508110308	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Rising Cage Clamp (rev25a).IntLib \| 29.2 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_691508110308 (rev1).pdf \| 317.7 KB IGS Download_IGES_691508110308 (rev1).iges \| 3.5 MB STP 691508110308 (rev1).stp \| 761.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Rising Cage Clamp	PCB	Nein	Horizontal	30 to 16 (AWG) 0.05 to 1.31 (mm²)	–

Artikel Nr.	Datenblatt
691508110302	SPEC
691508110303	SPEC
691508110304	SPEC
691508110305	SPEC
691508110306	SPEC
691508110308	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit	Muster
