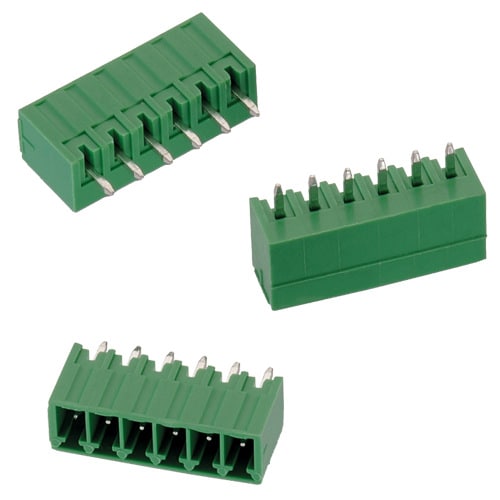

WR-TBL Serie 3211 - 3.50 mm Vertical PCB Header | Elektromechanische Bauelemente

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	RoHS
Raster	3.5 mm

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Grün
Kontaktmaterial	Messing
Kontaktbeschichtung	Zinn
Pin Material	Messing
Pinbeschichtung	Zinn über Nickel

Electrical Properties
I_R	10 A; 10.5 A
I_R[cULus]	10 A
I_R[VDE]	10.5 A
Arbeitsspannung	300 V (AC)
Arbeitsspannung [cULus]	300 V (AC)
Arbeitsspannung [VDE]	300 V (AC)
Spannungsfestigkeit [cULus]	1600 V (AC)
Spannungsfestigkeit [VDE]	2500 V (AC)
R_C	20 mΩ
R_C	20 mΩ

Certification
cULus Zulassung	E315414
UL-Zulassung	E315414
VDE-Zulassung	40023195
Glow Wire Approval	Konform[IEC 60335-1]

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ
691321100003	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25b).IntLib \| 108.3 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D 691321100003_1 (rev1).pdf \| 92.7 KB IGS IGES_691321100003 (rev1).iges \| 923.3 KB STP 691321100003 (rev1).stp \| 370.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	Stiftleiste	Kabel	Nein	Stiftleiste
691321100005	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25b).IntLib \| 108.3 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D 3D_691321100005 (rev1).pdf \| 136.4 KB IGS Download_IGES_691321100005 (rev1).iges \| 1.4 MB STP Download_STP_691321100005 (rev1).stp \| 560.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	Stiftleiste	Kabel	Nein	Stiftleiste
691321100006	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25b).IntLib \| 108.3 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D 691321100006_1 (rev1).pdf \| 155.2 KB IGS IGES_691321100006 (rev1).iges \| 1.6 MB STP 691321100006 (rev1).stp \| 658.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Stiftleiste	Kabel	Nein	Stiftleiste
691321100008	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25b).IntLib \| 108.3 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D 691321100008_1 (rev1).pdf \| 189.3 KB IGS IGES_691321100008 (rev1).iges \| 2.1 MB STP 691321100008 (rev1).stp \| 856.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Stiftleiste	Kabel	Nein	Stiftleiste
691321100004	–	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Pluggable Connector (rev25b).IntLib \| 108.3 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Pluggable Connector (rev25a).lbr \| 4.2 MB CAD-Dateien ZIP 3D 691321100004_1 (rev1).pdf \| 114.6 KB IGS IGES_691321100004 (rev1).iges \| 1.1 MB STP 691321100004 (rev1).stp \| 465.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	–	–	–

Artikel Nr.	Datenblatt
691321100003	SPEC
691321100005	SPEC
691321100006	SPEC
691321100008	SPEC
691321100004	–

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Muster

Terminal Blocks - Standard, Personalized & Highly Customized

Tailored to your needs

Custom & Standard Terminal Blocks

Neben einem Portfolio von mehr als 2000 Standardbauteilen, bietet Würth Elektronik verschiedene Möglichkeiten, die Produkte auf Ihre spezifischen Anforderungen zuzuschneiden. Personalisierte Modifikationen von Standard Terminal Blocks sind bei kleinen bis mittleren Stückzahlen als besonderer Service innerhalb weniger Tage verfügbar. Komplett kundenspezifische Lösungen sind in hohen Stückzahlen innerhalb weniger Wochen möglich. Eigene Konstruktion, Werkzeugbau und Prototypenbau stellen sicher, dass alle kundenspezifischen Anforderungen erfüllt werden.
