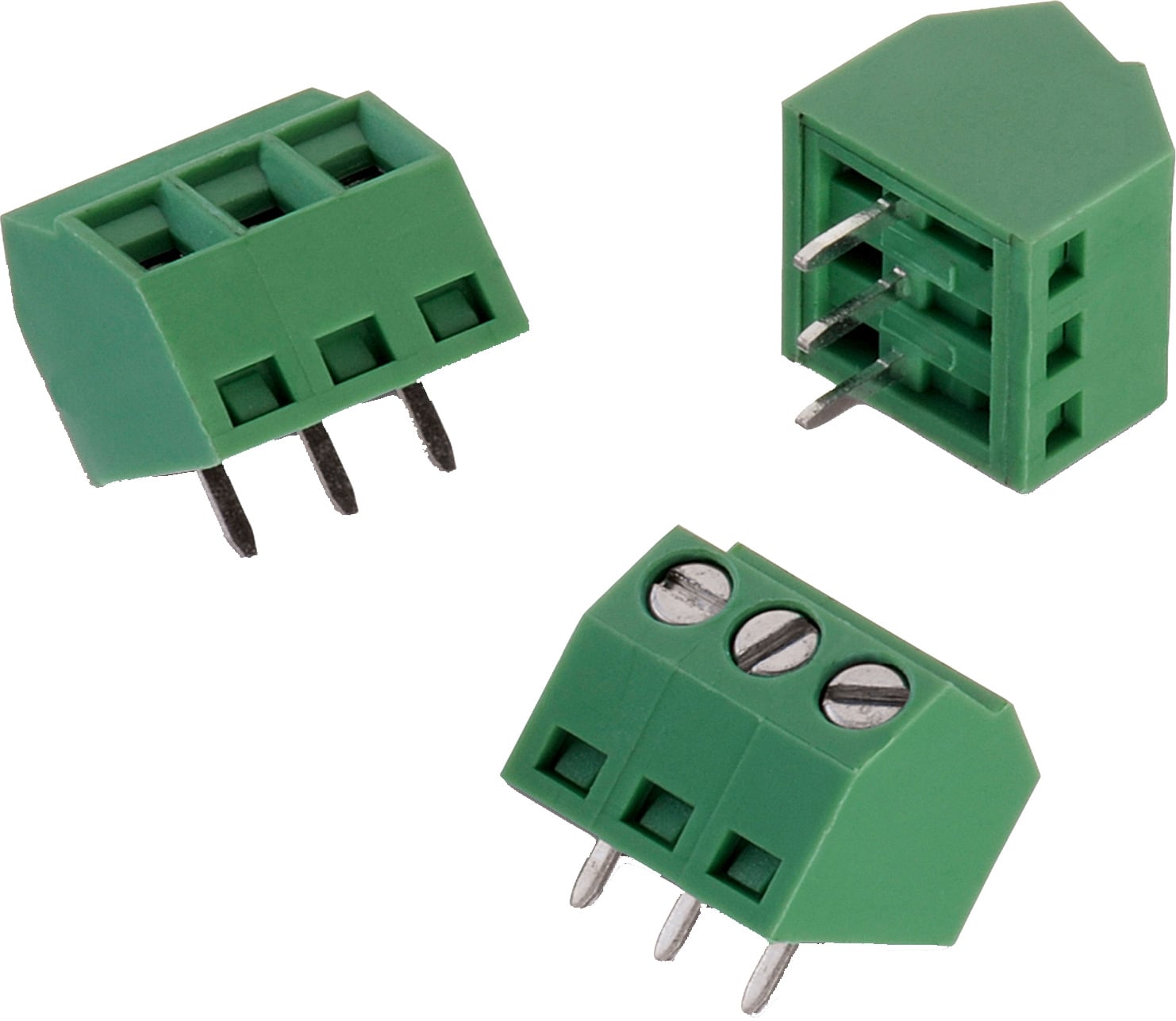

WR-TBL Series 2211 - 3.50 mm 55° Entry Modular | Elektromechanische Bauelemente

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	Lead free / RoHS
Raster	3.5 mm

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Grün
Kontaktmaterial	Messing
Kontaktbeschichtung	Kupfer über Zink
Schraubanschlussmaterial	Stahl
Schraubanschlussbeschichtung	Zink
Kabelschutzmaterial	Messing

Electrical Properties
I_R[cULus]	10 A
Arbeitsspannung	300 V (AC)
Arbeitsspannung [cULus]	300 V (AC)
Spannungsfestigkeit	1600 V (AC)
Spannungsfestigkeit [cULus]	1600 V (AC)
Kontaktwiderstand	20 mΩ
R_C	20 mΩ

Mechanical Properties
Kabellänge	5 up to 6 (mm)
Schraube	M2

Certification
cULus Zulassung	E315414

Packaging Properties
Verpackung	Karton

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit
691221120002	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Rising Cage Clamp (rev25a).IntLib \| 29.2 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_691221120002 (rev1).pdf \| 141.7 KB IGS Download_IGES_691221120002 (rev1).iges \| 1.2 MB STP 691221120002 (rev1).stp \| 234.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	Rising Cage Clamp	PCB	Ja	55°	24 to 16 (AWG) 0.2 to 1 (mm²)	–
691221120003	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Rising Cage Clamp (rev25a).IntLib \| 29.2 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_691221120003 (rev1).pdf \| 167.2 KB IGS Download_IGES_691221120003 (rev1).iges \| 1.6 MB STP 691221120003 (rev1).stp \| 314.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	Rising Cage Clamp	PCB	Ja	55°	24 to 16 (AWG) 0.2 to 1 (mm²)	691001
691221120004	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Rising Cage Clamp (rev25a).IntLib \| 29.2 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_691221120004 (rev1).pdf \| 192.5 KB IGS Download_IGES_691221120004 (rev1).iges \| 2 MB STP 691221120004 (rev1).stp \| 395.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Rising Cage Clamp	PCB	Ja	55°	24 to 16 (AWG) 0.2 to 1 (mm²)	–
691221120005	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Rising Cage Clamp (rev25a).IntLib \| 29.2 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_691221120005 (rev1).pdf \| 222.8 KB IGS Download_IGES_691221120005 (rev1).iges \| 2.4 MB STP 691221120005 (rev1).stp \| 475.6 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	Rising Cage Clamp	PCB	Ja	55°	24 to 16 (AWG) 0.2 to 1 (mm²)	–
691221120006	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Rising Cage Clamp (rev25a).IntLib \| 29.2 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_691221120006 (rev1).pdf \| 259.1 KB IGS Download_IGES_691221120006 (rev1).iges \| 2.8 MB STP 691221120006 (rev1).stp \| 559.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Rising Cage Clamp	PCB	Ja	55°	24 to 16 (AWG) 0.2 to 1 (mm²)	–
691221120008	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB ALT Altium_WR-TBL_Rising Cage Clamp (rev25a).IntLib \| 29.2 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 3D_691221120008 (rev1).pdf \| 310 KB IGS Download_IGES_691221120008 (rev1).iges \| 3.6 MB STP 691221120008 (rev1).stp \| 724.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Rising Cage Clamp	PCB	Ja	55°	24 to 16 (AWG) 0.2 to 1 (mm²)	–

Artikel Nr.	Datenblatt
691221120002	SPEC
691221120003	SPEC
691221120004	SPEC
691221120005	SPEC
691221120006	SPEC
691221120008	SPEC
