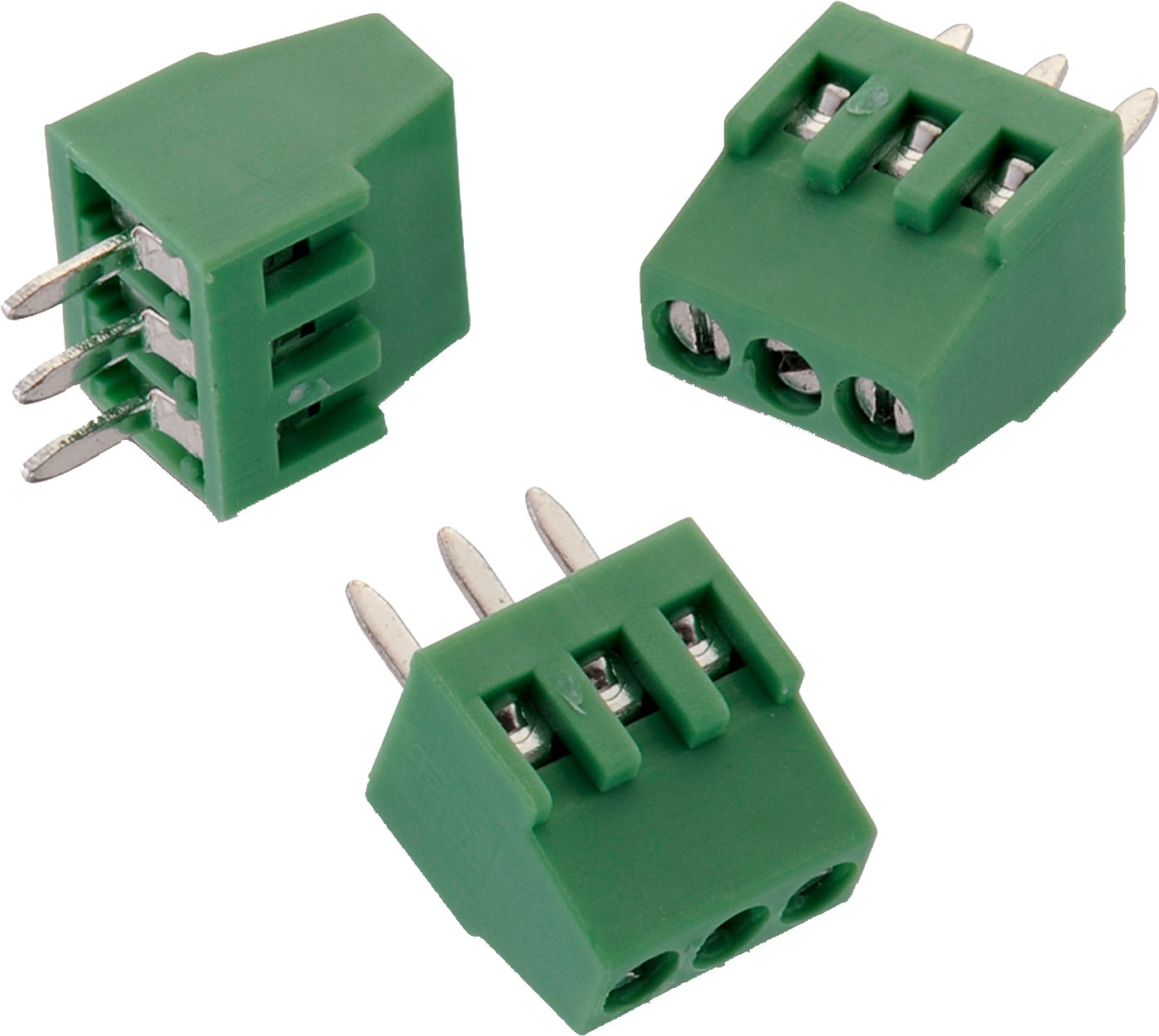

WR-TBL Series 2109 - 2.54 mm Horiz. Entry | Elektromechanische Bauelemente

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	RoHS
Raster	2.54 mm

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Grün
Schraubanschlussmaterial	Stahl
Schraubanschlussbeschichtung	Zink
Kabelschutzmaterial	Messing

Electrical Properties
I_R[cULus]	6 A
Arbeitsspannung	150 V (AC)
Arbeitsspannung [cULus]	150 V (AC)
Spannungsfestigkeit	1300 V (AC)
Spannungsfestigkeit [cULus]	1300 V (AC)
Kontaktwiderstand	20 mΩ
R_C	20 mΩ

Mechanical Properties
Kabellänge	4 up to 5 (mm)
Schraube	M1.6

Certification
cULus Zulassung	E315414

Packaging Properties
Verpackung	Karton

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit
691210910002	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Rising Cage Clamp (rev25a).IntLib \| 29.2 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 691210910002_1 (rev1).pdf \| 138.6 KB IGS Download_IGES_691210910002 (rev1).iges \| 1 MB STP 691210910002 (rev1).stp \| 229.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	Rising Cage Clamp	PCB	Nein	Horizontal	30 to 18 (AWG) 0.2 to 0.75 (mm²)	612690 691001
691210910003	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Rising Cage Clamp (rev25a).IntLib \| 29.2 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 691210910003_1 (rev1).pdf \| 156.4 KB IGS Download_IGES_691210910003 (rev1).iges \| 1.3 MB STP 691210910003 (rev1).stp \| 281.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	Rising Cage Clamp	PCB	Nein	Horizontal	30 to 18 (AWG) 0.2 to 0.75 (mm²)	–
691210910004	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Rising Cage Clamp (rev25a).IntLib \| 29.2 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 691210910004_1 (rev1).pdf \| 174.8 KB IGS Download_IGES_691210910004 (rev1).iges \| 1.5 MB STP Download_STP_691210910004 (rev1).stp \| 333.7 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Rising Cage Clamp	PCB	Nein	Horizontal	30 to 18 (AWG) 0.2 to 0.75 (mm²)	–
691210910005	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Rising Cage Clamp (rev25a).IntLib \| 29.2 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 691210910005_1 (rev1).pdf \| 192.2 KB IGS Download_IGES_691210910005 (rev1).iges \| 1.7 MB STP 691210910005 (rev1).stp \| 384.7 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	Rising Cage Clamp	PCB	Nein	Horizontal	30 to 18 (AWG) 0.2 to 0.75 (mm²)	–
691210910006	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Rising Cage Clamp (rev25a).IntLib \| 29.2 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 691210910006_1 (rev1).pdf \| 213.6 KB IGS Download_IGES_691210910006 (rev1).iges \| 2 MB STP 691210910006 (rev1).stp \| 438.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Rising Cage Clamp	PCB	Nein	Horizontal	30 to 18 (AWG) 0.2 to 0.75 (mm²)	–
691210910008	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Rising Cage Clamp (rev25a).IntLib \| 29.2 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 691210910008_1 (rev1).pdf \| 247.1 KB IGS Download_IGES_691210910008 (rev1).iges \| 2.5 MB STP 691210910008 (rev1).stp \| 549.9 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Rising Cage Clamp	PCB	Nein	Horizontal	30 to 18 (AWG) 0.2 to 0.75 (mm²)	–

Artikel Nr.	Datenblatt
691210910002	SPEC
691210910003	SPEC
691210910004	SPEC
691210910005	SPEC
691210910006	SPEC
691210910008	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit	Muster
