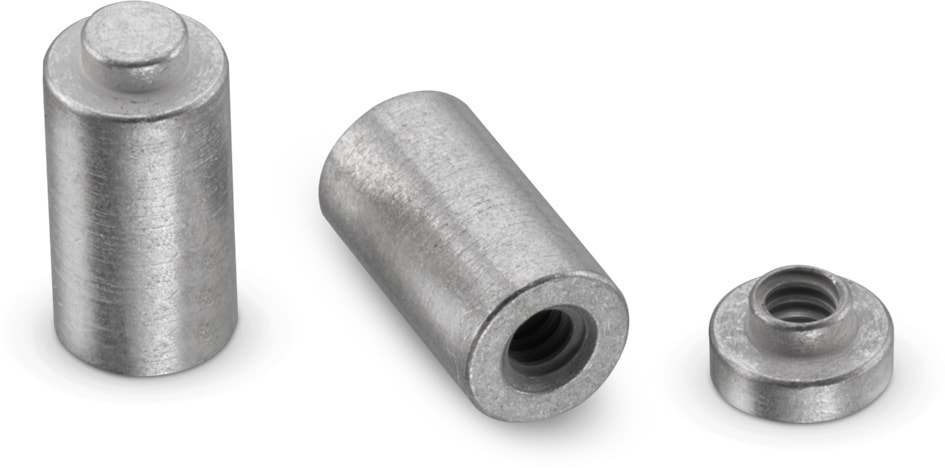

WA-SMSI SMT Stahl Spacer mit Innengewinde M1.6

Anwendung

Befestigung von Leiterplatten zu Gehäusen oder anderen Leiterplatten
Für Abstände von 0,5 bis 6mm
Präzise und schnelle Verarbeitung
Hohe mechanische Kräfte
Höchste Prozesssicherheit
Schnell lösbare Polyimid Folie, nur 9774xxx633

General Information
Betriebstemperatur	-55 °C up to +150 °C
Gewinde	M1.6
Material	Stahl
Oberfläche	Zinn
Lötpastendicke (Value)	120 µm
Anziehdrehmoment	0.1 N*m

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	L (mm)	T_li (mm)	T_i	Ø ID (mm)	Ø OD (mm)	Verpackung	VPE
9774005633R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_9774005633 (rev1).pdf \| 36.5 KB IGS IGS_9774005633 (rev1).igs \| 58.1 KB STP STP_9774005633 (rev1).stp \| 9.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.5	–	M1.6	1.9	3.3	Tape and Reel	4000
9774010633R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_9774010633 (rev1).pdf \| 35.9 KB IGS Download_IGS_9774010633 (rev1).igs \| 57.9 KB STP Download_STEP_9774010633 (rev1).stp \| 9.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	–	M1.6	1.9	3.3	Tape and Reel	3400
9774015633R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_9774015633 (rev1).pdf \| 35.7 KB IGS Download_IGS_9774015633 (rev1).igs \| 59.2 KB STP Download_9774015633 (rev1).stp \| 9.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.5	–	M1.6	1.9	3.3	Tape and Reel	3000
9774020633R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_9774020633 (rev1).pdf \| 34.4 KB IGS Download_IGS_9774020633 (rev1).igs \| 58.8 KB STP Download_STEP_9774020633 (rev1).stp \| 9.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	–	M1.6	1.9	3.3	Tape and Reel	2200
9774025633R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_9774025633 (rev1).pdf \| 34 KB IGS Download_IGS_9774025633 (rev1).igs \| 59 KB STP Download_STEP_9774025633 (rev1).stp \| 9.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.5	–	M1.6	1.9	3.3	Tape and Reel	2200
9774030633R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_9774030633 (rev1).pdf \| 33.9 KB IGS Download_IGS_9774030633 (rev1).igs \| 58.9 KB STP Download_STEP_9774030633 (rev1).stp \| 9.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	–	M1.6	1.9	3.3	Tape and Reel	1800
97730356334R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_97730356334 (rev1).pdf \| 39.8 KB IGS Download_IGS_97730356334 (rev1).igs \| 69.3 KB STP Download_STEP_97730356334 (rev1).stp \| 11.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.5	2	M1.6	1.9	3.3	Tape and Reel	1800
97730406334R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_97730406334 (rev1).pdf \| 35.6 KB IGS Download_IGS_97730406334 (rev1).igs \| 68.9 KB STP Download_STEP_97730406334 (rev1).stp \| 11 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	2	M1.6	1.9	3.3	Tape and Reel	1400
97730456334R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_97730456334 (rev1).pdf \| 38 KB IGS Download_IGS_97730456334 (rev1).igs \| 69.7 KB STP Download_STEP_97730456334 (rev1).stp \| 11.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.5	2	M1.6	1.9	3.3	Tape and Reel	1400
97730506334R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_97730506334 (rev1).pdf \| 37.1 KB IGS Download_IGS_97730506334 (rev1).igs \| 69.4 KB STP Download_STEP_97730506334 (rev1).stp \| 11 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	2	M1.6	1.9	3.3	Tape and Reel	1300
97730606334R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_97730606334 (rev1).pdf \| 33.2 KB IGS Download_IGS_97730606334 (rev1).igs \| 69.4 KB STP Download_STEP_97730606334 (rev1).stp \| 11 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	2	M1.6	1.9	3.3	Tape and Reel	1100

Artikel Nr.	Datenblatt
9774005633R	SPEC
9774010633R	SPEC
9774015633R	SPEC
9774020633R	SPEC
9774025633R	SPEC
9774030633R	SPEC
97730356334R	SPEC
97730406334R	SPEC
97730456334R	SPEC
97730506334R	SPEC
97730606334R	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	L (mm)	T_li (mm)	T_i	Ø ID (mm)	Ø OD (mm)	Verpackung	VPE	Muster

SMT Spacer from Würth Elektronik eiSos

SCHACHMATT

SMT Spacer gewinnt!

SMT Spacer von Würth Elektronik optimieren maßgeblich die Verarbeitung elektromechanischer Baugruppen. Herkömmliche Abstandsbolzen müssen zeitintensiv von Hand montiert werden; SMT Spacer sind auf die vollautomatische Bestückung zugeschnitten. Die auf Rolle verpackten Bauteile werden präzise auf der Leiterplatte positioniert. Eine Vielzahl an Varianten ermöglicht automatisch bestückbare, mechanisch stabile und sichere Lötverbindungen in jeder Applikation.

Präzise und schnelle Verarbeitung
Schnell lösbare Kaptonfolie
Hohe mechanische Kräfte
Höchste Prozesssicherheit
