WR-WST REDFIT IDC SKEDD

Properties
Isolationsmaterial	LCP
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Schwarz
Kontaktmaterial	CuNiSi
Kontaktbeschichtung	Au (SKEDD), Sn (IDC)
Raster	2.54 mm
Montageart	SKEDD
Betriebstemperatur	-25 °C up to +105 °C

Packaging Properties
Verpackung	Tube

Electrical Properties
R_ISO	1000 MΩ
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	10 mΩ
I_R	1 A

Certification
UL Approval	[E323964]
REACh Approval	Konform oder deklariert[(EC)1907/2006]
RoHS Approval	Konformität[2011/65/EU&2015/863]

Application Notes

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	Pins	Raster(mm)	Gender	L(mm)	Arbeitsspannung(V (AC))	Kontaktwiderstand(mΩ)	Tol. R	Stranded Wire Section (AWG)	Verpackung	I_R(A)	IDC Tool
490107670412	4, 2.54 mm, Transition	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WST (rev22a).IntLib \| 6 MB CDS Cadence_WR-WST (rev19a).zip \| 7 MB EAG Eagle_WR-WST (rev19b).lbr \| 139.7 KB CAD-Dateien ZIP 3D 3D_490107670412 (rev1).pdf \| 495.6 KB IGS Download_IGS_490107670412 (rev1).igs \| 6.8 MB STP Download_STP_490107670412 (rev1).stp \| 1.5 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins4	Raster2.54 mm	GenderTransition	Länge12.67 mm	Arbeitsspannung100 V (AC)	Kontaktwiderstand10 mΩ	Kontaktwiderstandmax.	Stranded Wire Section (AWG)28 (AWG)	VerpackungTube	Nennstrom1 A	IDC Tool 4900010 4900005
490107670612	6, 2.54 mm, Transition	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WST (rev22a).IntLib \| 6 MB CDS Cadence_WR-WST (rev19a).zip \| 7 MB EAG Eagle_WR-WST (rev19b).lbr \| 139.7 KB CAD-Dateien ZIP 3D 3D_490107670612 (rev1).pdf \| 555 KB IGS Download_IGS_490107670612 (rev1).igs \| 7.9 MB STP Download_STP_490107670612 (rev1).stp \| 1.8 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins6	Raster2.54 mm	GenderTransition	Länge15.21 mm	Arbeitsspannung100 V (AC)	Kontaktwiderstand10 mΩ	Kontaktwiderstandmax.	Stranded Wire Section (AWG)28 (AWG)	VerpackungTube	Nennstrom1 A	IDC Tool 4900010 4900005
490107670812	8, 2.54 mm, Transition	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WST (rev22a).IntLib \| 6 MB CDS Cadence_WR-WST (rev19a).zip \| 7 MB EAG Eagle_WR-WST (rev19b).lbr \| 139.7 KB CAD-Dateien ZIP 3D 3D_490107670812 (rev1).pdf \| 610.9 KB IGS Download_IGS_490107670812 (rev1).igs \| 8.9 MB STP Download_STP_490107670812 (rev1).stp \| 2 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins8	Raster2.54 mm	GenderTransition	Länge17.75 mm	Arbeitsspannung100 V (AC)	Kontaktwiderstand10 mΩ	Kontaktwiderstandmax.	Stranded Wire Section (AWG)28 (AWG)	VerpackungTube	Nennstrom1 A	IDC Tool 4900010 4900005
490107671012	10, 2.54 mm, Transition	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WST (rev22a).IntLib \| 6 MB CDS Cadence_WR-WST (rev19a).zip \| 7 MB EAG Eagle_WR-WST (rev19b).lbr \| 139.7 KB CAD-Dateien ZIP 3D 3D_490107671012 (rev1).pdf \| 671.5 KB IGS Download_IGS_490107671012 (rev1).igs \| 9.9 MB STP Download_STP_490107671012 (rev1).stp \| 2.2 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins10	Raster2.54 mm	GenderTransition	Länge20.29 mm	Arbeitsspannung100 V (AC)	Kontaktwiderstand10 mΩ	Kontaktwiderstandmax.	Stranded Wire Section (AWG)28 (AWG)	VerpackungTube	Nennstrom1 A	IDC Tool 4900010 4900005
490107671212	12, 2.54 mm, Transition	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WST (rev22a).IntLib \| 6 MB CDS Cadence_WR-WST (rev19a).zip \| 7 MB EAG Eagle_WR-WST (rev19b).lbr \| 139.7 KB CAD-Dateien ZIP 3D 3D_490107671212 (rev1).pdf \| 734.3 KB IGS Download_IGS_490107671212 (rev1).igs \| 10.9 MB STP Download_STP_490107671212 (rev1).stp \| 2.5 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins12	Raster2.54 mm	GenderTransition	Länge22.83 mm	Arbeitsspannung100 V (AC)	Kontaktwiderstand10 mΩ	Kontaktwiderstandmax.	Stranded Wire Section (AWG)28 (AWG)	VerpackungTube	Nennstrom1 A	IDC Tool 4900010 4900005
490107671412	14, 2.54 mm, Transition	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WST (rev22a).IntLib \| 6 MB CDS Cadence_WR-WST (rev19a).zip \| 7 MB EAG Eagle_WR-WST (rev19b).lbr \| 139.7 KB CAD-Dateien ZIP 3D 3D_490107671412 (rev1).pdf \| 799.1 KB IGS Download_IGS_490107671412 (rev1).igs \| 12 MB STP Download_STP_490107671412 (rev1).stp \| 2.7 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins14	Raster2.54 mm	GenderTransition	Länge25.37 mm	Arbeitsspannung100 V (AC)	Kontaktwiderstand10 mΩ	Kontaktwiderstandmax.	Stranded Wire Section (AWG)28 (AWG)	VerpackungTube	Nennstrom1 A	IDC Tool 4900010 4900005
490107671612	16, 2.54 mm, Transition	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WST (rev22a).IntLib \| 6 MB CDS Cadence_WR-WST (rev19a).zip \| 7 MB EAG Eagle_WR-WST (rev19b).lbr \| 139.7 KB CAD-Dateien ZIP 3D 3D_490107671612 (rev1).pdf \| 862.5 KB IGS Download_IGS_490107671612 (rev1).igs \| 13 MB STP Download_STP_490107671612 (rev1).stp \| 2.9 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins16	Raster2.54 mm	GenderTransition	Länge27.91 mm	Arbeitsspannung100 V (AC)	Kontaktwiderstand10 mΩ	Kontaktwiderstandmax.	Stranded Wire Section (AWG)28 (AWG)	VerpackungTube	Nennstrom1 A	IDC Tool 4900010 4900005
490107671812	18, 2.54 mm, Transition	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WST (rev22a).IntLib \| 6 MB CDS Cadence_WR-WST (rev19a).zip \| 7 MB EAG Eagle_WR-WST (rev19b).lbr \| 139.7 KB CAD-Dateien ZIP 3D 3D_490107671812 (rev1).pdf \| 923.8 KB IGS Download_IGS_490107671812 (rev1).igs \| 14.1 MB STP Download_STP_490107671812 (rev1).stp \| 3.2 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins18	Raster2.54 mm	GenderTransition	Länge30.45 mm	Arbeitsspannung100 V (AC)	Kontaktwiderstand10 mΩ	Kontaktwiderstandmax.	Stranded Wire Section (AWG)28 (AWG)	VerpackungTube	Nennstrom1 A	IDC Tool 4900010 4900005
490107672012	20, 2.54 mm, Transition	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WST (rev22a).IntLib \| 6 MB CDS Cadence_WR-WST (rev19a).zip \| 7 MB EAG Eagle_WR-WST (rev19b).lbr \| 139.7 KB CAD-Dateien ZIP 3D 3D_490107672012 (rev1).pdf \| 985.6 KB IGS Download_IGS_490107672012 (rev1).igs \| 15.1 MB STP Download_STP_490107672012 (rev1).stp \| 3.4 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins20	Raster2.54 mm	GenderTransition	Länge32.99 mm	Arbeitsspannung100 V (AC)	Kontaktwiderstand10 mΩ	Kontaktwiderstandmax.	Stranded Wire Section (AWG)28 (AWG)	VerpackungTube	Nennstrom1 A	IDC Tool 4900010 4900005

Perfect Match

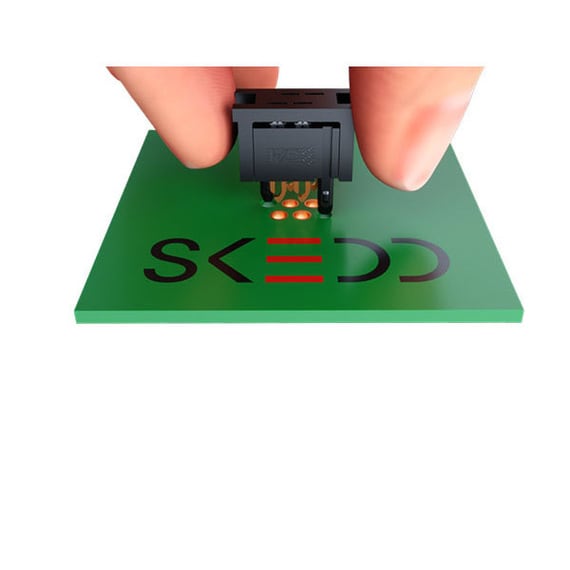

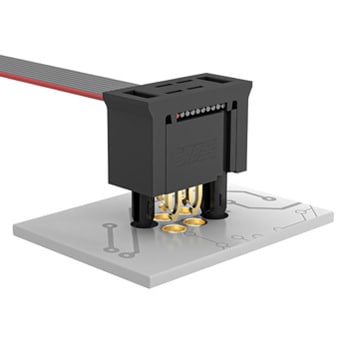

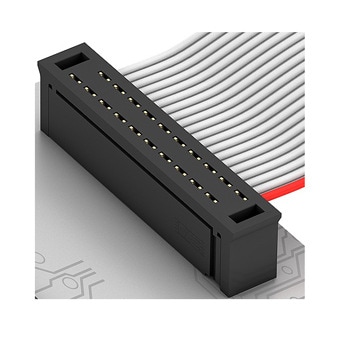

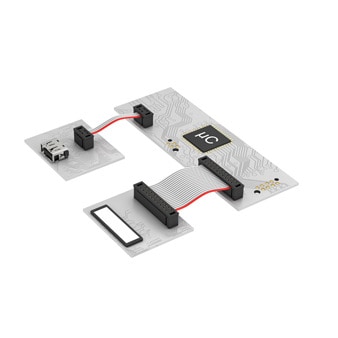

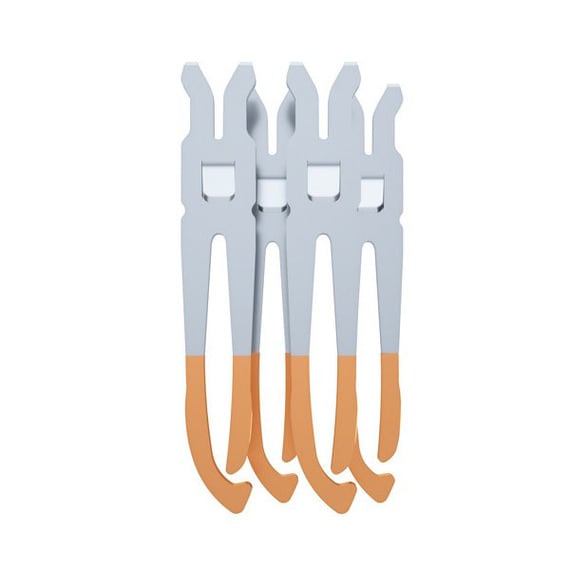

REDFIT IDC ist ein lötfreier und mehrfach steckbarer Steckverbinder mit SKEDD-Technologie. Die SKEDD-Kontakte werden direkt in die Leiterplatte gesteckt. Die Anbindung des Flachbandkabels erfolgt mittels Schneidklemmtechnik. Ein komplettes Bauteil und potentielle Fehlerquelle entfällt. Dies erhöht die Prozesssicherheit, spart Platz, Zeit, Material und Prozesskosten.

Behind the scenes: REDFIT IDC SKEDD Connector – Testing, production and in action REDFIT IDC – SKEDD Connector from Würth Elektronik eiSos

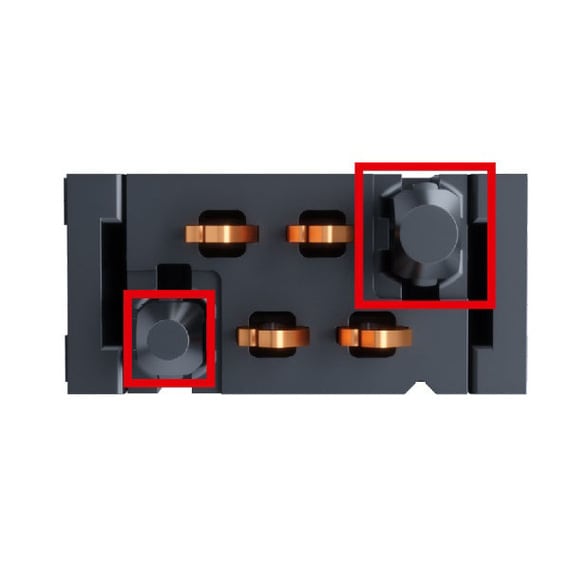

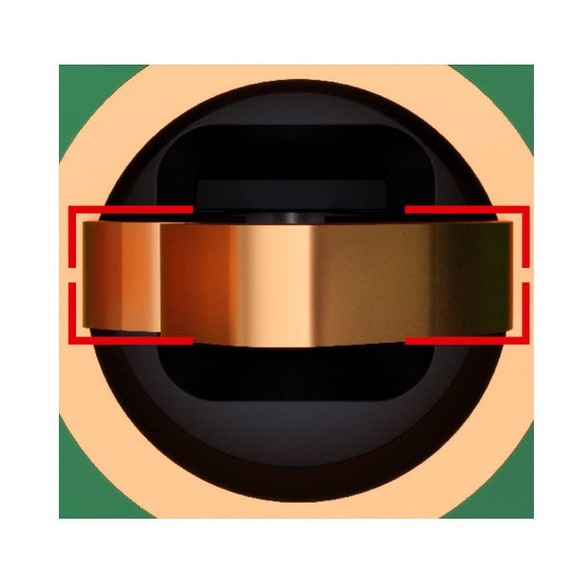

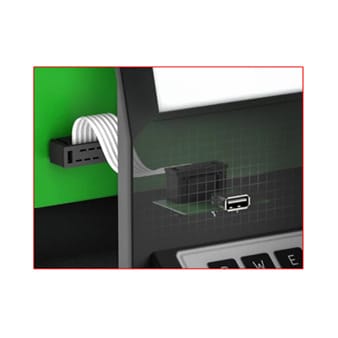

Vorteile des SKEDD-Kontakts

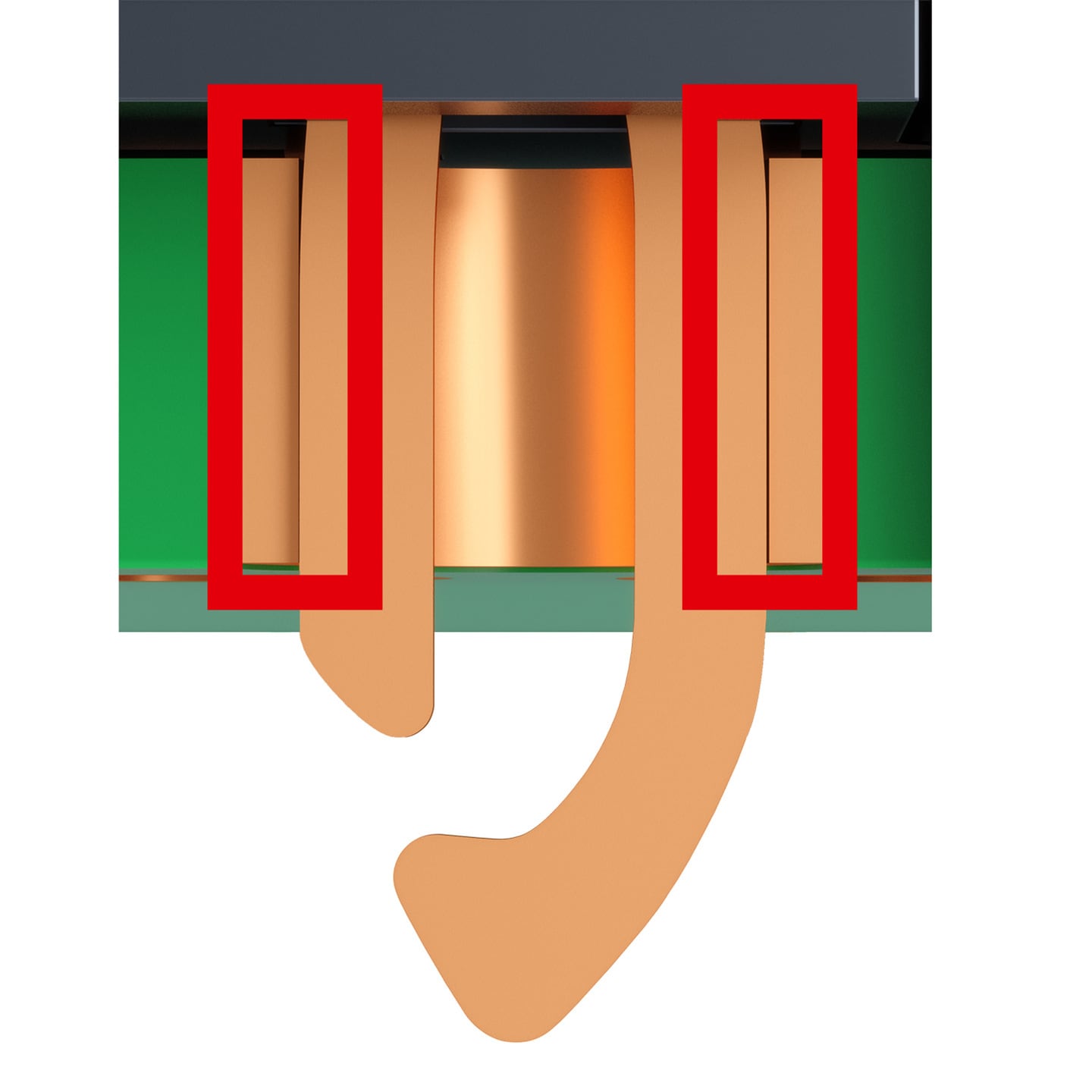

Einfache & komfortable Steckbarkeit

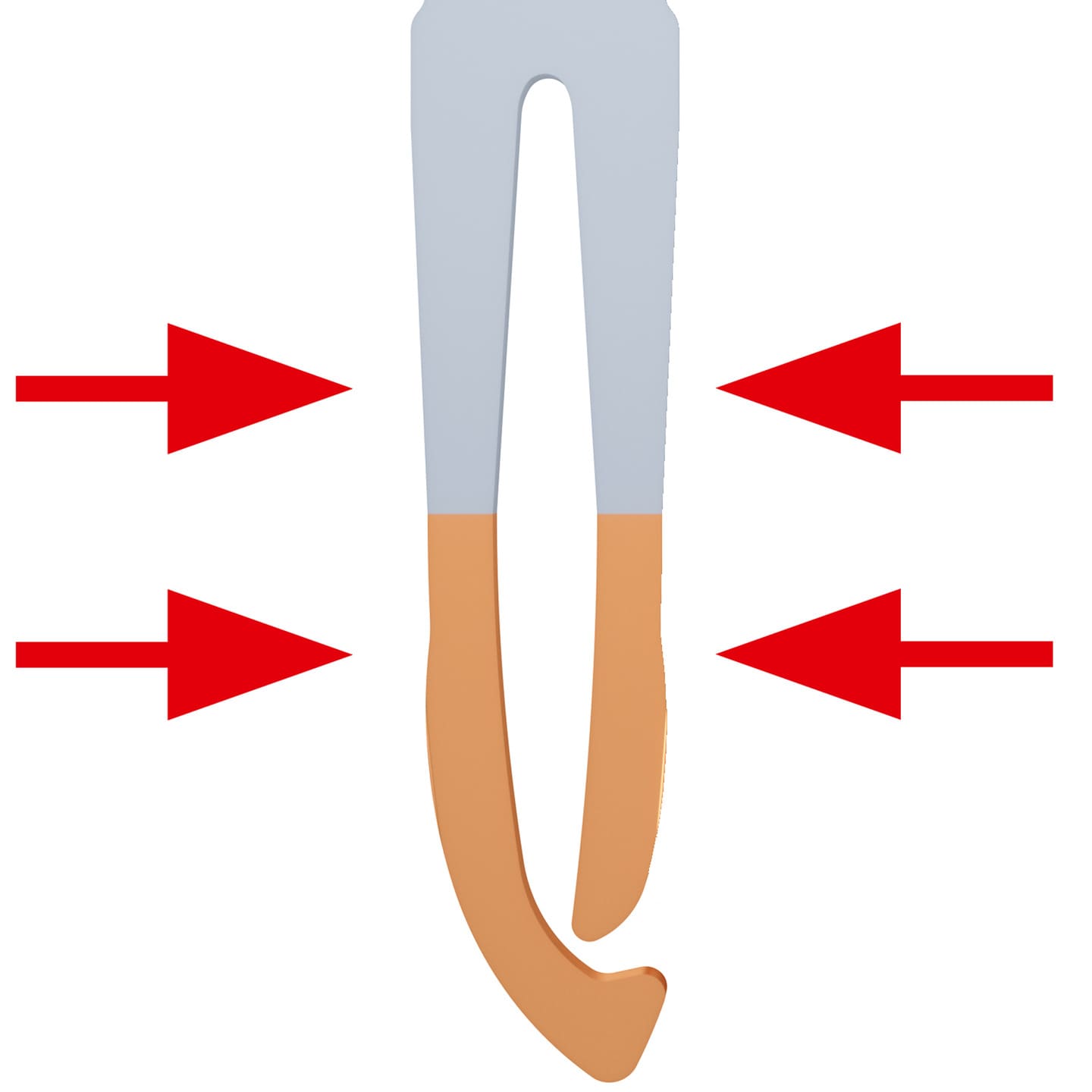

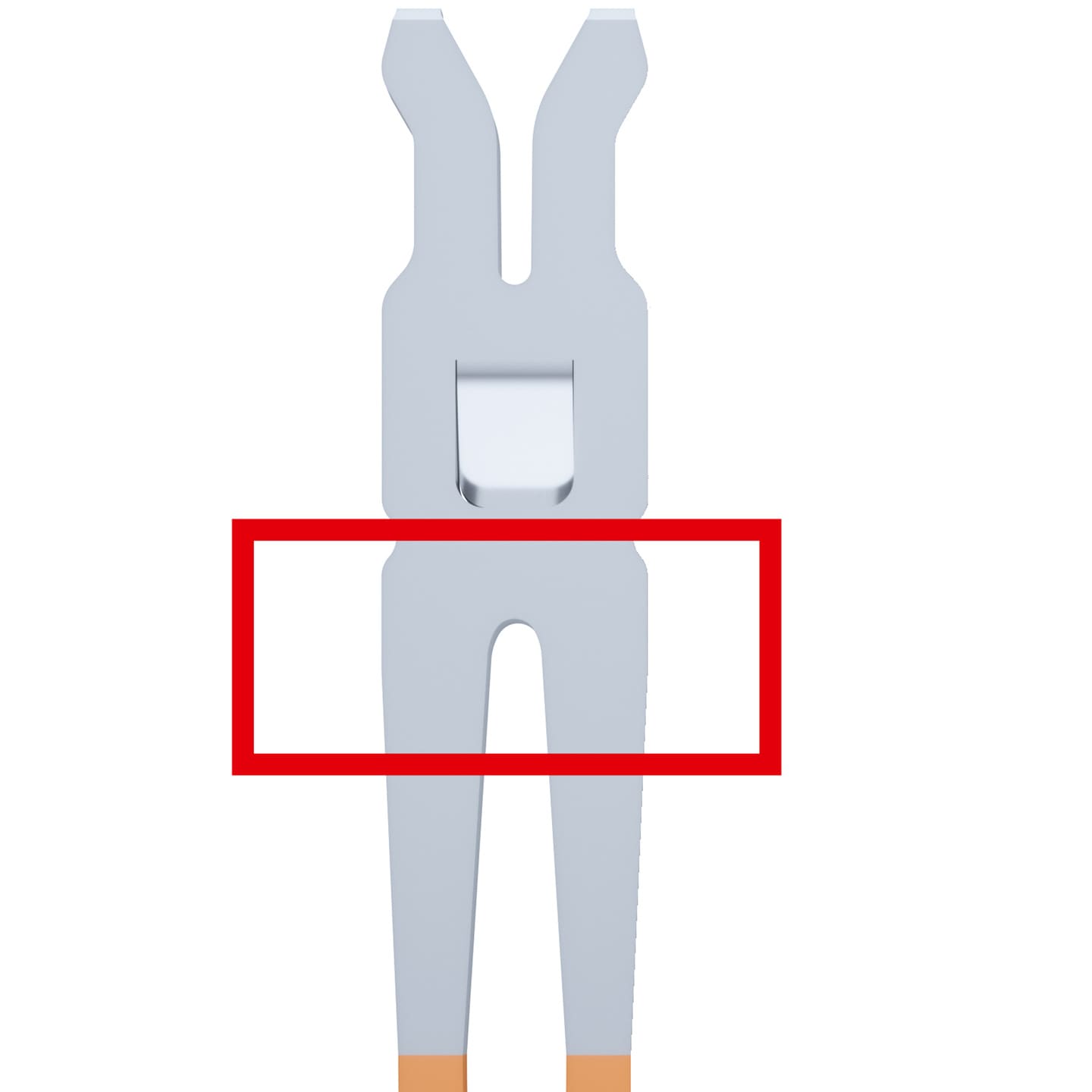

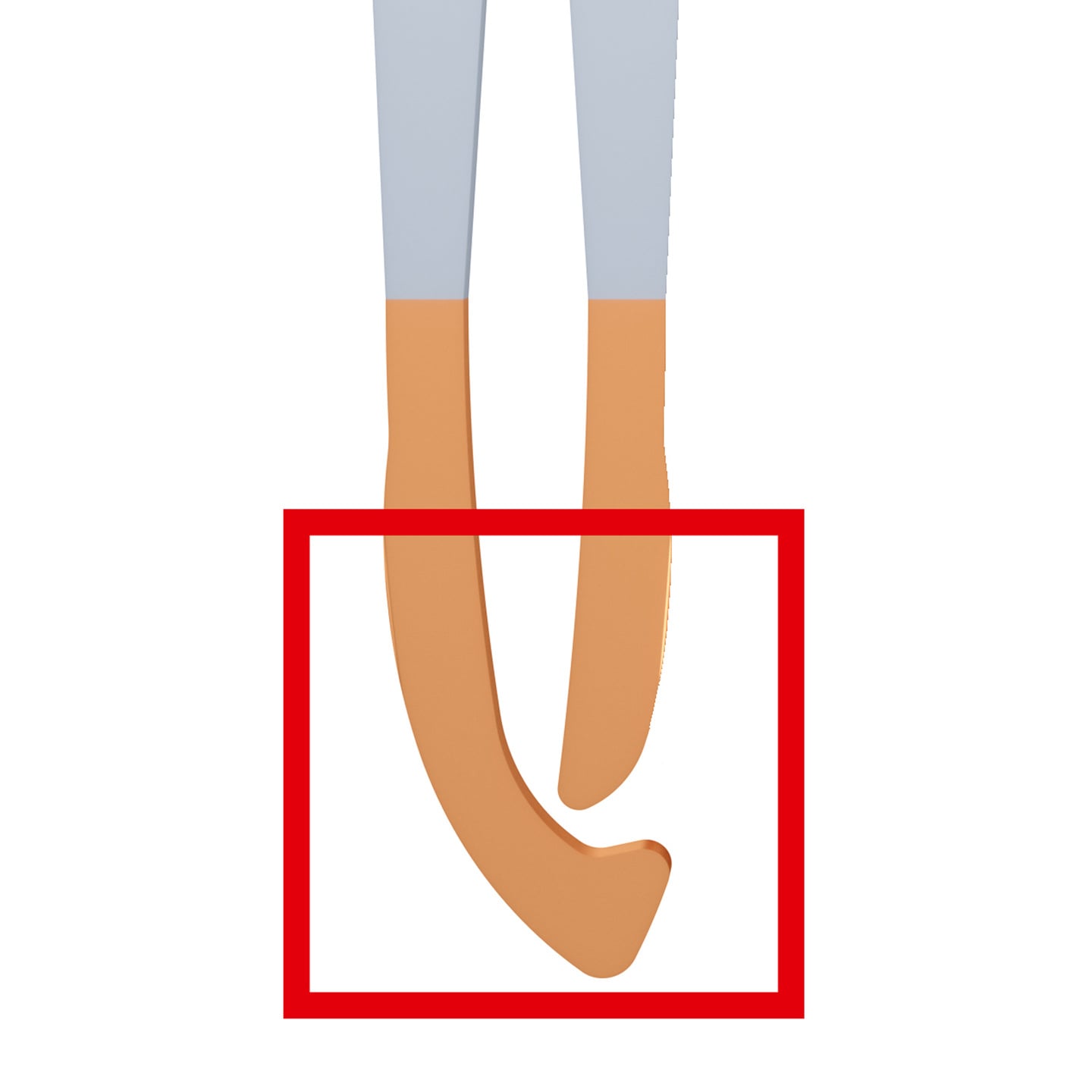

Der Scheitelpunkt ist so ausgelegt, dass er dem SKEDD-Kontakt die nötige Elastizität verleiht, um auch hochpolige Steckverbinder mit geringem Kraftaufwand zu stecken.
