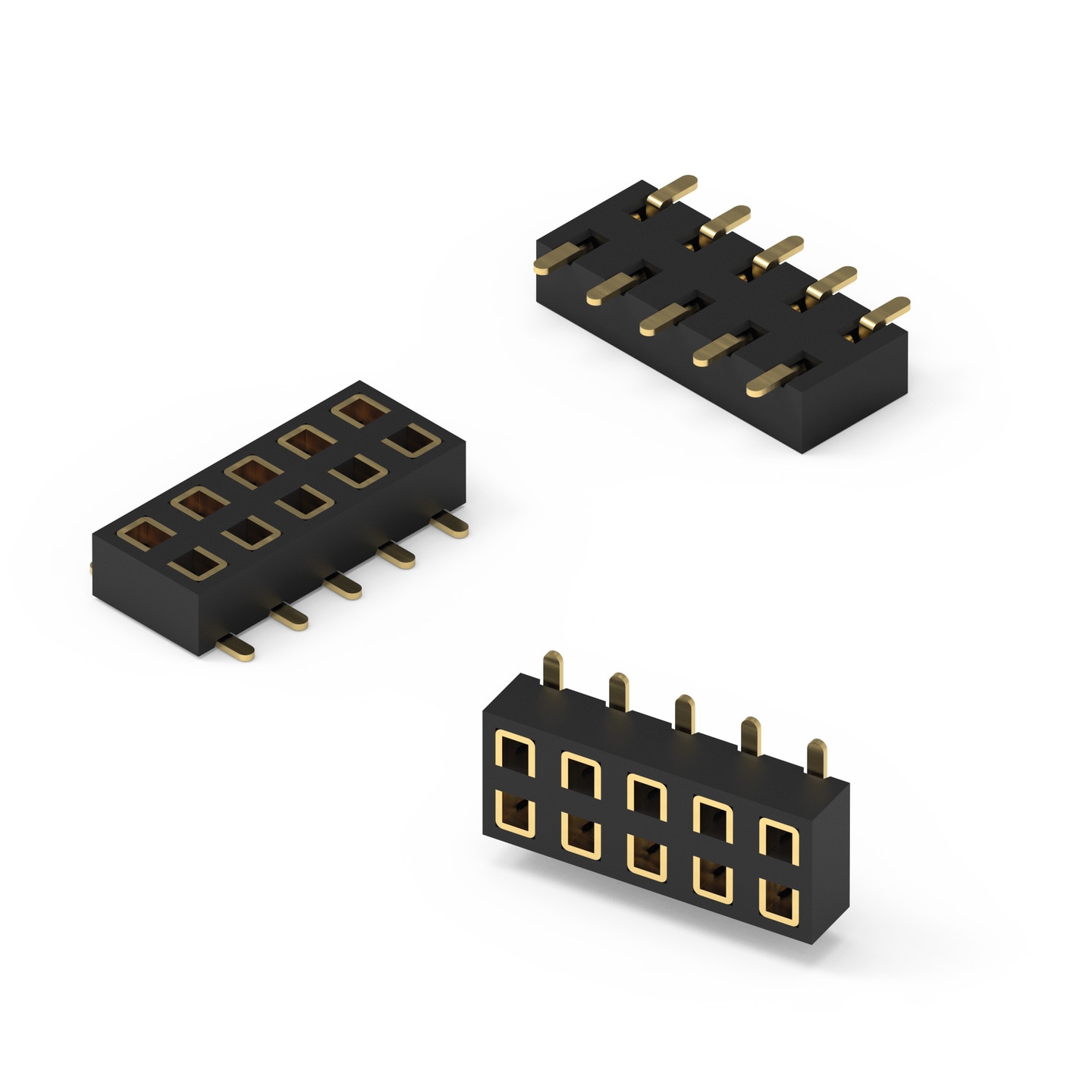

WR-PHD 2.00 mm Dual SMT Socket Header Low Profile Bottom Entry | Elektromechanische Bauelemente | Würth Elektronik Produktkatalog

ÜbersichtAlle Produktbereiche ProduktbereichElektromechanische Bauelemente ProduktgruppeSteckverbinder ProduktfamilieBoard-to-Board Steckverbinder ProduktunterfamilieWR-PHD Pin Header & Socket Header Rastermaß2.00 mm TypSocket Header ProduktserieWR-PHD 2.00 mm Dual SMT Socket Header Low Profile Bottom Entry

Merkmale

Referenzdesigns

RD006 3 W Dual-output isolated auxiliary supply for communication interfaces and measurement systems

Article Properties
Pins	4 pcs; 6 pcs; 8 pcs; 10 pcs; 14 pcs; 16 pcs; 20 pcs; 24 pcs

Material Properties
Isolationsmaterial	PA9T
Isolation Brennbarkeitsklasse	UL94 V-0
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Gold
Kontakttyp	Stamped

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	Lead free / RoHS
Raster	2 mm
Haltbarkeit	50 Cycles
Reihen	Dual
Gender	Socket Header
Typ	Gerade

Electrical Properties
I_{R 1}	2 A
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	1000 MΩ

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Tape and Reel with Cap; Tube

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Reihen	Gender	Typ	I_R (A)	Verpackung	Design Kit	Muster
	62100421821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 62100421821_1 (rev1).pdf \| 59 KB IGS Download_IGES_62100421821 (rev1).iges \| 719 KB STP 62100421821 (rev1).stp \| 162.7 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Dual	Socket Header	Gerade	2	Tube	–
	62130421821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 62130421821_1 (rev1).pdf \| 67.4 KB IGS Download_IGES_62130421821 (rev1).iges \| 840 KB STP 62130421821 (rev1).stp \| 190 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Dual	Socket Header	Gerade	2	Tape and Reel with Cap	613001
	62100621821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 62100621821_1 (rev1).pdf \| 68.2 KB IGS Download_IGES_62100621821 (rev1).iges \| 853 KB STP 62100621821 (rev1).stp \| 195.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Dual	Socket Header	Gerade	2	Tube	–
	62130621821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 62130621821_1 (rev1).pdf \| 76.6 KB IGS Download_IGES_62130621821 (rev1).iges \| 973.9 KB STP 62130621821 (rev1).stp \| 222.3 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Dual	Socket Header	Gerade	2	Tape and Reel with Cap	613001
	62100821821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 62100821821_1 (rev1).pdf \| 74.5 KB IGS Download_IGES_62100821821 (rev1).iges \| 983.9 KB STP 62100821821 (rev1).stp \| 228.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Dual	Socket Header	Gerade	2	Tube	–
	62130821821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 62130821821_1 (rev1).pdf \| 82.9 KB IGS Download_IGES_62130821821 (rev1).iges \| 1.1 MB STP 62130821821 (rev1).stp \| 255.3 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Dual	Socket Header	Gerade	2	Tape and Reel with Cap	–
	62101021821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 62101021821_1 (rev1).pdf \| 81.8 KB IGS Download_IGES_62101021821 (rev1).iges \| 1.1 MB STP 62101021821 (rev1).stp \| 261.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	Dual	Socket Header	Gerade	2	Tube	–
	62131021821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 62131021821_1 (rev1).pdf \| 90.2 KB IGS Download_STP_62131021821 (rev1).iges \| 1.2 MB STP 62131021821 (rev1).stp \| 289 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	Dual	Socket Header	Gerade	2	Tape and Reel with Cap	613001
	62101421821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 62101421821_1 (rev1).pdf \| 96.5 KB IGS Download_IGES_62101421821 (rev1).iges \| 1.4 MB STP 62101421821 (rev1).stp \| 326.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	Dual	Socket Header	Gerade	2	Tube	–
	62131421821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 62131421821_1 (rev1).pdf \| 104.9 KB IGS Download_IGES_62131421821 (rev1).iges \| 1.5 MB STP 62131421821 (rev1).stp \| 354 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	Dual	Socket Header	Gerade	2	Tape and Reel with Cap	–
	62101621821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 62101621821_1 (rev1).pdf \| 103.9 KB IGS Download_IGES_62101621821 (rev1).iges \| 1.5 MB STP 62101621821 (rev1).stp \| 351.3 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	Dual	Socket Header	Gerade	2	Tube	–
	62131621821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 62131621821_1 (rev1).pdf \| 112.3 KB IGS Download_IGES_62131621821 (rev1).iges \| 1.6 MB STP 62131621821 (rev1).stp \| 378.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	Dual	Socket Header	Gerade	2	Tape and Reel with Cap	613001
	62102021821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 62102021821_1 (rev1).pdf \| 118.4 KB IGS Download_IGES_62102021821 (rev1).iges \| 1.7 MB STP 62102021821 (rev1).stp \| 415.3 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	Dual	Socket Header	Gerade	2	Tube	–
	62132021821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 62132021821_1 (rev1).pdf \| 126.8 KB IGS Download_IGES_62132021821 (rev1).iges \| 1.9 MB STP 62132021821 (rev1).stp \| 443.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	Dual	Socket Header	Gerade	2	Tape and Reel with Cap	–
	62102421821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 62102421821_1 (rev1).pdf \| 133.3 KB IGS Download_IGES_62102421821 (rev1).iges \| 2 MB STP 62102421821 (rev1).stp \| 481.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24	Dual	Socket Header	Gerade	2	Tube	–
	62132421821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 62132421821_1 (rev1).pdf \| 141.7 KB IGS Download_IGES_62132421821 (rev1).iges \| 2.1 MB STP 62132421821 (rev1).stp \| 510.3 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24	Dual	Socket Header	Gerade	2	Tape and Reel with Cap	–

	Artikel Nr.	Datenblatt
	62100421821	SPEC
	62130421821	SPEC
	62100621821	SPEC
	62130621821	SPEC
	62100821821	SPEC
	62130821821	SPEC
	62101021821	SPEC
	62131021821	SPEC
	62101421821	SPEC
	62131421821	SPEC
	62101621821	SPEC
	62131621821	SPEC
	62102021821	SPEC
	62132021821	SPEC
	62102421821	SPEC
	62132421821	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Reihen	Gender	Typ	I_R (A)	Verpackung	Design Kit	Muster

Gegenstecker

WR-PHD 2.00 mm THT Dual Pin Header

WR-PHD 2.00 mm SMT Dual Pin Header

WR-PHD 2.00 mm SMT Dual Pin Header Low Profile

WR-PHD 2.00 mm SMT Angled Dual Pin Header

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WR-PHD Pin & Socket Header
