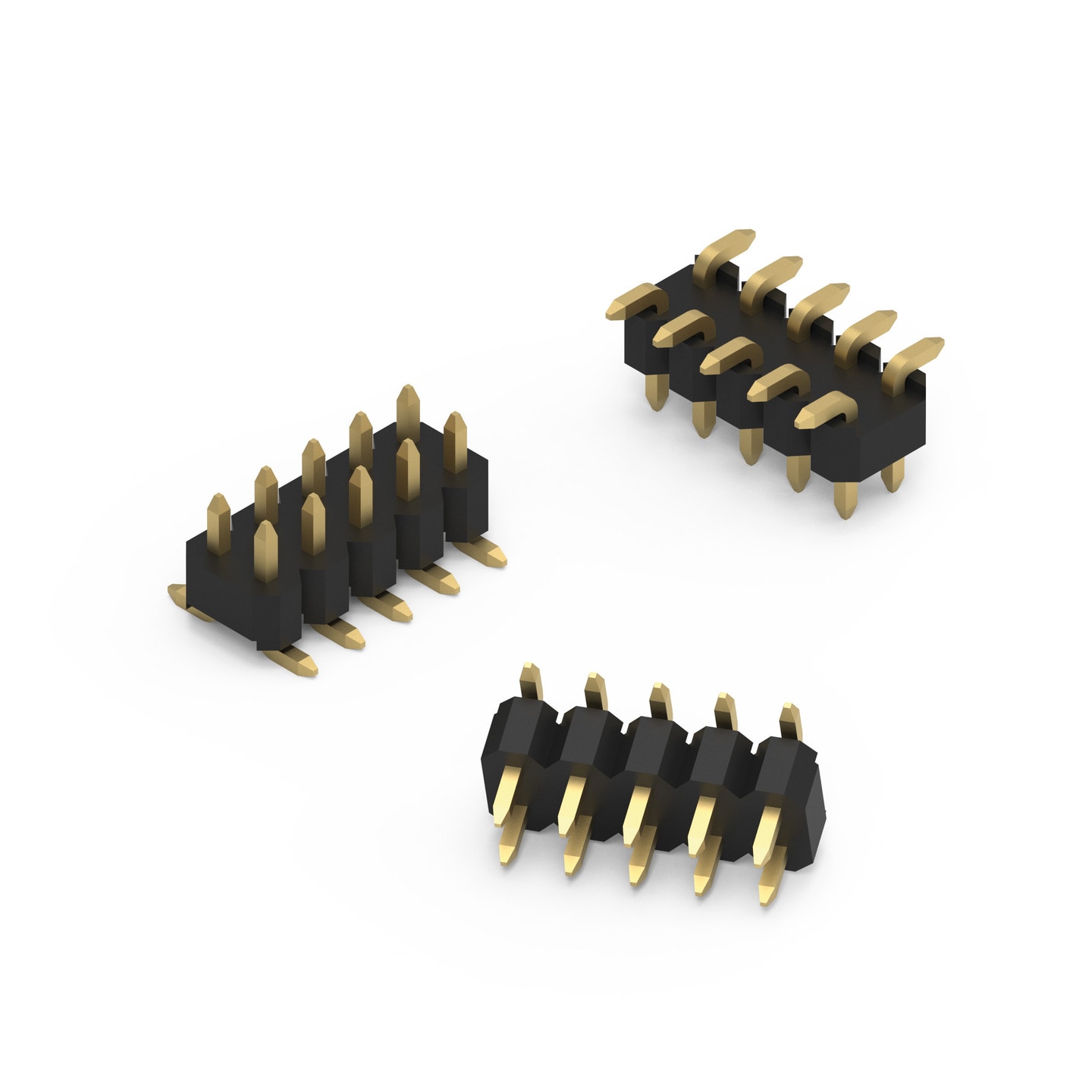

WR-PHD 2.00 mm SMT Dual Pin Header Low Profile | Elektromechanische Bauelemente | Würth Elektronik Produktkatalog

ÜbersichtAlle Produktbereiche ProduktbereichElektromechanische Bauelemente ProduktgruppeSteckverbinder ProduktfamilieBoard-to-Board Steckverbinder ProduktunterfamilieWR-PHD Pin Header & Socket Header Rastermaß2.00 mm TypPin Header ProduktserieWR-PHD 2.00 mm SMT Dual Pin Header Low Profile

Merkmale

Referenzdesigns

RD006 3 W Dual-output isolated auxiliary supply for communication interfaces and measurement systems

Article Properties
Pins	4 pcs; 6 pcs; 8 pcs; 10 pcs; 14 pcs; 16 pcs; 20 pcs; 24 pcs

Material Properties
Isolationsmaterial	PA9T
Isolation Brennbarkeitsklasse	UL94 V-0
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Gold
Kontakttyp	Stamped

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	Lead free / RoHS
Raster	2 mm
Haltbarkeit	50 Cycles
Reihen	Dual
Gender	Pin Header
Typ	Straight Low Profile

Electrical Properties
I_{R 1}	2 A
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	1000 MΩ

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Tape and Reel with Cap; Tube

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Reihen	Gender	Typ	I_R (A)	Verpackung	Design Kit	Muster
	621004245821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621004245821_1 (rev1).pdf \| 35.1 KB IGS Download_IGES_621004245821 (rev1).iges \| 488.1 KB STP 621004245821 (rev1).stp \| 118 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Dual	Pin Header	Straight Low Profile	2	Tube	–
	621304245821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621304245821_1 (rev1).pdf \| 45.4 KB IGS Download_IGES_621304245821 (rev1).iges \| 684.5 KB STP 621304245821 (rev1).stp \| 159.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Dual	Pin Header	Straight Low Profile	2	Tape and Reel with Cap	–
	621006245821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621006245821_1 (rev1).pdf \| 46.4 KB IGS Download_IGES_621006245821 (rev1).iges \| 681.3 KB STP 621006245821 (rev1).stp \| 161.7 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Dual	Pin Header	Straight Low Profile	2	Tube	–
	621306245821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621306245821_1 (rev1).pdf \| 56.7 KB IGS Download_IGES_621306245821 (rev1).iges \| 877.7 KB STP 621306245821 (rev1).stp \| 203 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Dual	Pin Header	Straight Low Profile	2	Tape and Reel with Cap	–
	621008245821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621008245821_1 (rev1).pdf \| 54.3 KB IGS Download_IGES_621008245821 (rev1).iges \| 861.3 KB STP 621008245821 (rev1).stp \| 203.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Dual	Pin Header	Straight Low Profile	2	Tube	–
	621308245821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621308245821_1 (rev1).pdf \| 64.6 KB IGS Download_IGES_621308245821 (rev1).iges \| 1 MB STP 621308245821 (rev1).stp \| 244.7 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Dual	Pin Header	Straight Low Profile	2	Tape and Reel with Cap	613001
	621010245821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621010245821_1 (rev1).pdf \| 63.5 KB IGS Download_IGES_621010245821 (rev1).iges \| 1 MB STP 621010245821 (rev1).stp \| 245.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	Dual	Pin Header	Straight Low Profile	2	Tube	–
	621310245821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621310245821_1 (rev1).pdf \| 73.9 KB IGS Download_STP_621310245821 (rev1).iges \| 1.2 MB STP 621310245821 (rev1).stp \| 287 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	Dual	Pin Header	Straight Low Profile	2	Tape and Reel with Cap	613001
	621014245821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621014245821_1 (rev1).pdf \| 82 KB IGS Download_IGES_621014245821 (rev1).iges \| 1.4 MB STP 621014245821 (rev1).stp \| 330 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	Dual	Pin Header	Straight Low Profile	2	Tube	–
	621314245821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621314245821_1 (rev1).pdf \| 92.4 KB IGS Download_IGES_621314245821 (rev1).iges \| 1.6 MB STP 621314245821 (rev1).stp \| 371.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	Dual	Pin Header	Straight Low Profile	2	Tape and Reel with Cap	–
	621016245821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621016245821_1 (rev1).pdf \| 91.4 KB IGS Download_IGES_621014245821 (rev1).iges \| 1.5 MB STP 621016245821 (rev1).stp \| 372.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	Dual	Pin Header	Straight Low Profile	2	Tube	–
	621316245821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621316245821_1 (rev1).pdf \| 101.7 KB IGS Download_IGES_621316245821 (rev1).iges \| 1.7 MB STP 621316245821 (rev1).stp \| 413.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	Dual	Pin Header	Straight Low Profile	2	Tape and Reel with Cap	613001
	621020245821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621020245821_1 (rev1).pdf \| 109.8 KB IGS Download_IGES_621020245821 (rev1).iges \| 1.9 MB STP 621020245821 (rev1).stp \| 458.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	Dual	Pin Header	Straight Low Profile	2	Tube	–
	621320245821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621320245821_1 (rev1).pdf \| 120.2 KB IGS Download_IGES_621320245821 (rev1).iges \| 2.1 MB STP 621320245821 (rev1).stp \| 501.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	Dual	Pin Header	Straight Low Profile	2	Tape and Reel with Cap	613001
	621024245821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621024245821_1 (rev1).pdf \| 128.6 KB IGS Download_IGES_621024245821 (rev1).iges \| 2.2 MB STP 621024245821 (rev1).stp \| 544.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24	Dual	Pin Header	Straight Low Profile	2	Tube	–
	621324245821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621324245821_1 (rev1).pdf \| 138.9 KB IGS Download_IGES_621324245821 (rev1).iges \| 2.4 MB STP 621324245821 (rev1).stp \| 587.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24	Dual	Pin Header	Straight Low Profile	2	Tape and Reel with Cap	–

	Artikel Nr.	Datenblatt
	621004245821	SPEC
	621304245821	SPEC
	621006245821	SPEC
	621306245821	SPEC
	621008245821	SPEC
	621308245821	SPEC
	621010245821	SPEC
	621310245821	SPEC
	621014245821	SPEC
	621314245821	SPEC
	621016245821	SPEC
	621316245821	SPEC
	621020245821	SPEC
	621320245821	SPEC
	621024245821	SPEC
	621324245821	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Reihen	Gender	Typ	I_R (A)	Verpackung	Design Kit	Muster

Gegenstecker

WR-PHD 2.00 mm Dual SMT Socket Header Low Profile Bottom Entry

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WR-PHD Pin & Socket Header
