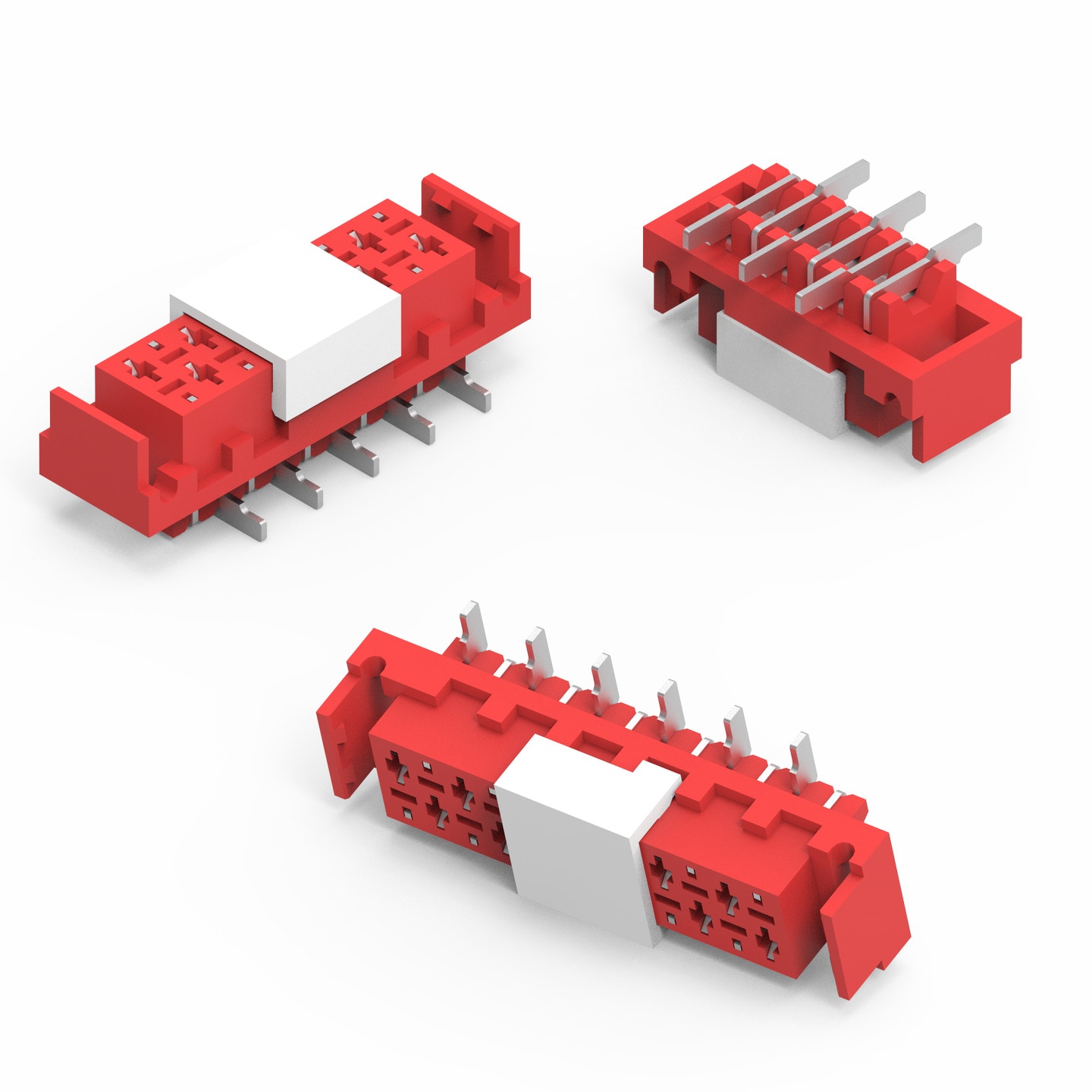

WR-MM Female SMT Connector with Latch & Polarization

Material Properties
Isolationsmaterial	PA6T
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Rot
Kontaktmaterial	Phosphorbronze
Kontaktbeschichtung	Mattzinn über Nickel
Kontakttyp	Stamped

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	Lead free / RoHS
Raster	2.54 mm
Gender	Weiblich

Electrical Properties
Arbeitsspannung	250 V (AC)
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	10 mΩ
R_ISO	1000 MΩ

Certification
cULus Zulassung	E323964

Packaging Properties
Verpackung	Tape and Reel

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Raster (mm)	Gender	Typ	Polarisation	Montageart	L (mm)	Arbeitsspannung (V (AC))	I_R (A)	Kontaktwiderstand (mΩ)	Tol. R	Verpackung	Design Kit	Muster
	690367290476	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev25a).zip \| 12.4 MB EAG Eagle_WR-MM (rev25a).lbr \| 1 MB KIC KiCad_WR-MM (rev25a).zip \| 77.3 MB CAD-Dateien ZIP 3D 690367290476 (rev1).pdf \| 118.9 KB IGS 690367290476 (rev1).igs \| 1.6 MB STP 690367290476 (rev1).stp \| 643 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	2.54	Weiblich	Gerade	Ja	SMT	9.68	250	1.5	10	max.	Tape and Reel	690001
	690367290676	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev25a).zip \| 12.4 MB EAG Eagle_WR-MM (rev25a).lbr \| 1 MB KIC KiCad_WR-MM (rev25a).zip \| 77.3 MB CAD-Dateien ZIP 3D 690367290676 (rev1).pdf \| 150.3 KB IGS 690367290676 (rev1).igs \| 2.1 MB STP 690367290676 (rev1).stp \| 817.7 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	2.54	Weiblich	Gerade	Ja	SMT	12.22	250	1.5	10	max.	Tape and Reel	690001
	690367290876	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev25a).zip \| 12.4 MB EAG Eagle_WR-MM (rev25a).lbr \| 1 MB KIC KiCad_WR-MM (rev25a).zip \| 77.3 MB CAD-Dateien ZIP 3D 690367290876 (rev1).pdf \| 176.2 KB IGS 690367290876 (rev1).igs \| 2.5 MB STP 690367290876 (rev1).stp \| 998.6 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	2.54	Weiblich	Gerade	Ja	SMT	14.76	250	1.5	10	max.	Tape and Reel	690001
	690367291076	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev25a).zip \| 12.4 MB EAG Eagle_WR-MM (rev25a).lbr \| 1 MB KIC KiCad_WR-MM (rev25a).zip \| 77.3 MB CAD-Dateien ZIP 3D 690367291076 (rev1).pdf \| 206.2 KB IGS 690367291076 (rev1).igs \| 2.9 MB STP 690367291076 (rev1).stp \| 1.1 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	2.54	Weiblich	Gerade	Ja	SMT	17.3	250	1.5	10	max.	Tape and Reel	612690 690001
	690367291276	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev25a).zip \| 12.4 MB EAG Eagle_WR-MM (rev25a).lbr \| 1 MB KIC KiCad_WR-MM (rev25a).zip \| 77.3 MB CAD-Dateien ZIP 3D 690367291276 (rev1).pdf \| 240.3 KB IGS 690367291276 (rev1).igs \| 3.3 MB STP 690367291276 (rev1).stp \| 1.3 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	2.54	Weiblich	Gerade	Ja	SMT	19.84	250	1.5	10	max.	Tape and Reel	690001
	690367291476	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev25a).zip \| 12.4 MB EAG Eagle_WR-MM (rev25a).lbr \| 1 MB KIC KiCad_WR-MM (rev25a).zip \| 77.3 MB CAD-Dateien ZIP 3D 690367291476 (rev1).pdf \| 269.6 KB IGS 690367291476 (rev1).igs \| 3.7 MB STP 690367291476 (rev1).stp \| 1.5 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	2.54	Weiblich	Gerade	Ja	SMT	22.38	250	1.5	10	max.	Tape and Reel	690001
	690367291676	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev25a).zip \| 12.4 MB EAG Eagle_WR-MM (rev25a).lbr \| 1 MB KIC KiCad_WR-MM (rev25a).zip \| 77.3 MB CAD-Dateien ZIP 3D 690367291676 (rev1).pdf \| 300.6 KB IGS 690367291676 (rev1).iges \| 4.8 MB STP 690367291676 (rev1).stp \| 2 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	2.54	Weiblich	Gerade	Ja	SMT	24.92	250	1.5	10	max.	Tape and Reel	690001
	690367291876	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev25a).zip \| 12.4 MB EAG Eagle_WR-MM (rev25a).lbr \| 1 MB KIC KiCad_WR-MM (rev25a).zip \| 77.3 MB CAD-Dateien ZIP 3D 690367291876 (rev1).pdf \| 333.3 KB IGS 690367291876 (rev1).igs \| 4.6 MB STP 690367291876 (rev1).stp \| 1.8 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	18	2.54	Weiblich	Gerade	Ja	SMT	27.46	250	1.5	10	max.	Tape and Reel	690001
	690367292076	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev25a).zip \| 12.4 MB EAG Eagle_WR-MM (rev25a).lbr \| 1 MB KIC KiCad_WR-MM (rev25a).zip \| 77.3 MB CAD-Dateien ZIP 3D 690367292076 (rev1).pdf \| 362.6 KB IGS 690367292076 (rev1).igs \| 5 MB STP 690367292076 (rev1).stp \| 2 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	2.54	Weiblich	Gerade	Ja	SMT	30	250	1.5	10	max.	Tape and Reel	690001
	690367292276	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev25a).zip \| 12.4 MB EAG Eagle_WR-MM (rev25a).lbr \| 1 MB KIC KiCad_WR-MM (rev25a).zip \| 77.3 MB CAD-Dateien ZIP 3D 690367292276 (rev1).pdf \| 399.5 KB IGS 690367292276 (rev1).igs \| 5.5 MB STP 690367292276 (rev1).stp \| 2.2 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	2.54	Weiblich	Gerade	Ja	SMT	32.54	250	1.5	10	max.	Tape and Reel	690001
	690367292476	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev25a).zip \| 12.4 MB EAG Eagle_WR-MM (rev25a).lbr \| 1 MB KIC KiCad_WR-MM (rev25a).zip \| 77.3 MB CAD-Dateien ZIP 3D 690367292476 (rev1).pdf \| 432.1 KB IGS 690367292476 (rev1).igs \| 5.9 MB STP 690367292476 (rev1).stp \| 2.4 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24	2.54	Weiblich	Gerade	Ja	SMT	35.08	250	1.5	10	max.	Tape and Reel	690001
	690367292676	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev25a).zip \| 12.4 MB EAG Eagle_WR-MM (rev25a).lbr \| 1 MB KIC KiCad_WR-MM (rev25a).zip \| 77.3 MB CAD-Dateien ZIP 3D 690367292676 (rev1).pdf \| 464.4 KB IGS 690367292676 (rev1).igs \| 6.3 MB STP 690367292676 (rev1).stp \| 2.5 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	26	2.54	Weiblich	Gerade	Ja	SMT	37.62	250	1.5	10	max.	Tape and Reel	690001

	Artikel Nr.	Datenblatt
	690367290476	SPEC
	690367290676	SPEC
	690367290876	SPEC
	690367291076	SPEC
	690367291276	SPEC
	690367291476	SPEC
	690367291676	SPEC
	690367291876	SPEC
	690367292076	SPEC
	690367292276	SPEC
	690367292476	SPEC
	690367292676	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Raster (mm)	Gender	Typ	Polarisation	Montageart	L (mm)	Arbeitsspannung (V (AC))	I_R (A)	Kontaktwiderstand (mΩ)	Tol. R	Verpackung	Design Kit	Muster

Gegenstecker

WR-MM IDC Mini Module Stecker

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions

Design Kit WR-MM MiniModule Steckverbinder
