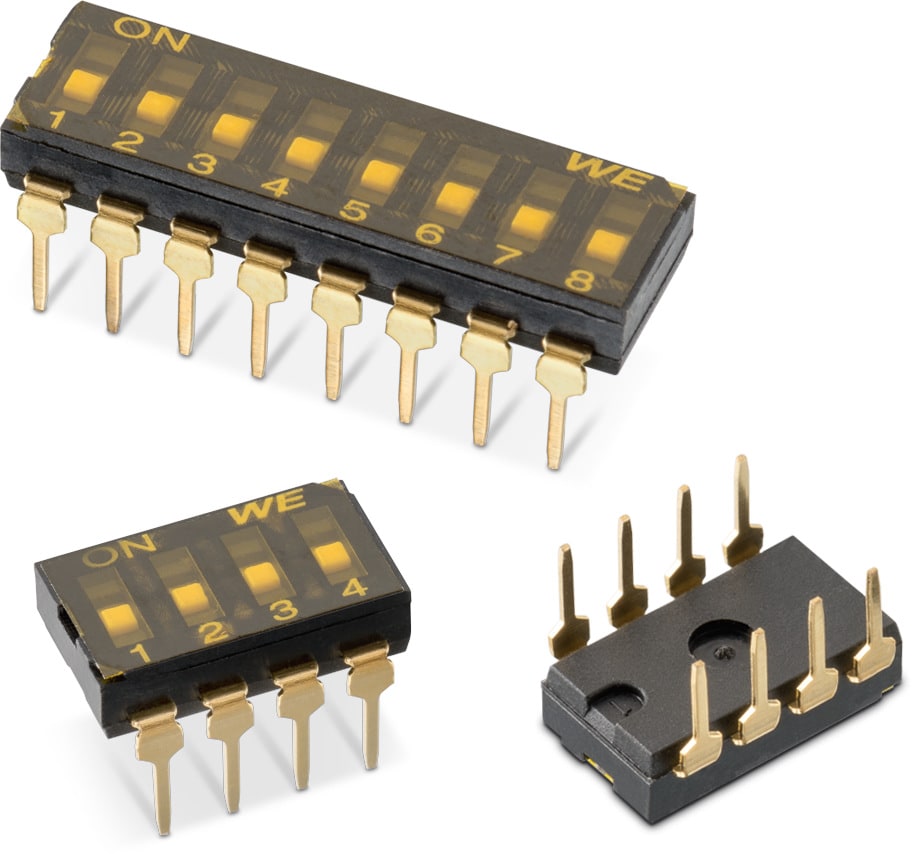

WS-DITV Small Compact THT Flat Actuator with Top Tape 2.54 mm

Material Properties
Abdeckungsmaterial	PA9T
Abdeckung Brennbarkeitsklasse	UL94 V-0
Grundmaterial	PA9T
Grund Brennbarkeitsklasse	UL94 V-0
Actuatormaterial	PA66
Actuator Brennbarkeitsklasse	UL94 V-0
Kontaktbeschichtung	Gold
Anschlussbeschichtung	Gold

Electrical Properties
I_R	100 mA
V_R	50 V (DC)
ursprünglicher Kontaktwiderstand	50 mΩ
R_ISO	100 MΩ
Spannungsfestigkeit	500 V (AC)

Mechanical Properties
Betätigungskraft	600 g
Elektrische Lebensdauer	2000 Cycles
Actuatortyp	Flat Type
Schaltzustand	Off

General Information
Betriebstemperatur	-40 °C up to +85 °C
Waschbar	Ja

Packaging Properties
Verpackung	Tube

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Poles	L (mm)	Dampfphasenprozess	Muster
	418127160901	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP 3D 3D_418127160901 (rev1).pdf \| 97.9 KB IGS Download_IGES_418127160901 (rev1).iges \| 518.9 KB STP 418127160901 (rev1).stp \| 492.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	3.48	nicht spezifiziert
	418127160902	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP 3D 3D_418127160902 (rev1).pdf \| 121.2 KB IGS Download_IGES_418127160902 (rev1).iges \| 636.1 KB STP 418127160902 (rev1).stp \| 602.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	6.02	nicht spezifiziert
	418127160903	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP 3D 3D_418127160903 (rev1).pdf \| 153.1 KB IGS Download_IGS_418127160903 (rev1).igs \| 1.8 MB STP 418127160903 (rev1).stp \| 471.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	8.56	nicht spezifiziert
	418127160904	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP 3D 3D_418127160904 (rev1).pdf \| 174 KB IGS Download_IGES_418127160904 (rev1).iges \| 952.9 KB STP 418127160904 (rev1).stp \| 915.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	11.1	nicht spezifiziert
	418127160906	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP 3D 3D_418127160906 (rev1).pdf \| 222.3 KB IGS Download_IGES_418127160906 (rev1).iges \| 1.2 MB STP 418127160906 (rev1).stp \| 1.1 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	16.18	nicht spezifiziert
	418127160908	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP 3D 3D_418127160908 (rev1).pdf \| 268.5 KB IGS Download_IGES_418127160908 (rev1).iges \| 1.4 MB STP 418127160908 (rev1).stp \| 1.3 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	21.26	nicht spezifiziert
	418127160910	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP 3D 3D_418127160910 (rev1).pdf \| 318 KB IGS Download_IGES_418127160910 (rev1).iges \| 1.6 MB STP 418127160910 (rev1).stp \| 1.6 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	26.34	nicht spezifiziert
	418127160912	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP 3D 3D_418127160912 (rev1).pdf \| 346 KB IGS Download_IGES_418127160912 (rev1).igs \| 4.5 MB STP 418127160912 (rev1).stp \| 1.2 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	31.42	nicht spezifiziert

	Artikel Nr.	Datenblatt
	418127160901	SPEC
	418127160902	SPEC
	418127160903	SPEC
	418127160904	SPEC
	418127160906	SPEC
	418127160908	SPEC
	418127160910	SPEC
	418127160912	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Poles	L (mm)	Dampfphasenprozess	Muster
