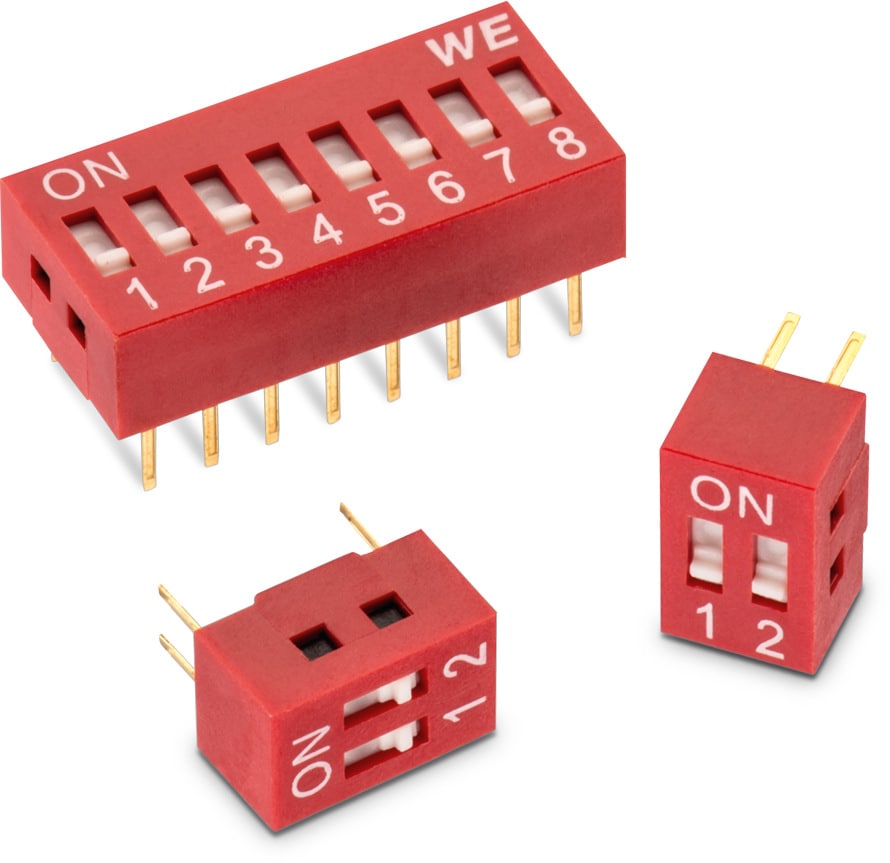

WS-DITV Compact THT with Flat Actuator 2.54 mm

Material Properties
Abdeckungsmaterial	PBT
Abdeckung Brennbarkeitsklasse	UL94 V-0
Grundmaterial	PBT
Grund Brennbarkeitsklasse	UL94 V-0
Actuatormaterial	PBT
Actuator Brennbarkeitsklasse	UL94 V-0
Kontaktbeschichtung	Gold
Anschlussbeschichtung	Gold

Electrical Properties
I_R	100 mA
V_R	50 V (DC)
ursprünglicher Kontaktwiderstand	50 mΩ
R_ISO	100 MΩ
Spannungsfestigkeit	500 V (AC)

Mechanical Properties
Betätigungskraft	800 g
Elektrische Lebensdauer	2000 Cycles
Actuatortyp	Flacher Aktuator; Flat Type
Schaltzustand	Off

General Information
Betriebstemperatur	-40 °C up to +85 °C

Packaging Properties
Verpackung	Stange; Tube

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Poles	L (mm)	Dampfphasenprozess	Muster
	418117170901	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP IGS 418117170901 (rev1).igs \| 629.3 KB STP 418117170901 (rev1).stp \| 264.9 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	3.84	nicht spezifiziert
	418117170902	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP IGS 418117170902 (rev1).igs \| 811.5 KB STP 418117170902 (rev1).stp \| 337.9 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	6.08	nicht spezifiziert
	418117170903	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP 3D 3D_WS-DITV_418117170903 (rev1).pdf \| 83.8 KB IGS 418117170903 (rev1).igs \| 1000.8 KB STP 418117170903 (rev1).stp \| 295.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	8.92	nicht spezifiziert
	418117170904	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP IGS 418117170904 (rev1).igs \| 1.3 MB STP 418117170904 (rev1).stp \| 561.1 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	11.16	nicht spezifiziert
	418117170905	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP IGS 418117170905 (rev1).igs \| 1.4 MB STP 418117170905 (rev1).stp \| 618 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	13.7	nicht spezifiziert
	418117170906	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP IGS 418117170906 (rev1).igs \| 1.7 MB STP 418117170906 (rev1).stp \| 717.1 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	16.24	nicht spezifiziert
	418117170907	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP IGS 418117170907 (rev1).igs \| 1.8 MB STP 418117170907 (rev1).stp \| 784.3 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7	19.08	nicht spezifiziert
	418117170908	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP IGS 418117170908 (rev1).igs \| 2 MB STP 418117170908 (rev1).stp \| 866 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	21.32	nicht spezifiziert
	418117170910	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP IGS 418117170910 (rev1).igs \| 2.4 MB STP 418117170910 (rev1).stp \| 1023.5 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	26.4	nicht spezifiziert
	418117170912	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-DITV (rev22a).IntLib \| 5.2 MB CDS Cadence_WS-DITV (rev18a).zip \| 18.8 MB EAG Eagle_WS-DITV (rev22a).lbr \| 296.5 KB CAD-Dateien ZIP IGS 418117170912 (rev1).igs \| 2.8 MB STP 418117170912 (rev1).stp \| 1.2 MB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	31.48	nicht spezifiziert

	Artikel Nr.	Datenblatt
	418117170901	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
	418117170902	SPEC
	418117170903	SPEC
	418117170904	SPEC
	418117170905	SPEC
	418117170906	SPEC
	418117170907	SPEC
	418117170908	SPEC
	418117170910	SPEC
	418117170912	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Poles	L (mm)	Dampfphasenprozess	Muster
