Design Kit WE-SD Stabkerndrosseln

Inlay herunterladen

Merkmale

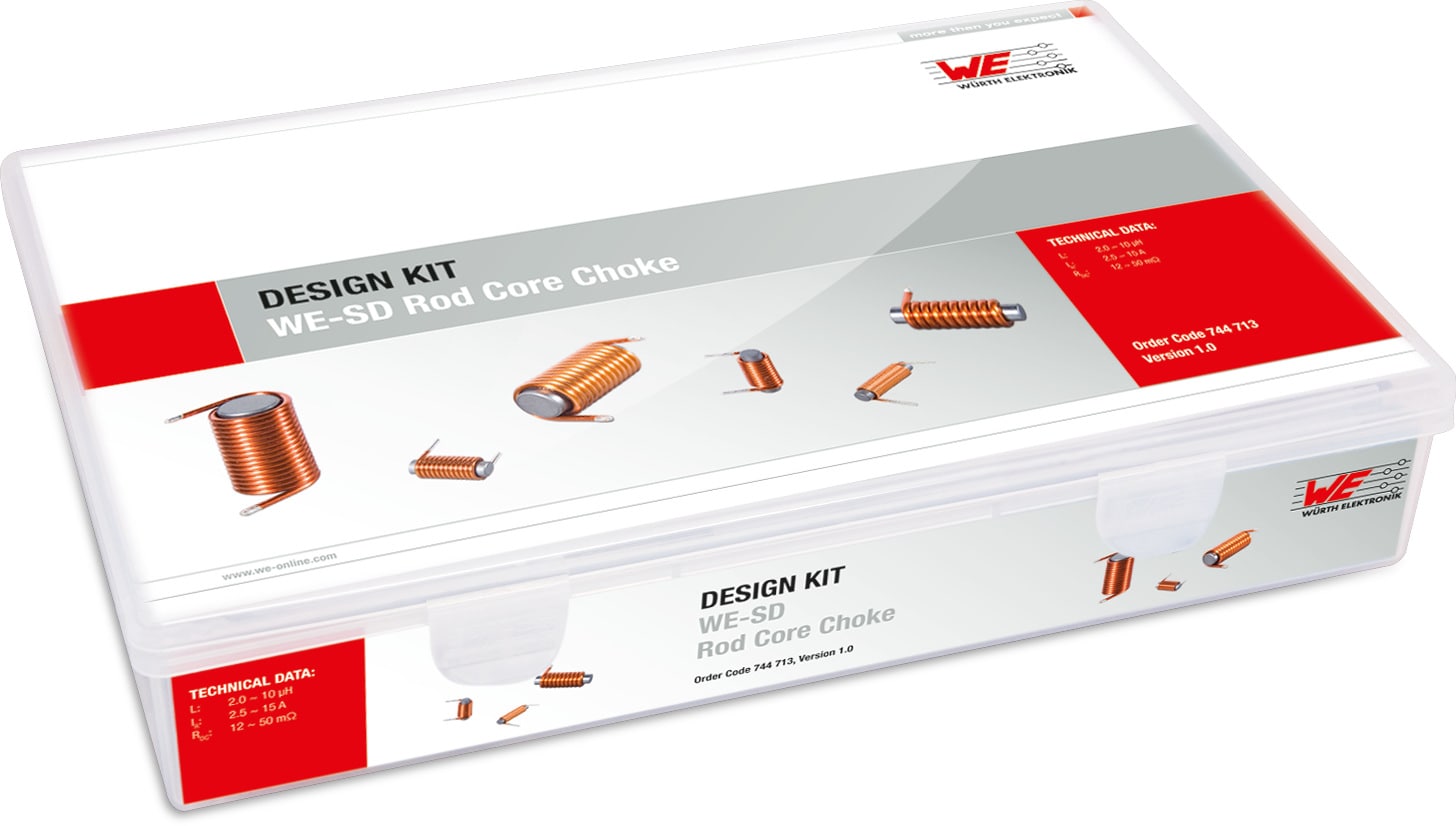

Musterkoffer beinhaltet Bauteile der Stabkerndrosseln WE-SD
12 Werte, 110 Bauteile
Induktivitätswerte von 2,0 µH bis 10 µH
Wiederbefüllung gratis

Anwendung

Entstörung von Schaltnetzteilen, Motoren, Leistungsverstärker, unterbrechungsfreie Stromversorgungen
Breitbandige Entstörung symmetrischer Störanteile
Typisch für den UKW-Bereich
Power supplies
Broadband filtering
Typical in VHF

Artikeldaten

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Produktserie	I_R (A)	R_{DC 1} (mΩ)	L (µH)	Muster
744710203	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SD (rev22b).IntLib \| 1 MB ANS ANSYS_744710203 (rev22a).a3dcomp \| 581.5 KB CDS Cadence_WE-SD (rev21a).zip \| 13.8 MB EAG Eagle_WE-SD (rev21a).lbr \| 36.3 KB KIC KiCad_WE-SD (rev25a).zip \| 37.2 MB ZUK Cadstar_WE-SD (rev21a).zip \| 13.5 KB CAD-Dateien ZIP IGS 744710203 (rev1).igs \| 427.7 KB STP 744710203 (rev1).stp \| 173.3 KB Elektrische Modelle ZIP PSP PSpice_WE-SD (rev22a).zip \| 4.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-SD Stabkerndrossel	2.5	–	2
744710603	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 30.07.2025 SPEC Datenblatt gültig ab 31.07.2025		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SD (rev22b).IntLib \| 1 MB CDS Cadence_WE-SD (rev21a).zip \| 13.8 MB EAG Eagle_WE-SD (rev21a).lbr \| 36.3 KB KIC KiCad_WE-SD (rev25a).zip \| 37.2 MB ZUK Cadstar_WE-SD (rev21a).zip \| 13.5 KB CAD-Dateien ZIP IGS 744710603 (rev1).igs \| 565.1 KB STP 744710603 (rev1).stp \| 241.9 KB Elektrische Modelle ZIP PSP PSpice_WE-SD (rev22a).zip \| 4.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-SD Stabkerndrossel	2.5	–	6
744711003	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SD (rev22b).IntLib \| 1 MB CDS Cadence_WE-SD (rev21a).zip \| 13.8 MB EAG Eagle_WE-SD (rev21a).lbr \| 36.3 KB KIC KiCad_WE-SD (rev25a).zip \| 37.2 MB ZUK Cadstar_WE-SD (rev21a).zip \| 13.5 KB CAD-Dateien ZIP IGS 744711003 (rev1).igs \| 612 KB STP 744711003 (rev1).stp \| 280.6 KB Elektrische Modelle ZIP PSP PSpice_WE-SD (rev22a).zip \| 4.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-SD Stabkerndrossel	2.5	–	10
744710205	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SD (rev22b).IntLib \| 1 MB CDS Cadence_WE-SD (rev21a).zip \| 13.8 MB EAG Eagle_WE-SD (rev21a).lbr \| 36.3 KB KIC KiCad_WE-SD (rev25a).zip \| 37.2 MB ZUK Cadstar_WE-SD (rev21a).zip \| 13.5 KB CAD-Dateien ZIP IGS 744710205 (rev1).igs \| 376.8 KB STP 744710205 (rev1).stp \| 142.5 KB Elektrische Modelle ZIP PSP PSpice_WE-SD (rev22a).zip \| 4.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-SD Stabkerndrossel	5	–	2
744710605	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SD (rev22b).IntLib \| 1 MB CDS Cadence_WE-SD (rev21a).zip \| 13.8 MB EAG Eagle_WE-SD (rev21a).lbr \| 36.3 KB KIC KiCad_WE-SD (rev25a).zip \| 37.2 MB ZUK Cadstar_WE-SD (rev21a).zip \| 13.5 KB CAD-Dateien ZIP IGS 744710605 (rev1).igs \| 496.4 KB STP 744710605 (rev1).stp \| 201.6 KB Elektrische Modelle ZIP PSP PSpice_WE-SD (rev22a).zip \| 4.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-SD Stabkerndrossel	5	–	6
744711005	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SD (rev22b).IntLib \| 1 MB CDS Cadence_WE-SD (rev21a).zip \| 13.8 MB EAG Eagle_WE-SD (rev21a).lbr \| 36.3 KB KIC KiCad_WE-SD (rev25a).zip \| 37.2 MB ZUK Cadstar_WE-SD (rev21a).zip \| 13.5 KB CAD-Dateien ZIP IGS 744711005 (rev1).igs \| 586.1 KB STP 744711005 (rev1).stp \| 250.9 KB Elektrische Modelle ZIP PSP PSpice_WE-SD (rev22a).zip \| 4.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-SD Stabkerndrossel	5	–	10
744710210	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SD (rev22b).IntLib \| 1 MB CDS Cadence_WE-SD (rev21a).zip \| 13.8 MB EAG Eagle_WE-SD (rev21a).lbr \| 36.3 KB KIC KiCad_WE-SD (rev25a).zip \| 37.2 MB ZUK Cadstar_WE-SD (rev21a).zip \| 13.5 KB CAD-Dateien ZIP IGS 744710210 (rev1).igs \| 365.4 KB STP 744710210 (rev1).stp \| 132.7 KB Elektrische Modelle ZIP PSP PSpice_WE-SD (rev22a).zip \| 4.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-SD Stabkerndrossel	10	–	2
744710610	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SD (rev22b).IntLib \| 1 MB CDS Cadence_WE-SD (rev21a).zip \| 13.8 MB EAG Eagle_WE-SD (rev21a).lbr \| 36.3 KB KIC KiCad_WE-SD (rev25a).zip \| 37.2 MB ZUK Cadstar_WE-SD (rev21a).zip \| 13.5 KB CAD-Dateien ZIP IGS 744710610 (rev1).igs \| 458.4 KB STP 744710610 (rev1).stp \| 181.9 KB Elektrische Modelle ZIP PSP PSpice_WE-SD (rev22a).zip \| 4.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-SD Stabkerndrossel	10	–	6
744711010	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SD (rev22b).IntLib \| 1 MB CDS Cadence_WE-SD (rev21a).zip \| 13.8 MB EAG Eagle_WE-SD (rev21a).lbr \| 36.3 KB KIC KiCad_WE-SD (rev25a).zip \| 37.2 MB ZUK Cadstar_WE-SD (rev21a).zip \| 13.5 KB CAD-Dateien ZIP IGS 744711010 (rev1).igs \| 567.5 KB STP 744711010 (rev1).stp \| 241 KB Elektrische Modelle ZIP PSP PSpice_WE-SD (rev22a).zip \| 4.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-SD Stabkerndrossel	10	–	10
744710215	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SD (rev22b).IntLib \| 1 MB CDS Cadence_WE-SD (rev21a).zip \| 13.8 MB EAG Eagle_WE-SD (rev21a).lbr \| 36.3 KB KIC KiCad_WE-SD (rev25a).zip \| 37.2 MB ZUK Cadstar_WE-SD (rev21a).zip \| 13.5 KB CAD-Dateien ZIP IGS 744710215 (rev1).igs \| 353.6 KB STP 744710215 (rev1).stp \| 122.7 KB Elektrische Modelle ZIP PSP PSpice_WE-SD (rev22a).zip \| 4.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-SD Stabkerndrossel	15	–	2
744710615	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SD (rev22b).IntLib \| 1 MB CDS Cadence_WE-SD (rev21a).zip \| 13.8 MB EAG Eagle_WE-SD (rev21a).lbr \| 36.3 KB KIC KiCad_WE-SD (rev25a).zip \| 37.2 MB ZUK Cadstar_WE-SD (rev21a).zip \| 13.5 KB CAD-Dateien ZIP IGS 744710615 (rev1).igs \| 430.4 KB STP 744710615 (rev1).stp \| 162.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SD (rev22a).zip \| 4.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-SD Stabkerndrossel	15	–	6
744711015	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SD (rev22b).IntLib \| 1 MB CDS Cadence_WE-SD (rev21a).zip \| 13.8 MB EAG Eagle_WE-SD (rev21a).lbr \| 36.3 KB KIC KiCad_WE-SD (rev25a).zip \| 37.2 MB ZUK Cadstar_WE-SD (rev21a).zip \| 13.5 KB CAD-Dateien ZIP IGS 744711015 (rev1).igs \| 471.9 KB STP 744711015 (rev1).stp \| 185.2 KB Elektrische Modelle ZIP PSP PSpice_WE-SD (rev22a).zip \| 4.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-SD Stabkerndrossel	15	5.7	10

Artikel Nr.	Datenblatt	Simulation
744710203	SPEC
744710603	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 30.07.2025 SPEC Datenblatt gültig ab 31.07.2025
744711003	SPEC
744710205	SPEC
744710605	SPEC
744711005	SPEC
744710210	SPEC
744710610	SPEC
744711010	SPEC
744710215	SPEC
744710615	SPEC
744711015	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Produktserie	I_R (A)	R_{DC 1} (mΩ)	L (µH)	Muster
