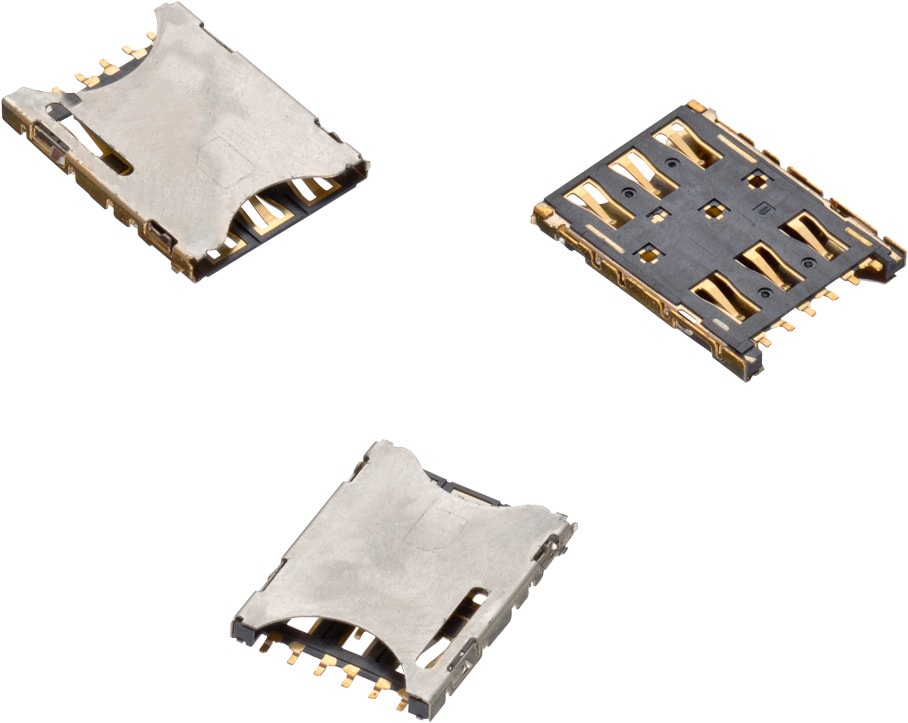

WR-CRD Nano SIM Card Connector | Elektromechanische Bauelemente | Würth Elektronik Produktkatalog

: Produkte Referenzdesigns Applikationen & Branchen

ÜbersichtAlle Produktbereiche ProduktbereichElektromechanische Bauelemente ProduktgruppeSteckverbinder ProduktfamilieInput/Output Connectors ProduktunterfamilieWR-CRD Card Connectors AnwendungSIM ProduktserieWR-CRD Nano SIM Card Connector

Kind Properties
Gender	Socket
Typ	Push & Pull

Material Properties
Isolationsmaterial	LCP
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Schwarz
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Gold Flash
Kontakttyp	Stamped
Abschirmmaterial	Edelstahl
Schirmungsbeschichtung	Nickel

General Information
Betriebstemperatur	-25 bis zu +85 °C

Electrical Properties
Arbeitsspannung	15 V (AC)
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	100 mΩ

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Pins	Gender	Typ	Montageart	Betriebstemperatur	Arbeitsspannung (V (AC))	Design Kit	Muster
693043020611	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-CRD (rev23a).IntLib \| 5.9 MB CDS Cadence_WR-CRD (rev23a).zip \| 30.3 MB EAG Eagle_WR-CRD (rev23a).lbr \| 160.8 KB CAD-Dateien ZIP 3D 693043020611_1 (rev1).pdf \| 1.2 MB IGS 693043020611 (rev1).igs \| 6.5 MB STP 693043020611 (rev1).stp \| 2.5 MB Alle 6 Dateien als ZIP herunterladen ZIP	6	Socket	Push & Pull	SMT	-25 bis zu +85 °C	15	614001

Artikel Nr.	Datenblatt
693043020611	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Pins	Gender	Typ	Montageart	Betriebstemperatur	Arbeitsspannung (V (AC))	Design Kit	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Communication Connectors
