WR-COM USB 3.1 Type C Receptacle Horizontal Mid-Mount THR / SMT 1.6 mm

General Information
Betriebstemperatur	-40 °C up to +85 °C
Haltbarkeit	10 000 Mating cycles
Gender	Receptacle
Typ	Horizontal

Material Properties
Isolationsmaterial	LCP
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Schwarz
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Gold über Nickel
Kontakttyp	Stamped
Abschirmmaterial	Edelstahl
Schirmungsbeschichtung	Nickel

Electrical Properties
Arbeitsspannung	20 V (DC)
Spannungsfestigkeit	100 V (AC)
Kontaktwiderstand	40 mΩ

Application Notes

ANE009 USB 3.1 Type C
PDF

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Anwendung	Interface typ	Typ	Gender	Pins (pcs)	Montageart	Arbeitsspannung (V (DC))	Verpackung	Filter Bag	Filter Stick	Muster
	632723130112	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-USB (rev24e).IntLib \| 12.1 MB CDS Cadence_WR-COM_USB (rev25b).zip \| 61.6 MB EAG Eagle_WR-USB (rev25a).lbr \| 449.7 KB CAD-Dateien ZIP 3D 3D_632723130112 (rev1).pdf \| 863.4 KB IGS Download_IGES_632723130112 (rev1).iges \| 11.3 MB STP Download_STEP_632723130112 (rev1).stp \| 2.5 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	USB 3.1	Type C	Horizontal	Receptacle	24	THR	20	Tape and Reel	82931061 82931101	82931060 82931100

	Artikel Nr.	Datenblatt
	632723130112	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Anwendung	Interface typ	Typ	Gender	Pins (pcs)	Montageart	Arbeitsspannung (V (DC))	Verpackung	Filter Bag	Filter Stick	Muster

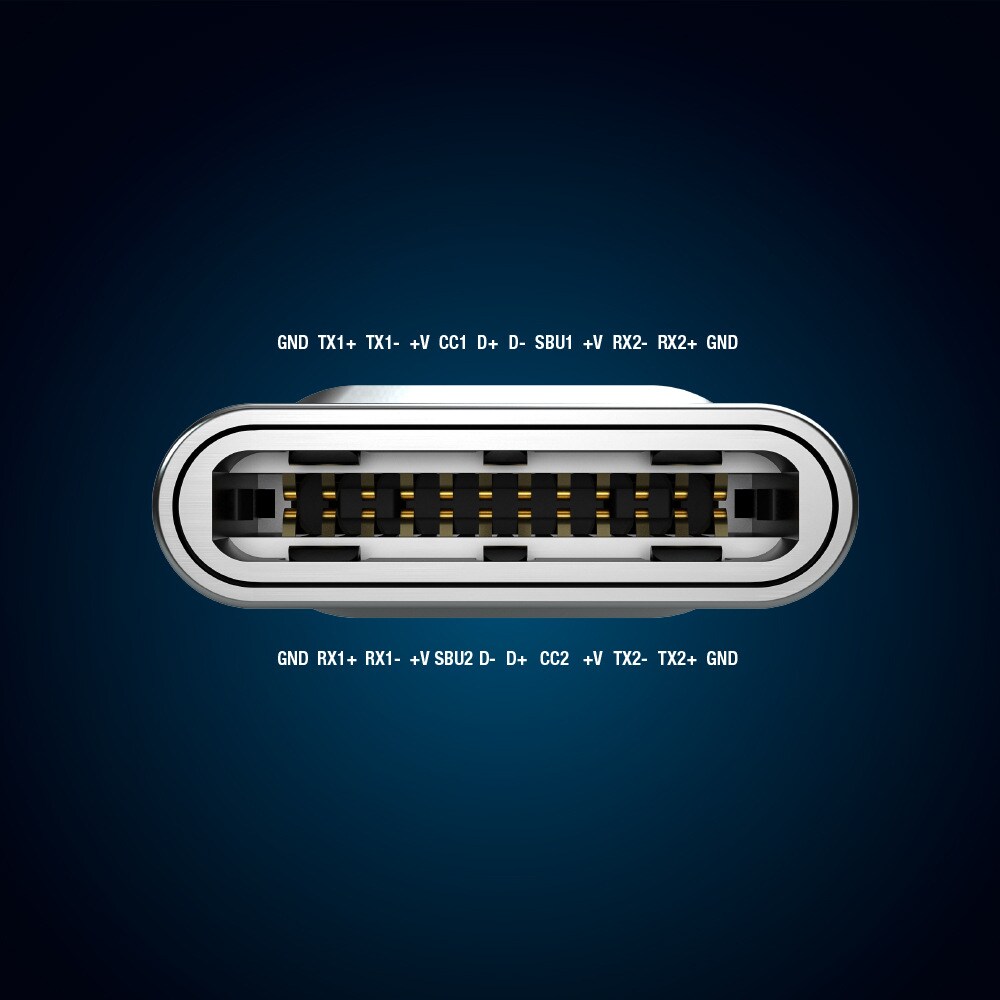

USB-C

STILL 24 REASONS TO CONNECT WITH US

USB-C

STILL 24 REASONS TO CONNECT WITH US

Ab dem 28. Dezember 2024 müssen alle Mobiltelefone, Tablets und Kameras, die in der EU verkauft werden, mit einem USB-C-Ladeanschluss ausgestattet sein – ab Frühjahr 2026 gilt dies auch für Laptops. Diese neue EU-Vorgabe zielt darauf ab, Elektroschrott zu reduzieren und Elektrogeräte nachhaltiger zu gestalten.

Wir unterstützen Sie dabei, Ihre Produkte auf diese Anforderungen vorzubereiten. Unsere umfassende Produktpalette für USB-C umfasst Steckverbinder, EMV-Filterkomponenten, ESD-Überspannungsschutz sowie AC/DC- und DC/DC-Wandler um Ihr Design-In zu vereinfachen und alle gesetzlichen Anforderungen zu erfüllen.

Power Delivery

USB-C wird verpflichtender Ladestandard in der EU

Ende 2024 ist Schluss mit dem Wildwuchs an Ladegeräten bei elektronischen Kleingeräten. Die EU macht USB-C-Steckverbinder und den USB-Power-Delivery-Standard zur Pflicht. Das Europäische Parlament hatte dies bereits im Oktober 2022 als Ergänzung der Funkanlagenrichtlinie (Radio Equipment Directive) beschlossen und dann den Mitgliedsstaaten zur Umsetzung in nationales Recht weitergeleitet.

Mehr erfahren

USB-C Produkt Portfolio

More than you expect

Design In Support

Application Guide
Von der Applikation zum passenden Bauteil. Anhand übersichtlicher und bewusst einfach gehaltener schematischer Darstellungen bekommt der Nutzer sehr schnell einen Überblick über den Aufbau der Applikation und das passende Produktangebot.
Einfach die Topologie oder Branche wählen und los geht's.
Jetzt mehr erfahren
Effektive USB 3.1 Filterung und Schutz
In dieser Application Note werden die Komponenten beschrieben, die zum Schutz von USB 3.1-Geräten und zur Dämpfung von EMI erforderlich sind, welche dazu führen können, dass das Gerät die EMV-Prüfung nicht besteht. Dies wird am USB Type-C Dongle demonstriert, um die Effektivität der Komponenten zu charakterisieren.
Jetzt mehr erfahren
Webinar: USB-C "From Layout to Production"
Inhalte im Webinar:
- USB-C SMT-Abstandshalter
- Diff. Paar-Impedanz
- Mögliche Platzierung auf der Leiterplatte
- Eigenschaften von Schutzkomponenten
- Tipps zum Routing
- Verarbeitbarkeit
Jetzt anschauen
Produktionsleitfaden USB 3.1 Type C
USB-C bietet mittlerweile verschiedene Varianten von Steckverbindern von USB 2.0 im Typ-C Gehäuse bis hin zum Typ-C für 10 GBit Datenrate. Auch die Gehäusevarianten sind vielfältiger geworden. Alle diese Typen haben ihre speziellen Eigenschaften, die es in vielen Fällen schon im Layout zu berücksichtigen gilt. Daher möchten wir diese Punkte beleuchten und Möglichkeiten aufzeigen...
