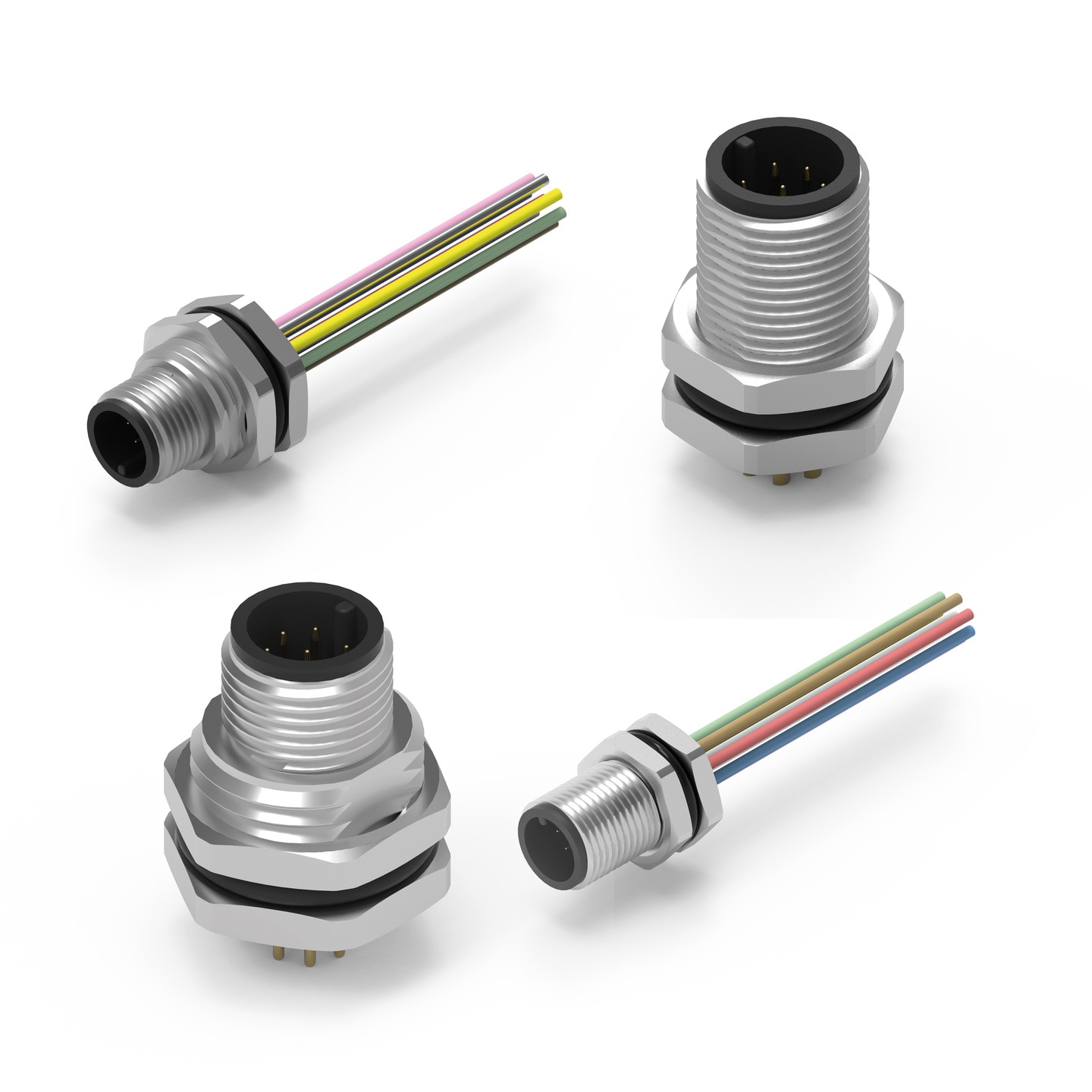

WR-CIRCM12 Screw Mating Panel Male Metal Shell

Bauform	Maße	Montageart
M12 Panel Cut Solder		Panelmontage
PG9 Panel Cut Solder		Panelmontage
M12 Panel Cut THT		-
ERW.M16 Panel Cut THT		Panel
PG9 Panel Cut THT		Kabel
M12 Right-Angled THT		Kabel
M12 Panel Cut Wires		Kabel
ERW.M16 Panel Cut Wires		Panel
PG9 Panel Cut Wires		Kabel

Merkmale

Properties
Rated Current: 2 A - 5 A
Working Voltage: 30 V - 250 V
Operating Temperature: -25 °C up to + 85 °C
Durability: 100 Mating cycles
Features
Several panel cuts available
IP68 rated connectors
Can work in harsh environments

Anwendung

Automation industry & control systems
Sensor’s connectivity
Building automation
Renewable energies

Artikeldaten

Alle

M12 Panel Cut Solder

PG9 Panel Cut Solder

M12 Panel Cut THT

M16 Panel Cut THT

PG9 Panel Cut THT

M12 Right-Angled THT

M12 Panel Cut Wires

M16 Panel Cut Wires

PG9 Panel Cut Wires

Alle zurücksetzen

Artikeldaten filtern

Artikel in 9 Produktserien anzeigen

Artikel in 9 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Manual	Downloads	Status	Polarität	Gender	I_R(A)	Arbeitsspannung(V)	Spannungsfestigkeit(V (AC))	Verpackung	Design Kit
643150100304	4, Männlich, 5 A	Manual	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_643150100304 (rev1).pdf \| 1.2 MB IGS IGS_643150100304 (rev1).igs \| 3.4 MB STP STP_643150100304 (rev1).stp \| 4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität4	GenderMännlich	Nennstrom5 A	Arbeitsspannung250 V	Spannungsfestigkeit1400 V (AC)	VerpackungTray	Design Kit –
643150100305	5, Männlich, 5 A	Manual	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_643150100305 (rev1).pdf \| 1.2 MB IGS IGS_643150100305 (rev1).igs \| 3.3 MB STP STP_643150100305 (rev1).stp \| 4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität5	GenderMännlich	Nennstrom5 A	Arbeitsspannung60 V	Spannungsfestigkeit1000 V (AC)	VerpackungTray	Design Kit –
643150100308	8, Männlich, 2 A	Manual	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_643150100308 (rev1).pdf \| 1.2 MB IGS IGS_643150100308 (rev1).igs \| 3.6 MB STP STP_643150100308 (rev1).stp \| 4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität8	GenderMännlich	Nennstrom2 A	Arbeitsspannung30 V	Spannungsfestigkeit650 V (AC)	VerpackungTray	Design Kit –
643150100604	4, Männlich, 5 A	Manual	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_643150100604 (rev1).pdf \| 1017.9 KB IGS IGS_643150100604 (rev1).igs \| 3.4 MB STP STP_643150100604 (rev1).stp \| 1.5 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität4	GenderMännlich	Nennstrom5 A	Arbeitsspannung250 V	Spannungsfestigkeit1400 V (AC)	VerpackungTray	Design Kit –
643150100605	5, Stift, 5 A	Manual	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_643150100605 (rev1).pdf \| 1023.9 KB IGS IGS_643150100605 (rev1).igs \| 3.3 MB STP STP_643150100605 (rev1).stp \| 1.5 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität5	GenderStift	Nennstrom5 A	Arbeitsspannung60 V	Spannungsfestigkeit1000 V (AC)	VerpackungTray	Design Kit –
643150100608	8, Männlich, 2 A	Manual	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_643150100608 (rev1).pdf \| 1 MB IGS IGS_643150100608 (rev1).igs \| 3.6 MB STP STP_643150100608 (rev1).stp \| 1.5 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität8	GenderMännlich	Nennstrom2 A	Arbeitsspannung30 V	Spannungsfestigkeit650 V (AC)	VerpackungTray	Design Kit –
643250100304	4, Männlich, 5 A	Manual	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-CIRCM12 (rev25a).IntLib \| 12.4 MB CDS Cadence_WR-CIRCM12 (rev25a).zip \| 72.8 MB EAG Eagle_WR-CIRC (rev25a).lbr \| 313.5 KB CAD-Dateien ZIP 3D 3D_643250100304 (rev1).pdf \| 1.2 MB IGS IGS_643250100304 (rev1).igs \| 3.4 MB STP STP_643250100304 (rev1).stp \| 4 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität4	GenderMännlich	Nennstrom5 A	Arbeitsspannung250 V	Spannungsfestigkeit1400 V (AC)	VerpackungTray	Design Kit –
643250100305	5, Männlich, 5 A	Manual	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-CIRCM12 (rev25a).IntLib \| 12.4 MB CDS Cadence_WR-CIRCM12 (rev25a).zip \| 72.8 MB EAG Eagle_WR-CIRC (rev25a).lbr \| 313.5 KB CAD-Dateien ZIP 3D 3D_643250100305 (rev1).pdf \| 1.2 MB IGS IGS_643250100305 (rev1).igs \| 3.3 MB STP STP_643250100305 (rev1).stp \| 3.9 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität5	GenderMännlich	Nennstrom5 A	Arbeitsspannung60 V	Spannungsfestigkeit1000 V (AC)	VerpackungTray	Design Kit –
643250100308	8, Männlich, 2 A	Manual	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-CIRCM12 (rev25a).IntLib \| 12.4 MB CDS Cadence_WR-CIRCM12 (rev25a).zip \| 72.8 MB EAG Eagle_WR-CIRC (rev25a).lbr \| 313.5 KB CAD-Dateien ZIP 3D 3D_643250100308 (rev1).pdf \| 1.2 MB IGS IGS_643250100308 (rev1).igs \| 3.6 MB STP STP_643250100308 (rev1).stp \| 4 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität8	GenderMännlich	Nennstrom2 A	Arbeitsspannung30 V	Spannungsfestigkeit650 V (AC)	VerpackungTray	Design Kit –
643250100604	4, Männlich, 5 A	Manual	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-CIRCM12 (rev25a).IntLib \| 12.4 MB CDS Cadence_WR-CIRCM12 (rev25a).zip \| 72.8 MB EAG Eagle_WR-CIRC (rev25a).lbr \| 313.5 KB CAD-Dateien ZIP 3D 3D_643250100604 (rev1).pdf \| 1 MB IGS IGS_643250100604 (rev1).igs \| 3.4 MB STP STP_643250100604 (rev1).stp \| 1.5 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität4	GenderMännlich	Nennstrom5 A	Arbeitsspannung250 V	Spannungsfestigkeit1400 V (AC)	VerpackungTray	Design Kit –
643250100608	8, Männlich, 2 A	Manual	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-CIRCM12 (rev25a).IntLib \| 12.4 MB CDS Cadence_WR-CIRCM12 (rev25a).zip \| 72.8 MB EAG Eagle_WR-CIRC (rev25a).lbr \| 313.5 KB CAD-Dateien ZIP 3D 3D_643250100608 (rev1).pdf \| 1 MB IGS IGS_643250100608 (rev1).igs \| 3.6 MB STP STP_643250100608 (rev1).stp \| 1.5 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität8	GenderMännlich	Nennstrom2 A	Arbeitsspannung30 V	Spannungsfestigkeit650 V (AC)	VerpackungTray	Design Kit –
643250100605	5, Männlich, 5 A	Manual	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-CIRCM12 (rev25a).IntLib \| 12.4 MB CDS Cadence_WR-CIRCM12 (rev25a).zip \| 72.8 MB EAG Eagle_WR-CIRC (rev25a).lbr \| 313.5 KB CAD-Dateien ZIP 3D 3D_643250100605 (rev1).pdf \| 1 MB IGS IGS_643250100605 (rev1).igs \| 3.4 MB STP STP_643250100605 (rev1).stp \| 1.5 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität5	GenderMännlich	Nennstrom5 A	Arbeitsspannung60 V	Spannungsfestigkeit1000 V (AC)	VerpackungTray	Design Kit –
643452100304	4, Männlich, 2 A	Manual	Downloads3 Dateien CAD-Dateien ZIP 3D 643452100304_3D (rev1).pdf \| 1.3 MB IGS 643452100304 (rev1).igs \| 3.4 MB STP 643452100304 (rev1).stp \| 4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität4	GenderMännlich	Nennstrom2 A	Arbeitsspannung250 V	Spannungsfestigkeit1000 V (AC)	VerpackungTray	Design Kit –
643452100305	5, Männlich, 5 A	Manual	Downloads3 Dateien CAD-Dateien ZIP 3D 643452100305_3D (rev1).pdf \| 1.2 MB IGS 643452100305 (rev1).igs \| 3.4 MB STP 643452100305 (rev1).stp \| 4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität5	GenderMännlich	Nennstrom5 A	Arbeitsspannung60 V	Spannungsfestigkeit1000 V (AC)	VerpackungTray	Design Kit –
643452100604	4, Männlich, 5 A	Manual	Downloads3 Dateien CAD-Dateien ZIP 3D 643452100604_3D (rev1).pdf \| 1 MB IGS 643452100604 (rev1).igs \| 3.5 MB STP 643452100604 (rev1).stp \| 1.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität4	GenderMännlich	Nennstrom5 A	Arbeitsspannung250 V	Spannungsfestigkeit1400 V (AC)	VerpackungTray	Design Kit –
643452100605	5, Männlich, 5 A	Manual	Downloads3 Dateien CAD-Dateien ZIP 3D 643452100605_3D (rev1).pdf \| 1 MB IGS 643452100605 (rev1).igs \| 3.4 MB STP 643452100605 (rev1).stp \| 1.5 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität5	GenderMännlich	Nennstrom5 A	Arbeitsspannung60 V	Spannungsfestigkeit1000 V (AC)	VerpackungTray	Design Kit –
643452100608	8, Männlich, 2 A	Manual	Downloads2 Dateien CAD-Dateien ZIP 3D 643452100608_3D (rev1).pdf \| 1.1 MB IGS 643452100608 (rev1).igs \| 3.8 MB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität8	GenderMännlich	Nennstrom2 A	Arbeitsspannung30 V	Spannungsfestigkeit650 V (AC)	VerpackungTray	Design Kit –
643452100308	8, Stift, 2 A	Manual	Downloads3 Dateien CAD-Dateien ZIP 3D 643452100308_3D (rev1).pdf \| 1.3 MB IGS 643452100308 (rev1).igs \| 3.8 MB STP 643452100308 (rev1).stp \| 4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität8	GenderStift	Nennstrom2 A	Arbeitsspannung30 V	Spannungsfestigkeit650 V (AC)	VerpackungTray	Design Kit –
643250100404	4, Männlich, 5 A	Manual	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-CIRCM12 (rev25a).IntLib \| 12.4 MB CDS Cadence_WR-CIRCM12 (rev25a).zip \| 72.8 MB EAG Eagle_WR-CIRC (rev25a).lbr \| 313.5 KB CAD-Dateien ZIP 3D 643250100404_3D (rev1).pdf \| 1 MB IGS 643250100404 (rev1).igs \| 3.4 MB STP 643250100404 (rev1).stp \| 1.7 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität4	GenderMännlich	Nennstrom5 A	Arbeitsspannung250 V	Spannungsfestigkeit1400 V (AC)	–	Design Kit –
643250100405	5, Männlich, 5 A	Manual	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-CIRCM12 (rev25a).IntLib \| 12.4 MB CDS Cadence_WR-CIRCM12 (rev25a).zip \| 72.8 MB EAG Eagle_WR-CIRC (rev25a).lbr \| 313.5 KB CAD-Dateien ZIP 3D 643250100405_3D (rev1).pdf \| 1 MB IGS 643250100405 (rev1).igs \| 3.3 MB STP 643250100405 (rev1).stp \| 1.7 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität5	GenderMännlich	Nennstrom5 A	Arbeitsspannung60 V	Spannungsfestigkeit1000 V (AC)	–	Design Kit –
643250100408	8, Männlich, 2 A	Manual	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-CIRCM12 (rev25a).IntLib \| 12.4 MB CDS Cadence_WR-CIRCM12 (rev25a).zip \| 72.8 MB EAG Eagle_WR-CIRC (rev25a).lbr \| 313.5 KB CAD-Dateien ZIP 3D 643250100408_3D (rev1).pdf \| 1.1 MB IGS 643250100408 (rev1).igs \| 3.5 MB STP 643250100408 (rev1).stp \| 1.8 MB Alle 6 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität8	GenderMännlich	Nennstrom2 A	Arbeitsspannung30 V	Spannungsfestigkeit650 V (AC)	–	Design Kit –
643270100304	4, Männlich, 5 A	Manual	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-CIRCM12 (rev25a).IntLib \| 12.4 MB CDS Cadence_WR-CIRCM12 (rev25a).zip \| 72.8 MB EAG Eagle_WR-CIRC (rev25a).lbr \| 313.5 KB CAD-Dateien ZIP 3D 3D_643270100304 (rev1).pdf \| 1.8 MB IGS IGS_643270100304 (rev1).igs \| 9.9 MB STP STP_643270100304 (rev1).stp \| 3.4 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität4	GenderMännlich	Nennstrom5 A	Arbeitsspannung250 V	Spannungsfestigkeit1400 V (AC)	VerpackungTray	Design Kit 612690
643270100305	5, Männlich, 5 A	Manual	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-CIRCM12 (rev25a).IntLib \| 12.4 MB CDS Cadence_WR-CIRCM12 (rev25a).zip \| 72.8 MB EAG Eagle_WR-CIRC (rev25a).lbr \| 313.5 KB CAD-Dateien ZIP 3D 3D_643270100305 (rev1).pdf \| 1.9 MB IGS IGS_643270100305 (rev1).igs \| 10.3 MB STP STP_643270100305 (rev1).stp \| 3.5 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität5	GenderMännlich	Nennstrom5 A	Arbeitsspannung60 V	Spannungsfestigkeit1000 V (AC)	VerpackungTray	Design Kit –
643270100308	8, Männlich, 2 A	Manual	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-CIRCM12 (rev25a).IntLib \| 12.4 MB CDS Cadence_WR-CIRCM12 (rev25a).zip \| 72.8 MB EAG Eagle_WR-CIRC (rev25a).lbr \| 313.5 KB CAD-Dateien ZIP 3D 3D_643270100308 (rev1).pdf \| 2 MB IGS IGS_643270100308 (rev1).igs \| 10.6 MB STP STP_643270100308 (rev1).stp \| 3.4 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität8	GenderMännlich	Nennstrom2 A	Arbeitsspannung30 V	Spannungsfestigkeit650 V (AC)	VerpackungTray	Design Kit –
643452100404	4, Männlich, 5 A	–	Downloads3 Dateien CAD-Dateien ZIP 3D 643452100404_3D (rev1).pdf \| 1.1 MB IGS 643452100404 (rev1).igs \| 3.6 MB STP 643452100404 (rev1).stp \| 2.5 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität4	GenderMännlich	Nennstrom5 A	Arbeitsspannung250 V	Spannungsfestigkeit1400 V (AC)	–	Design Kit –
643452100405	5, Männlich, 5 A	–	Downloads3 Dateien CAD-Dateien ZIP 3D 643452100405_3D (rev1).pdf \| 1.1 MB IGS 643452100405 (rev1).igs \| 3.6 MB STP 643452100405 (rev1).stp \| 2.5 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität5	GenderMännlich	Nennstrom5 A	Arbeitsspannung60 V	Spannungsfestigkeit1000 V (AC)	–	Design Kit –
643452100408	8, Männlich, 2 A	–	Downloads3 Dateien CAD-Dateien ZIP 3D 643452100408_3D (rev1).pdf \| 1.2 MB IGS 643452100408 (rev1).igs \| 3.9 MB STP 643452100408 (rev1).stp \| 2.5 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Polarität8	GenderMännlich	Nennstrom2 A	Arbeitsspannung30 V	Spannungsfestigkeit650 V (AC)	–	Design Kit –

M12 Rundsteckverbinder

Be Connected. No Matter the Conditions.

M12 Rundsteckverbinder

Be Connected. No Matter the Conditions.

Entdecken Sie hochwertige Rundsteckverbinder, die für anspruchsvolle Umgebungen entwickelt wurden. Mit ihrem Schutz gegen das Eindringen von Fremdkörpern gewährleisten unsere Steckverbinder zuverlässige Verbindungen für Anwendungen wie Fieldbus, Aktoren/Sensoren und Robotik.

Dank ihrer Leiterplatte (PCB), Kabel- und Lötvarianten sowie zusätzlicher Serviceoptionen ermöglichen Ihnen unsere vielseitigen M12-Steckverbinder, Ihre Verbindungen genau nach Ihren Anforderungen anzupassen und eine nahtlose Integration sowie optimale Leistung zu gewährleisten. Sind Sie bereit für das Design-In? Nutzen Sie persönlichen technischen Support und kostenlose Muster ab Lager.

Mehr erfahren

alttext yt_img_for_code_a3Cu7Y50d6U.jpg 1709210921

Rundsteckverbinder Portfolio

Entdecken Sie unser M12 Rundsteckverbinder Portfolio

Panel Connector

Das Portfolio der konfektionierten M12 A-kodierten Rundsteckverbinder umfasst:

THT-gelötete Stift- und Buchsenversionen für Leiterplatten in horizontaler und vertikaler Ausführung
Panel Mount Cable Lösungen mit Lötkelchen oder vorverdrahtete Lösungen
Alle Teile sind als Metall- und Kunststoffausführungen mit
Schalttafelausschnitten: PG9, M12 und M16 und
Polaritäten: 4, 5 und 8
IP68 Schutzart

Produkte ansehen

Cable Assembly

M12 A-kodierte Kabelkonfektionen sind als einseitige Lösung erhältlich:

gerade und gewinkelt
Stecker und Buchse
Überwurfmuttern aus Metall und Kunststoff
Metallkupplung mit Abschirmung
Polaritäten: 4, 5 und 8
IP67 Schutzart
2000 mm Kabellänge

Kundenspezifische Kabellösungen auf Anfrage erhältlich

Produkte ansehen

Field Attachable Solder

Vor Ort anbringbare Löteimerlösungen für höchste Flexibilität in Ihrer Anwendung.

Feldkonfektionierbar
Flexibel einsetzbar für Ihren Anwendungsfall
Stecker & Buchse
Überwurfmuttern aus Metall und Kunststoff
Polzahlen: 4, 5 und 8
IP68 Schutzart

Produkte ansehen

Applikationen

M12 A-kodiert im Ethernet-over-Twisted-Pair Physical Layer

Ethernet over Twisted Pair (EOTP) ist eine der wichtigsten physikalischen Schichten für Ethernet und eine beträchtliche Anzahl von Industrieprotokollen arbeitet mit den Standards für Ethernet-Datenverbindungen und physikalische Schichten. M12 ist jedoch nicht der ursprüngliche Steckverbinder, auf dem die EOTP-Schnittstelle entwickelt wurde, sondern kann in verschiedenen Anpassungen verwendet werden, wie z. B.:

10BASE-T
100BASE-T
Höhere BASE-T

M12 A-Codiert im IO-Link Physical Layer

IO-Link ist ein standardisiertes digitales Datenübertragungs- und Stromversorgungsprotokoll zwischen einem programmierbaren Hub und Sensoren oder Aktoren in der Peripherie.M12 A-kodierte Steckverbinder können verwendet werden für:

Klasse A mit einem 3-Draht-Kabel
Klasse B mit einem 5-Draht-Kabel

M12 A-kodiert im USB 2.0 Physical Layer

Der Universal Serial Bus ist eine der am häufigsten verwendeten Verbindungsebenen auf dem Markt. USB in seiner 2.0-Version kann als Stromversorgung und Hochgeschwindigkeits-Datenbus verwendet werden. M12 A-kodierte Rundsteckverbinder können verwendet werden, um ein USB 2.0-Kabel mechanisch stabiler zu machen.
