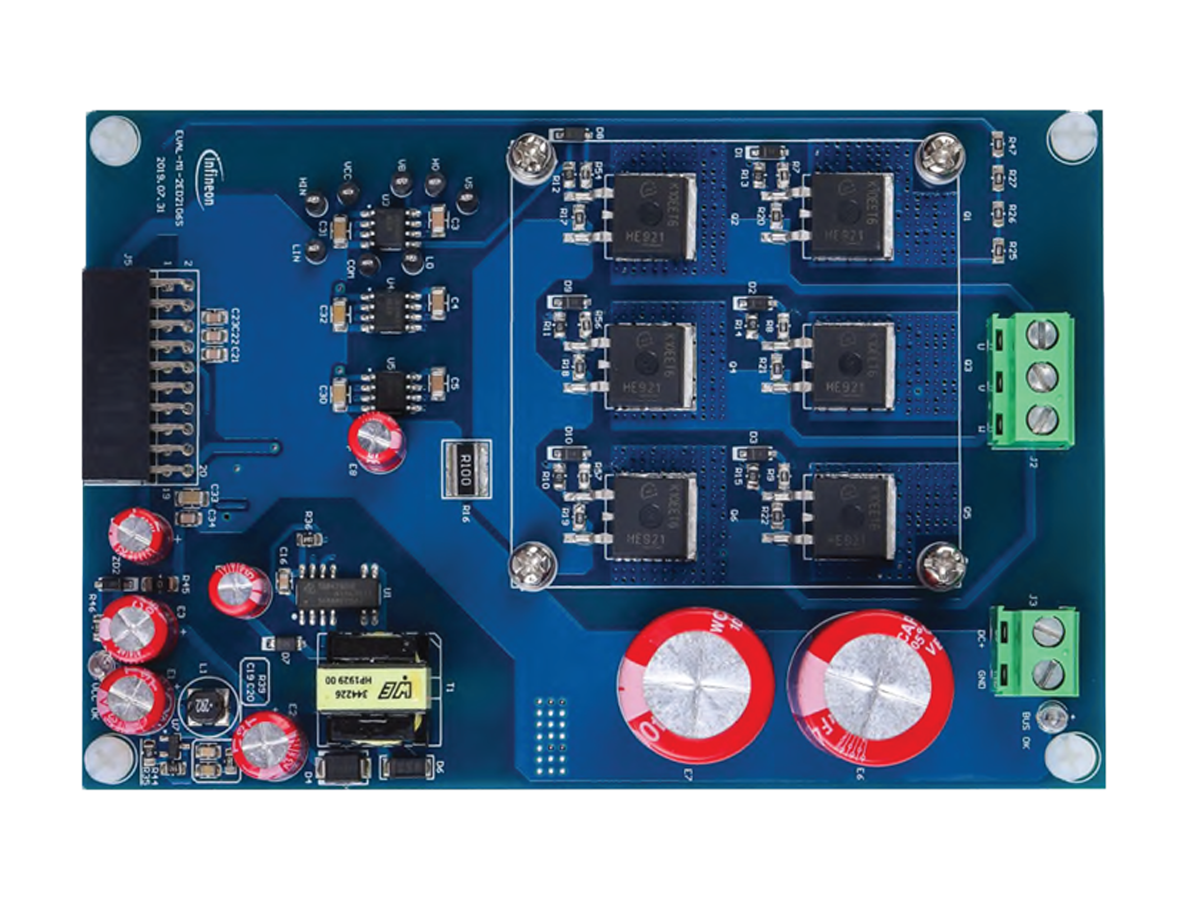

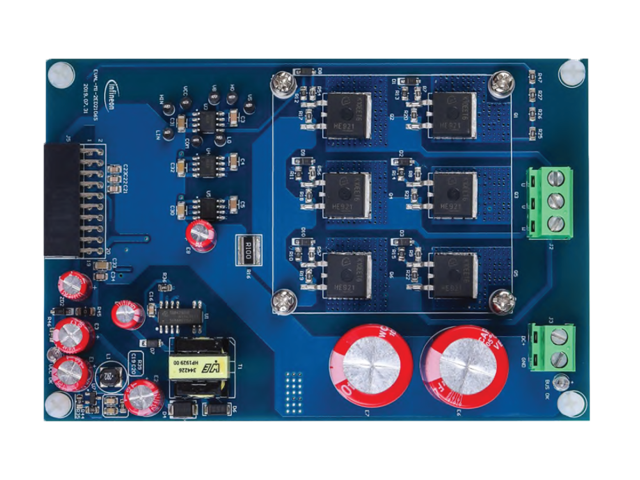

Infineon Technologies 2ED2106S06F | Demoboard EVAL-M1-2ED2106S
2ED2106S06F Evaluation board for BLDC motor drives
Details
| Topologie | Sonstige Topologie |
| Eingangsspannung | 310-380 V |
| Ausgang 1 | 1.6 A |
| IC-Revision | 1.0 |
Beschreibung
The power stage of the evaluation board EVAL-M1-2ED2106S consists of a three-phase inverter with a singleshunt configuration, which is widely used for the BLDC motor drive in home appliances. The 650 V SOI gate driver 2ED2106S06F is highlighted in the board. Different from traditional drivers with junction isolated (JI) technology, the SOI gate driver shows the benefits of a simpler design by integrating the boot strap diode, and there is higher tolerance of the negative VS due to the SOI technology inherently.
Eigenschaften
- Three-phase inverter with single-shunt configuration, suitable for home appliance applications
- DC voltage input that can come directly from the rectified DC voltage of single-phase 230 VAC input
- 650 V SOI gate driver 2ED2106S06F with large negative VS tolerance
- 10 A/650 V rated IGBT6 IKB10N65ET6 with a better thermal performance
- The board can run a BLDC motor by connecting to an external control board EVAL-M1-101T
- Auxiliary power supply is included in the board

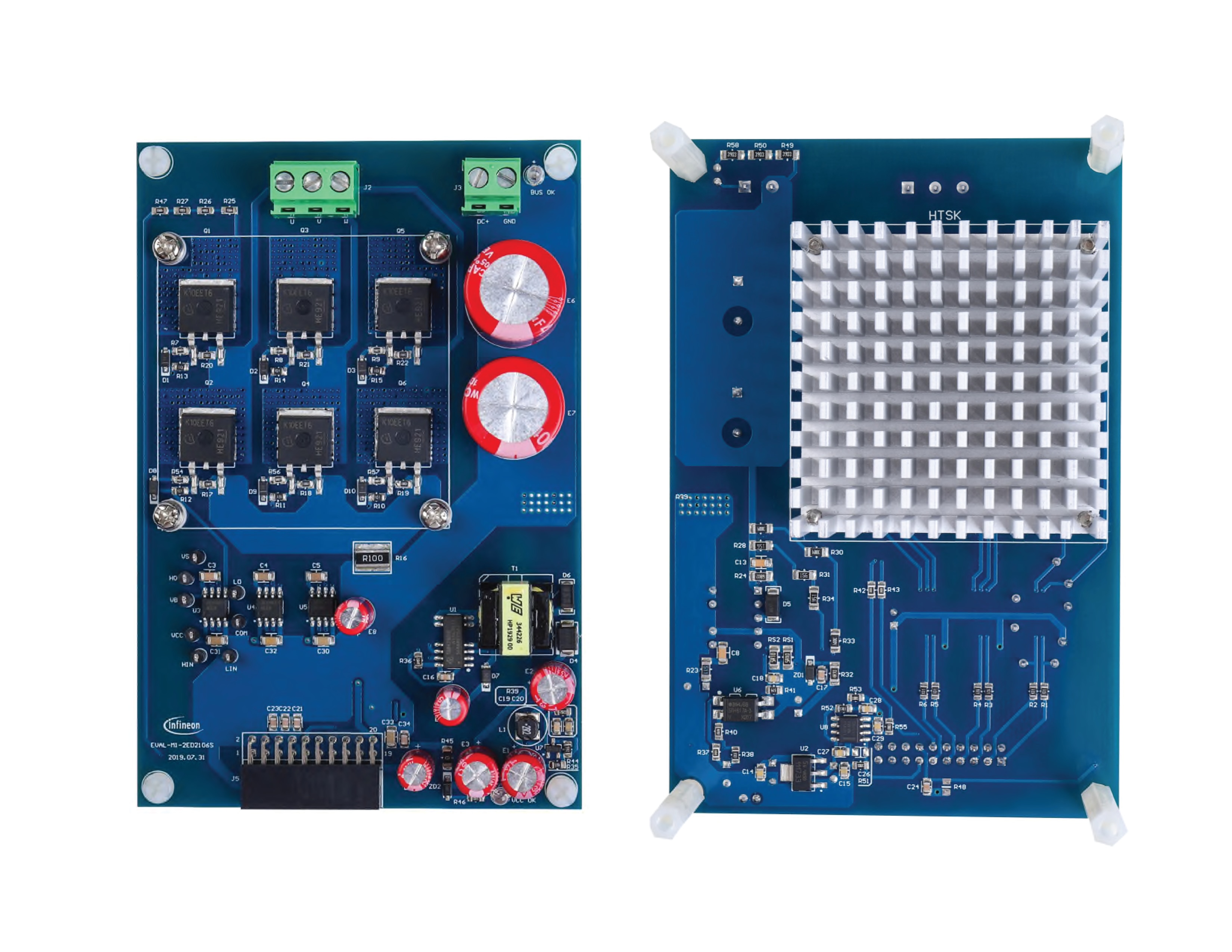

- Natural cooling with a heatsink is installed on bottom side
