WRIS-PSMC Metallplattenwiderstand

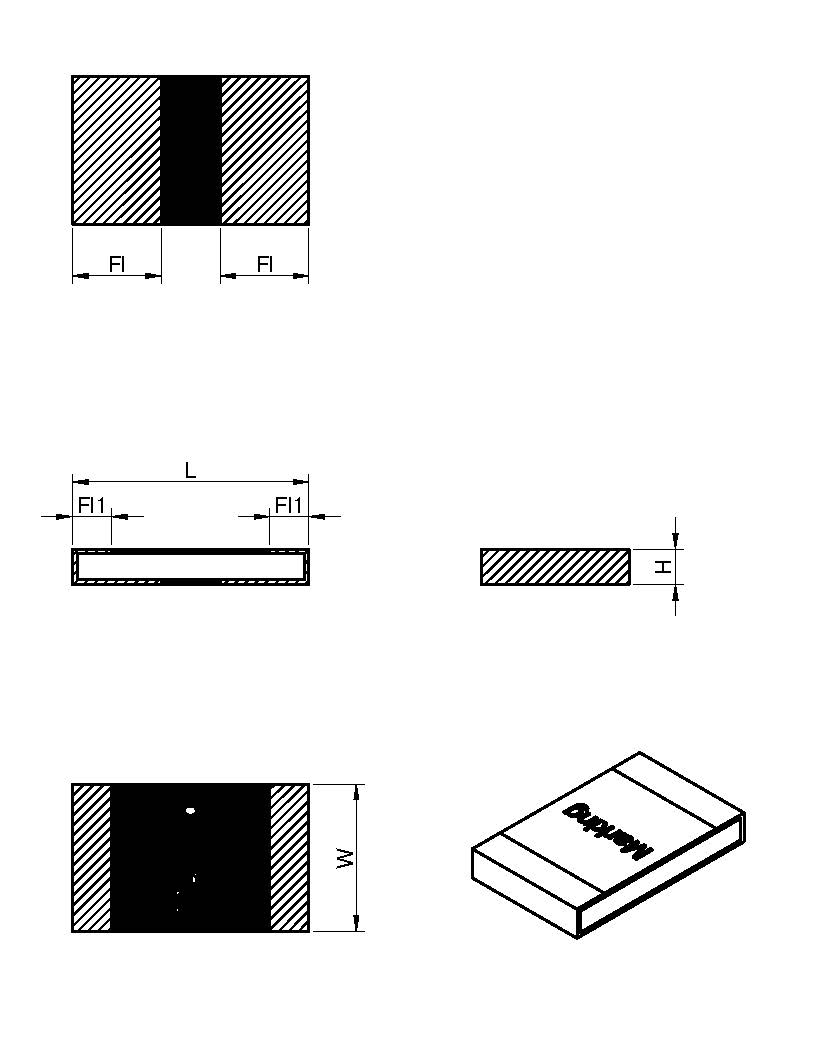

Bauform	Maße	L (mm)	B (mm)	Montageart
2512		6.3	3.1	SMT

Merkmale

Produktserie für die Strommessung bis zu 2 W
Montagetyp: SMT-Chip (Standard-Terminal)
Widerstandsbereich: 2 mΩ ‒ 10 mΩ
Widerstandstoleranz: ±1%; ±5%
Nennleistung: 2 W
TCR: ±100 ppm/°C
Betriebstemperatur: -55 °C bis +155 °C
Bauform: 2512
Empfohlenes Lötverfahren: Reflow-Löten

Anwendung

Zündspule & Zünder
Motorsteuerung
Wechselrichter
Akku-Pack

Artikeldaten

2512

Alle zurücksetzen

Artikeldaten filtern

Artikel in 1 Produktserien anzeigen

Artikel in 1 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	R	Tol. R	P_Rated(W)	TCR(ppm/ °C)	TCR(ppm/ °C)	I_R(A)	L(mm)	B(mm)	H(mm)	Design Kit
580070763001	2 mΩ, ±1%, 2 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-PSMC (rev25a).IntLib \| 145 KB CDS Cadence_WRIS-PSMC (rev19a).zip \| 606.7 KB EAG Eagle_WRIS-PSMC (rev19a).lbr \| 19.1 KB KIC KiCad_WRIS-PSMC (rev25b).zip \| 207 KB CAD-Dateien ZIP 3D 3D_580070763001 (rev1).pdf \| 67.5 KB IGS IGS_580070763001 (rev1).igs \| 763.6 KB STP STP_580070763001 (rev1).stp \| 233.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand2 mΩ	Widerstand±1%	Nennleistung2 W	Temperaturkoeffizient von Widerständen (min.)-100 ppm/ °C	Temperaturkoeffizient von Widerständen (max.)100 ppm/ °C	Nennstrom31.62 A	Länge6.3 mm	Breite3.1 mm	Höhe0.58 mm	Design Kit –
580070763021	2 mΩ, ±5%, 2 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-PSMC (rev25a).IntLib \| 145 KB CDS Cadence_WRIS-PSMC (rev19a).zip \| 606.7 KB EAG Eagle_WRIS-PSMC (rev19a).lbr \| 19.1 KB KIC KiCad_WRIS-PSMC (rev25b).zip \| 207 KB CAD-Dateien ZIP 3D 3D_580070763021 (rev1).pdf \| 67.5 KB IGS IGS_580070763021 (rev1).igs \| 763.6 KB STP STP_580070763021 (rev1).stp \| 233.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand2 mΩ	Widerstand±5%	Nennleistung2 W	Temperaturkoeffizient von Widerständen (min.)100 ppm/ °C	Temperaturkoeffizient von Widerständen (max.)100 ppm/ °C	Nennstrom31.62 A	Länge6.3 mm	Breite3.1 mm	Höhe0.58 mm	Design Kit 560000
580070763005	5 mΩ, ±1%, 2 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-PSMC (rev25a).IntLib \| 145 KB CDS Cadence_WRIS-PSMC (rev19a).zip \| 606.7 KB EAG Eagle_WRIS-PSMC (rev19a).lbr \| 19.1 KB KIC KiCad_WRIS-PSMC (rev25b).zip \| 207 KB CAD-Dateien ZIP 3D 3D_580070763005 (rev1).pdf \| 65 KB IGS IGS_580070763005 (rev1).igs \| 763.6 KB STP STP_580070763005 (rev1).stp \| 232.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand5 mΩ	Widerstand±1%	Nennleistung2 W	Temperaturkoeffizient von Widerständen (min.)-100 ppm/ °C	Temperaturkoeffizient von Widerständen (max.)100 ppm/ °C	Nennstrom20 A	Länge6.3 mm	Breite3.1 mm	Höhe0.51 mm	Design Kit –
580070763010	10 mΩ, ±1%, 2 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-PSMC (rev25a).IntLib \| 145 KB CDS Cadence_WRIS-PSMC (rev19a).zip \| 606.7 KB EAG Eagle_WRIS-PSMC (rev19a).lbr \| 19.1 KB KIC KiCad_WRIS-PSMC (rev25b).zip \| 207 KB CAD-Dateien ZIP 3D 3D_580070763010 (rev1).pdf \| 64.8 KB IGS IGS_580070763010 (rev1).igs \| 762.5 KB STP STP_580070763010 (rev1).stp \| 232.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand10 mΩ	Widerstand±1%	Nennleistung2 W	Temperaturkoeffizient von Widerständen (min.)-100 ppm/ °C	Temperaturkoeffizient von Widerständen (max.)100 ppm/ °C	Nennstrom14.14 A	Länge6.3 mm	Breite3.1 mm	Höhe0.35 mm	Design Kit –
