WL-SMCW SMT Mono-color Chip LED Waterclear

Bauform	L (mm)	B (mm)	H (mm)	Montageart
0603	1.6	0.8	-	SMT
ERW.0603 dome	1.6	0.8	0.95	SMT
0603 superflat	1.6	0.8	0.25	SMT

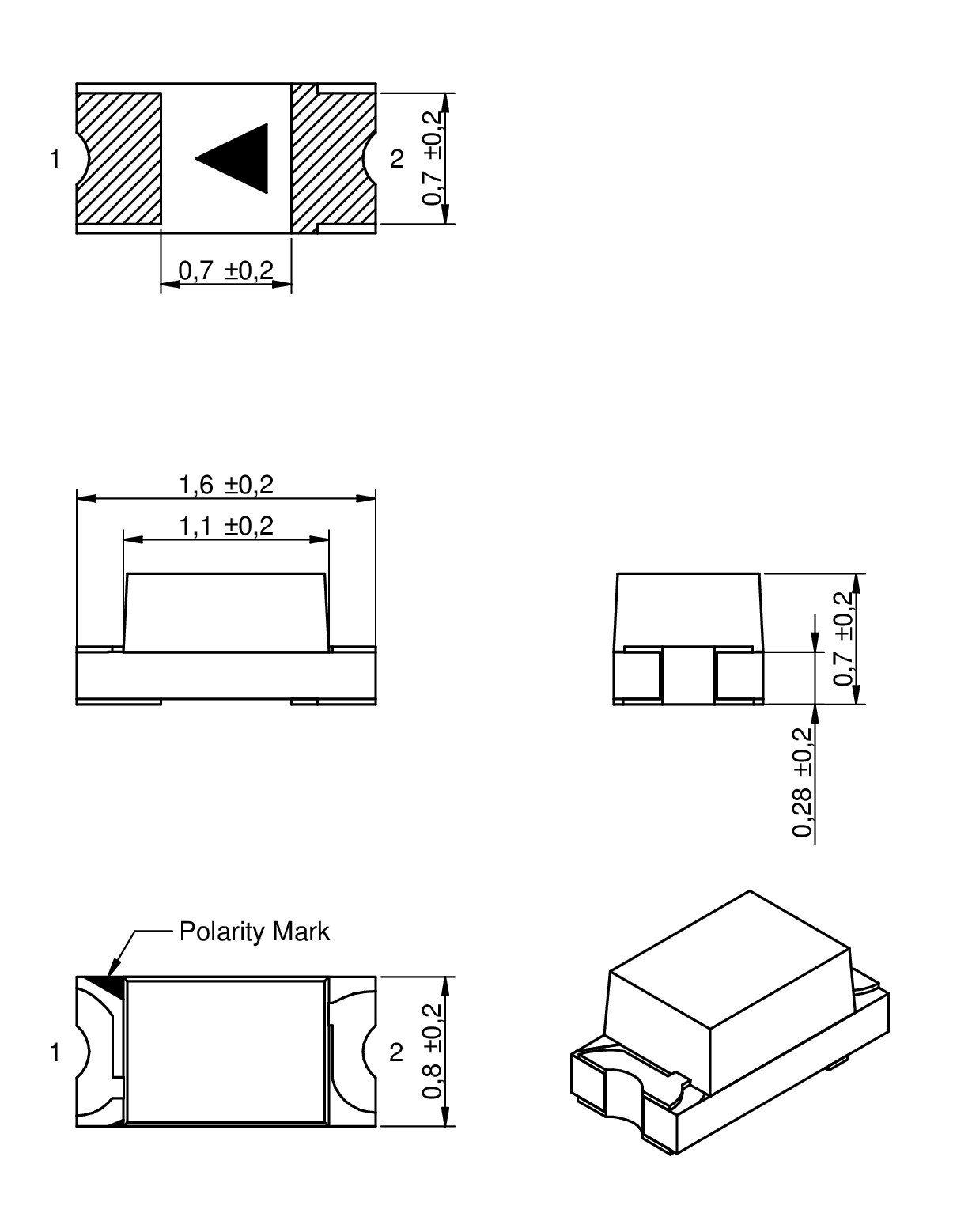

0603 Advance	1.6	0.8	0.7	SMT

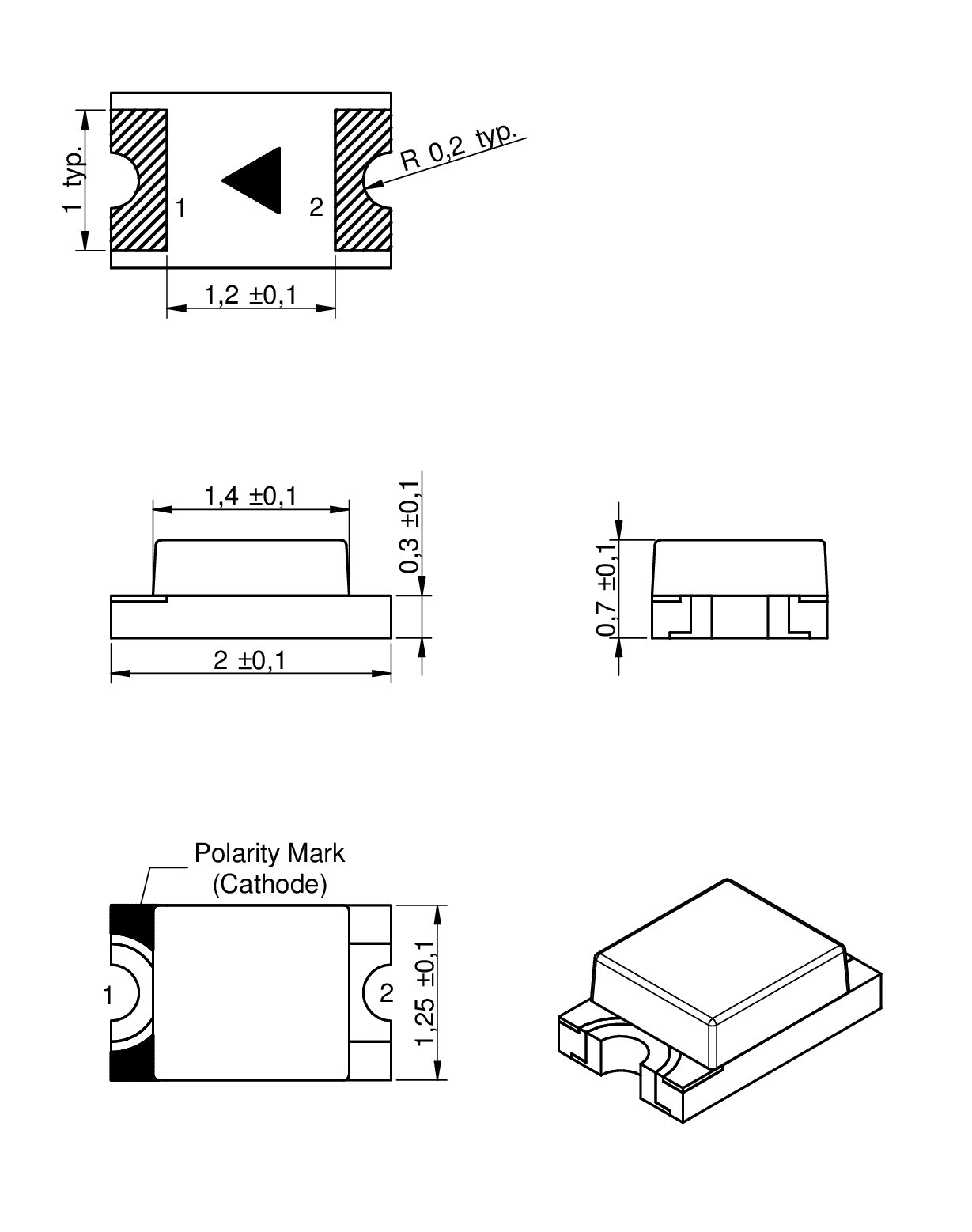

0805	2	1.25	0.7	SMT

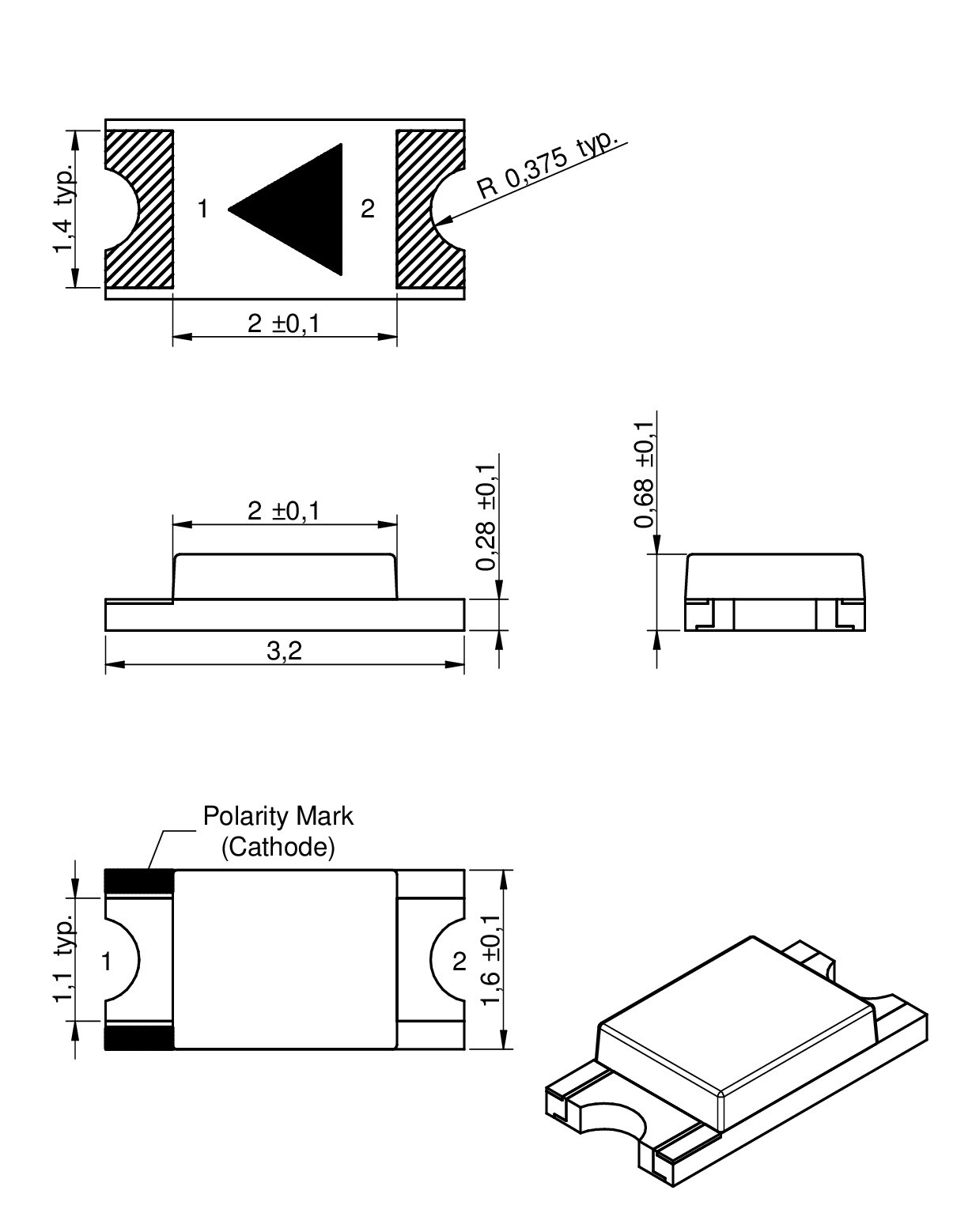

1206	3.2	1.6	0.68	SMT
1206 Innerlens	3.2	1.6	1.1	SMT

LTSpice-Dateien

LT
LTSpice_WL-SMCW (rev24b).zip
|
2.7 KB

Merkmale

Geringer Energieverbrauch
Hohe Zuverlässigkeit
Geringer Schutzstrombedarf
Schnellwechseln
Keine UV / IR-Strahlung
Kleinste SMT LED mit außergewöhnlicher Helligkeit
Aufsicht / Draufsicht / Ansicht von oben
Weiter Abstrahlungswinkel
verbesserte Lötbarkeit
Wärmeableitung

Anwendung

Hintergrundbeleuchtung Tastaturen von Mobilfunkgeräte und tragbaren Geräten
In- und Outdoor Informationstafeln
Kontrastarme Hintergrundbeleuchtung für LCD, Schalter und Symbole
Anzeigen für industrielle und Verkehrskontrollsysteme
Miniaturfarbeffekte
Fußgängersignale
Optische Anzeigen
Tabellarische Hintergrundbeleuchtung: LCD, Telefontasten, Netzschalter, Übersichtstafeln
Innenraum Bildschirme
Signale
Identifikatoren
Hintergrundbeleuchtung für Automobil-DVD-Player
Allgemeinbeleuchtung mit LED
Spielzeug

Artikeldaten

Alle

0603

0603 dome

0603 superflat

0603 Advance

0805

1206

1206 Innerlens

Alle zurücksetzen

Artikeldaten filtern

Artikel in 7 Produktserien anzeigen

Artikel in 7 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Dom typ.}(nm)	Farbe	λ_{Peak typ.}(nm)	I_{V typ.}(mcd)	V_{F typ.}(V)	Chiptechnologie	2θ_{50% typ.}(°)	Design Kit	Demoboard
150060BS75000	470 nm, Blau, 465 nm	Simulation	Downloads27 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D 150060xS75000_3D (rev1).pdf \| 35.9 KB IGS 150060xS75000 (rev1).igs \| 314.9 KB STP 150060xS75000 (rev1).stp \| 135.1 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Strahldaten ASA ASAP-and-APEX_dis_150060BS75000_5M (rev1p0).zip \| 120.7 MB COD CodeV_ray_150060BS75000_5M (rev1p0).zip \| 120.7 MB FRE Fred_dat_150060BS75000_5M (rev1p0).zip \| 120.7 MB FRE Fred_txt_150060BS75000_5M (rev1p0).zip \| 189.6 MB LIG LightTools_ray_150060BS75000_5M (rev1p0).zip \| 120.7 MB LIG LightTools_txt_150060BS75000_5M (rev1p0).zip \| 189.6 MB LUC LucidShape_ray_150060BS75000_5M (rev1p0).zip \| 120.7 MB LUC LucidShape_txt_150060BS75000_5M (rev1p0).zip \| 189.6 MB OPT OpTaliX_txt_150060BS75000_5M (rev1p0).zip \| 189.6 MB OPT OptiCAD_dat_150060BS75000_5M (rev1p0).zip \| 120.7 MB OPT OptiCAD_txt_150060BS75000_5M (rev1p0).zip \| 189.6 MB OPT optalix_DIS_150060BS75000_5M (rev1p0).zip \| 120.7 MB RIR Photopia_rir_150060BS75000_5M (rev1p0).zip \| 120.7 MB SIM Simulux_ray_150060BS75000_5M (rev1p0).zip \| 120.7 MB SPE Speos_ray_150060BS75000_5M (rev1p0).zip \| 125.5 MB SRC Lucaray-maker_src_150060BS75000_5M (rev1p0).zip \| 120.7 MB TRA TracePro_txt_150060BS75000_5M (rev1p0).zip \| 189.6 MB ZEM ZemaxBin_dat_150060BS75000_5M (rev1p0).zip \| 120.7 MB ZEM Zemax_dat_150060BS75000_5M (rev1p0).zip \| 189.6 MB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-0603 (rev1).pdf \| 964.2 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]470 nm	FarbeBlau	Spitzen-Wellenlänge [typ.]465 nm	Lichtstärke [typ.]145 mcd	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard 9999003
150080BS75000	470 nm, Blau, 465 nm	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D 150080xS75000_3D (rev1).pdf \| 58.9 KB IGS 150080xS75000 (rev1).igs \| 546.4 KB STP 150080xxS75000 (rev1).stp \| 139 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]470 nm	FarbeBlau	Spitzen-Wellenlänge [typ.]465 nm	Lichtstärke [typ.]145 mcd	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard 9999003
150120BS75000	470 nm, Blau, 465 nm	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D 150120xS75000_3D (rev1).pdf \| 43.7 KB IGS 150120xS75000 (rev1).igs \| 393.6 KB STP 150120xS75000 (rev1).stp \| 106.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]470 nm	FarbeBlau	Spitzen-Wellenlänge [typ.]465 nm	Lichtstärke [typ.]145 mcd	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard 9999003
150060BS75020	470 nm, Blau, 465 nm	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D 150060xx75020_3D (rev1).pdf \| 68.9 KB IGS 150060xx75020 (rev1).igs \| 621.1 KB STP 150060xx75020 (rev1).stp \| 170.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]470 nm	FarbeBlau	Spitzen-Wellenlänge [typ.]465 nm	Lichtstärke [typ.]150 mcd	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard –
150060BS84000	470 nm, Blau, 465 nm	Simulation	Downloads27 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D 150060xx83000_3D (rev1).pdf \| 83.3 KB IGS 150060xx83000 (rev1).igs \| 437.5 KB STP 150060xx83000 (rev1).stp \| 121 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Strahldaten ASA ASAP-and-APEX_dis_150060BS84000_5M (rev1p0).zip \| 120.4 MB COD CodeV_ray_150060BS84000_5M (rev1p0).zip \| 120.4 MB FRE Fred_dat_150060BS84000_5M (rev1p0).zip \| 120.4 MB FRE Fred_txt_150060BS84000_5M (rev1p0).zip \| 189.3 MB LIG LightTools_ray_150060BS84000_5M (rev1p0).zip \| 120.4 MB LIG LightTools_txt_150060BS84000_5M (rev1p0).zip \| 189.3 MB LUC LucidShape_ray_150060BS84000_5M (rev1p0).zip \| 120.4 MB LUC LucidShape_txt_150060BS84000_5M (rev1p0).zip \| 189.3 MB OPT OpTaliX_txt_150060BS84000_5M (rev1p0).zip \| 189.4 MB OPT OptiCAD_dat_150060BS84000_5M (rev1p0).zip \| 120.4 MB OPT OptiCAD_txt_150060BS84000_5M (rev1p0).zip \| 189.3 MB OPT optalix_DIS_150060BS84000_5M (rev1p0).zip \| 120.4 MB RIR Photopia_rir_150060BS84000_5M (rev1p0).zip \| 120.4 MB SIM Simulux_ray_150060BS84000_5M (rev1p0).zip \| 120.4 MB SPE Speos_ray_150060BS84000_5M (rev1p0).zip \| 124.8 MB SRC Lucaray-maker_src_150060BS84000_5M (rev1p0).zip \| 120.4 MB TRA TracePro_txt_150060BS84000_5M (rev1p0).zip \| 189.3 MB ZEM ZemaxBin_dat_150060BS84000_5M (rev1p0).zip \| 120.4 MB ZEM Zemax_dat_150060BS84000_5M (rev1p0).zip \| 189.3 MB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-0603_DOME (rev1).pdf \| 964.2 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]470 nm	FarbeBlau	Spitzen-Wellenlänge [typ.]465 nm	Lichtstärke [typ.]560 mcd	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]40 °	Design Kit –	Demoboard –
150060BS75003	470 nm, Blau, 465 nm	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D Download_3D_WL-SMCW_150060xx75003 (rev1).pdf \| 85.2 KB IGS IGS_150060xx75003 (rev1).igs \| 793.5 KB STP STP_150060xx75003 (rev1).stp \| 214.6 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Zertifikate ZIP CER Ir_LED_certificate_WL-SMCW-0603_ADVANCED (rev1).pdf \| 964.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]470 nm	FarbeBlau	Spitzen-Wellenlänge [typ.]465 nm	Lichtstärke [typ.]350 mcd	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit –	Demoboard –
150120BS87000	470 nm, Blau, 465 nm	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D 150120xx87000_3D (rev1).pdf \| 97 KB IGS 150120xx87000 (rev1).igs \| 806.9 KB STP 150120xx87000 (rev1).stp \| 192.4 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-1206_INNERLENS (rev1).pdf \| 964.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]470 nm	FarbeBlau	Spitzen-Wellenlänge [typ.]465 nm	Lichtstärke [typ.]300 mcd	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]70 °	Design Kit –	Demoboard –
150060BS83000	470 nm, Blau, 465 nm	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D 3D_WL-SMCW_150060xx83000 (rev1).pdf \| 83.3 KB IGS IGS_WL-SMCW_150060xx83000 (rev1).igs \| 437.5 KB STP STP_WL-SMCW_150060xx83000 (rev1).stp \| 121 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-0603_DOME (rev1).pdf \| 964.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]470 nm	FarbeBlau	Spitzen-Wellenlänge [typ.]465 nm	Lichtstärke [typ.]1500 mcd	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]30 °	Design Kit –	Demoboard –
150060GS75000	525 nm, Grün, 515 nm	Simulation	Downloads26 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP IGS IGS_150060xS75000 (rev1).igs \| 314.9 KB STP STP_150060xS75000 (rev1).stp \| 135.1 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Strahldaten ASA ASAP-and-APEX_dis_150060GS75000_5M (rev1p0).zip \| 120.7 MB COD CodeV_ray_150060GS75000_5M (rev1p0).zip \| 120.7 MB FRE Fred_dat_150060GS75000_5M (rev1p0).zip \| 120.7 MB FRE Fred_txt_150060GS75000_5M (rev1p0).zip \| 189.4 MB LIG LightTools_ray_150060GS75000_5M (rev1p0).zip \| 120.7 MB LIG LightTools_txt_150060GS75000_5M (rev1p0).zip \| 189.4 MB LUC LucidShape_ray_150060GS75000_5M (rev1p0).zip \| 120.7 MB LUC LucidShape_txt_150060GS75000_5M (rev1p0).zip \| 189.4 MB OPT OpTaliX_txt_150060GS75000_5M (rev1p0).zip \| 189.4 MB OPT OptiCAD_dat_150060GS75000_5M (rev1p0).zip \| 120.7 MB OPT OptiCAD_txt_150060GS75000_5M (rev1p0).zip \| 189.4 MB OPT optalix_DIS_150060GS75000_5M (rev1p0).zip \| 120.7 MB RIR Photopia_rir_150060GS75000_5M (rev1p0).zip \| 120.7 MB SIM Simulux_ray_150060GS75000_5M (rev1p0).zip \| 120.7 MB SPE Speos_ray_150060GS75000_5M (rev1p0).zip \| 125.4 MB SRC Lucaray-maker_src_150060GS75000_5M (rev1p0).zip \| 120.7 MB TRA TracePro_txt_150060GS75000_5M (rev1p0).zip \| 189.4 MB ZEM ZemaxBin_dat_150060GS75000_5M (rev1p0).zip \| 120.7 MB ZEM Zemax_dat_150060GS75000_5M (rev1p0).zip \| 189.4 MB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-0603 (rev1).pdf \| 964.2 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]525 nm	FarbeGrün	Spitzen-Wellenlänge [typ.]515 nm	Lichtstärke [typ.]430 mcd	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard 9999003
150080GS75000	525 nm, Grün, 515 nm	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D Download_3D_150080GS75000 (rev1).pdf \| 54.7 KB IGS Download_IGS_WLSMCW-0805 (rev1).igs \| 546.4 KB STP Download_STP_WL-SMCW-0805 (rev1).stp \| 139 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]525 nm	FarbeGrün	Spitzen-Wellenlänge [typ.]515 nm	Lichtstärke [typ.]450 mcd	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard 9999003
150120GS75000	525 nm, Grün, 515 nm	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D Download_3D_150120GS75000 (rev1).pdf \| 40.3 KB IGS Download_IGS_WL-SMCW-1206 (rev1).igs \| 363.3 KB STP Download_STP_WL-SMCW-1206 (rev1).stp \| 99.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]525 nm	FarbeGrün	Spitzen-Wellenlänge [typ.]515 nm	Lichtstärke [typ.]450 mcd	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard 9999003
150060GS75020	525 nm, Grün, 515 nm	Simulation	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP IGS IGS_WL-SMCW_150060xx75020 (rev1).igs \| 621.1 KB STP STP_WL-SMCW_150060xx75020 (rev1).stp \| 170.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]525 nm	FarbeGrün	Spitzen-Wellenlänge [typ.]515 nm	Lichtstärke [typ.]700 mcd	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard –
150060GS84000	525 nm, Grün, 520 nm	Simulation	Downloads26 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP IGS Download_IGS_150060xx86000 (rev1).igs \| 689.1 KB STP Download_STEP_150060xx86000 (rev1).stp \| 193 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Strahldaten ASA ASAP-and-APEX_dis_150060GS84000_5M (rev1p0).zip \| 120.7 MB COD CodeV_ray_150060GS84000_5M (rev1p0).zip \| 120.7 MB FRE Fred_dat_150060GS84000_5M (rev1p0).zip \| 120.7 MB FRE Fred_txt_150060GS84000_5M (rev1p0).zip \| 189.7 MB LIG LightTools_ray_150060GS84000_5M (rev1p0).zip \| 120.7 MB LIG LightTools_txt_150060GS84000_5M (rev1p0).zip \| 189.7 MB LUC LucidShape_ray_150060GS84000_5M (rev1p0).zip \| 120.7 MB LUC LucidShape_txt_150060GS84000_5M (rev1p0).zip \| 189.7 MB OPT OpTaliX_txt_150060GS84000_5M (rev1p0).zip \| 189.7 MB OPT OptiCAD_dat_150060GS84000_5M (rev1p0).zip \| 120.7 MB OPT OptiCAD_txt_150060GS84000_5M (rev1p0).zip \| 189.7 MB OPT optalix_DIS_150060GS84000_5M (rev1p0).zip \| 120.7 MB RIR Photopia_rir_150060GS84000_5M (rev1p0).zip \| 120.7 MB SIM Simulux_ray_150060GS84000_5M (rev1p0).zip \| 120.7 MB SPE Speos_ray_150060GS84000_5M (rev1p0).zip \| 124.9 MB SRC Lucaray-maker_src_150060GS84000_5M (rev1p0).zip \| 120.7 MB TRA TracePro_txt_150060GS84000_5M (rev1p0).zip \| 189.7 MB ZEM ZemaxBin_dat_150060GS84000_5M (rev1p0).zip \| 120.7 MB ZEM Zemax_dat_150060GS84000_5M (rev1p0).zip \| 189.7 MB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-0603_DOME (rev1).pdf \| 964.2 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]525 nm	FarbeGrün	Spitzen-Wellenlänge [typ.]520 nm	Lichtstärke [typ.]3000 mcd	Durchlassspannung [typ.]3.3 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]40 °	Design Kit –	Demoboard –
150060GS75003	525 nm, Grün, 515 nm	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D Download_dae_gltf_150060GS75003 (rev1).dae \| 258.1 KB IGS Download_igs_150060GS75003 (rev1).igs \| 584.6 KB STP Download_stp_150060GS75003 (rev1).stp \| 152.5 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-0603_ADVANCED (rev1).pdf \| 964.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]525 nm	FarbeGrün	Spitzen-Wellenlänge [typ.]515 nm	Lichtstärke [typ.]1600 mcd	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit –	Demoboard –
150120GS87000	525 nm, Grün, 520 nm	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D 150120xx87000_3D (rev1).pdf \| 97 KB IGS 150120xx87000 (rev1).igs \| 806.9 KB STP 150120xx87000 (rev1).stp \| 192.4 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-1206_INNERLENS (rev1).pdf \| 964.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]525 nm	FarbeGrün	Spitzen-Wellenlänge [typ.]520 nm	Lichtstärke [typ.]700 mcd	Durchlassspannung [typ.]3.3 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]70 °	Design Kit –	Demoboard –
150060GS83000	525 nm, Grün, 520 nm	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D 3D_WL-SMCW_150060xx83000 (rev1).pdf \| 83.3 KB IGS IGS_WL-SMCW_150060xx83000 (rev1).igs \| 437.5 KB STP STP_WL-SMCW_150060xx83000 (rev1).stp \| 121 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Zertifikate ZIP CER IR_LEd_certificate_WL-SMCW-0603_DOME (rev1).pdf \| 964.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]525 nm	FarbeGrün	Spitzen-Wellenlänge [typ.]520 nm	Lichtstärke [typ.]4500 mcd	Durchlassspannung [typ.]3.3 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]30 °	Design Kit –	Demoboard –
150060VS75000	570 nm, Hellgrün, 572 nm	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP IGS IGS_150060xS75000 (rev1).igs \| 314.9 KB STP STP_150060xS75000 (rev1).stp \| 135.1 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-0603 (rev1).pdf \| 964.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]570 nm	FarbeHellgrün	Spitzen-Wellenlänge [typ.]572 nm	Lichtstärke [typ.]40 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard 9999003
150080VS75000	570 nm, Hellgrün, 572 nm	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D Download_3D_150080VS75000 (rev1).pdf \| 54.7 KB IGS Download_IGS_WLSMCW-0805 (rev1).igs \| 546.4 KB STP Download_STP_WL-SMCW-0805 (rev1).stp \| 139 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]570 nm	FarbeHellgrün	Spitzen-Wellenlänge [typ.]572 nm	Lichtstärke [typ.]40 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard 9999003
150120VS75000	570 nm, Hellgrün, 572 nm	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D Download_3D_150120VS75000 (rev1).pdf \| 40.3 KB IGS Download_IGS_WL-SMCW-1206 (rev1).igs \| 363.3 KB STP Download_STP_WL-SMCW-1206 (rev1).stp \| 99.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]570 nm	FarbeHellgrün	Spitzen-Wellenlänge [typ.]572 nm	Lichtstärke [typ.]40 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard 9999003
150060VS75020	570 nm, Hellgrün, 572 nm	Simulation	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP IGS IGS_WL-SMCW_150060xx75020 (rev1).igs \| 621.1 KB STP STP_WL-SMCW_150060xx75020 (rev1).stp \| 170.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]570 nm	FarbeHellgrün	Spitzen-Wellenlänge [typ.]572 nm	Lichtstärke [typ.]50 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard –
150060VS75003	570 nm, Hellgrün, 572 nm	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D Download_3D_WL-SMCW_150060xx75003 (rev1).pdf \| 85.2 KB IGS IGS_150060xx75003 (rev1).igs \| 793.5 KB STP STP_150060xx75003 (rev1).stp \| 214.6 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-0603_ADVANCED (rev1).pdf \| 964.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]570 nm	FarbeHellgrün	Spitzen-Wellenlänge [typ.]572 nm	Lichtstärke [typ.]100 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit –	Demoboard –
150060VS83000	570 nm, Hellgrün, 565 nm	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D 3D_WL-SMCW_150060xx83000 (rev1).pdf \| 83.3 KB IGS IGS_WL-SMCW_150060xx83000 (rev1).igs \| 437.5 KB STP STP_WL-SMCW_150060xx83000 (rev1).stp \| 121 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-0603_DOME (rev1).pdf \| 964.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]570 nm	FarbeHellgrün	Spitzen-Wellenlänge [typ.]565 nm	Lichtstärke [typ.]300 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]30 °	Design Kit –	Demoboard –
150060VS86000	573 nm, Hellgrün, 575 nm	Simulation	Downloads26 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP IGS Download_IGS_150060xx86000 (rev1).igs \| 689.1 KB STP Download_STEP_150060xx86000 (rev1).stp \| 193 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Strahldaten ASA ASAP-and-APEX_dis_150060VS86000_5M (rev2p0).zip \| 120 MB COD CodeV_ray_150060VS86000_5M (rev2p0).zip \| 120 MB FRE Fred_dat_150060VS86000_5M (rev2p0).zip \| 120 MB FRE Fred_txt_150060VS86000_5M (rev2p0).zip \| 189.1 MB LIG LightTools_ray_150060VS86000_5M (rev2p0).zip \| 120 MB LIG LightTools_txt_150060VS86000_5M (rev2p0).zip \| 189 MB LUC LucidShape_ray_150060VS86000_5M (rev2p0).zip \| 120 MB LUC LucidShape_txt_150060VS86000_5M (rev2p0).zip \| 189 MB OPT OpTaliX_txt_150060VS86000_5M (rev2p0).zip \| 189 MB OPT OptiCAD_dat_150060VS86000_5M (rev2p0).zip \| 120 MB OPT OptiCAD_txt_150060VS86000_5M (rev2p0).zip \| 189 MB OPT optalix_DIS_150060VS86000_5M (rev2p0).zip \| 120 MB RIR Photopia_rir_150060VS86000_5M (rev2p0).zip \| 120 MB SIM Simulux_ray_150060VS86000_5M (rev2p0).zip \| 120 MB SPE Speos_ray_150060VS86000_5M (rev2p0).zip \| 123.8 MB SRC Lucaray-maker_src_150060VS86000_5M (rev2p0).zip \| 120 MB TRA TracePro_txt_150060VS86000_5M (rev2p0).zip \| 189 MB ZEM ZemaxBin_dat_150060VS86000_5M (rev2p0).zip \| 120 MB ZEM Zemax_dat_150060VS86000_5M (rev2p0).zip \| 189 MB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-0603_DOME (rev1).pdf \| 964.2 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]573 nm	FarbeHellgrün	Spitzen-Wellenlänge [typ.]575 nm	Lichtstärke [typ.]300 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]60 °	Design Kit –	Demoboard –
150120VS87000	573 nm, Hellgrün, 575 nm	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D 150120xx87000_3D (rev1).pdf \| 97 KB IGS 150120xx87000 (rev1).igs \| 806.9 KB STP 150120xx87000 (rev1).stp \| 192.4 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-1206_INNERLENS (rev1).pdf \| 964.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]573 nm	FarbeHellgrün	Spitzen-Wellenlänge [typ.]575 nm	Lichtstärke [typ.]150 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]70 °	Design Kit –	Demoboard –
150060YS83000	585 nm, Gelb, 590 nm	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D 3D_WL-SMCW_150060xx83000 (rev1).pdf \| 83.3 KB IGS IGS_WL-SMCW_150060xx83000 (rev1).igs \| 437.5 KB STP STP_WL-SMCW_150060xx83000 (rev1).stp \| 121 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-0603_DOME (rev1).pdf \| 964.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]585 nm	FarbeGelb	Spitzen-Wellenlänge [typ.]590 nm	Lichtstärke [typ.]650 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]30 °	Design Kit –	Demoboard –
150060YS86000	589 nm, Gelb, 591 nm	Simulation	Downloads26 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP IGS Download_IGS_150060xx86000 (rev1).igs \| 689.1 KB STP Download_STEP_150060xx86000 (rev1).stp \| 193 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Strahldaten ASA ASAP-and-APEX_dis_150060YS86000_5M (rev1p0).zip \| 120.6 MB COD CodeV_ray_150060YS86000_5M (rev1p0).zip \| 120.6 MB FRE Fred_dat_150060YS86000_5M (rev1p0).zip \| 120.6 MB FRE Fred_txt_150060YS86000_5M (rev1p0).zip \| 189.1 MB LIG LightTools_ray_150060YS86000_5M (rev1p0).zip \| 120.6 MB LIG LightTools_txt_150060YS86000_5M (rev1p0).zip \| 189.1 MB LUC LucidShape_ray_150060YS86000_5M (rev1p0).zip \| 120.6 MB LUC LucidShape_txt_150060YS86000_5M (rev1p0).zip \| 189.1 MB OPT OpTaliX_txt_150060YS86000_5M (rev1p0).zip \| 189.1 MB OPT OptiCAD_dat_150060YS86000_5M (rev1p0).zip \| 120.6 MB OPT OptiCAD_txt_150060YS86000_5M (rev1p0).zip \| 189.1 MB OPT optalix_DIS_150060YS86000_5M (rev1p0).zip \| 120.6 MB RIR Photopia_rir_150060YS86000_5M (rev1p0).zip \| 120.6 MB SIM Simulux_ray_150060YS86000_5M (rev1p0).zip \| 120.6 MB SPE Speos_ray_150060YS86000_5M (rev1p0).zip \| 124.4 MB SRC Lucaray-maker_src_150060YS86000_5M (rev1p0).zip \| 120.6 MB TRA TracePro_txt_150060YS86000_5M (rev1p0).zip \| 189.1 MB ZEM ZemaxBin_dat_150060YS86000_5M (rev1p0).zip \| 120.6 MB ZEM Zemax_dat_150060YS86000_5M (rev1p0).zip \| 189.1 MB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-0603_DOME (rev1).pdf \| 964.2 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]589 nm	FarbeGelb	Spitzen-Wellenlänge [typ.]591 nm	Lichtstärke [typ.]450 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]60 °	Design Kit –	Demoboard –
150120YS87000	589 nm, Gelb, 591 nm	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D 150120xx87000_3D (rev1).pdf \| 97 KB IGS 150120xx87000 (rev1).igs \| 806.9 KB STP 150120xx87000 (rev1).stp \| 192.4 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-1206_INNERLENS (rev1).pdf \| 964.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]589 nm	FarbeGelb	Spitzen-Wellenlänge [typ.]591 nm	Lichtstärke [typ.]350 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]70 °	Design Kit –	Demoboard –
150060YS75000	590 nm, Gelb, 595 nm	Simulation	Downloads26 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP IGS IGS_150060xS75000 (rev1).igs \| 314.9 KB STP STP_150060xS75000 (rev1).stp \| 135.1 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Strahldaten ASA ASAP-and-APEX_dis_150060YS75000_5M (rev1p0).zip \| 121.1 MB COD CodeV_ray_150060YS75000_5M (rev1p0).zip \| 121.1 MB FRE Fred_dat_150060YS75000_5M (rev1p0).zip \| 121.1 MB FRE Fred_txt_150060YS75000_5M (rev1p0).zip \| 189.9 MB LIG LightTools_ray_150060YS75000_5M (rev1p0).zip \| 121.1 MB LIG LightTools_txt_150060YS75000_5M (rev1p0).zip \| 189.9 MB LUC LucidShape_ray_150060YS75000_5M (rev1p0).zip \| 121.1 MB LUC LucidShape_txt_150060YS75000_5M (rev1p0).zip \| 189.8 MB OPT OpTaliX_txt_150060YS75000_5M (rev1p0).zip \| 189.9 MB OPT OptiCAD_dat_150060YS75000_5M (rev1p0).zip \| 121.1 MB OPT OptiCAD_txt_150060YS75000_5M (rev1p0).zip \| 189.8 MB OPT optalix_DIS_150060YS75000_5M (rev1p0).zip \| 121.1 MB RIR Photopia_rir_150060YS75000_5M (rev1p0).zip \| 121.1 MB SIM Simulux_ray_150060YS75000_5M (rev1p0).zip \| 121.1 MB SPE Speos_ray_150060YS75000_5M (rev1p0).zip \| 125.7 MB SRC Lucaray-maker_src_150060YS75000_5M (rev1p0).zip \| 121.1 MB TRA TracePro_txt_150060YS75000_5M (rev1p0).zip \| 189.9 MB ZEM ZemaxBin_dat_150060YS75000_5M (rev1p0).zip \| 121.1 MB ZEM Zemax_dat_150060YS75000_5M (rev1p0).zip \| 189.8 MB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-0603 (rev1).pdf \| 964.2 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]590 nm	FarbeGelb	Spitzen-Wellenlänge [typ.]595 nm	Lichtstärke [typ.]120 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard 9999003
150080YS75000	590 nm, Gelb, 595 nm	Simulation	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP IGS Download_IGS_WLSMCW-0805 (rev1).igs \| 546.4 KB STP Download_STP_WL-SMCW-0805 (rev1).stp \| 139 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]590 nm	FarbeGelb	Spitzen-Wellenlänge [typ.]595 nm	Lichtstärke [typ.]120 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard 9999003
150120YS75000	590 nm, Gelb, 595 nm	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D Download_3D_150120YS75000 (rev1).pdf \| 40.3 KB IGS Download_IGS_WL-SMCW-1206 (rev1).igs \| 363.3 KB STP Download_STP_WL-SMCW-1206 (rev1).stp \| 99.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]590 nm	FarbeGelb	Spitzen-Wellenlänge [typ.]595 nm	Lichtstärke [typ.]120 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard 9999003
150060YS75020	590 nm, Gelb, 595 nm	Simulation	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP IGS IGS_WL-SMCW_150060xx75020 (rev1).igs \| 621.1 KB STP STP_WL-SMCW_150060xx75020 (rev1).stp \| 170.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]590 nm	FarbeGelb	Spitzen-Wellenlänge [typ.]595 nm	Lichtstärke [typ.]130 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard –
150060YS75003	590 nm, Gelb, 595 nm	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D Download_3D_WL-SMCW_150060xx75003 (rev1).pdf \| 85.2 KB IGS IGS_150060xx75003 (rev1).igs \| 793.5 KB STP STP_150060xx75003 (rev1).stp \| 214.6 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-0603_ADVANCED (rev1).pdf \| 964.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]590 nm	FarbeGelb	Spitzen-Wellenlänge [typ.]595 nm	Lichtstärke [typ.]550 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit –	Demoboard –
150120AS75000	605 nm, Bernstein, 610 nm	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D Download_3D_150120AS75000 (rev1).pdf \| 40.3 KB IGS Download_IGS_WL-SMCW-1206 (rev1).igs \| 363.3 KB STP Download_STP_WL-SMCW-1206 (rev1).stp \| 99.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]605 nm	FarbeBernstein	Spitzen-Wellenlänge [typ.]610 nm	Lichtstärke [typ.]140 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard 9999003
150060AS75000	605 nm, Bernstein, 610 nm	Simulation	Downloads26 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP IGS IGS_150060xS75000 (rev1).igs \| 314.9 KB STP STP_150060xS75000 (rev1).stp \| 135.1 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Strahldaten ASA ASAP-and-APEX_dis_150060AS75000_5M (rev1p0).zip \| 121 MB COD CodeV_ray_150060AS75000_5M (rev1p0).zip \| 121 MB FRE Fred_dat_150060AS75000_5M (rev1p0).zip \| 121 MB FRE Fred_txt_150060AS75000_5M (rev1p0).zip \| 189.2 MB LIG LightTools_ray_150060AS75000_5M (rev1p0).zip \| 121 MB LIG LightTools_txt_150060AS75000_5M (rev1p0).zip \| 189.2 MB LUC LucidShape_ray_150060AS75000_5M (rev1p0).zip \| 121 MB LUC LucidShape_txt_150060AS75000_5M (rev1p0).zip \| 189.1 MB OPT OpTaliX_txt_150060AS75000_5M (rev1p0).zip \| 189.2 MB OPT OptiCAD_dat_150060AS75000_5M (rev1p0).zip \| 121 MB OPT OptiCAD_txt_150060AS75000_5M (rev1p0).zip \| 189.1 MB OPT optalix_DIS_150060AS75000_5M (rev1p0).zip \| 121 MB RIR Photopia_rir_150060AS75000_5M (rev1p0).zip \| 121 MB SIM Simulux_ray_150060AS75000_5M (rev1p0).zip \| 121 MB SPE Speos_ray_150060AS75000_5M (rev1p0).zip \| 125.6 MB SRC Lucaray-maker_src_150060AS75000_5M (rev1p0).zip \| 121 MB TRA TracePro_txt_150060AS75000_5M (rev1p0).zip \| 189.2 MB ZEM ZemaxBin_dat_150060AS75000_5M (rev1p0).zip \| 121 MB ZEM Zemax_dat_150060AS75000_5M (rev1p0).zip \| 189.1 MB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-0603 (rev1).pdf \| 964.2 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]605 nm	FarbeBernstein	Spitzen-Wellenlänge [typ.]610 nm	Lichtstärke [typ.]130 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard 9999003
150080AS75000	605 nm, Bernstein, 610 nm	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D Download_3D_150080AS75000 (rev1).pdf \| 54.7 KB IGS Download_IGS_WLSMCW-0805 (rev1).igs \| 546.4 KB STP Download_STP_WL-SMCW-0805 (rev1).stp \| 139 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]605 nm	FarbeBernstein	Spitzen-Wellenlänge [typ.]610 nm	Lichtstärke [typ.]130 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard 9999003
150060AS75020	605 nm, Bernstein, 610 nm	Simulation	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP IGS IGS_WL-SMCW_150060xx75020 (rev1).igs \| 621.1 KB STP STP_WL-SMCW_150060xx75020 (rev1).stp \| 170.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]605 nm	FarbeBernstein	Spitzen-Wellenlänge [typ.]610 nm	Lichtstärke [typ.]140 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard –
150060AS75003		Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D Download_3D_WL-SMCW_150060xx75003 (rev1).pdf \| 85.2 KB IGS IGS_150060xx75003 (rev1).igs \| 793.5 KB STP STP_150060xx75003 (rev1).stp \| 214.6 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-0603_ADVANCED (rev1).pdf \| 964.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]605 nm	FarbeBernstein	Spitzen-Wellenlänge [typ.]610 nm	Lichtstärke [typ.]350 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit –	Demoboard –
150060AS83000	605 nm, Bernstein, 610 nm	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D 3D_WL-SMCW_150060xx83000 (rev1).pdf \| 83.3 KB IGS IGS_WL-SMCW_150060xx83000 (rev1).igs \| 437.5 KB STP STP_WL-SMCW_150060xx83000 (rev1).stp \| 121 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-0603_DOME (rev1).pdf \| 964.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]605 nm	FarbeBernstein	Spitzen-Wellenlänge [typ.]610 nm	Lichtstärke [typ.]500 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]30 °	Design Kit –	Demoboard –
150060RS86000	624 nm, Rot, 632 nm	Simulation	Downloads26 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP IGS Download_IGS_150060xx86000 (rev1).igs \| 689.1 KB STP Download_STEP_150060xx86000 (rev1).stp \| 193 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Strahldaten ASA ASAP-and-APEX_dis_150060RS86000_5M (rev1p0).zip \| 119.6 MB COD CodeV_ray_150060RS86000_5M (rev1p0).zip \| 119.6 MB FRE Fred_dat_150060RS86000_5M (rev1p0).zip \| 119.6 MB FRE Fred_txt_150060RS86000_5M (rev1p0).zip \| 188.6 MB LIG LightTools_ray_150060RS86000_5M (rev1p0).zip \| 119.6 MB LIG LightTools_txt_150060RS86000_5M (rev1p0).zip \| 188.6 MB LUC LucidShape_ray_150060RS86000_5M (rev1p0).zip \| 119.6 MB LUC LucidShape_txt_150060RS86000_5M (rev1p0).zip \| 188.6 MB OPT OpTaliX_txt_150060RS86000_5M (rev1p0).zip \| 188.6 MB OPT OptiCAD_dat_150060RS86000_5M (rev1p0).zip \| 119.6 MB OPT OptiCAD_txt_150060RS86000_5M (rev1p0).zip \| 188.6 MB OPT optalix_DIS_150060RS86000_5M (rev1p0).zip \| 119.6 MB RIR Photopia_rir_150060RS86000_5M (rev1p0).zip \| 119.6 MB SIM Simulux_ray_150060RS86000_5M (rev1p0).zip \| 119.6 MB SPE Speos_ray_150060RS86000_5M (rev1p0).zip \| 123 MB SRC Lucaray-maker_src_150060RS86000_5M (rev1p0).zip \| 119.6 MB TRA TracePro_txt_150060RS86000_5M (rev1p0).zip \| 188.6 MB ZEM ZemaxBin_dat_150060RS86000_5M (rev1p0).zip \| 119.6 MB ZEM Zemax_dat_150060RS86000_5M (rev1p0).zip \| 188.6 MB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-0603_DOME (rev1).pdf \| 964.2 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]624 nm	FarbeRot	Spitzen-Wellenlänge [typ.]632 nm	Lichtstärke [typ.]800 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]60 °	Design Kit –	Demoboard –
150120RS87000	624 nm, Rot, 632 nm	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D 150120xx87000_3D (rev1).pdf \| 97 KB IGS 150120xx87000 (rev1).igs \| 806.9 KB STP 150120xx87000 (rev1).stp \| 192.4 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-1206_INNERLENS (rev1).pdf \| 964.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]624 nm	FarbeRot	Spitzen-Wellenlänge [typ.]632 nm	Lichtstärke [typ.]300 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]70 °	Design Kit –	Demoboard –
150060RS75000	625 nm, Rot, 630 nm	Simulation	Downloads26 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP IGS IGS_150060xS75000 (rev1).igs \| 314.9 KB STP STP_150060xS75000 (rev1).stp \| 135.1 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Strahldaten ASA ASAP-and-APEX_dis_150060RS75000_5M (rev1p0).zip \| 121 MB COD CodeV_ray_150060RS75000_5M (rev1p0).zip \| 121 MB FRE Fred_dat_150060RS75000_5M (rev1p0).zip \| 121 MB FRE Fred_txt_150060RS75000_5M (rev1p0).zip \| 189 MB LIG LightTools_ray_150060RS75000_5M (rev1p0).zip \| 121 MB LIG LightTools_txt_150060RS75000_5M (rev1p0).zip \| 189 MB LUC LucidShape_ray_150060RS75000_5M (rev1p0).zip \| 121 MB LUC LucidShape_txt_150060RS75000_5M (rev1p0).zip \| 189 MB OPT OpTaliX_txt_150060RS75000_5M (rev1p0).zip \| 189 MB OPT OptiCAD_dat_150060RS75000_5M (rev1p0).zip \| 121 MB OPT OptiCAD_txt_150060RS75000_5M (rev1p0).zip \| 189 MB OPT optalix_DIS_150060RS75000_5M (rev1p0).zip \| 121 MB RIR Photopia_rir_150060RS75000_5M (rev1p0).zip \| 121 MB SIM Simulux_ray_150060RS75000_5M (rev1p0).zip \| 121 MB SPE Speos_ray_150060RS75000_5M (rev1p0).zip \| 125.7 MB SRC Lucaray-maker_src_150060RS75000_5M (rev1p0).zip \| 121 MB TRA TracePro_txt_150060RS75000_5M (rev1p0).zip \| 189.1 MB ZEM ZemaxBin_dat_150060RS75000_5M (rev1p0).zip \| 121 MB ZEM Zemax_dat_150060RS75000_5M (rev1p0).zip \| 189 MB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-0603 (rev1).pdf \| 964.2 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]625 nm	FarbeRot	Spitzen-Wellenlänge [typ.]630 nm	Lichtstärke [typ.]250 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard 9999003
150080RS75000	625 nm, Rot, 630 nm	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D Download_3D_150080RS75000 (rev1).pdf \| 54.7 KB IGS Download_IGS_WLSMCW-0805 (rev1).igs \| 546.4 KB STP Download_STP_WL-SMCW-0805 (rev1).stp \| 139 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]625 nm	FarbeRot	Spitzen-Wellenlänge [typ.]630 nm	Lichtstärke [typ.]150 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard 9999003
150120RS75000	625 nm, Rot, 630 nm	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D Download_3D_150120RS75000 (rev1).pdf \| 40.3 KB IGS Download_IGS_WL-SMCW-1206 (rev1).igs \| 363.3 KB STP Download_STP_WL-SMCW-1206 (rev1).stp \| 99.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]625 nm	FarbeRot	Spitzen-Wellenlänge [typ.]630 nm	Lichtstärke [typ.]150 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard 9999003
150060RS75020	625 nm, Rot, 630 nm	Simulation	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP IGS IGS_WL-SMCW_150060xx75020 (rev1).igs \| 621.1 KB STP STP_WL-SMCW_150060xx75020 (rev1).stp \| 170.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]625 nm	FarbeRot	Spitzen-Wellenlänge [typ.]630 nm	Lichtstärke [typ.]100 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard –
150060RS75003	625 nm, Rot, 630 nm	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D Download_3D_WL-SMCW_150060xx75003 (rev1).pdf \| 85.2 KB IGS IGS_150060xx75003 (rev1).igs \| 793.5 KB STP STP_150060xx75003 (rev1).stp \| 214.6 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-0603_ADVANCED (rev1).pdf \| 964.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]625 nm	FarbeRot	Spitzen-Wellenlänge [typ.]630 nm	Lichtstärke [typ.]530 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit –	Demoboard –
150060RS83000	625 nm, Rot, 630 nm	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D 3D_WL-SMCW_150060xx83000 (rev1).pdf \| 83.3 KB IGS IGS_WL-SMCW_150060xx83000 (rev1).igs \| 437.5 KB STP STP_WL-SMCW_150060xx83000 (rev1).stp \| 121 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-0603_DOME (rev1).pdf \| 964.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]625 nm	FarbeRot	Spitzen-Wellenlänge [typ.]630 nm	Lichtstärke [typ.]1800 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]30 °	Design Kit –	Demoboard –
150060SS75000	630 nm, Superrot, 645 nm	Simulation	Downloads26 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP IGS IGS_150060xS75000 (rev1).igs \| 314.9 KB STP STP_150060xS75000 (rev1).stp \| 135.1 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Strahldaten ASA ASAP-and-APEX_dis_150060SS75000_5M (rev1p0).zip \| 121.1 MB COD CodeV_ray_150060SS75000_5M (rev1p0).zip \| 121.1 MB FRE Fred_dat_150060SS75000_5M (rev1p0).zip \| 121.1 MB FRE Fred_txt_150060SS75000_5M (rev1p0).zip \| 189.3 MB LIG LightTools_ray_150060SS75000_5M (rev1p0).zip \| 121.1 MB LIG LightTools_txt_150060SS75000_5M (rev1p0).zip \| 189.3 MB LUC LucidShape_ray_150060SS75000_5M (rev1p0).zip \| 121.1 MB LUC LucidShape_txt_150060SS75000_5M (rev1p0).zip \| 189.2 MB OPT OpTaliX_txt_150060SS75000_5M (rev1p0).zip \| 189.3 MB OPT OptiCAD_dat_150060SS75000_5M (rev1p0).zip \| 121.1 MB OPT OptiCAD_txt_150060SS75000_5M (rev1p0).zip \| 189.3 MB OPT optalix_DIS_150060SS75000_5M (rev1p0).zip \| 121.1 MB RIR Photopia_rir_150060SS75000_5M (rev1p0).zip \| 121.1 MB SIM Simulux_ray_150060SS75000_5M (rev1p0).zip \| 121.1 MB SPE Speos_ray_150060SS75000_5M (rev1p0).zip \| 125.4 MB SRC Lucaray-maker_src_150060SS75000_5M (rev1p0).zip \| 121.1 MB TRA TracePro_txt_150060SS75000_5M (rev1p0).zip \| 189.3 MB ZEM ZemaxBin_dat_150060SS75000_5M (rev1p0).zip \| 121.1 MB ZEM Zemax_dat_150060SS75000_5M (rev1p0).zip \| 189.3 MB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-0603 (rev1).pdf \| 964.2 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]630 nm	FarbeSuperrot	Spitzen-Wellenlänge [typ.]645 nm	Lichtstärke [typ.]60 mcd	Durchlassspannung [typ.]1.9 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard 9999003
150080SS75000	630 nm, Superrot, 645 nm	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D Download_3D_150080SS75000 (rev1).pdf \| 58.9 KB IGS Download_IGS_WLSMCW-0805 (rev1).igs \| 546.4 KB STP Download_STP_WL-SMCW-0805 (rev1).stp \| 139 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]630 nm	FarbeSuperrot	Spitzen-Wellenlänge [typ.]645 nm	Lichtstärke [typ.]60 mcd	Durchlassspannung [typ.]1.9 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard 9999003
150120SS75000	630 nm, Superrot, 645 nm	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D Download_3D_150120SS75000 (rev1).pdf \| 40.3 KB IGS Download_IGS_WL-SMCW-1206 (rev1).igs \| 363.3 KB STP Download_STP_WL-SMCW-1206 (rev1).stp \| 99.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]630 nm	FarbeSuperrot	Spitzen-Wellenlänge [typ.]645 nm	Lichtstärke [typ.]60 mcd	Durchlassspannung [typ.]1.9 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard 9999003
150060SS75020	630 nm, Superrot, 645 nm	Simulation	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP IGS IGS_WL-SMCW_150060xx75020 (rev1).igs \| 621.1 KB STP STP_WL-SMCW_150060xx75020 (rev1).stp \| 170.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]630 nm	FarbeSuperrot	Spitzen-Wellenlänge [typ.]645 nm	Lichtstärke [typ.]70 mcd	Durchlassspannung [typ.]1.9 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit 150155	Demoboard –
150060SS75003	630 nm, Superrot, 645 nm	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D Download_3D_WL-SMCW_150060xx75003 (rev1).pdf \| 85.2 KB IGS IGS_150060xx75003 (rev1).igs \| 793.5 KB STP STP_150060xx75003 (rev1).stp \| 214.6 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMCW-0603_ADVANCED (rev1).pdf \| 964.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]630 nm	FarbeSuperrot	Spitzen-Wellenlänge [typ.]645 nm	Lichtstärke [typ.]320 mcd	Durchlassspannung [typ.]1.9 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit –	Demoboard –
150060WS75000	–, Weiß, –	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCW (rev24b).IntLib \| 246 KB CDS Cadence_WL-SMCW (rev24b).zip \| 1 MB EAG Eagle_WL-SMCW (rev25a).lbr \| 82.3 KB CAD-Dateien ZIP 3D 3D_WL-SMCW_150060WS75000 (rev1).pdf \| 23 KB IGS IGS_WL-SMCW_150060WS75000 (rev1).igs \| 204.9 KB STP STP_WL-SMCW_150060WS75000 (rev1).stp \| 55.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCW (rev24b).zip \| 10.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	FarbeWeiß	–	Lichtstärke [typ.]250 mcd	Durchlassspannung [typ.]2.8 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit –	Demoboard –
