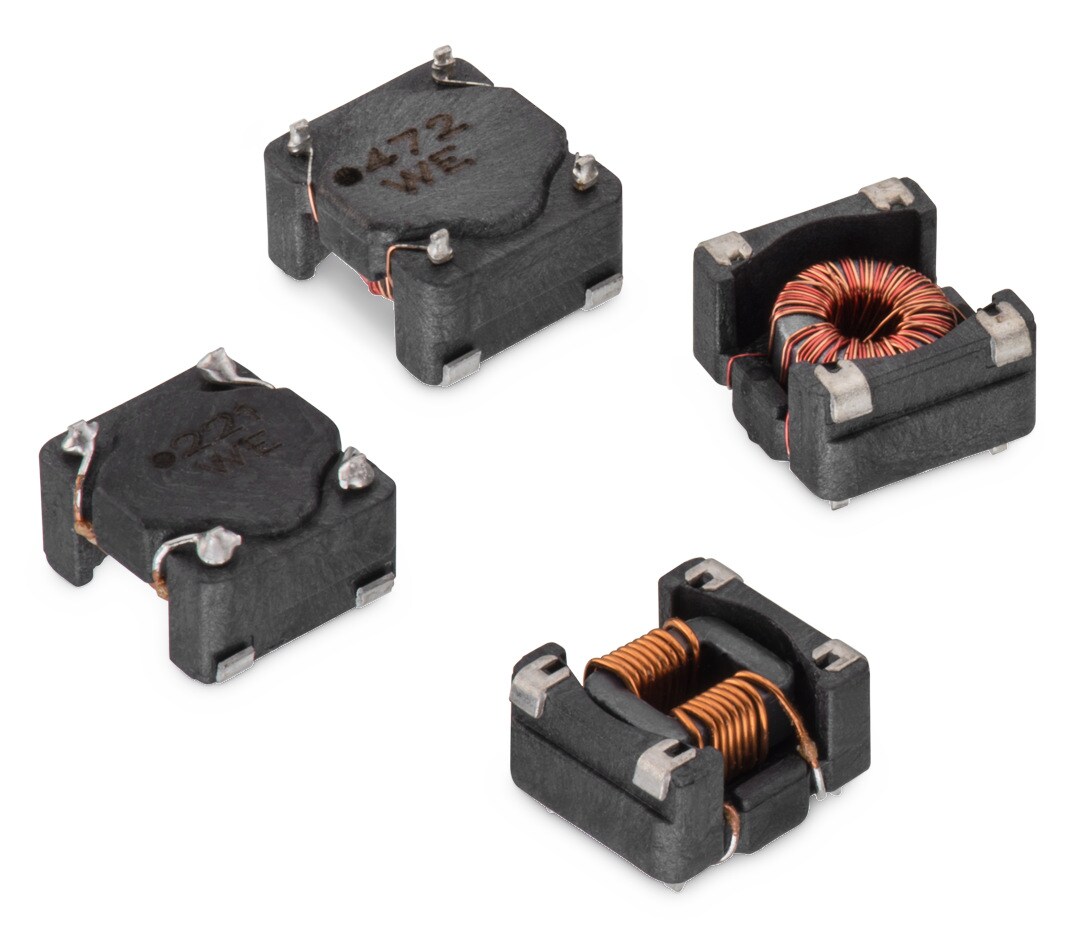

WE-SL5 Stromkompensierter SMT Line Filter

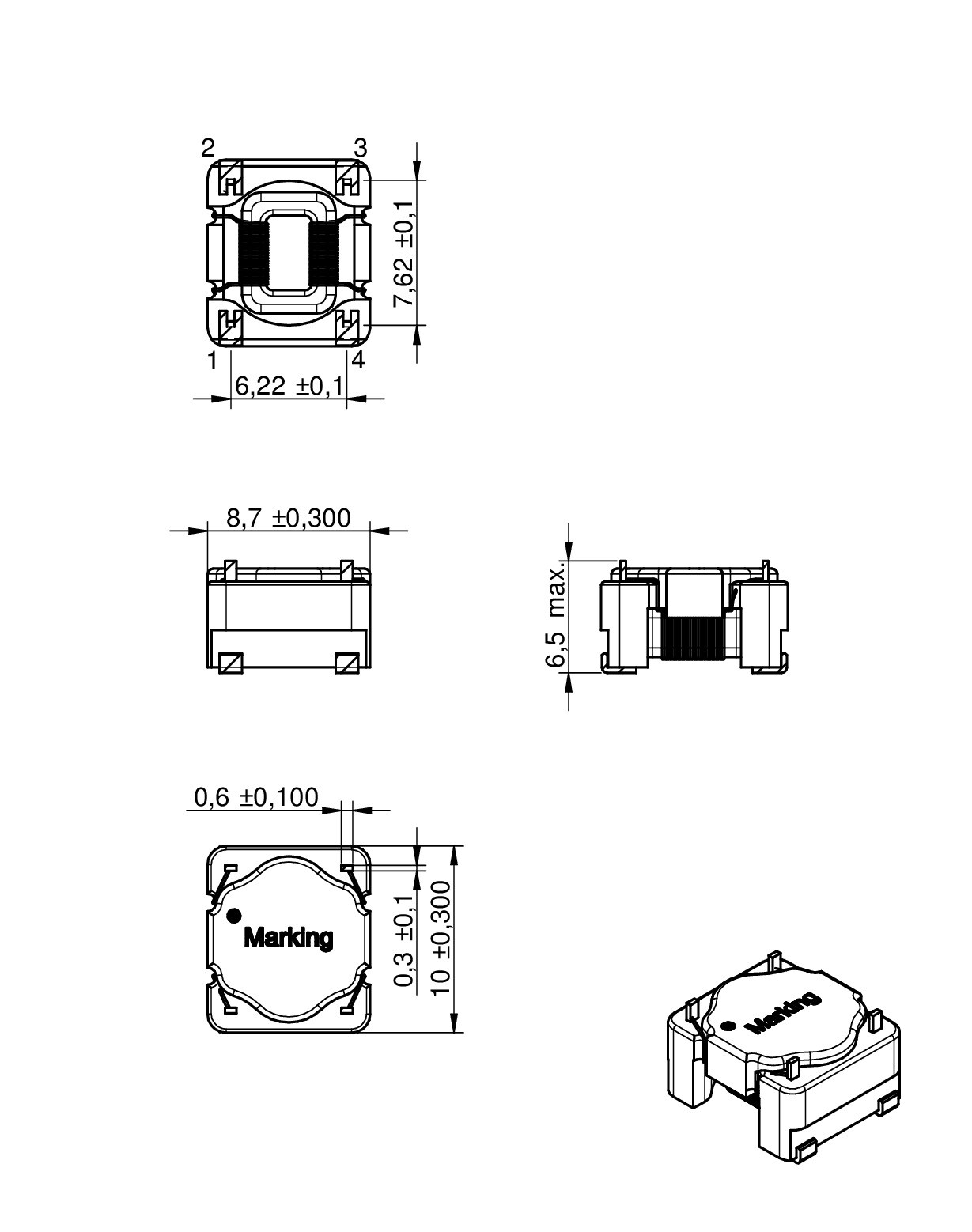

Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart
WE-SL5		10	8.7	6.5	SMT

LTSpice-Dateien

LT
LTSpice_WE-SL5 (rev22a).zip
|
3.6 KB

Merkmale

Hohe Impedanz bis 13000 Ω
Strombelastbarkeit bis 2500 mA
Nennspannung 80 VDC (42VAC)
Brennbarkeit gemäß UL 94 V-0
Klimakategorie 40/125/21

Anwendung

Drossel für Signal- und Datenleitung
Spannungsversorgung
Messsignalleitung/Sensorleitung
Unterdrückung von Gleichaktstörungen

Artikeldaten

WE-SL5

Artikel Nr.	Datenblatt	Downloads	Status	Wicklungstyp	Wicklungsanzahl	L₁ (µH)	Z_max (Ω)	I_{R 1} (mA)	R_{DC1 max.} (Ω)	V_R (V)	Design Kit
744272121	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 05.02.2026 SPEC Datenblatt gültig ab 06.02.2026 PCN PCN Dokument	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL5 (rev22a).IntLib \| 580 KB CDS Cadence_WE-SL5 (rev20a).zip \| 2 MB EAG Eagle_WE-SL5 (rev19a).lbr \| 20.5 KB KIC KiCad_WE-SL5 (rev25a).zip \| 3.4 MB ZUK Cadstar_WE-SL5 (rev19a).zip \| 5.7 KB CAD-Dateien ZIP IGS 744272121 (rev1).igs \| 7.5 MB STP 744272121 (rev1).stp \| 2.9 MB Elektrische Modelle ZIP PSP PSpice_WE-SL5 (rev22a).zip \| 6.3 KB S S-Parameter_744272121 (rev20b).s4p \| 308 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Sektional	2	120	460	2500	0.025	80	744725
744272221	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 05.02.2026 SPEC Datenblatt gültig ab 06.02.2026 PCN PCN Dokument	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL5 (rev22a).IntLib \| 580 KB CDS Cadence_WE-SL5 (rev20a).zip \| 2 MB EAG Eagle_WE-SL5 (rev19a).lbr \| 20.5 KB KIC KiCad_WE-SL5 (rev25a).zip \| 3.4 MB ZUK Cadstar_WE-SL5 (rev19a).zip \| 5.7 KB CAD-Dateien ZIP IGS 744272221 (rev1).igs \| 7.5 MB STP 744272221 (rev1).stp \| 2.9 MB Elektrische Modelle ZIP PSP PSpice_WE-SL5 (rev22a).zip \| 6.3 KB S S-Parameter_744272221 (rev20b).s4p \| 307.5 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Sektional	2	220	780	2200	0.032	80	–
744272251	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 05.02.2026 SPEC Datenblatt gültig ab 06.02.2026 PCN PCN Dokument	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL5 (rev22a).IntLib \| 580 KB CDS Cadence_WE-SL5 (rev20a).zip \| 2 MB EAG Eagle_WE-SL5 (rev19a).lbr \| 20.5 KB KIC KiCad_WE-SL5 (rev25a).zip \| 3.4 MB ZUK Cadstar_WE-SL5 (rev19a).zip \| 5.7 KB CAD-Dateien ZIP IGS 744272251 (rev1).igs \| 7.5 MB STP 744272251 (rev1).stp \| 2.9 MB Elektrische Modelle ZIP PSP PSpice_WE-SL5 (rev22a).zip \| 6.3 KB S S-Parameter_744272251 (rev20b).s4p \| 308.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Sektional	2	250	970	2000	0.035	80	744725
744272471	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 05.02.2026 SPEC Datenblatt gültig ab 06.02.2026 PCN PCN Dokument	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL5 (rev22a).IntLib \| 580 KB CDS Cadence_WE-SL5 (rev20a).zip \| 2 MB EAG Eagle_WE-SL5 (rev19a).lbr \| 20.5 KB KIC KiCad_WE-SL5 (rev25a).zip \| 3.4 MB ZUK Cadstar_WE-SL5 (rev19a).zip \| 5.7 KB CAD-Dateien ZIP IGS 744272471 (rev1).igs \| 7.5 MB STP 744272471 (rev1).stp \| 2.9 MB Elektrische Modelle ZIP PSP PSpice_WE-SL5 (rev22a).zip \| 6.3 KB S S-Parameter_744272471 (rev20b).s4p \| 309.5 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Sektional	2	470	1750	1600	0.065	80	–
744272102	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 05.02.2026 SPEC Datenblatt gültig ab 06.02.2026 PCN PCN Dokument	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL5 (rev22a).IntLib \| 580 KB CDS Cadence_WE-SL5 (rev20a).zip \| 2 MB EAG Eagle_WE-SL5 (rev19a).lbr \| 20.5 KB KIC KiCad_WE-SL5 (rev25a).zip \| 3.4 MB ZUK Cadstar_WE-SL5 (rev19a).zip \| 5.7 KB CAD-Dateien ZIP IGS 744272102 (rev1).igs \| 7.5 MB STP 744272102 (rev1).stp \| 2.9 MB Elektrische Modelle ZIP PSP PSpice_WE-SL5 (rev22a).zip \| 6.3 KB S S-Parameter_744272102 (rev20b).s4p \| 310.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Sektional	2	1000	3600	950	0.18	80	744725
744272222	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 05.02.2026 SPEC Datenblatt gültig ab 06.02.2026 PCN PCN Dokument	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL5 (rev22a).IntLib \| 580 KB CDS Cadence_WE-SL5 (rev20a).zip \| 2 MB EAG Eagle_WE-SL5 (rev19a).lbr \| 20.5 KB KIC KiCad_WE-SL5 (rev25a).zip \| 3.4 MB ZUK Cadstar_WE-SL5 (rev19a).zip \| 5.7 KB CAD-Dateien ZIP IGS 744272222 (rev1).igs \| 7.5 MB STP 744272222 (rev1).stp \| 2.7 MB Elektrische Modelle ZIP PSP PSpice_WE-SL5 (rev22a).zip \| 6.3 KB S S-Parameter_744272222 (rev20b).s4p \| 312.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	2	2200	7500	750	0.3	80	–
744272332	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 05.02.2026 SPEC Datenblatt gültig ab 06.02.2026 PCN PCN Dokument	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL5 (rev22a).IntLib \| 580 KB CDS Cadence_WE-SL5 (rev20a).zip \| 2 MB EAG Eagle_WE-SL5 (rev19a).lbr \| 20.5 KB KIC KiCad_WE-SL5 (rev25a).zip \| 3.4 MB ZUK Cadstar_WE-SL5 (rev19a).zip \| 5.7 KB CAD-Dateien ZIP IGS 744272332 (rev1).igs \| 7.5 MB STP 744272332 (rev1).stp \| 2.7 MB Elektrische Modelle ZIP PSP PSpice_WE-SL5 (rev22a).zip \| 6.3 KB S S-Parameter_744272332 (rev20b).s4p \| 313.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	2	3300	8900	650	0.36	80	–
744272392	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 05.02.2026 SPEC Datenblatt gültig ab 06.02.2026 PCN PCN Dokument	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL5 (rev22a).IntLib \| 580 KB CDS Cadence_WE-SL5 (rev20a).zip \| 2 MB EAG Eagle_WE-SL5 (rev19a).lbr \| 20.5 KB KIC KiCad_WE-SL5 (rev25a).zip \| 3.4 MB ZUK Cadstar_WE-SL5 (rev19a).zip \| 5.7 KB CAD-Dateien ZIP IGS 744272392 (rev1).igs \| 7.5 MB STP 744272392 (rev1).stp \| 2.7 MB Elektrische Modelle ZIP PSP PSpice_WE-SL5 (rev22a).zip \| 6.3 KB S S-Parameter_744272392 (rev20b).s4p \| 315.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	2	3900	9600	520	0.54	80	–
744272472	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 05.02.2026 SPEC Datenblatt gültig ab 06.02.2026 PCN PCN Dokument	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL5 (rev22a).IntLib \| 580 KB CDS Cadence_WE-SL5 (rev20a).zip \| 2 MB EAG Eagle_WE-SL5 (rev19a).lbr \| 20.5 KB KIC KiCad_WE-SL5 (rev25a).zip \| 3.4 MB ZUK Cadstar_WE-SL5 (rev19a).zip \| 5.7 KB CAD-Dateien ZIP IGS 744272472 (rev1).igs \| 7.5 MB STP 744272472 (rev1).stp \| 2.7 MB Elektrische Modelle ZIP PSP PSpice_WE-SL5 (rev22a).zip \| 6.3 KB S S-Parameter_744272472 (rev20b).s4p \| 315.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	2	4700	13000	350	0.72	80	744725

Artikel Nr.	Datenblatt	Simulation
744272121	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 05.02.2026 SPEC Datenblatt gültig ab 06.02.2026 PCN PCN Dokument
744272221	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 05.02.2026 SPEC Datenblatt gültig ab 06.02.2026 PCN PCN Dokument
744272251	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 05.02.2026 SPEC Datenblatt gültig ab 06.02.2026 PCN PCN Dokument
744272471	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 05.02.2026 SPEC Datenblatt gültig ab 06.02.2026 PCN PCN Dokument
744272102	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 05.02.2026 SPEC Datenblatt gültig ab 06.02.2026 PCN PCN Dokument
744272222	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 05.02.2026 SPEC Datenblatt gültig ab 06.02.2026 PCN PCN Dokument
744272332	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 05.02.2026 SPEC Datenblatt gültig ab 06.02.2026 PCN PCN Dokument
744272392	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 05.02.2026 SPEC Datenblatt gültig ab 06.02.2026 PCN PCN Dokument
744272472	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 05.02.2026 SPEC Datenblatt gültig ab 06.02.2026 PCN PCN Dokument

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Wicklungstyp	Wicklungsanzahl	L₁ (µH)	Z_max (Ω)	I_{R 1} (mA)	R_{DC1 max.} (Ω)	V_R (V)	Design Kit	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit SMT Common Mode Filters for Data Line Chokes
