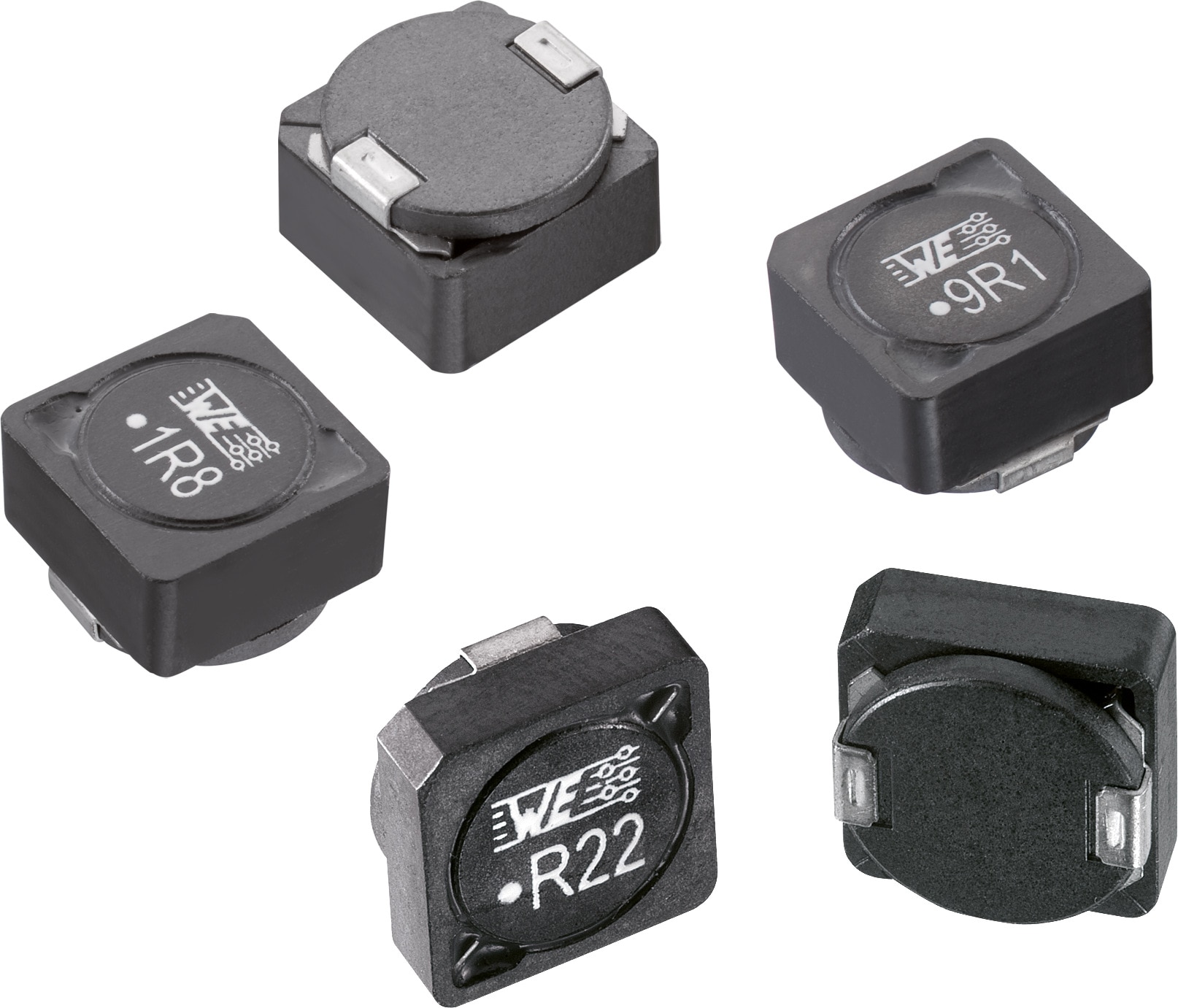

WE-PDF SMT-Speicherdrossel

Geschirmt

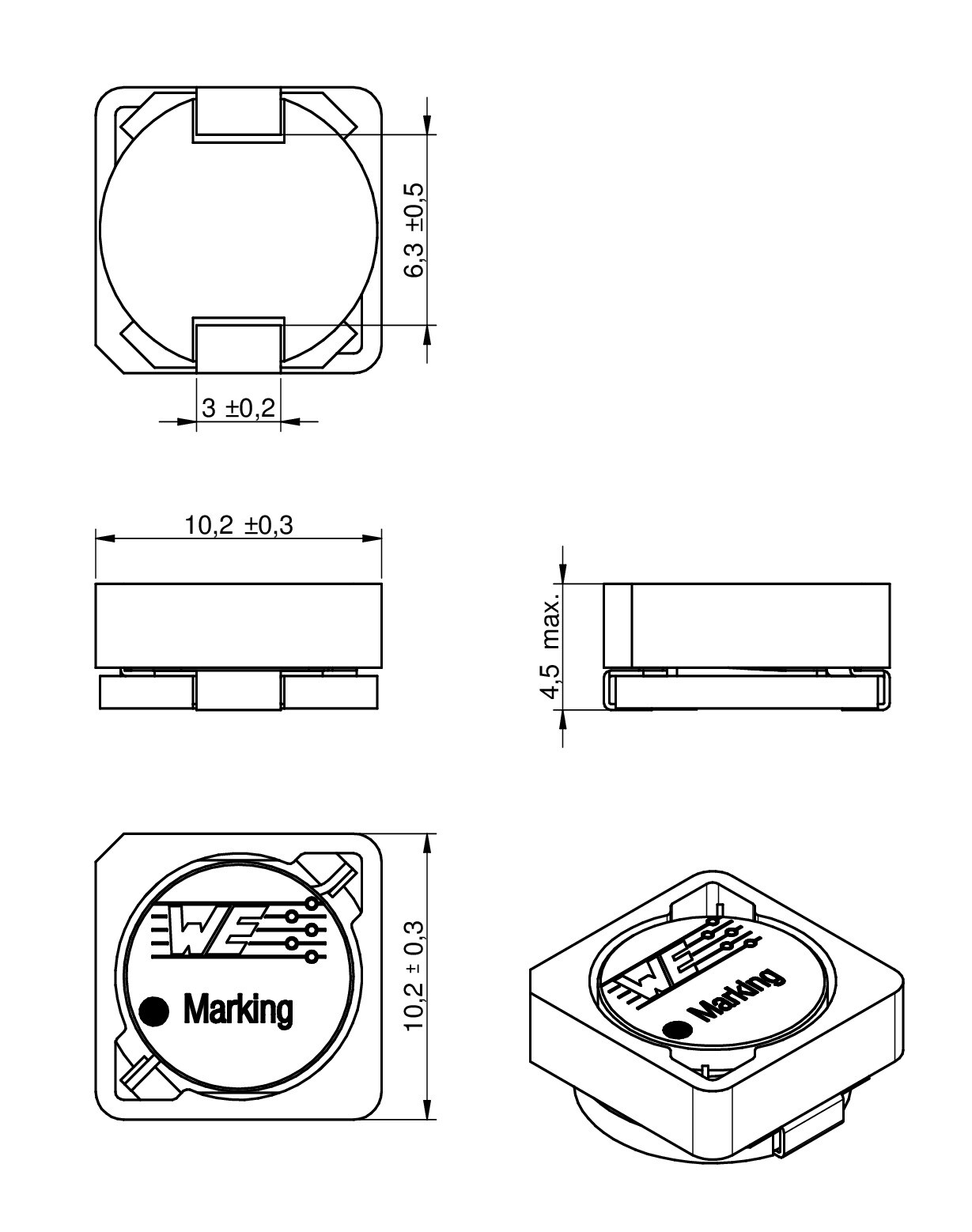

BauformL
(mm)
W
(mm)
H
(mm)
Montageart
1045 10.2 10.2 4.2 SMT
1064 10.2 10.2 6.1 SMT

Merkmale

  • Kernmaterial: NiZn
  • Flache Bauform
  • Erweiterte Betriebstemperatur: –40 °C bis +150 °C
  • Magnetisch geschirmt, d.h. geringes Streufeld
  • Geringe Eigenverluste
  • Hoher Sättigunsstrom
  • Flachdrahtwicklung für geringere Wechselstromkupferverluste
  • Hohe Eigenresonanzfrequenz
  • Empfohlenes Lötverfahren: Reflow

Anwendung

  • Geeignet für Hochfrequenz-Schaltregler

Artikeldaten

Alle
1045
1064
Artikel Nr. Daten­blatt Simu­lation DownloadsL
(µH)
IR
(A)
ISAT
(A)
RDC
(mΩ)
RDC max.
(mΩ)
fres
(MHz)
MontageartDesign Kit Muster
7447797022SPEC
9 Dateien 0.22 16 32 2.9 3.5 328 SMT744779
7447798022SPEC
9 Dateien 0.22 19 20 1.6 1.95 337 SMT744779
7447797050SPEC
9 Dateien 0.5 13.2 23 4.3 5 182 SMT744779
7447798050SPEC
9 Dateien 0.5 18.5 18 2.2 2.65 172 SMT744779
7447797110SPEC
9 Dateien 1.1 11.2 16 5.9 6.65 116 SMT744779
7447798110SPEC
9 Dateien 1.1 16.5 16 3 3.5 104 SMT744779
7447797180SPEC
9 Dateien 1.8 9.4 13 7.4 8.4 86 SMT744779
7447798180SPEC
9 Dateien 1.8 14.5 12.8 3.8 4.5 74 SMT744779
7447797250SPEC
9 Dateien 2.5 8.4 10.5 9 10.2 61 SMT744779
7447798250SPEC
9 Dateien 2.5 13.7 10.1 4.4 4.95 57 SMT744779
7447797360SPEC
9 Dateien 3.6 8.2 8.5 10.8 12.2 55 SMT744779
7447798360SPEC
9 Dateien 3.6 12 8.6 5.25 5.95 46 SMT744779
7447797470SPEC
9 Dateien 4.7 6.2 8 17.3 19.5 45 SMT744779
7447798470SPEC
9 Dateien 4.7 9.5 7.6 7.4 8.4 44 SMT744779
7447797620SPEC
9 Dateien 6.2 5.7 7.4 19.8 22.4 36 SMT744779
7447798620SPEC
9 Dateien 6.2 9.4 6.7 8.4 9.5 33 SMT744779
7447798720SPEC
9 Dateien 7.2 7.9 6 11.3 12.8 31 SMT744779
7447797820SPEC
9 Dateien 8.2 5.05 5.8 25.3 28.6 28 SMT744779
7447798910SPEC
9 Dateien 9.1 7.35 5.4 12.7 14.35 27 SMT744779
7447798111SPEC
9 Dateien 11 6.9 5.3 14 15.8 25 SMT744779
7447798131SPEC
9 Dateien 13 5.85 4.5 19.9 22.5 25 SMT744779
7447798151SPEC
9 Dateien 15 5.45 4 21.8 25.8 19 SMT744779
7447798181SPEC
9 Dateien 18 5 3.8 30.5 34.4 18 SMT744779
7447798221SPEC
9 Dateien 22 4.7 3.5 33 37.3 17 SMT744779
7447798241SPEC
9 Dateien 24 4.5 3.25 35 39.5 16 SMT744779
7447798271SPEC
9 Dateien 27 4.3 3.1 37.6 42.5 15 SMT744779
Artikel Nr. Daten­blatt Simu­lation
7447797022SPEC
7447798022SPEC
7447797050SPEC
7447798050SPEC
7447797110SPEC
7447798110SPEC
7447797180SPEC
7447798180SPEC
7447797250SPEC
7447798250SPEC
7447797360SPEC
7447798360SPEC
7447797470SPEC
7447798470SPEC
7447797620SPEC
7447798620SPEC
7447798720SPEC
7447797820SPEC
7447798910SPEC
7447798111SPEC
7447798131SPEC
7447798151SPEC
7447798181SPEC
7447798221SPEC
7447798241SPEC
7447798271SPEC
Muster
Artikel Nr. Daten­blatt Simu­lation DownloadsL
(µH)
IR
(A)
ISAT
(A)
RDC
(mΩ)
RDC max.
(mΩ)
fres
(MHz)
MontageartDesign Kit Muster
