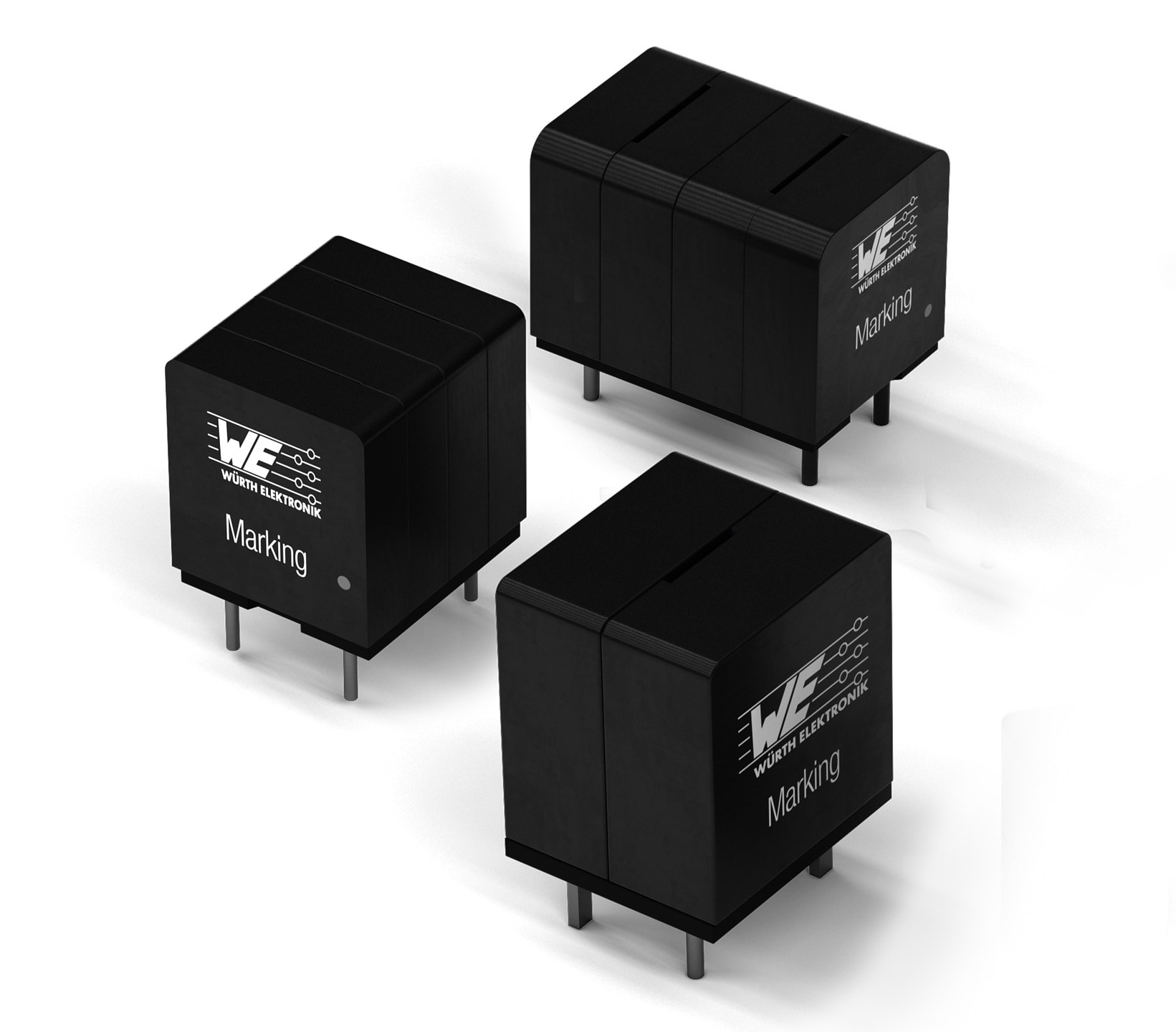

WE-HIDA THT-Hochstrominduktivität

Bauform	L (mm)	B (mm)	H (mm)

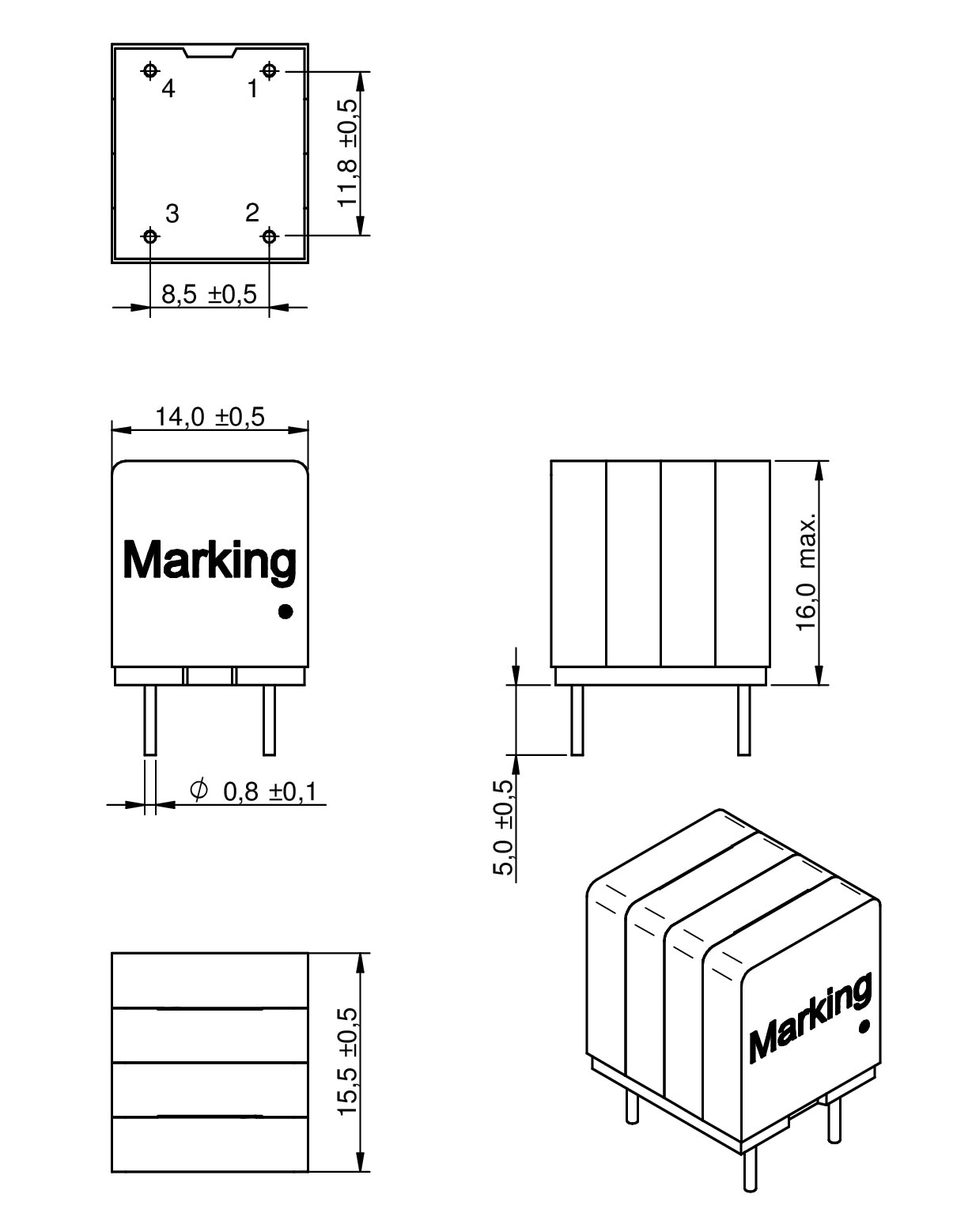

1415	14	15.5	16
1480	14	8	16

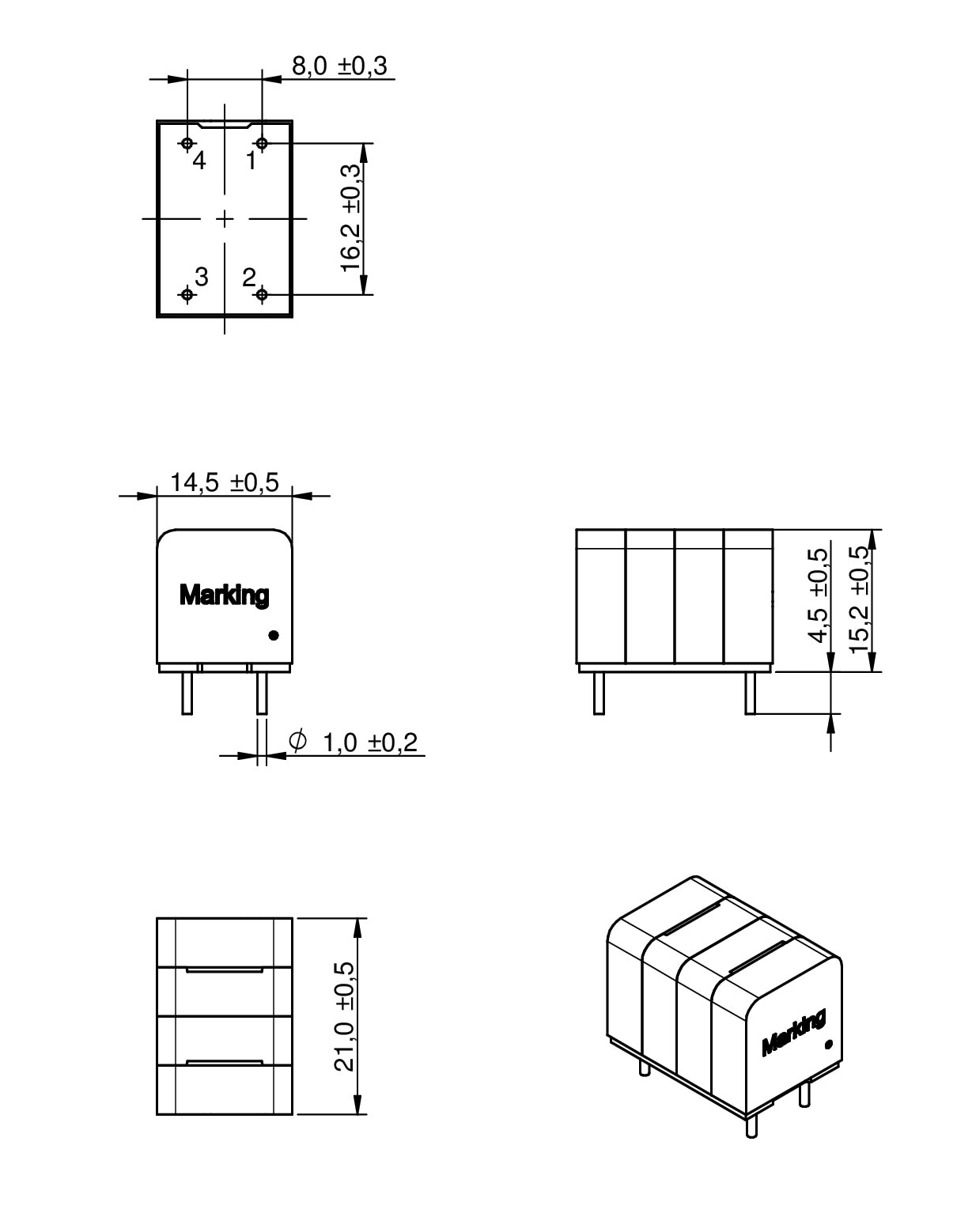

1521	14.5	21	15.2

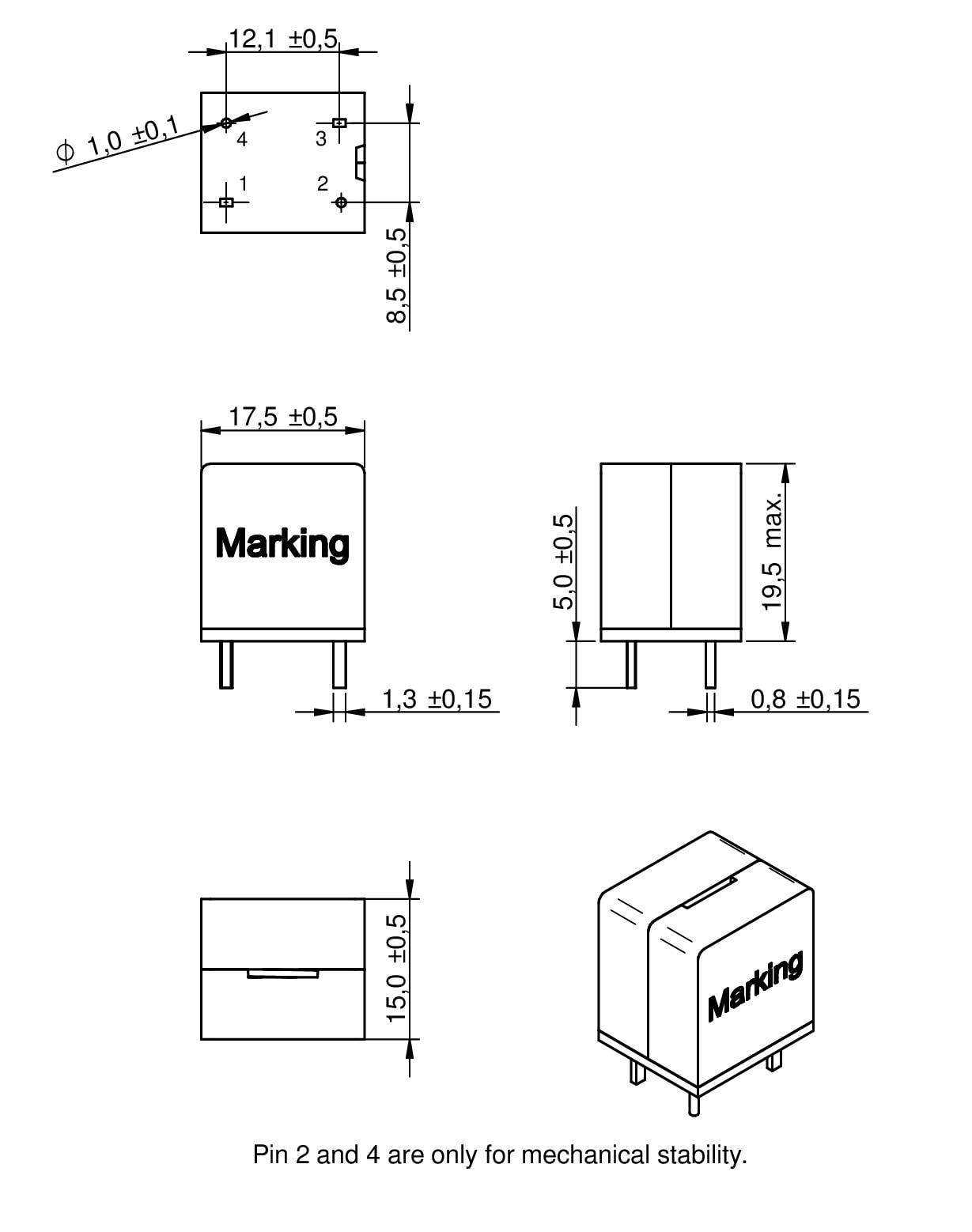

1715	17.5	15	19.5

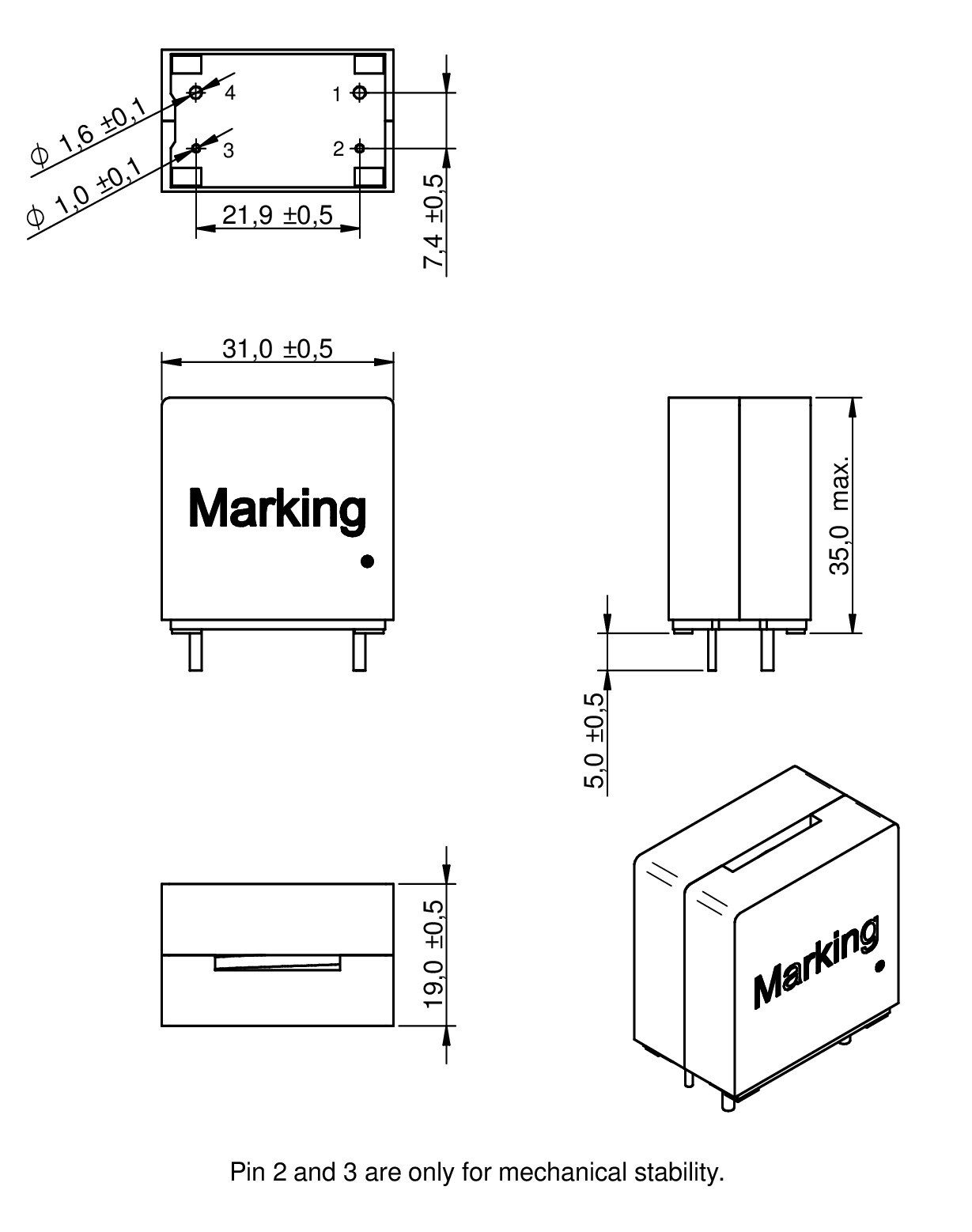

3119	31	19	35

LTSpice-Dateien

LT
LTSpice_WE-HIDA (rev24a).zip
|
3.5 KB

Merkmale

2-in-1-Design mit geringer magnetischer Kopplung
Geringe Kernverluste
Sehr geringer R_DC
Hohe Sättigungsströme
Betriebstemperatur: -40°C to +125°C

Anwendung

Class-D-Audioverstärker
Digitale Verstärker

Application Notes

ANP138 Kundenspezifischer Nennstromrechner
PDF

Artikeldaten

Alle

1415

1480

1521

1715

3119

Alle zurücksetzen

Artikeldaten filtern

Artikel in 5 Produktserien anzeigen

Artikel in 5 Produktserien

Alle zurücksetzen

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L(µH)	Tol. L	I_R(A)	I_SAT(A)	f_res(MHz)	MusterVerfügbarkeit & Muster

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
74441521082	SPEC8.2 µH, ±20%, 10 A	Simulation	Verfügbarkeit –	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HIDA (rev22c).IntLib \| 779 KB CDS Cadence_WE-HIDA (rev19c).zip \| 4.4 MB EAG Eagle_WE-HIDA (rev21a).lbr \| 49.8 KB KIC KiCad_WE-HIDA (rev26b).zip \| 988.8 KB ZUK Cadstar_WE-HIDA (rev21a).zip \| 9.3 KB CAD-Dateien ZIP IGS Download_IGS_74441521xxx (rev1).igs \| 977.7 KB STP Download_STEP_74441521xxx (rev1).stp \| 278.3 KB Elektrische Modelle ZIP PSP PSpice_WE-HIDA (rev24a).zip \| 6.3 KB SCS Spectre_WE-HIDA (rev24a).mod \| 5.6 KB S S-Parameter_WE-HIDA (rev20a).zip \| 1 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität8.2 µH	Induktivität±20%	Nennstrom10 A	Sättigungsstrom17.5 A	Eigenresonanzfrequenz16 MHz	–Verfügbarkeit prüfen
7444011715082	SPEC8.2 µH, ±20%, 10 A	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HIDA (rev22c).IntLib \| 779 KB CDS Cadence_WE-HIDA (rev19c).zip \| 4.4 MB EAG Eagle_WE-HIDA (rev21a).lbr \| 49.8 KB KIC KiCad_WE-HIDA (rev26b).zip \| 988.8 KB ZUK Cadstar_WE-HIDA (rev21a).zip \| 9.3 KB CAD-Dateien ZIP IGS Download_IGS_7444xx1715xxx (rev1).igs \| 1.3 MB STP Download_STEP_7444xx1715xxx (rev1).stp \| 377.6 KB Elektrische Modelle ZIP PSP PSpice_WE-HIDA (rev24a).zip \| 6.3 KB SCS Spectre_WE-HIDA (rev24a).mod \| 5.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität8.2 µH	Induktivität±20%	Nennstrom10 A	Sättigungsstrom34 A	Eigenresonanzfrequenz21 MHz	–Verfügbarkeit prüfen
7444013119082	SPEC8.2 µH, ±20%, 19 A	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HIDA (rev22c).IntLib \| 779 KB CDS Cadence_WE-HIDA (rev19c).zip \| 4.4 MB EAG Eagle_WE-HIDA (rev21a).lbr \| 49.8 KB KIC KiCad_WE-HIDA (rev26b).zip \| 988.8 KB ZUK Cadstar_WE-HIDA (rev21a).zip \| 9.3 KB CAD-Dateien ZIP IGS Download_IGS_7444xx3119082 (rev1).igs \| 1.6 MB STP Download_STEP_7444xx3119082 (rev1).stp \| 478.4 KB Elektrische Modelle ZIP PSP PSpice_WE-HIDA (rev24a).zip \| 6.3 KB SCS Spectre_WE-HIDA (rev24a).mod \| 5.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität8.2 µH	Induktivität±20%	Nennstrom19 A	Sättigungsstrom52 A	Eigenresonanzfrequenz16 MHz	–Verfügbarkeit prüfen
7444211415082	SPEC8.2 µH, ±20%, 6.7 A	Simulation	Verfügbarkeit –	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HIDA (rev22c).IntLib \| 779 KB CDS Cadence_WE-HIDA (rev19c).zip \| 4.4 MB EAG Eagle_WE-HIDA (rev21a).lbr \| 49.8 KB KIC KiCad_WE-HIDA (rev26b).zip \| 988.8 KB ZUK Cadstar_WE-HIDA (rev21a).zip \| 9.3 KB CAD-Dateien ZIP IGS Download_IGS_7444xx1415xxx_8_10 (rev1).igs \| 1.8 MB STP Download_STEP_7444xx1415xxx_8_10 (rev1).stp \| 890.5 KB Elektrische Modelle ZIP PSP PSpice_WE-HIDA (rev24a).zip \| 6.3 KB SCS Spectre_WE-HIDA (rev24a).mod \| 5.6 KB S S-Parameter_WE-HIDA (rev20a).zip \| 1 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität8.2 µH	Induktivität±20%	Nennstrom6.7 A	Sättigungsstrom16 A	Eigenresonanzfrequenz20 MHz	–Verfügbarkeit prüfen
7444011480082	SPEC8.2 µH, ±20%, 8.5 A	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HIDA (rev22c).IntLib \| 779 KB CDS Cadence_WE-HIDA (rev19c).zip \| 4.4 MB EAG Eagle_WE-HIDA (rev21a).lbr \| 49.8 KB KIC KiCad_WE-HIDA (rev26b).zip \| 988.8 KB ZUK Cadstar_WE-HIDA (rev21a).zip \| 9.3 KB CAD-Dateien ZIP IGS Download_IGS_7444xx1480xxx (rev1).igs \| 1.2 MB STP Download_STEP_7444xx1480xxx (rev1).stp \| 417.7 KB Elektrische Modelle ZIP PSP PSpice_WE-HIDA (rev24a).zip \| 6.3 KB SCS Spectre_WE-HIDA (rev24a).mod \| 5.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität8.2 µH	Induktivität±20%	Nennstrom8.5 A	Sättigungsstrom16 A	Eigenresonanzfrequenz19 MHz	–Verfügbarkeit prüfen
74441521100	SPEC10 µH, ±20%, 9 A	Simulation	Verfügbarkeit –	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HIDA (rev22c).IntLib \| 779 KB CDS Cadence_WE-HIDA (rev19c).zip \| 4.4 MB EAG Eagle_WE-HIDA (rev21a).lbr \| 49.8 KB KIC KiCad_WE-HIDA (rev26b).zip \| 988.8 KB ZUK Cadstar_WE-HIDA (rev21a).zip \| 9.3 KB CAD-Dateien ZIP IGS Download_IGS_74441521xxx (rev1).igs \| 977.7 KB STP Download_STEP_74441521xxx (rev1).stp \| 278.3 KB Elektrische Modelle ZIP PSP PSpice_WE-HIDA (rev24a).zip \| 6.3 KB SCS Spectre_WE-HIDA (rev24a).mod \| 5.6 KB S S-Parameter_WE-HIDA (rev20a).zip \| 1 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Induktivität±20%	Nennstrom9 A	Sättigungsstrom13.5 A	Eigenresonanzfrequenz14 MHz	–Verfügbarkeit prüfen
7444011715100	SPEC10 µH, ±20%, 10 A	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HIDA (rev22c).IntLib \| 779 KB CDS Cadence_WE-HIDA (rev19c).zip \| 4.4 MB EAG Eagle_WE-HIDA (rev21a).lbr \| 49.8 KB KIC KiCad_WE-HIDA (rev26b).zip \| 988.8 KB ZUK Cadstar_WE-HIDA (rev21a).zip \| 9.3 KB CAD-Dateien ZIP IGS Download_IGS_7444xx1715xxx (rev1).igs \| 1.3 MB STP Download_STEP_7444xx1715xxx (rev1).stp \| 377.6 KB Elektrische Modelle ZIP PSP PSpice_WE-HIDA (rev24a).zip \| 6.3 KB SCS Spectre_WE-HIDA (rev24a).mod \| 5.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Induktivität±20%	Nennstrom10 A	Sättigungsstrom28 A	Eigenresonanzfrequenz19 MHz	–Verfügbarkeit prüfen
7444013119100	SPEC10 µH, ±20%, 11 A	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HIDA (rev22c).IntLib \| 779 KB CDS Cadence_WE-HIDA (rev19c).zip \| 4.4 MB EAG Eagle_WE-HIDA (rev21a).lbr \| 49.8 KB KIC KiCad_WE-HIDA (rev26b).zip \| 988.8 KB ZUK Cadstar_WE-HIDA (rev21a).zip \| 9.3 KB CAD-Dateien ZIP IGS Download_IGS_7444xx3119xxx (rev1).igs \| 1.4 MB STP Download_STEP_7444xx3119xxx (rev1).stp \| 586.3 KB Elektrische Modelle ZIP PSP PSpice_WE-HIDA (rev24a).zip \| 6.3 KB SCS Spectre_WE-HIDA (rev24a).mod \| 5.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Induktivität±20%	Nennstrom11 A	Sättigungsstrom58 A	Eigenresonanzfrequenz13 MHz	–Verfügbarkeit prüfen
7444211415100	SPEC10 µH, ±20%, 6.7 A	Simulation	Verfügbarkeit –	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HIDA (rev22c).IntLib \| 779 KB CDS Cadence_WE-HIDA (rev19c).zip \| 4.4 MB EAG Eagle_WE-HIDA (rev21a).lbr \| 49.8 KB KIC KiCad_WE-HIDA (rev26b).zip \| 988.8 KB ZUK Cadstar_WE-HIDA (rev21a).zip \| 9.3 KB CAD-Dateien ZIP IGS Download_IGS_7444xx1415xxx_8_10 (rev1).igs \| 1.8 MB STP Download_STEP_7444xx1415xxx_8_10 (rev1).stp \| 890.5 KB Elektrische Modelle ZIP PSP PSpice_WE-HIDA (rev24a).zip \| 6.3 KB SCS Spectre_WE-HIDA (rev24a).mod \| 5.6 KB S S-Parameter_WE-HIDA (rev20a).zip \| 1 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Induktivität±20%	Nennstrom6.7 A	Sättigungsstrom12.5 A	Eigenresonanzfrequenz18 MHz	–Verfügbarkeit prüfen
7444011480100	SPEC10 µH, ±20%, 8.5 A	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HIDA (rev22c).IntLib \| 779 KB CDS Cadence_WE-HIDA (rev19c).zip \| 4.4 MB EAG Eagle_WE-HIDA (rev21a).lbr \| 49.8 KB KIC KiCad_WE-HIDA (rev26b).zip \| 988.8 KB ZUK Cadstar_WE-HIDA (rev21a).zip \| 9.3 KB CAD-Dateien ZIP IGS Download_IGS_7444xx1480xxx (rev1).igs \| 1.2 MB STP Download_STEP_7444xx1480xxx (rev1).stp \| 417.7 KB Elektrische Modelle ZIP PSP PSpice_WE-HIDA (rev24a).zip \| 6.3 KB SCS Spectre_WE-HIDA (rev24a).mod \| 5.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Induktivität±20%	Nennstrom8.5 A	Sättigungsstrom13.5 A	Eigenresonanzfrequenz18 MHz	–Verfügbarkeit prüfen
74441521150	SPEC15 µH, ±20%, 8 A	Simulation	Verfügbarkeit –	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HIDA (rev22c).IntLib \| 779 KB CDS Cadence_WE-HIDA (rev19c).zip \| 4.4 MB EAG Eagle_WE-HIDA (rev21a).lbr \| 49.8 KB KIC KiCad_WE-HIDA (rev26b).zip \| 988.8 KB ZUK Cadstar_WE-HIDA (rev21a).zip \| 9.3 KB CAD-Dateien ZIP IGS Download_IGS_74441521150 (rev1).igs \| 977.9 KB STP Download_STEP_74441521150 (rev1).stp \| 278.3 KB Elektrische Modelle ZIP PSP PSpice_WE-HIDA (rev24a).zip \| 6.3 KB SCS Spectre_WE-HIDA (rev24a).mod \| 5.6 KB S S-Parameter_WE-HIDA (rev20a).zip \| 1 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität15 µH	Induktivität±20%	Nennstrom8 A	Sättigungsstrom10 A	Eigenresonanzfrequenz13 MHz	–Verfügbarkeit prüfen
7444011715150	SPEC15 µH, ±20%, 10 A	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HIDA (rev22c).IntLib \| 779 KB CDS Cadence_WE-HIDA (rev19c).zip \| 4.4 MB EAG Eagle_WE-HIDA (rev21a).lbr \| 49.8 KB KIC KiCad_WE-HIDA (rev26b).zip \| 988.8 KB ZUK Cadstar_WE-HIDA (rev21a).zip \| 9.3 KB CAD-Dateien ZIP IGS Download_IGS_7444xx1715xxx (rev1).igs \| 1.3 MB STP Download_STEP_7444xx1715xxx (rev1).stp \| 377.6 KB Elektrische Modelle ZIP PSP PSpice_WE-HIDA (rev24a).zip \| 6.3 KB SCS Spectre_WE-HIDA (rev24a).mod \| 5.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität15 µH	Induktivität±20%	Nennstrom10 A	Sättigungsstrom18 A	Eigenresonanzfrequenz14 MHz	–Verfügbarkeit prüfen
7444013119150	SPEC15 µH, ±20%, 11 A	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HIDA (rev22c).IntLib \| 779 KB CDS Cadence_WE-HIDA (rev19c).zip \| 4.4 MB EAG Eagle_WE-HIDA (rev21a).lbr \| 49.8 KB KIC KiCad_WE-HIDA (rev26b).zip \| 988.8 KB ZUK Cadstar_WE-HIDA (rev21a).zip \| 9.3 KB CAD-Dateien ZIP IGS Download_IGS_7444xx3119xxx (rev1).igs \| 1.4 MB STP Download_STEP_7444xx3119xxx (rev1).stp \| 586.3 KB Elektrische Modelle ZIP PSP PSpice_WE-HIDA (rev24a).zip \| 6.3 KB SCS Spectre_WE-HIDA (rev24a).mod \| 5.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität15 µH	Induktivität±20%	Nennstrom11 A	Sättigungsstrom41 A	Eigenresonanzfrequenz11 MHz	–Verfügbarkeit prüfen
7444211415150	SPEC15 µH, ±20%, 5.8 A	Simulation	Verfügbarkeit –	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HIDA (rev22c).IntLib \| 779 KB CDS Cadence_WE-HIDA (rev19c).zip \| 4.4 MB EAG Eagle_WE-HIDA (rev21a).lbr \| 49.8 KB KIC KiCad_WE-HIDA (rev26b).zip \| 988.8 KB ZUK Cadstar_WE-HIDA (rev21a).zip \| 9.3 KB CAD-Dateien ZIP IGS Download_7444xx1415xxx_15_22 (rev1).igs \| 1.7 MB STP Download_STEP_7444xx1415xxx_15_22 (rev1).stp \| 790 KB Elektrische Modelle ZIP PSP PSpice_WE-HIDA (rev24a).zip \| 6.3 KB SCS Spectre_WE-HIDA (rev24a).mod \| 5.6 KB S S-Parameter_WE-HIDA (rev20a).zip \| 1 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität15 µH	Induktivität±20%	Nennstrom5.8 A	Sättigungsstrom9.5 A	Eigenresonanzfrequenz13 MHz	–Verfügbarkeit prüfen
7444011480150	SPEC15 µH, ±20%, 8 A	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HIDA (rev22c).IntLib \| 779 KB CDS Cadence_WE-HIDA (rev19c).zip \| 4.4 MB EAG Eagle_WE-HIDA (rev21a).lbr \| 49.8 KB KIC KiCad_WE-HIDA (rev26b).zip \| 988.8 KB ZUK Cadstar_WE-HIDA (rev21a).zip \| 9.3 KB CAD-Dateien ZIP IGS Download_IGS_7444xx1480xxx (rev1).igs \| 1.2 MB STP Download_STEP_7444xx1480xxx (rev1).stp \| 417.7 KB Elektrische Modelle ZIP PSP PSpice_WE-HIDA (rev24a).zip \| 6.3 KB SCS Spectre_WE-HIDA (rev24a).mod \| 5.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität15 µH	Induktivität±20%	Nennstrom8 A	Sättigungsstrom9.5 A	Eigenresonanzfrequenz13 MHz	–Verfügbarkeit prüfen
74441521220	SPEC22 µH, ±20%, 7 A	Simulation	Verfügbarkeit –	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HIDA (rev22c).IntLib \| 779 KB CDS Cadence_WE-HIDA (rev19c).zip \| 4.4 MB EAG Eagle_WE-HIDA (rev21a).lbr \| 49.8 KB KIC KiCad_WE-HIDA (rev26b).zip \| 988.8 KB ZUK Cadstar_WE-HIDA (rev21a).zip \| 9.3 KB CAD-Dateien ZIP IGS Download_IGS_74441521220 (rev1).igs \| 978.6 KB STP Download_STEP_74441521220 (rev1).stp \| 278.3 KB Elektrische Modelle ZIP PSP PSpice_WE-HIDA (rev24a).zip \| 6.3 KB SCS Spectre_WE-HIDA (rev24a).mod \| 5.6 KB S S-Parameter_WE-HIDA (rev20a).zip \| 1 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität22 µH	Induktivität±20%	Nennstrom7 A	Sättigungsstrom7 A	Eigenresonanzfrequenz9 MHz	–Verfügbarkeit prüfen
7444011715220	SPEC22 µH, ±20%, 10 A	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HIDA (rev22c).IntLib \| 779 KB CDS Cadence_WE-HIDA (rev19c).zip \| 4.4 MB EAG Eagle_WE-HIDA (rev21a).lbr \| 49.8 KB KIC KiCad_WE-HIDA (rev26b).zip \| 988.8 KB ZUK Cadstar_WE-HIDA (rev21a).zip \| 9.3 KB CAD-Dateien ZIP IGS Download_IGS_7444xx1715xxx (rev1).igs \| 1.3 MB STP Download_STEP_7444xx1715xxx (rev1).stp \| 377.6 KB Elektrische Modelle ZIP PSP PSpice_WE-HIDA (rev24a).zip \| 6.3 KB SCS Spectre_WE-HIDA (rev24a).mod \| 5.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität22 µH	Induktivität±20%	Nennstrom10 A	Sättigungsstrom12 A	Eigenresonanzfrequenz11 MHz	–Verfügbarkeit prüfen
7444013119220	SPEC22 µH, ±20%, 10 A	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HIDA (rev22c).IntLib \| 779 KB CDS Cadence_WE-HIDA (rev19c).zip \| 4.4 MB EAG Eagle_WE-HIDA (rev21a).lbr \| 49.8 KB KIC KiCad_WE-HIDA (rev26b).zip \| 988.8 KB ZUK Cadstar_WE-HIDA (rev21a).zip \| 9.3 KB CAD-Dateien ZIP IGS Download_IGS_7444xx3119xxx (rev1).igs \| 1.4 MB STP Download_STEP_7444xx3119xxx (rev1).stp \| 586.3 KB Elektrische Modelle ZIP PSP PSpice_WE-HIDA (rev24a).zip \| 6.3 KB SCS Spectre_WE-HIDA (rev24a).mod \| 5.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität22 µH	Induktivität±20%	Nennstrom10 A	Sättigungsstrom33 A	Eigenresonanzfrequenz9 MHz	–Verfügbarkeit prüfen
7444211415220	SPEC22 µH, ±20%, 5.7 A	Simulation	Verfügbarkeit –	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HIDA (rev22c).IntLib \| 779 KB CDS Cadence_WE-HIDA (rev19c).zip \| 4.4 MB EAG Eagle_WE-HIDA (rev21a).lbr \| 49.8 KB KIC KiCad_WE-HIDA (rev26b).zip \| 988.8 KB ZUK Cadstar_WE-HIDA (rev21a).zip \| 9.3 KB CAD-Dateien ZIP IGS Download_7444xx1415xxx_15_22 (rev1).igs \| 1.7 MB STP Download_STEP_7444xx1415xxx_15_22 (rev1).stp \| 790 KB Elektrische Modelle ZIP PSP PSpice_WE-HIDA (rev24a).zip \| 6.3 KB SCS Spectre_WE-HIDA (rev24a).mod \| 5.6 KB S S-Parameter_WE-HIDA (rev20a).zip \| 1 MB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität22 µH	Induktivität±20%	Nennstrom5.7 A	Sättigungsstrom7 A	Eigenresonanzfrequenz10 MHz	–Verfügbarkeit prüfen
7444011480220	SPEC22 µH, ±20%, 8 A	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HIDA (rev22c).IntLib \| 779 KB CDS Cadence_WE-HIDA (rev19c).zip \| 4.4 MB EAG Eagle_WE-HIDA (rev21a).lbr \| 49.8 KB KIC KiCad_WE-HIDA (rev26b).zip \| 988.8 KB ZUK Cadstar_WE-HIDA (rev21a).zip \| 9.3 KB CAD-Dateien ZIP IGS Download_IGS_7444xx1480xxx (rev1).igs \| 1.2 MB STP Download_STEP_7444xx1480xxx (rev1).stp \| 417.7 KB Elektrische Modelle ZIP PSP PSpice_WE-HIDA (rev24a).zip \| 6.3 KB SCS Spectre_WE-HIDA (rev24a).mod \| 5.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität22 µH	Induktivität±20%	Nennstrom8 A	Sättigungsstrom6.5 A	Eigenresonanzfrequenz9 MHz	–Verfügbarkeit prüfen
