ÜbersichtAlle ProduktbereicheProduktbereichPassive BauelementeProduktgruppeInduktivitäten & LeistungsübertragerProduktfamilieÜbertrager für DC/DC-WandlerProduktserieWE-FB Sperrwandlerübertrager geeignet für LT3573/ LT3574/ LT3575/ LT3748

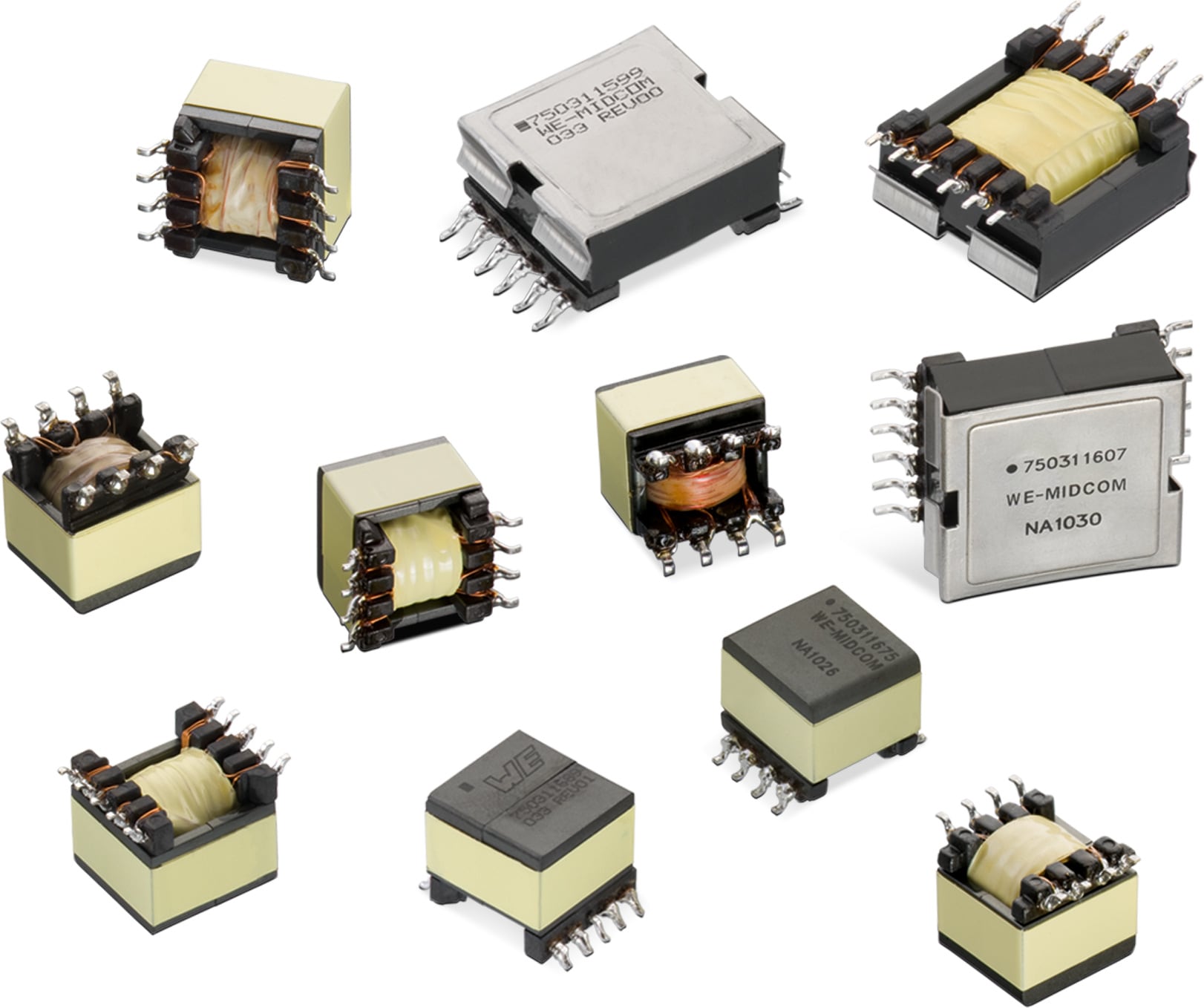

WE-FB Sperrwandlerübertrager geeignet für LT3573/ LT3574/ LT3575/ LT3748

Bauform Maße 3DL
(mm)
W
(mm)
H
(mm)
EP5 6.6 8.26 5.59
EP7 - - -
EP10 13.34 15.24 11.43
EP13 - - 12.7
ER9.5 10.41 12.95 5.97
EE16/8/5 20.32 24.38 16

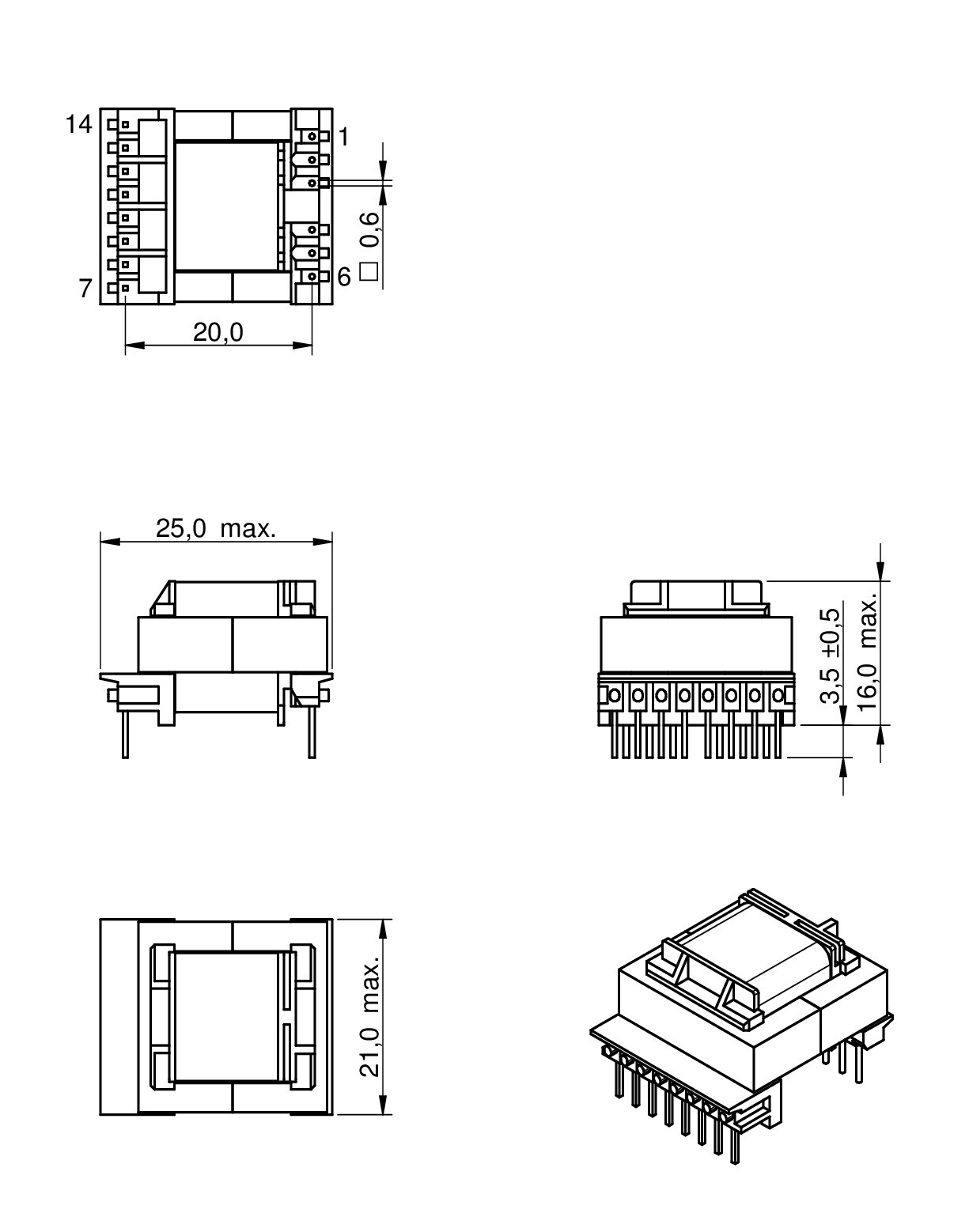

EE20/10/6 22.2 25 16

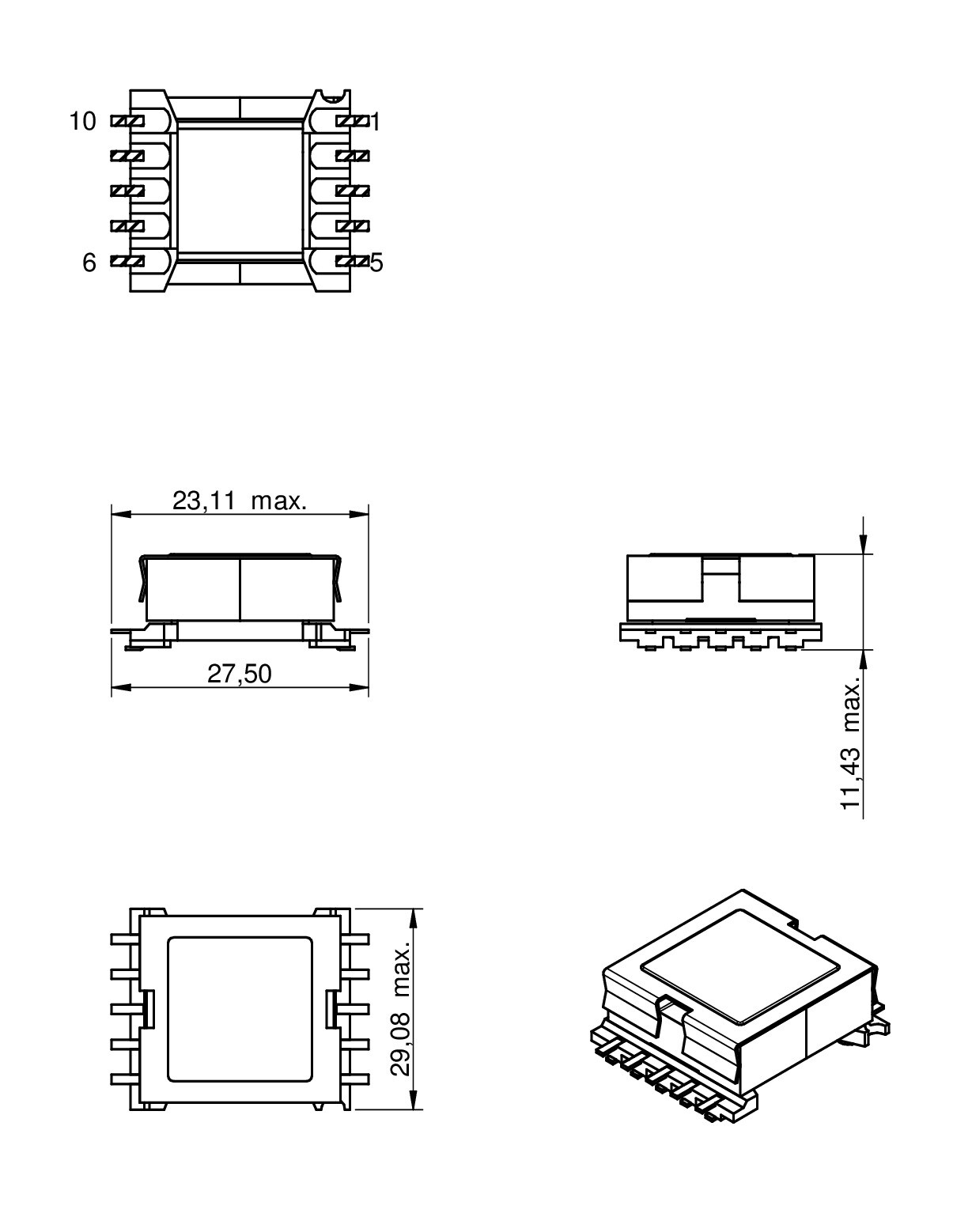

EFD20 23.11 29.08 11.43

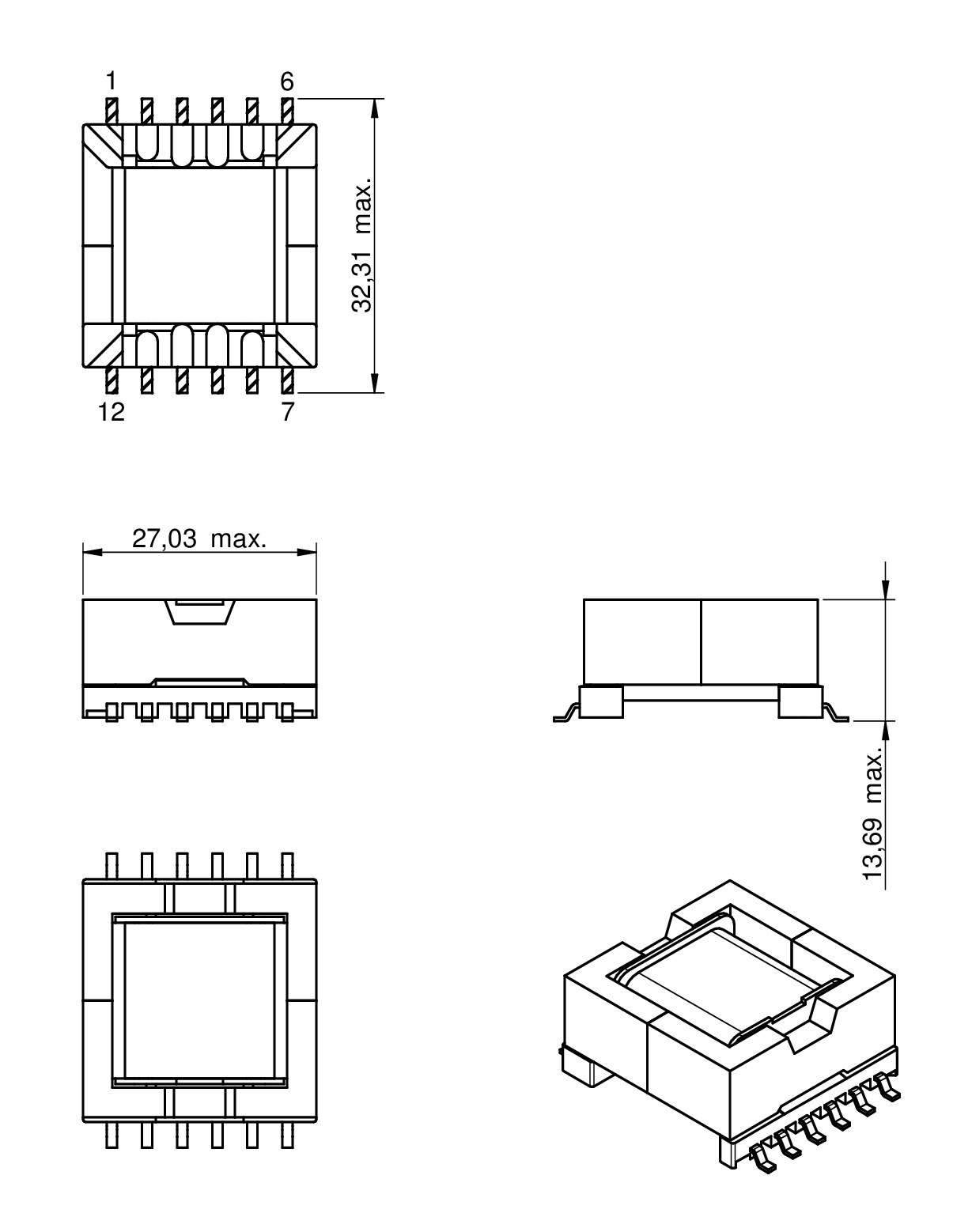

EFD25 27.03 32.31 13.69

Merkmale

  • Einfaches Design
  • nur wenige externe Bauteile
  • wenig Platzbedarf
  • geringe Kosten im Vergleich zu integriertem DC/DC Wandlermodulen
  • Kein Optokoppler notwendig!
  • Hohe Zuverlässigkeit im Regelkreis
  • Keine Alterungseffekte
  • Kernbeschaltung gleich für viele Ausgangsspannungslösungen
  • Für andere Ausgangsspannungen brauchen nur der Transformer und der Feedbackwiderstand gewechselt werden
  • Einfaches Design von kundenspezifischen Power Supplies aufgrund der standardisierten Schaltung

Anwendung

  • Isolierte DC/DC Wandler
  • Isolierte Schnittstellen
  • Isolierte Telekomwandler
  • Power over Ethernet

Artikeldaten

Alle
EP5
EP7
EP10
EP13
ER9.5
EE16/8/5
EE20/10/6
EFD20
EFD25
Artikel Nr. Daten­blatt Simu­lation DownloadsVinVOut1
(V)
IOut1
(A)
VOut2
(V)
IOut2
(A)
VOut3
(V)
IOut3
(A)
VOut4
(V)
IOut4
(A)
Vaux
(V)
L
(µH)
nISAT
(A)
LS
(µH)
VT
(V (AC))
BauformIC-Referenz Muster
750370042SPEC
7 Dateien 5 V (DC) 5 0.1 5 0.1 5 15 1:1:1:1 1.5 0.6 1500 ER9.5 LT3573
750311691SPEC
7 Dateien 8 - 15 V (DC) 150 0.001 60 1:5 0.25 1 1500 EP5 LT3748
750311692SPEC
7 Dateien 8 - 15 V (DC) 150 0.001 -150 0.001 80 1:5:5 1 2 1500 EP7 LT3748
750311856SPEC
7 Dateien 8 - 24 V (DC) 15 0.15 15 0.15 15 0.15 15 0.15 3.8 1:1:4:4:4:4 12 0.4 1500 EP13 LT3575 & LT3748
750311911SPEC
7 Dateien 8 - 24 V (DC) 15 0.2 15 0.2 15 0.2 15 0.2 5 6.78 1:3:3:3:3:1 13 0.2 1500 EE20/10/6 LT3748
750310471SPEC
7 Dateien 9 - 30 V (DC) 5 2 5 25 3:1:1 2.6 0.43 1500 EP10 LT3573 & LT3575
750311675SPEC
7 Dateien 9 - 30 V (DC) 5 2 5 25 3:1:1 2.5 0.25 1500 EP10 LT3573 & LT3575 & LT3748
750310617SPEC
7 Dateien 9 - 36 V (DC) 12 3 12 4.5 1:1.16:1.16 14 0.15 1875 EFD20 LT3748
750370059SPEC
7 Dateien 10 - 30 V (DC) 5 1 5 50 3:1:1 1.6 1 1500 EP7 LT3573
750370041SPEC
7 Dateien 10 - 30 V (DC) 5 1 5 50 3:1:1 1.6 1 1500 EP7 LT3574 & LT3573
750370040SPEC
7 Dateien 10 - 30 V (DC) 5 1 5 30 3:1:1 1.7 1 1500 EP7 LT3574 & LT3573
750370047SPEC
7 Dateien 10 - 30 V (DC) 5 1 5 30 3:1:1 1.7 1 1500 EP7 LT3574 & LT3573
750370058SPEC
7 Dateien 10 - 30 V (DC) 15 0.4 5 25 1:1:0.333 2 0.3 1500 EP7 LT3573
750310799SPEC
7 Dateien 10 - 30 V (DC) 15 0.4 5 25 1:1:0.333 2 0.125 1500 EP7 LT3573
750311567SPEC
7 Dateien 10 - 40 V (DC) 5 3 10 7 2:1:2 11.2 0.8 1500 EP10 LT3575 & LT3748
750311625SPEC
7 Dateien 10 - 40 V (DC) 3.3 4 8 9 4:1:2.2 8 0.5 1500 EP13 LT3575 & LT3748
750311564SPEC
7 Dateien 10 - 40 V (DC) 5 3 8 9.07 3:1:1.75 8 0.25 1500 EP13 LT3575 & LT3748
750311624SPEC
7 Dateien 10 - 40 V (DC) 15 1 8 9 1.5:1:0.5 8 0.25 1500 EP13 LT3575 & LT3748
750310559SPEC
7 Dateien 12 - 30 V (DC) 3.3 1.3 5 24 4:1:1 2.1 0.5 1500 EP10 LT3573 & LT3575
750310564SPEC
7 Dateien 12 - 30 V (DC) 5 1 -5 1 5 63 3:1:1:1 1.45 0.6 1500 EP10 LT3574 & LT3573 & LT3575
750311486SPEC
7 Dateien 12 V (DC) 200 0.002 -200 0.002 4 100 1:10:10:2.19 2 4.5 1500 EP13 LT3748
750311681SPEC
7 Dateien 12 V (DC) 200 0.002 -200 0.002 100 1:10:10 2 3 1500 EP13 LT3748
750310988SPEC
7 Dateien 12 V (DC) 48 0.85 14 1:4.42 15 0.2 1500 EFD25 LT3748
750310562SPEC
7 Dateien 18 - 30 V (DC) 12 0.8 12 25 2:1:1 2.8 0.5 1500 EP10 LT3573 & LT3575
750310563SPEC
7 Dateien 18 - 30 V (DC) 12 0.8 6 25 1:1:0.5 2.8 0.5 1500 EP10 LT3573 & LT3575
750311797SPEC
7 Dateien 18 - 100 V (DC) 12 2.5 12 14 2.5:1:1 11.5 0.21 4000 EFD20 LT3748
750311385SPEC
7 Dateien 18 - 60 V (DC) 13 2.3 14 15 1.25:1:1.1 6.75 0.2 1500 EFD20 LT3748
750311783SPEC
7 Dateien 19 - 70 V (DC) 24 2.5 12 20 1.5:1:0.5 16 0.225 1500 EFD25 LT3748
750311597SPEC
7 Dateien 20 - 48 V (DC) 5 6 10 6 3:1:2 9.5 0.3 1500 EFD20 LT3748
750311598SPEC
7 Dateien 20 - 48 V (DC) 12 2.5 10 8.3 2:1:0.8 9 0.3 1500 EFD20 LT3748
750311599SPEC
7 Dateien 20 - 48 V (DC) 15 2 10 8 1.5:1:0.67 12 1 1500 EFD20 LT3748
750311604SPEC
7 Dateien 20 - 48 V (DC) 24 1.3 10 8 1:1:0.42 9.5 0.4 1500 EFD20 LT3748
750311589SPEC
7 Dateien 20 - 48 V (DC) 5 9 10 6 3:1:2 18 0.4 1500 EFD25 LT3748
750311591SPEC
7 Dateien 20 - 48 V (DC) 15 3 10 8 1.5:1:0.67 20 0.4 1500 EFD25 LT3748
750311590SPEC
7 Dateien 20 - 48 V (DC) 12 3.8 10 8 2:1:1 18 0.4 1500 EFD25 LT3748
750311592SPEC
7 Dateien 20 - 48 V (DC) 24 1.9 10 8 1:1:0.44 18 0.4 1500 EFD25 LT3748
750311889SPEC
7 Dateien 28 V (DC) 250 0.1 37 1:2.5:2.5 2.95 0.16 500 EFD25 LT3748
750311605SPEC
7 Dateien 30 - 75 V (DC) 5 6 10 15 3.5:1:2 9.5 0.55 1500 EFD20 LT3748
750311607SPEC
7 Dateien 30 - 75 V (DC) 12 2.5 10 14 2.5:1:0.83 9.5 0.5 1500 EFD20 LT3748
750311600SPEC
7 Dateien 30 - 75 V (DC) 15 2 10 12 2:1:0.67 11 0.4 1500 EFD20 LT3748
750311608SPEC
7 Dateien 30 - 75 V (DC) 24 1.3 10 12 1.5:1:0.5 9 1 1500 EFD20 LT3748
750311593SPEC
7 Dateien 30 - 75 V (DC) 5 9 10 15 3.5:1:2 18 0.4 1500 EFD25 LT3748
750311595SPEC
7 Dateien 30 - 75 V (DC) 15 3 10 12 2:1:0.8 16 0.4 1500 EFD25 LT3748
750311594SPEC
7 Dateien 30 - 75 V (DC) 12 3.8 10 15 2.33:1:0.83 18 0.55 1500 EFD25 LT3748
750311596SPEC
7 Dateien 30 - 75 V (DC) 24 1.9 10 12 1.5:1:0.5 18 0.4 1500 EFD25 LT3748
750311305SPEC
7 Dateien 36 V (DC) 12 1 8 50 3:1:0.667 2.8 2 1500 EP10 LT3575
750311306SPEC
7 Dateien 36 V (DC) 12 1 8 100 3:1:0.667 1.65 3 1500 EP10 LT3575
750311307SPEC
7 Dateien 36 V (DC) 24 0.5 8 100 2:1:0.333 1.9 3 1500 EP10 LT3574 & LT3575
750311308SPEC
7 Dateien 36 V (DC) 24 0.5 8 100 1:1:0.333 2.1 3 1500 EP10 LT3574 & LT3575
750311303SPEC
7 Dateien 36 V (DC) 5 3 10 50 5:1:2 2.25 1.5 1500 EP10 LT3575
750311304SPEC
7 Dateien 36 V (DC) 5 3 10 50 4:1:1.5 2.4 1.5 1500 EP10 LT3574 & LT3575
750311342SPEC
7 Dateien 36 V (DC) 5 3 10 15 2:1:2 5.8 0.65 1500 EP10 LT3575
750311424SPEC
7 Dateien 36 V (DC) 12 1 8 100 3:1:0.667 2.4 1.5 1500 EP13 LT3748
750311456SPEC
7 Dateien 36 V (DC) 12 1 8 100 3:1:0.667 2.4 1.5 2500 EP13 LT3748
750311458SPEC
7 Dateien 36 V (DC) 3.3 4 8 15 3:1:2.5 5 0.3 2500 EP13 LT3575 & LT3748
750311422SPEC
7 Dateien 36 V (DC) 5 4 10 50 5:1:2 3.3 1.2 1500 EP13 LT3575 & LT3748
750311423SPEC
7 Dateien 36 V (DC) 5 4 10 50 4:1:2 3.85 1.2 1500 EP13 LT3575 & LT3748
750311457SPEC
7 Dateien 36 V (DC) 5 4 10 50 4:1:2 3.7 1.2 2500 EP13 LT3575 & LT3748
750311688SPEC
7 Dateien 36 V (DC) 5 4 10 50 5:1:2 3.1 1.2 1500 EP13 LT3575 & LT3748
750311689SPEC
7 Dateien 36 V (DC) 5 4 10 50 4:1:2 3.7 1.2 2500 EP13 LT3575 & LT3748
750311439SPEC
7 Dateien 37 - 57 V (DC) 12 2.1 12 37 2:1:1.1 2.8 0.75 1500 EP13 LT3575 & LT3748
750311771SPEC
7 Dateien 100 - 400 V (DC) 15 3 15 500 3:3:1:1 2.5 10 2000 EFD25 LT3748
750811048SPEC
7 Dateien 120 - 375 V (DC) 30 0.3 15 1500 4.52:1:2.26 0.65 35 4500 EE16/8/5 LT3748
Artikel Nr. Daten­blatt Simu­lation
750370042SPEC
750311691SPEC
750311692SPEC
750311856SPEC
750311911SPEC
750310471SPEC
750311675SPEC
750310617SPEC
750370059SPEC
750370041SPEC
750370040SPEC
750370047SPEC
750370058SPEC
750310799SPEC
750311567SPEC
750311625SPEC
750311564SPEC
750311624SPEC
750310559SPEC
750310564SPEC
750311486SPEC
750311681SPEC
750310988SPEC
750310562SPEC
750310563SPEC
750311797SPEC
750311385SPEC
750311783SPEC
750311597SPEC
750311598SPEC
750311599SPEC
750311604SPEC
750311589SPEC
750311591SPEC
750311590SPEC
750311592SPEC
750311889SPEC
750311605SPEC
750311607SPEC
750311600SPEC
750311608SPEC
750311593SPEC
750311595SPEC
750311594SPEC
750311596SPEC
750311305SPEC
750311306SPEC
750311307SPEC
750311308SPEC
750311303SPEC
750311304SPEC
750311342SPEC
750311424SPEC
750311456SPEC
750311458SPEC
750311422SPEC
750311423SPEC
750311457SPEC
750311688SPEC
750311689SPEC
750311439SPEC
750311771SPEC
750811048SPEC
Muster
Artikel Nr. Daten­blatt Simu­lation DownloadsVinVOut1
(V)
IOut1
(A)
VOut2
(V)
IOut2
(A)
VOut3
(V)
IOut3
(A)
VOut4
(V)
IOut4
(A)
Vaux
(V)
L
(µH)
nISAT
(A)
LS
(µH)
VT
(V (AC))
BauformIC-Referenz Muster

Bemerkungen

  • Abhängig von der Applikation können die Angaben im Datenblatt abweichen.
