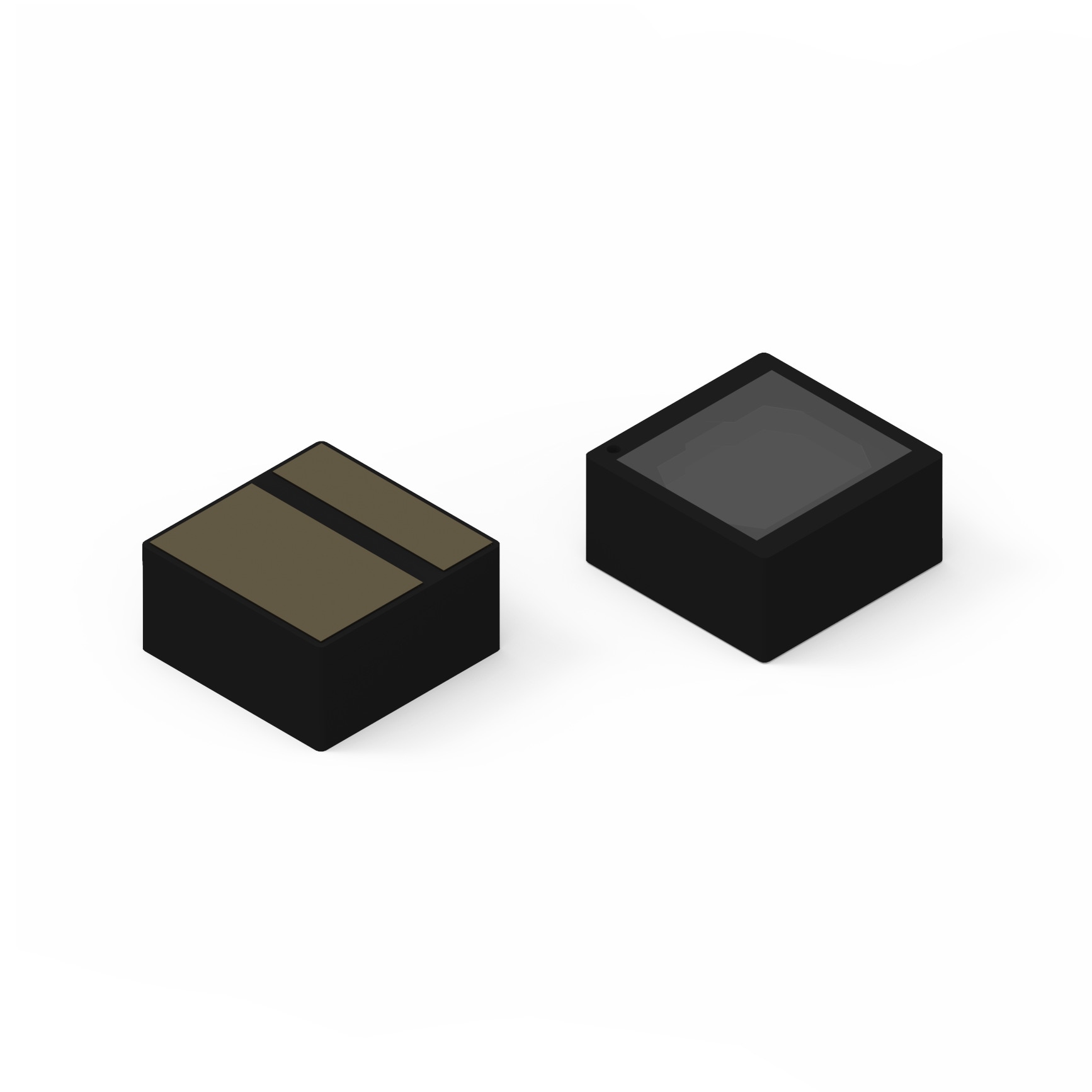

WL-VCSL Vertical Cavity Surface Emitting Laser

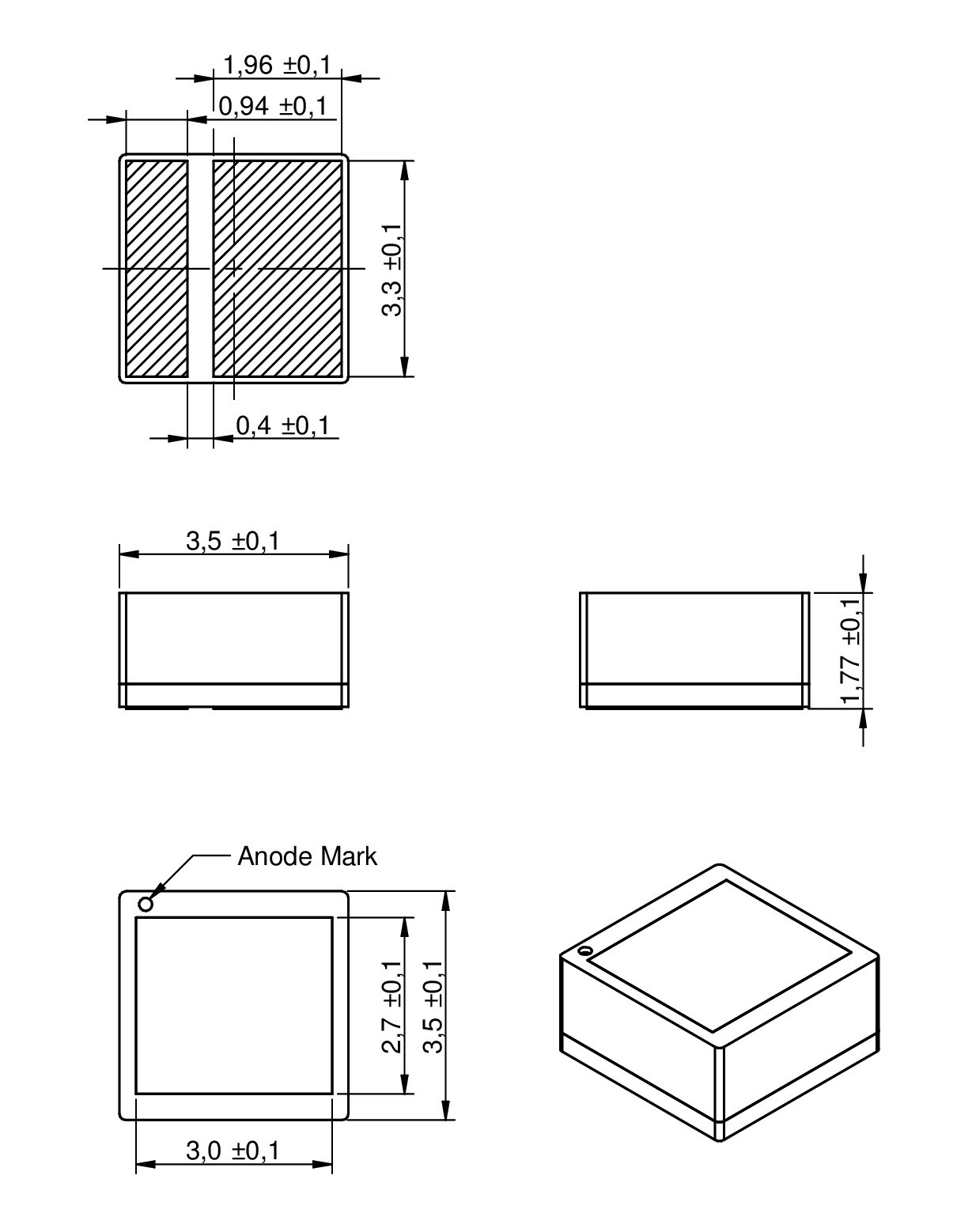

Bauform	Maße	L (mm)	W (mm)	H (mm)
Size 3535		3.5	3.5	1.8

LTSpice-Dateien

LT
LTSpice_WL-VCSL (rev22a).zip
|
1.9 KB

Merkmale

Höhe optische Leistung
Homogene Strahlungsmuster
60° x 45°
110° x 85°
Wellenlänge: 850 nm / 940 nm

Anwendung

Biometrische Erkennung
LiDAR
3D Erkennung
ToF
Autonome Robotik
Autonome Industrie

Artikeldaten

Size 3535

Artikel Nr.	Datenblatt	Downloads	Status	λ_{Peak typ.} (nm)	Φ_{e typ.} (mW)	V_{F typ.} (V)	2θ_{50%,X typ.} (°)	2θ_{50%,Y typ.} (°)	Muster
159353850A6300	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-VCSL (rev22b).IntLib \| 47 KB CDS Cadence_WL-VCSL (rev25a).zip \| 83.5 KB EAG Eagle_WL-VCSL (rev22a).lbr \| 15.2 KB CAD-Dateien ZIP IGS IGS_WL-VCSL_3535 (rev1).igs \| 410.7 KB STP STP_WL-VCSL_3535 (rev1).stp \| 111.1 KB Elektrische Modelle ZIP PSP PSpice_WL-VCSL (rev22a).zip \| 3.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	850	2100	2.1	60	45
159353850B1300	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-VCSL (rev22b).IntLib \| 47 KB CDS Cadence_WL-VCSL (rev25a).zip \| 83.5 KB EAG Eagle_WL-VCSL (rev22a).lbr \| 15.2 KB CAD-Dateien ZIP IGS IGS_WL-VCSL_3535 (rev1).igs \| 410.7 KB STP STP_WL-VCSL_3535 (rev1).stp \| 111.1 KB Elektrische Modelle ZIP PSP PSpice_WL-VCSL (rev22a).zip \| 3.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	850	2100	2.1	110	85
159353940B1300	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-VCSL (rev22b).IntLib \| 47 KB CDS Cadence_WL-VCSL (rev25a).zip \| 83.5 KB EAG Eagle_WL-VCSL (rev22a).lbr \| 15.2 KB CAD-Dateien ZIP IGS IGS_WL-VCSL_3535 (rev1).igs \| 410.7 KB STP STP_WL-VCSL_3535 (rev1).stp \| 111.1 KB Elektrische Modelle ZIP PSP PSpice_WL-VCSL (rev22a).zip \| 3.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	940	1800	2	110	85
159353940A6300	SPEC	25 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-VCSL (rev22b).IntLib \| 47 KB CDS Cadence_WL-VCSL (rev25a).zip \| 83.5 KB EAG Eagle_WL-VCSL (rev22a).lbr \| 15.2 KB CAD-Dateien ZIP IGS IGS_WL-VCSL_3535 (rev1).igs \| 410.7 KB STP STP_WL-VCSL_3535 (rev1).stp \| 111.1 KB Elektrische Modelle ZIP PSP PSpice_WL-VCSL (rev22a).zip \| 3.2 KB Strahldaten ASA ASAP-and-APEX_dis_159353940A6300_5M (rev1p0).zip \| 121.2 MB COD CodeV_ray_159353940A6300_5M (rev1p0).zip \| 121.2 MB FRE Fred_dat_159353940A6300_5M (rev1p0).zip \| 121.2 MB FRE Fred_txt_159353940A6300_5M (rev1p0).zip \| 188.7 MB LIG LightTools_ray_159353940A6300_5M (rev1p0).zip \| 121.2 MB LIG LightTools_txt_159353940A6300_5M (rev1p0).zip \| 188.7 MB LUC LucidShape_ray_159353940A6300_5M (rev1p0).zip \| 121.2 MB LUC LucidShape_txt_159353940A6300_5M (rev1p0).zip \| 188.7 MB OPT OpTaliX_dis_159353940A6300_5M (rev1p0).zip \| 121.2 MB OPT OpTaliX_txt_159353940A6300_5M (rev1p0).zip \| 188.7 MB OPT OptiCAD_dat_159353940A6300_5M (rev1p0).zip \| 121.2 MB OPT OptiCAD_txt_159353940A6300_5M (rev1p0).zip \| 188.7 MB RIR Photopia_rir_159353940A6300_5M (rev1p0).zip \| 121.2 MB SIM Simulux_ray_159353940A6300_5M (rev1p0).zip \| 121.2 MB SPE Speos_ray_159353940A6300_5M (rev1p0).zip \| 125.3 MB SRC Lucaray-maker_src_159353940A6300_5M (rev1p0).zip \| 121.2 MB TRA TracePro_txt_159353940A6300_5M (rev1p0).zip \| 188.7 MB ZEM ZemaxBin_dat_159353940A6300_5M (rev1p0).zip \| 121.2 MB ZEM Zemax_dat_159353940A6300_5M (rev1p0).zip \| 188.7 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	940	1900	2	60	45

Artikel Nr.	Datenblatt
159353850A6300	SPEC
159353850B1300	SPEC
159353940B1300	SPEC
159353940A6300	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	λ_{Peak typ.} (nm)	Φ_{e typ.} (mW)	V_{F typ.} (V)	2θ_{50%,X typ.} (°)	2θ_{50%,Y typ.} (°)	Muster
