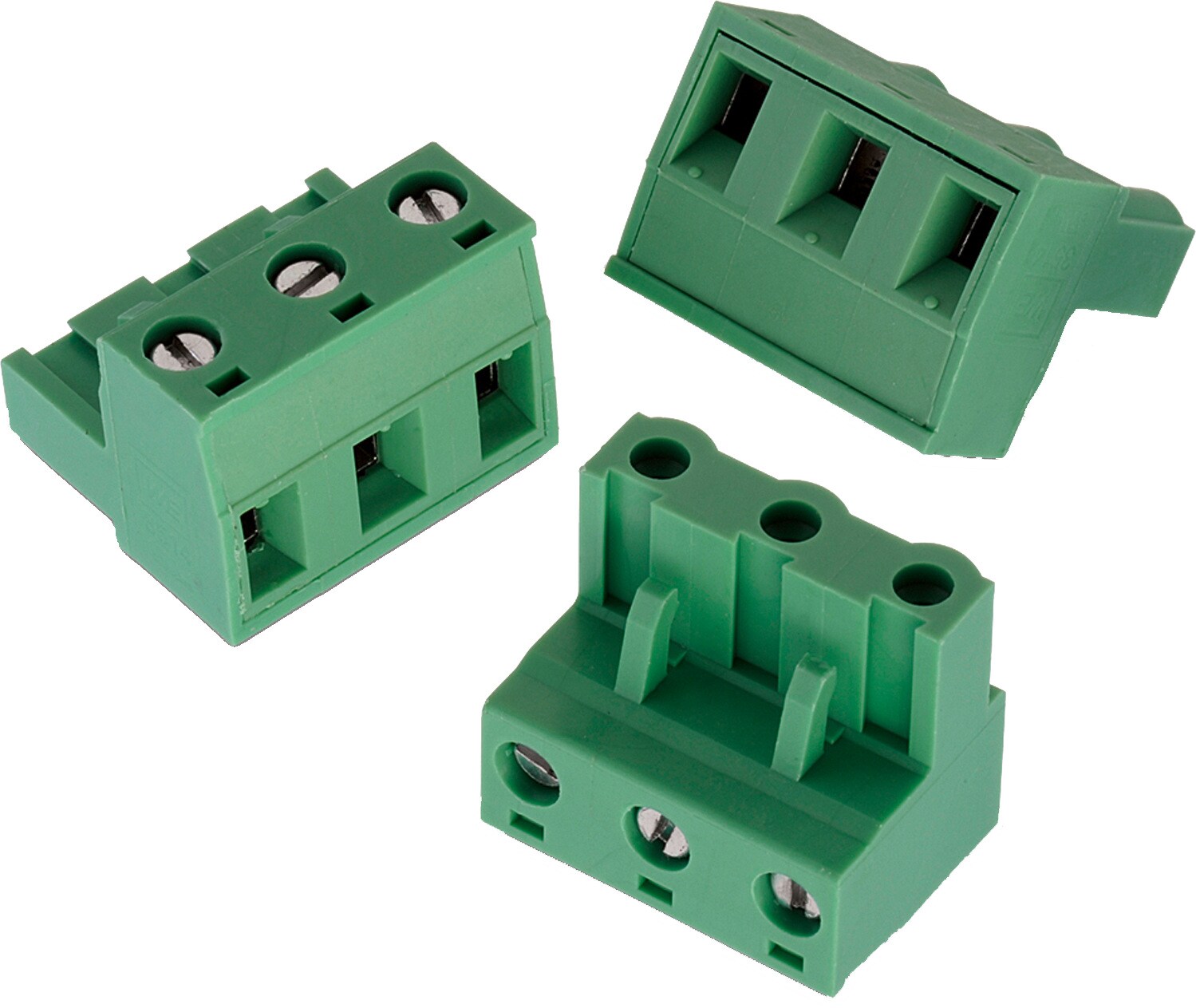

WR-TBL Serie 3514 - 7.62 mm Vertical | Elektromechanische Bauelemente

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	RoHS
Raster	7.62 mm

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Kontaktmaterial	Messing
Schraubanschlussmaterial	Stahl
Schraubanschlussbeschichtung	Zink
Kabelschutzmaterial	Phosphorbronze

Electrical Properties
I_R	20 A
I_{R cULus}	20 A
Arbeitsspannung	300 V (AC)
Arbeitsspannung [cULus]	300 V (AC)
Spannungsfestigkeit [cULus]	1600 V (AC)
Kontaktwiderstand [cULus]	20 mΩ

Mechanical Properties
Kabellänge	7 up to 8 (mm)
Schraube	M3

Wire Properties
Solid Wire Section (AWG)	12 to 24 (AWG)
Solid Wire Section (Metric)	3.31 to 0.205 (mm²)
Stranded Wire Section (AWG)	12 to 24 (AWG)
Stranded Wire Section (Metric)	3.31 to 0.205 (mm²)

Certification
cULus Zulassung	E315414

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Pins	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit
691351400002	SPEC	3 Dateien CAD-Dateien ZIP 3D 691351400002_1 (rev1).pdf \| 224.9 KB IGS 691351400002 (rev1).iges \| 1.8 MB STP 691351400002 (rev1).stp \| 373.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	2	Pluggable	Kabel	Nein	Vertikal	12 to 24 (AWG) 3.31 to 0.205 (mm²)	691002
691351400003	SPEC	3 Dateien CAD-Dateien ZIP 3D 691351400003_1 (rev1).pdf \| 279.8 KB IGS 691351400003 (rev1).iges \| 2.4 MB STP 691351400003 (rev1).stp \| 922.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	3	Pluggable	Kabel	Nein	Vertikal	12 to 24 (AWG) 3.31 to 0.205 (mm²)	–
691351400004	SPEC	3 Dateien CAD-Dateien ZIP 3D 691351400004_1 (rev1).pdf \| 331.3 KB IGS 691351400004 (rev1).iges \| 3.1 MB STP 691351400004 (rev1).stp \| 1.1 MB Alle 3 Dateien als ZIP herunterladen ZIP	4	Pluggable	Kabel	Nein	Vertikal	12 to 24 (AWG) 3.31 to 0.205 (mm²)	–
691351400005	SPEC	3 Dateien CAD-Dateien ZIP 3D 691351400005_1 (rev1).pdf \| 386.3 KB IGS 691351400005 (rev1).iges \| 3.7 MB STP 691351400005 (rev1).stp \| 1.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	5	Pluggable	Kabel	Nein	Vertikal	12 to 24 (AWG) 3.31 to 0.205 (mm²)	–
691351400006	SPEC	3 Dateien CAD-Dateien ZIP 3D 691351400006_1 (rev1).pdf \| 443.5 KB IGS 691351400006 (rev1).iges \| 4.3 MB STP 691351400006 (rev1).stp \| 1.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	6	Pluggable	Kabel	Nein	Vertikal	12 to 24 (AWG) 3.31 to 0.205 (mm²)	–
691351400007	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_691351400007 (rev1).pdf \| 484.1 KB IGS Download_IGES_691351400007 (rev1).iges \| 4.9 MB STP Download_STP_691351400007 (rev1).stp \| 1.8 MB Alle 3 Dateien als ZIP herunterladen ZIP	7	Pluggable	Kabel	Nein	Vertikal	12 to 24 (AWG) 3.31 to 0.205 (mm²)	–
691351400008	SPEC	3 Dateien CAD-Dateien ZIP 3D 691351400008_1 (rev1).pdf \| 534.6 KB IGS 691351400008 (rev1).iges \| 5.5 MB STP 691351400008 (rev1).stp \| 2.1 MB Alle 3 Dateien als ZIP herunterladen ZIP	8	Pluggable	Kabel	Nein	Vertikal	12 to 24 (AWG) 3.31 to 0.205 (mm²)	–
691351400012	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_691351400012 (rev1).pdf \| 758.5 KB IGS Download_IGES_691351400012 (rev1).iges \| 8 MB STP Download_STP_691351400012 (rev1).stp \| 3 MB Alle 3 Dateien als ZIP herunterladen ZIP	12	Pluggable	Kabel	Nein	Vertikal	12 to 24 (AWG) 3.31 to 0.205 (mm²)	–

Artikel Nr.	Datenblatt
691351400002	SPEC
691351400003	SPEC
691351400004	SPEC
691351400005	SPEC
691351400006	SPEC
691351400007	SPEC
691351400008	SPEC
691351400012	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Pins	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit	Muster

Terminal Blocks - Standard, Personalized & Highly Customized

Tailored to your needs

Custom & Standard Terminal Blocks

Neben einem Portfolio von mehr als 2000 Standardbauteilen, bietet Würth Elektronik verschiedene Möglichkeiten, die Produkte auf Ihre spezifischen Anforderungen zuzuschneiden. Personalisierte Modifikationen von Standard Terminal Blocks sind bei kleinen bis mittleren Stückzahlen als besonderer Service innerhalb weniger Tage verfügbar. Komplett kundenspezifische Lösungen sind in hohen Stückzahlen innerhalb weniger Wochen möglich. Eigene Konstruktion, Werkzeugbau und Prototypenbau stellen sicher, dass alle kundenspezifischen Anforderungen erfüllt werden.
