WE-VD Disk Varistor | Passive Bauelemente | Würth Elektronik Produktkatalog

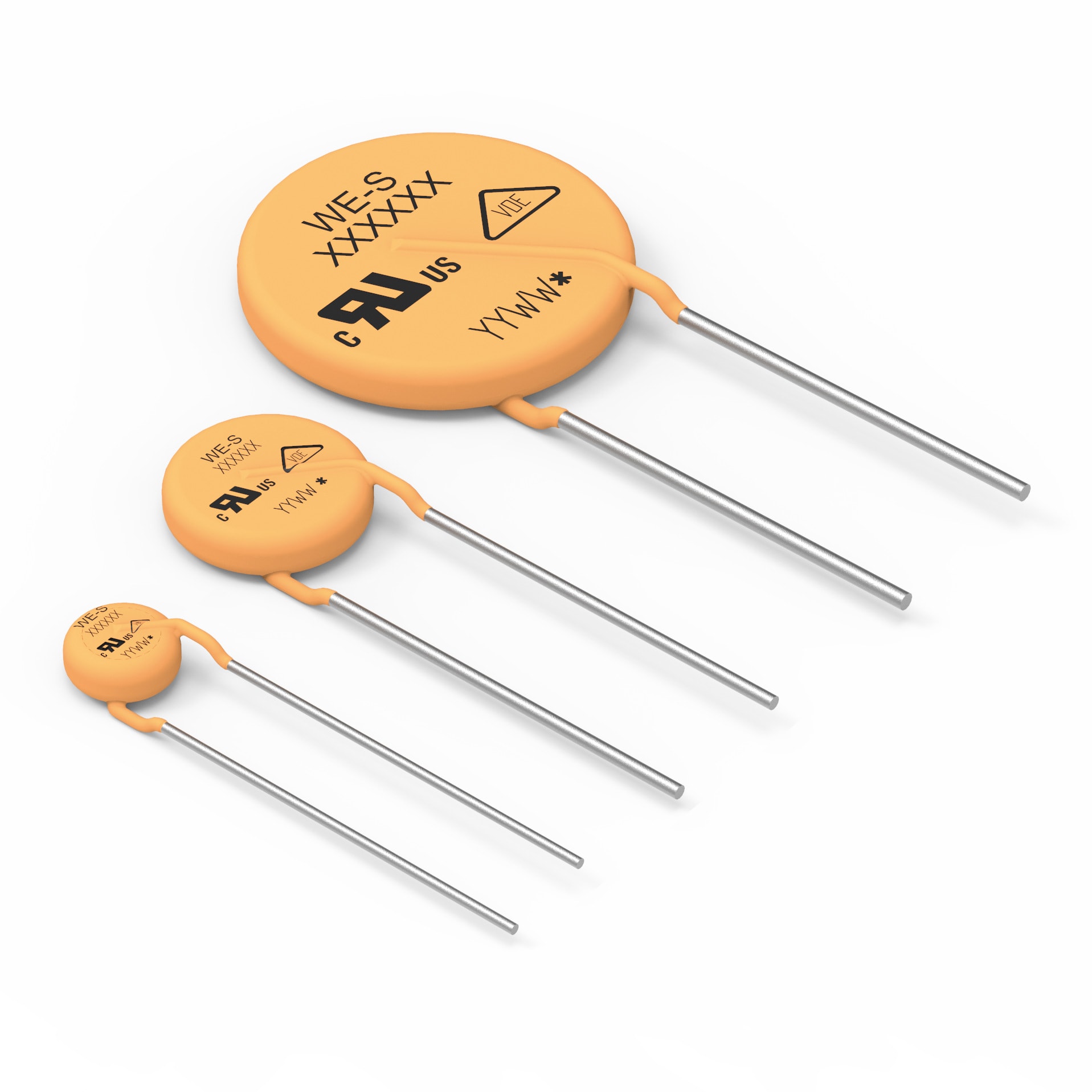

WE-VD Disk Varistor. Niedrige Klemmspannung. Hervorragendes Ableitverhalten.

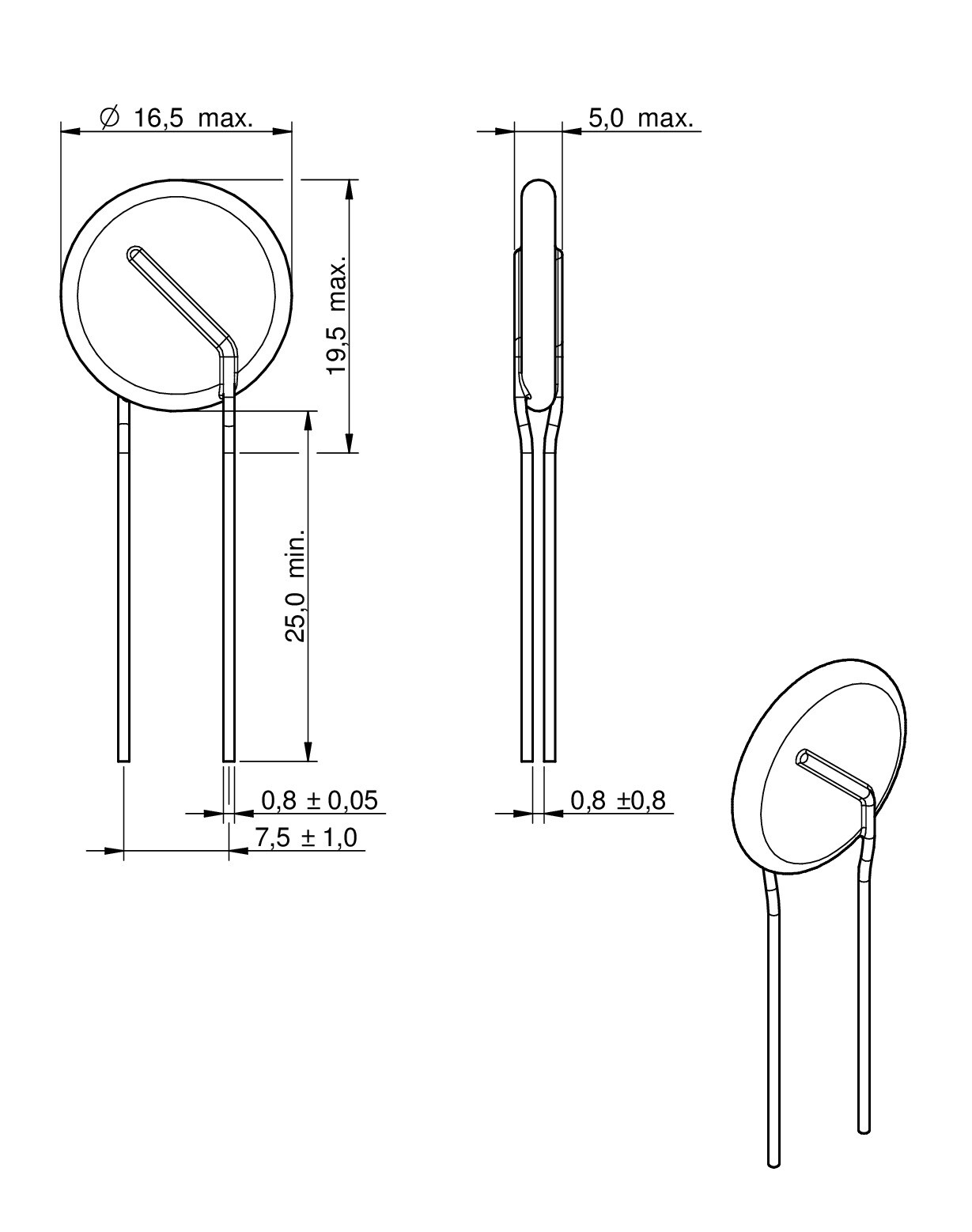

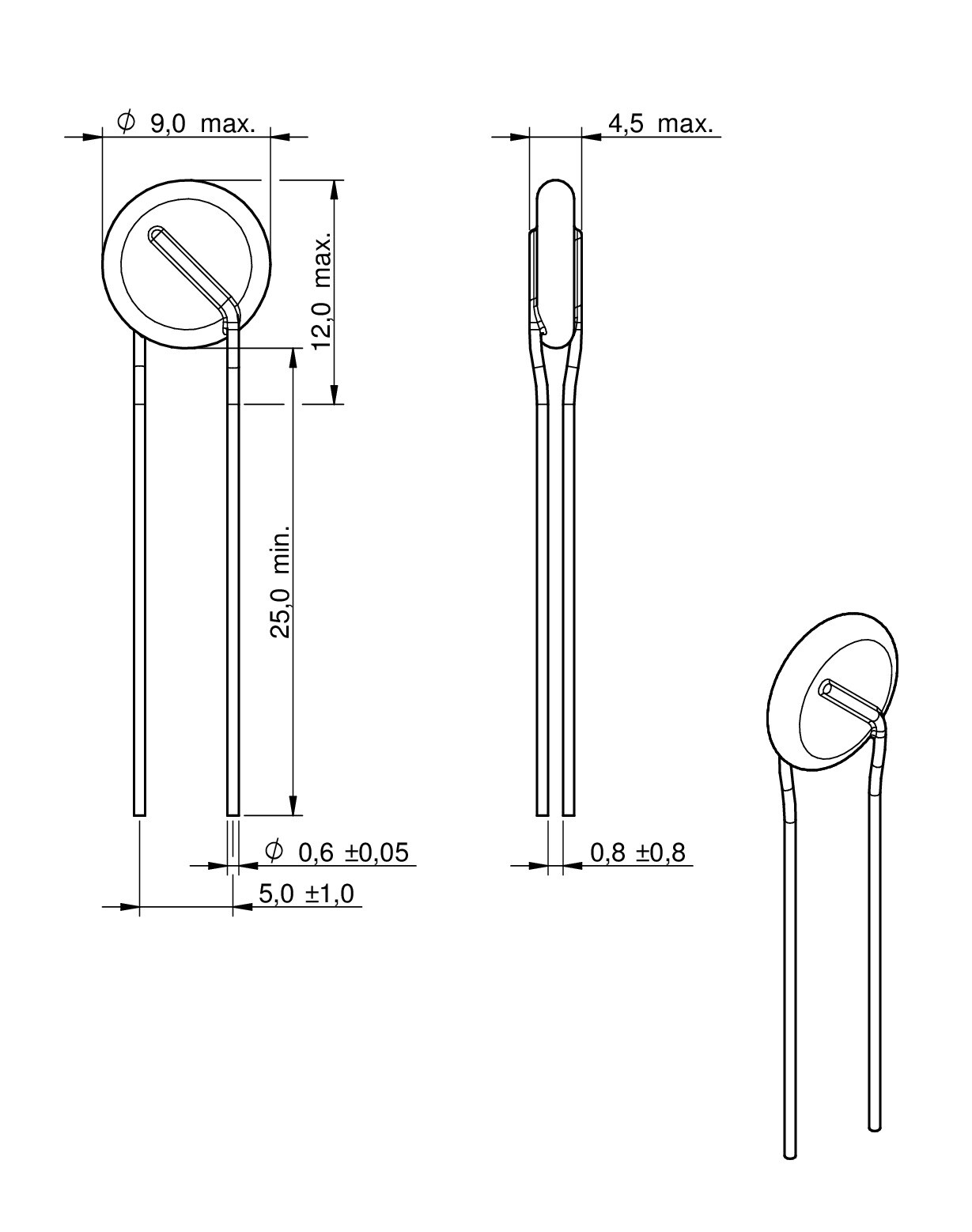

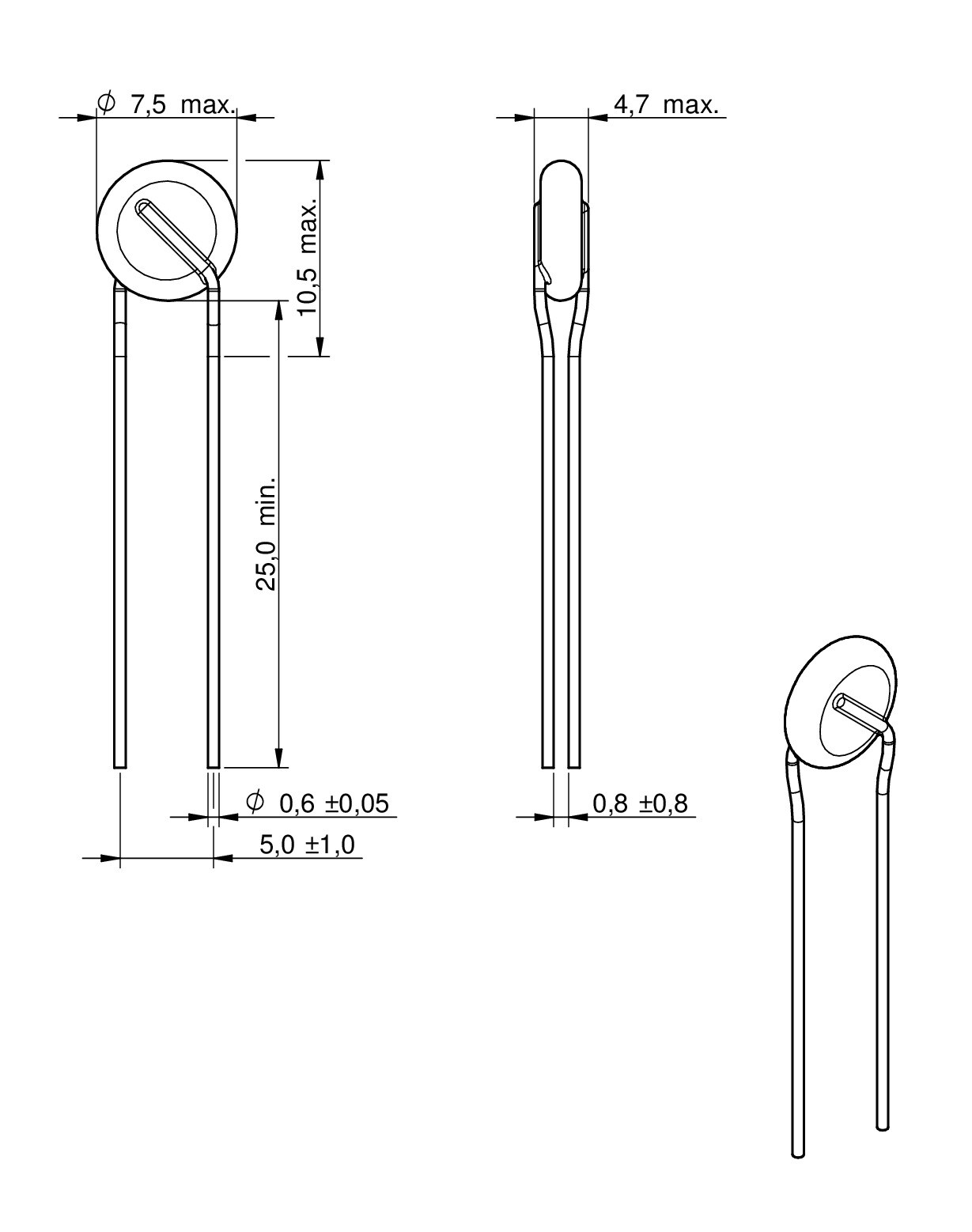

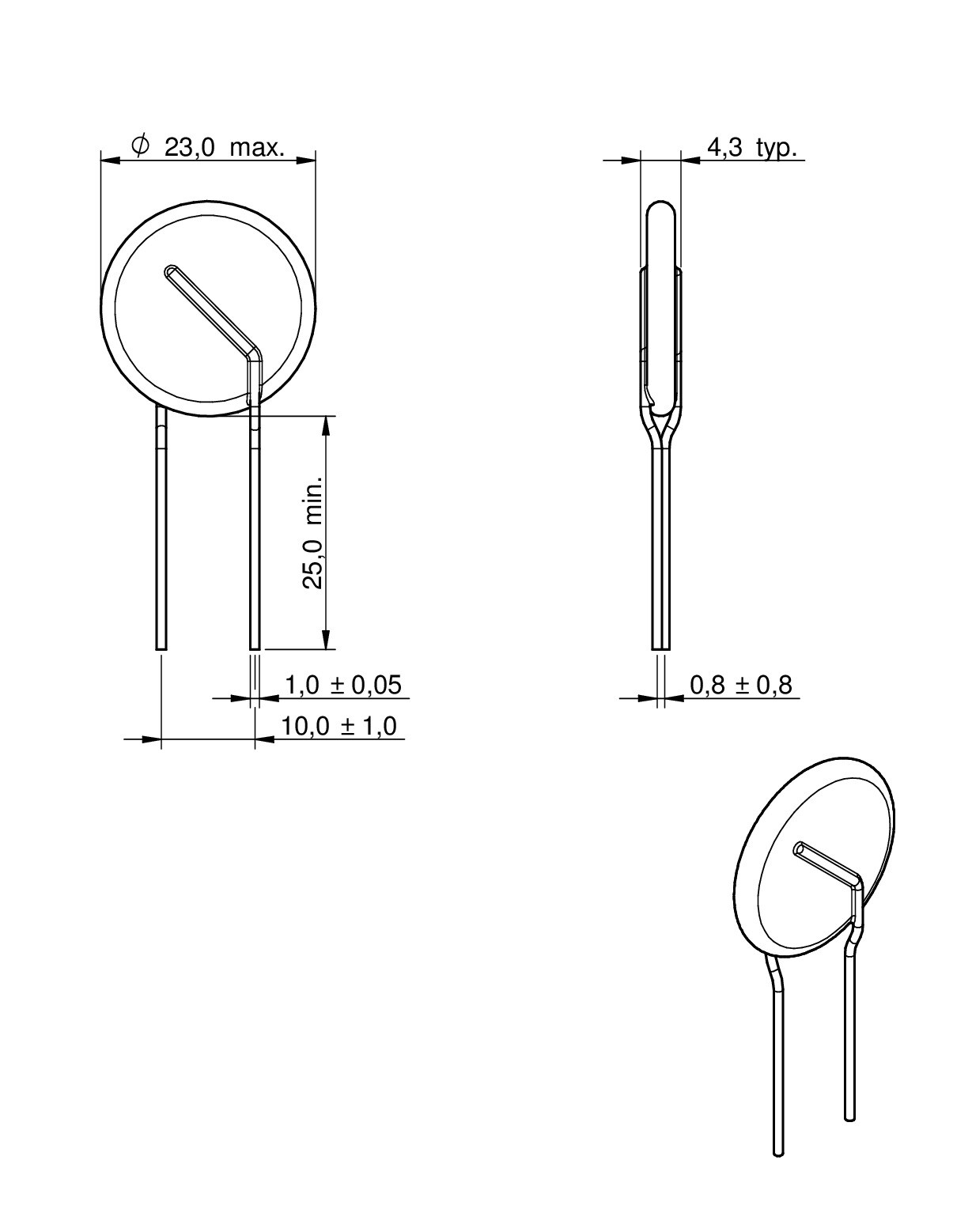

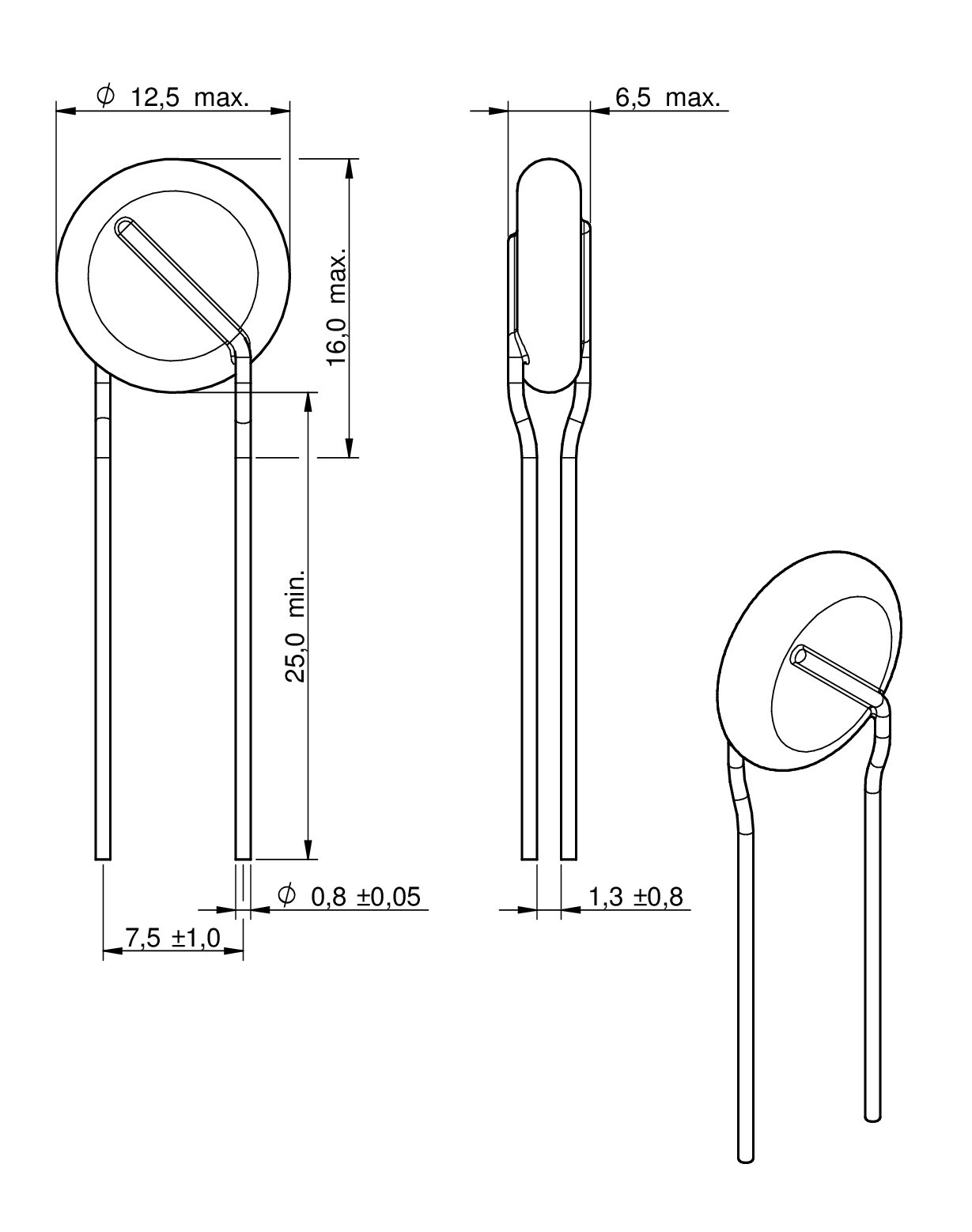

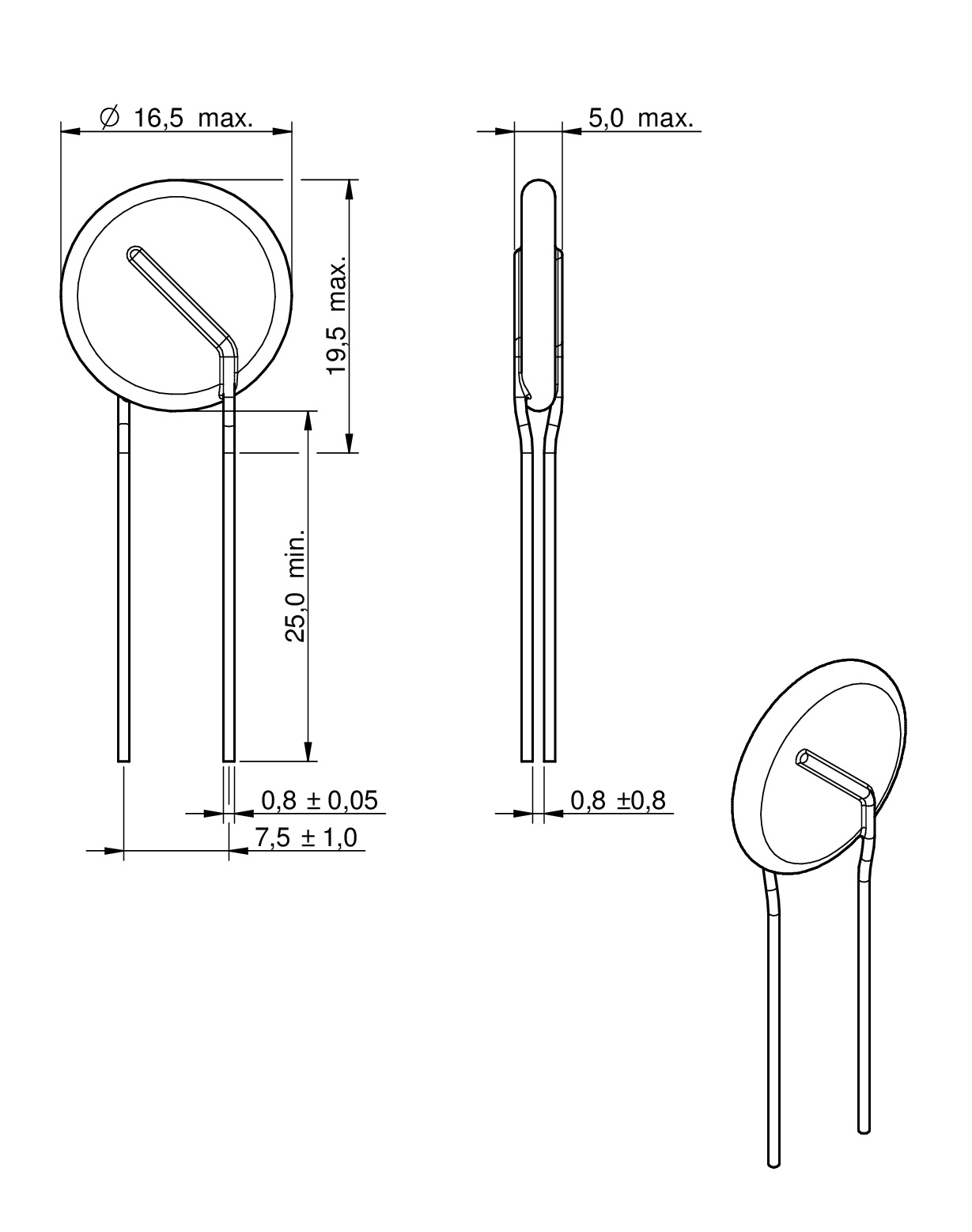

Bauform	L (mm)	Montageart
5 mm	7.5	THT
7 mm	9	THT
10 mm	12.5	THT
14 mm	16.5	THT
20 mm	23	THT

Merkmale

Niedrige Klemmspannung
Nach einem Überspannungsimpuls arbeitet der Varistor sofort weiter ohne Folgestrom
Hervorragendes Ableitverhalten
Betriebstemperatur: -40°C bis +105°C
Ansprechzeit < 25 ns
cURus (UL1449 4. Auflage) und VDE zertifiziert:
- UL1449 (cURus) File E332875
- VDE: File 40016986 und 40016998
- IEC 62368-1:2018/G.8.1 ab Ø 10 mm

Anwendung

12–48 VDC Gleichsspannungsversorgung
110–400 VRMS Wechselspannungsversorgung
Ableitung von Spannungsspitzen
Surge-Schutz gemäß EN 61000-4-5

Application Notes

Artikeldaten

Alle

5 mm

7 mm

10 mm

14 mm

20 mm

Alle zurücksetzen

Artikeldaten filtern

Artikel in 5 Produktserien anzeigen

Artikel in 5 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	V_RMS(V)	V_DC(V)	V_BR(V)	I_Peak(A)	W_max(J)	P_Diss(W)	VDE-Zulassung	Design Kit
820551406	14 V, 18 V, 22 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD-820551406 (rev1).igs \| 2.7 MB STP Download_STP_WE-VD-820551406 (rev1).stp \| 884.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung14 V	DC Betriebsspannung18 V	(Rückwärts-) Durchbruchspannung22 V	(Reverse) Peak Pulse Current100 A	Energieabsorption0.7 J	Verlustleistung0.01 W	VDE-ZulassungJa	Design Kit –
820571406	14 V, 18 V, 22 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820571406 (rev1).igs \| 2.5 MB STP Download_STP_WE-VD_820571406 (rev1).stp \| 912 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung14 V	DC Betriebsspannung18 V	(Rückwärts-) Durchbruchspannung22 V	(Reverse) Peak Pulse Current250 A	Energieabsorption1.4 J	Verlustleistung0.02 W	VDE-ZulassungJa	Design Kit –
820541406	14 V, 18 V, 22 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS-WE-VD_820541406 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820541406 (rev1).stp \| 696.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung14 V	DC Betriebsspannung18 V	(Rückwärts-) Durchbruchspannung22 V	(Reverse) Peak Pulse Current1000 A	Energieabsorption5.4 J	Verlustleistung0.1 W	VDE-ZulassungJa	Design Kit –
820452001	20 V, 26 V, 33 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820452001 (rev1).igs \| 2.7 MB STP Download_STP_WE-VD_820452001 (rev1).stp \| 884.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung20 V	DC Betriebsspannung26 V	(Rückwärts-) Durchbruchspannung33 V	(Reverse) Peak Pulse Current250 A	Energieabsorption1.3 J	Verlustleistung0.01 W	VDE-ZulassungJa	Design Kit –
820512001	20 V, 26 V, 33 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820512001 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820512001 (rev1).stp \| 756.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung20 V	DC Betriebsspannung26 V	(Rückwärts-) Durchbruchspannung33 V	(Reverse) Peak Pulse Current500 A	Energieabsorption4.4 J	Verlustleistung0.05 W	VDE-ZulassungJa	Design Kit –
820412001	20 V, 26 V, 33 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE_VD_820412001 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820412001 (rev1).stp \| 756.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung20 V	DC Betriebsspannung26 V	(Rückwärts-) Durchbruchspannung33 V	(Reverse) Peak Pulse Current1000 A	Energieabsorption4.8 J	Verlustleistung0.05 W	VDE-ZulassungJa	Design Kit –
820552501	25 V, 31 V, 39 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820552501 (rev1).igs \| 2.7 MB STP Download_STP_WE-VD_820552501 (rev1).stp \| 954.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung25 V	DC Betriebsspannung31 V	(Rückwärts-) Durchbruchspannung39 V	(Reverse) Peak Pulse Current100 A	Energieabsorption1.2 J	Verlustleistung0.01 W	VDE-ZulassungJa	Design Kit 820999
820572501	25 V, 31 V, 39 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820572501 (rev1).igs \| 2.5 MB STP Download_STP_WE-VD_820572501 (rev1).stp \| 937.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung25 V	DC Betriebsspannung31 V	(Rückwärts-) Durchbruchspannung39 V	(Reverse) Peak Pulse Current250 A	Energieabsorption2.4 J	Verlustleistung0.02 W	VDE-ZulassungJa	Design Kit –
820512501	25 V, 31 V, 39 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download-IGS_WE-VD_820512501 (rev1).igs \| 2.2 MB STP Download_STP_WE-VD_820512501 (rev1).stp \| 765 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung25 V	DC Betriebsspannung31 V	(Rückwärts-) Durchbruchspannung39 V	(Reverse) Peak Pulse Current500 A	Energieabsorption4.7 J	Verlustleistung0.05 W	VDE-ZulassungJa	Design Kit 820999
820542501	25 V, 31 V, 39 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820542501 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820542501 (rev1).stp \| 702.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung25 V	DC Betriebsspannung31 V	(Rückwärts-) Durchbruchspannung39 V	(Reverse) Peak Pulse Current1000 A	Energieabsorption9.4 J	Verlustleistung0.1 W	VDE-ZulassungJa	Design Kit 820999
820453001	30 V, 38 V, 47 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD-820453001 (rev1).igs \| 2.8 MB STP Download_STP_WE-VD_820453001 (rev1).stp \| 894 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung30 V	DC Betriebsspannung38 V	(Rückwärts-) Durchbruchspannung47 V	(Reverse) Peak Pulse Current250 A	Energieabsorption1.8 J	Verlustleistung0.01 W	VDE-ZulassungJa	Design Kit –
820573001	30 V, 38 V, 47 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820573001 (rev1).igs \| 2.5 MB STP Download_STP_WE-VD_820573001 (rev1).stp \| 923.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung30 V	DC Betriebsspannung38 V	(Rückwärts-) Durchbruchspannung47 V	(Reverse) Peak Pulse Current250 A	Energieabsorption3 J	Verlustleistung0.02 W	VDE-ZulassungJa	Design Kit –
820513001	30 V, 38 V, 47 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820513001 (rev1).igs \| 2.2 MB STP Download_STP_WE-VD_820513001 (rev1).stp \| 764.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung30 V	DC Betriebsspannung38 V	(Rückwärts-) Durchbruchspannung47 V	(Reverse) Peak Pulse Current500 A	Energieabsorption6 J	Verlustleistung0.05 W	VDE-ZulassungJa	Design Kit –
820543001	30 V, 38 V, 47 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820543001 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820543001 (rev1).stp \| 682.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung30 V	DC Betriebsspannung38 V	(Rückwärts-) Durchbruchspannung47 V	(Reverse) Peak Pulse Current1000 A	Energieabsorption12 J	Verlustleistung0.1 W	VDE-ZulassungJa	Design Kit –
820523006	30 V, 38 V, 47 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820523006 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820523006 (rev1).stp \| 1.7 MB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung30 V	DC Betriebsspannung38 V	(Rückwärts-) Durchbruchspannung47 V	(Reverse) Peak Pulse Current2000 A	Energieabsorption17 J	Verlustleistung0.2 W	VDE-ZulassungJa	Design Kit –
820554001	40 V, 56 V, 68 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820554001 (rev1).igs \| 2.8 MB STP Download_STP_WE-VD_820554001 (rev1).stp \| 894.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung40 V	DC Betriebsspannung56 V	(Rückwärts-) Durchbruchspannung68 V	(Reverse) Peak Pulse Current100 A	Energieabsorption2.1 J	Verlustleistung0.01 W	VDE-ZulassungJa	Design Kit –
820574001	40 V, 56 V, 68 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE_VD_820574001 (rev1).igs \| 2.5 MB STP Download_STP_WE-VD_820574001 (rev1).stp \| 939.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung40 V	DC Betriebsspannung56 V	(Rückwärts-) Durchbruchspannung68 V	(Reverse) Peak Pulse Current250 A	Energieabsorption4.3 J	Verlustleistung0.02 W	VDE-ZulassungJa	Design Kit 820999
820475001	50 V, 65 V, 82 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820475001 (rev1).igs \| 2.5 MB STP Download_STP_WE-VD_820475001 (rev1).stp \| 893.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung50 V	DC Betriebsspannung65 V	(Rückwärts-) Durchbruchspannung82 V	(Reverse) Peak Pulse Current1750 A	Energieabsorption7 J	Verlustleistung0.25 W	VDE-ZulassungJa	Design Kit –
820545001	50 V, 65 V, 82 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820545001 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820545001 (rev1).stp \| 732.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung50 V	DC Betriebsspannung65 V	(Rückwärts-) Durchbruchspannung82 V	(Reverse) Peak Pulse Current1000 A	Energieabsorption22 J	Verlustleistung0.6 W	VDE-ZulassungJa	Design Kit –
820556001	60 V, 85 V, 100 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820556001 (rev1).igs \| 2.7 MB STP Download_STP_WE-VD_820556001 (rev1).stp \| 917.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung60 V	DC Betriebsspannung85 V	(Rückwärts-) Durchbruchspannung100 V	(Reverse) Peak Pulse Current400 A	Energieabsorption3.5 J	Verlustleistung0.1 W	VDE-ZulassungJa	Design Kit –
820576001	60 V, 85 V, 100 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_WE-VD_IGS_820576001 (rev1).igs \| 2.5 MB STP Download_WE-VD_STP_820576001 (rev1).stp \| 893.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung60 V	DC Betriebsspannung85 V	(Rückwärts-) Durchbruchspannung100 V	(Reverse) Peak Pulse Current1200 A	Energieabsorption7 J	Verlustleistung0.25 W	VDE-ZulassungJa	Design Kit –
820527501	75 V, 100 V, 120 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820527501 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820527501 (rev1).stp \| 705.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung75 V	DC Betriebsspannung100 V	(Rückwärts-) Durchbruchspannung120 V	(Reverse) Peak Pulse Current6500 A	Energieabsorption64 J	Verlustleistung1 W	VDE-ZulassungJa	Design Kit –
820571111	115 V, 150 V, 180 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820571111 (rev1).igs \| 2.5 MB STP Download_STP_WE-VD_820571111 (rev1).stp \| 893.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung115 V	DC Betriebsspannung150 V	(Rückwärts-) Durchbruchspannung180 V	(Reverse) Peak Pulse Current1200 A	Energieabsorption13 J	Verlustleistung0.25 W	VDE-ZulassungJa	Design Kit –
820551311	130 V, 170 V, 200 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820551311 (rev1).igs \| 2.7 MB STP Download_STP_WE-VD_820551311 (rev1).stp \| 954.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung130 V	DC Betriebsspannung170 V	(Rückwärts-) Durchbruchspannung200 V	(Reverse) Peak Pulse Current400 A	Energieabsorption7.1 J	Verlustleistung0.1 W	VDE-ZulassungJa	Design Kit –
820571311	130 V, 170 V, 200 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820571311 (rev1).igs \| 2.5 MB STP Download_STP_WE-VD_820571311 (rev1).stp \| 908.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung130 V	DC Betriebsspannung170 V	(Rückwärts-) Durchbruchspannung200 V	(Reverse) Peak Pulse Current1200 A	Energieabsorption14.3 J	Verlustleistung0.25 W	VDE-ZulassungJa	Design Kit –
820511311	130 V, 170 V, 200 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE_VD_820511311 (rev1).igs \| 2.2 MB STP Download_STP_WE-VD_820511311 (rev1).stp \| 754.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung130 V	DC Betriebsspannung170 V	(Rückwärts-) Durchbruchspannung200 V	(Reverse) Peak Pulse Current2500 A	Energieabsorption28.5 J	Verlustleistung0.4 W	VDE-ZulassungJa	Design Kit –
820411311	130 V, 170 V, 200 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE_VD_820511311 (rev1).igs \| 2.2 MB STP Download_STP_WE-VD_820511311 (rev1).stp \| 754.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung130 V	DC Betriebsspannung170 V	(Rückwärts-) Durchbruchspannung200 V	(Reverse) Peak Pulse Current3500 A	Energieabsorption35 J	Verlustleistung0.4 W	VDE-ZulassungJa	Design Kit –
820541311	130 V, 170 V, 200 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820541311 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820541311 (rev1).stp \| 689.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung130 V	DC Betriebsspannung170 V	(Rückwärts-) Durchbruchspannung200 V	(Reverse) Peak Pulse Current4500 A	Energieabsorption57 J	Verlustleistung0.6 W	VDE-ZulassungJa	Design Kit –
820441311E	130 V, 170 V, 200 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820541311 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820541311 (rev1).stp \| 689.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung130 V	DC Betriebsspannung170 V	(Rückwärts-) Durchbruchspannung200 V	(Reverse) Peak Pulse Current6000 A	Energieabsorption70 J	Verlustleistung0.6 W	VDE-ZulassungJa	Design Kit –
820521311	130 V, 170 V, 200 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820521311 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820521311 (rev1).stp \| 705.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung130 V	DC Betriebsspannung170 V	(Rückwärts-) Durchbruchspannung200 V	(Reverse) Peak Pulse Current6500 A	Energieabsorption114 J	Verlustleistung1 W	VDE-ZulassungJa	Design Kit –
820471511	150 V, 200 V, 240 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820471511 (rev1).igs \| 2.5 MB STP Download_STP_WE-VD_820471511 (rev1).stp \| 937.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung150 V	DC Betriebsspannung200 V	(Rückwärts-) Durchbruchspannung240 V	(Reverse) Peak Pulse Current1750 A	Energieabsorption21 J	Verlustleistung0.25 W	VDE-ZulassungJa	Design Kit –
820512311	230 V, 300 V, 360 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820512311 (rev1).igs \| 2.2 MB STP Download_STP_WE-VD_820512311 (rev1).stp \| 753.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung230 V	DC Betriebsspannung300 V	(Rückwärts-) Durchbruchspannung360 V	(Reverse) Peak Pulse Current2500 A	Energieabsorption52 J	Verlustleistung0.4 W	VDE-ZulassungJa	Design Kit –
820572511	250 V, 320 V, 390 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820572511 (rev1).igs \| 2.6 MB STP Download_STP_WE-VD_820572511 (rev1).stp \| 948.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung250 V	DC Betriebsspannung320 V	(Rückwärts-) Durchbruchspannung390 V	(Reverse) Peak Pulse Current1200 A	Energieabsorption30 J	Verlustleistung0.25 W	VDE-ZulassungJa	Design Kit –
820512511	250 V, 320 V, 390 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820512511 (rev1).igs \| 2.3 MB STP Download_STP_WE-VD_820512511 (rev1).stp \| 873.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung250 V	DC Betriebsspannung320 V	(Rückwärts-) Durchbruchspannung390 V	(Reverse) Peak Pulse Current2500 A	Energieabsorption60 J	Verlustleistung0.4 W	VDE-ZulassungJa	Design Kit –
820412511	250 V, 320 V, 390 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820412511 (rev1).igs \| 2.3 MB STP Download_STP_WE-VD_820412511 (rev1).stp \| 873.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung250 V	DC Betriebsspannung320 V	(Rückwärts-) Durchbruchspannung390 V	(Reverse) Peak Pulse Current3500 A	Energieabsorption70 J	Verlustleistung0.4 W	VDE-ZulassungJa	Design Kit –
820542511	250 V, 320 V, 390 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820542511 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820542511 (rev1).stp \| 706.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung250 V	DC Betriebsspannung320 V	(Rückwärts-) Durchbruchspannung390 V	(Reverse) Peak Pulse Current4500 A	Energieabsorption120 J	Verlustleistung0.6 W	VDE-ZulassungJa	Design Kit –
820522511	250 V, 320 V, 390 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820522511 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820522511 (rev1).stp \| 701.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung250 V	DC Betriebsspannung320 V	(Rückwärts-) Durchbruchspannung390 V	(Reverse) Peak Pulse Current6500 A	Energieabsorption240 J	Verlustleistung1 W	VDE-ZulassungJa	Design Kit –
820552711	275 V, 350 V, 430 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820552711 (rev1).igs \| 2.8 MB STP Download_STP_WE-VD_820552711 (rev1).stp \| 894.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung275 V	DC Betriebsspannung350 V	(Rückwärts-) Durchbruchspannung430 V	(Reverse) Peak Pulse Current400 A	Energieabsorption16.5 J	Verlustleistung0.1 W	VDE-ZulassungJa	Design Kit –
820572711	275 V, 350 V, 430 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820572711 (rev1).igs \| 2.6 MB STP Download_STP_WE_VD_820572711 (rev1).stp \| 960.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung275 V	DC Betriebsspannung350 V	(Rückwärts-) Durchbruchspannung430 V	(Reverse) Peak Pulse Current1200 A	Energieabsorption33 J	Verlustleistung0.25 W	VDE-ZulassungJa	Design Kit 820999
820512711	275 V, 350 V, 430 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820512711 (rev1).igs \| 2.3 MB STP Download_STP_WE-VD_820512711 (rev1).stp \| 828.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung275 V	DC Betriebsspannung350 V	(Rückwärts-) Durchbruchspannung430 V	(Reverse) Peak Pulse Current2500 A	Energieabsorption66 J	Verlustleistung0.4 W	VDE-ZulassungJa	Design Kit –
820412711	275 V, 350 V, 430 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820512711 (rev1).igs \| 2.3 MB STP Download_STP_WE-VD_820512711 (rev1).stp \| 828.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung275 V	DC Betriebsspannung350 V	(Rückwärts-) Durchbruchspannung430 V	(Reverse) Peak Pulse Current3500 A	Energieabsorption80 J	Verlustleistung0.4 W	VDE-ZulassungJa	Design Kit 820999
820542711	275 V, 350 V, 430 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820542711 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820542711 (rev1).stp \| 711.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung275 V	DC Betriebsspannung350 V	(Rückwärts-) Durchbruchspannung430 V	(Reverse) Peak Pulse Current4500 A	Energieabsorption132 J	Verlustleistung0.6 W	VDE-ZulassungJa	Design Kit –
820442711E	275 V, 350 V, 430 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820542711 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820542711 (rev1).stp \| 711.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung275 V	DC Betriebsspannung350 V	(Rückwärts-) Durchbruchspannung430 V	(Reverse) Peak Pulse Current6000 A	Energieabsorption155 J	Verlustleistung0.6 W	VDE-ZulassungJa	Design Kit 820999
820522711	275 V, 350 V, 430 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820522711 (rev1).igs \| 2 MB STP Download_STP_WE-VD_820522711 (rev1).stp \| 700.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung275 V	DC Betriebsspannung350 V	(Rückwärts-) Durchbruchspannung430 V	(Reverse) Peak Pulse Current6500 A	Energieabsorption264 J	Verlustleistung1 W	VDE-ZulassungJa	Design Kit –
820422711	275 V, 350 V, 430 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820522711 (rev1).igs \| 2 MB STP Download_STP_WE-VD_820522711 (rev1).stp \| 700.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung275 V	DC Betriebsspannung350 V	(Rückwärts-) Durchbruchspannung430 V	(Reverse) Peak Pulse Current10000 A	Energieabsorption303 J	Verlustleistung1 W	VDE-ZulassungJa	Design Kit 820999
820573011	300 V, 385 V, 470 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820573011 (rev1).igs \| 2.6 MB STP Download_STP_WE-VD_820573011 (rev1).stp \| 980.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung300 V	DC Betriebsspannung385 V	(Rückwärts-) Durchbruchspannung470 V	(Reverse) Peak Pulse Current1200 A	Energieabsorption35 J	Verlustleistung0.25 W	VDE-ZulassungJa	Design Kit –
820513011	300 V, 385 V, 470 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820513011 (rev1).igs \| 2.3 MB STP Download_STP_WE-VD_820513011 (rev1).stp \| 865.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung300 V	DC Betriebsspannung385 V	(Rückwärts-) Durchbruchspannung470 V	(Reverse) Peak Pulse Current2500 A	Energieabsorption70 J	Verlustleistung0.4 W	VDE-ZulassungJa	Design Kit 820999
820543011	300 V, 385 V, 470 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820543011 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820543011 (rev1).stp \| 738.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung300 V	DC Betriebsspannung385 V	(Rückwärts-) Durchbruchspannung470 V	(Reverse) Peak Pulse Current4500 A	Energieabsorption140 J	Verlustleistung0.6 W	VDE-ZulassungJa	Design Kit –
820443011E	300 V, 385 V, 470 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820443011E (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820443011E (rev1).stp \| 738.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung300 V	DC Betriebsspannung385 V	(Rückwärts-) Durchbruchspannung470 V	(Reverse) Peak Pulse Current6000 A	Energieabsorption175 J	Verlustleistung0.6 W	VDE-ZulassungJa	Design Kit 820999
820443211E	320 V, 418 V, 510 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820443211E (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820443211E (rev1).stp \| 692.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung320 V	DC Betriebsspannung418 V	(Rückwärts-) Durchbruchspannung510 V	(Reverse) Peak Pulse Current6000 A	Energieabsorption190 J	Verlustleistung0.6 W	VDE-ZulassungJa	Design Kit 820999
820523211	320 V, 418 V, 510 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820523211 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820523211 (rev1).stp \| 700.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung320 V	DC Betriebsspannung418 V	(Rückwärts-) Durchbruchspannung510 V	(Reverse) Peak Pulse Current6500 A	Energieabsorption296 J	Verlustleistung1 W	VDE-ZulassungJa	Design Kit –
820423211	320 V, 418 V, 510 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820423211 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820423211 (rev1).stp \| 700.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung320 V	DC Betriebsspannung418 V	(Rückwärts-) Durchbruchspannung510 V	(Reverse) Peak Pulse Current10000 A	Energieabsorption382 J	Verlustleistung1 W	VDE-ZulassungJa	Design Kit 820999
820553811	385 V, 505 V, 620 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820553811 (rev1).igs \| 2.8 MB STP Download_STP_WE-VD_820553811 (rev1).stp \| 894.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung385 V	DC Betriebsspannung505 V	(Rückwärts-) Durchbruchspannung620 V	(Reverse) Peak Pulse Current400 A	Energieabsorption20.5 J	Verlustleistung0.1 W	VDE-ZulassungJa	Design Kit –
820453811	385 V, 505 V, 620 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820453811 (rev1).igs \| 2.8 MB STP Download_STP_WE-VD_820453811 (rev1).stp \| 894.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung385 V	DC Betriebsspannung505 V	(Rückwärts-) Durchbruchspannung620 V	(Reverse) Peak Pulse Current800 A	Energieabsorption27 J	Verlustleistung0.1 W	VDE-ZulassungJa	Design Kit –
820513811	385 V, 505 V, 620 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820513811 (rev1).igs \| 2.4 MB STP Download_STP_WE-VD_820513811 (rev1).stp \| 954 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung385 V	DC Betriebsspannung505 V	(Rückwärts-) Durchbruchspannung620 V	(Reverse) Peak Pulse Current2500 A	Energieabsorption82 J	Verlustleistung0.4 W	VDE-ZulassungJa	Design Kit –
820523811B	385 V, 505 V, 620 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820523811B (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820523811B (rev1).stp \| 705.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung385 V	DC Betriebsspannung505 V	(Rückwärts-) Durchbruchspannung620 V	(Reverse) Peak Pulse Current6500 A	Energieabsorption328 J	Verlustleistung1 W	VDE-ZulassungJa	Design Kit –
820574211	420 V, 560 V, 680 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820574211 (rev1).igs \| 2.6 MB STP Download_STP_WE-VD_820574211 (rev1).stp \| 945.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung420 V	DC Betriebsspannung560 V	(Rückwärts-) Durchbruchspannung680 V	(Reverse) Peak Pulse Current1200 A	Energieabsorption43 J	Verlustleistung0.25 W	VDE-ZulassungJa	Design Kit –
820474211	420 V, 560 V, 680 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820474211 (rev1).igs \| 2.6 MB STP Download_STP_WE-VD_820474211 (rev1).stp \| 945.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung420 V	DC Betriebsspannung560 V	(Rückwärts-) Durchbruchspannung680 V	(Reverse) Peak Pulse Current1750 A	Energieabsorption56 J	Verlustleistung0.25 W	VDE-ZulassungJa	Design Kit –
820544211	420 V, 560 V, 680 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820544211 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820544211 (rev1).stp \| 692.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung420 V	DC Betriebsspannung560 V	(Rückwärts-) Durchbruchspannung680 V	(Reverse) Peak Pulse Current4500 A	Energieabsorption172 J	Verlustleistung0.6 W	VDE-ZulassungJa	Design Kit –
820444211E	420 V, 560 V, 680 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820544211 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820544211 (rev1).stp \| 692.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung420 V	DC Betriebsspannung560 V	(Rückwärts-) Durchbruchspannung680 V	(Reverse) Peak Pulse Current6000 A	Energieabsorption225 J	Verlustleistung0.6 W	VDE-ZulassungJa	Design Kit –
820524211B	420 V, 560 V, 680 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820524211B (rev1).igs \| 2.1 MB STP Download_STP_WE_VD_820524211B (rev1).stp \| 707.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung420 V	DC Betriebsspannung560 V	(Rückwärts-) Durchbruchspannung680 V	(Reverse) Peak Pulse Current6500 A	Energieabsorption344 J	Verlustleistung1 W	VDE-ZulassungJa	Design Kit –
820554611	460 V, 615 V, 750 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820554611 (rev1).igs \| 2.8 MB STP Download_STP_WE_VD_820554611 (rev1).stp \| 894.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung460 V	DC Betriebsspannung615 V	(Rückwärts-) Durchbruchspannung750 V	(Reverse) Peak Pulse Current400 A	Energieabsorption22.5 J	Verlustleistung0.1 W	VDE-ZulassungJa	Design Kit –
820574611	460 V, 615 V, 750 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820574611 (rev1).igs \| 2.6 MB STP Download_STP_WE-VD_820574611 (rev1).stp \| 952.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung460 V	DC Betriebsspannung615 V	(Rückwärts-) Durchbruchspannung750 V	(Reverse) Peak Pulse Current1200 A	Energieabsorption45 J	Verlustleistung0.25 W	VDE-ZulassungJa	Design Kit –
820474611	460 V, 615 V, 750 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820474611 (rev1).igs \| 2.6 MB STP Download_STP_WE-VD_820474611 (rev1).stp \| 952.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung460 V	DC Betriebsspannung615 V	(Rückwärts-) Durchbruchspannung750 V	(Reverse) Peak Pulse Current1750 A	Energieabsorption58 J	Verlustleistung0.25 W	VDE-ZulassungJa	Design Kit –
820514611	460 V, 615 V, 750 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820514611 (rev1).igs \| 2.4 MB STP Download_STP_WE-VD_820514611 (rev1).stp \| 933.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung460 V	DC Betriebsspannung615 V	(Rückwärts-) Durchbruchspannung750 V	(Reverse) Peak Pulse Current2500 A	Energieabsorption90 J	Verlustleistung0.4 W	VDE-ZulassungJa	Design Kit –
820544611	460 V, 615 V, 750 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_STP_WE-VD_820544611 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820544611 (rev1).stp \| 707.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung460 V	DC Betriebsspannung615 V	(Rückwärts-) Durchbruchspannung750 V	(Reverse) Peak Pulse Current4500 A	Energieabsorption180 J	Verlustleistung0.6 W	VDE-ZulassungJa	Design Kit –
820444611E	460 V, 615 V, 750 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_STP_WE-VD_820544611 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820544611 (rev1).stp \| 707.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung460 V	DC Betriebsspannung615 V	(Rückwärts-) Durchbruchspannung750 V	(Reverse) Peak Pulse Current6000 A	Energieabsorption230 J	Verlustleistung0.6 W	VDE-ZulassungJa	Design Kit 820999
820524611	460 V, 615 V, 750 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820524611 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820524611 (rev1).stp \| 700.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung460 V	DC Betriebsspannung615 V	(Rückwärts-) Durchbruchspannung750 V	(Reverse) Peak Pulse Current6500 A	Energieabsorption360 J	Verlustleistung1 W	VDE-ZulassungJa	Design Kit –
820424611	460 V, 615 V, 750 V	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar__WE-VD_820424611 (rev1).zip \| 46.4 KB CAD-Dateien ZIP 3D 3D_WE-VD_820424611 (rev1).pdf \| 263.6 KB IGS IGS_WE-VD_820424611 (rev1).igs \| 2.1 MB STP STP_WE-VD_820424611 (rev1).stp \| 700.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung460 V	DC Betriebsspannung615 V	(Rückwärts-) Durchbruchspannung750 V	(Reverse) Peak Pulse Current10000 A	Energieabsorption440 J	Verlustleistung1 W	VDE-ZulassungJa	Design Kit –
820545111	510 V, 670 V, 820 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820545111 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820545111 (rev1).stp \| 692.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung510 V	DC Betriebsspannung670 V	(Rückwärts-) Durchbruchspannung820 V	(Reverse) Peak Pulse Current4500 A	Energieabsorption188 J	Verlustleistung0.6 W	VDE-ZulassungJa	Design Kit –
820415511B	550 V, 745 V, 910 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820415511B (rev1).igs \| 2.4 MB STP Download_STP_WE-VD_820415511B (rev1).stp \| 996.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung550 V	DC Betriebsspannung745 V	(Rückwärts-) Durchbruchspannung910 V	(Reverse) Peak Pulse Current3500 A	Energieabsorption127 J	Verlustleistung0.4 W	VDE-ZulassungJa	Design Kit –
820445511E	550 V, 745 V, 910 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820445511E (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820445511E (rev1).stp \| 688 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung550 V	DC Betriebsspannung745 V	(Rückwärts-) Durchbruchspannung910 V	(Reverse) Peak Pulse Current6000 A	Energieabsorption255 J	Verlustleistung0.6 W	VDE-ZulassungJa	Design Kit 820999
820525511	550 V, 745 V, 910 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820525511 (rev1).igs \| 2 MB STP Download_STP_WE-VD_820525511 (rev1).stp \| 699.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung550 V	DC Betriebsspannung745 V	(Rückwärts-) Durchbruchspannung910 V	(Reverse) Peak Pulse Current6500 A	Energieabsorption408 J	Verlustleistung1 W	VDE-ZulassungJa	Design Kit –
820425511	550 V, 745 V, 910 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820525511 (rev1).igs \| 2 MB STP Download_STP_WE-VD_820525511 (rev1).stp \| 699.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung550 V	DC Betriebsspannung745 V	(Rückwärts-) Durchbruchspannung910 V	(Reverse) Peak Pulse Current10000 A	Energieabsorption510 J	Verlustleistung1 W	VDE-ZulassungJa	Design Kit 820999
820446211E	625 V, 825 V, 1000 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820446211E (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820446211E (rev1).stp \| 740.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung625 V	DC Betriebsspannung825 V	(Rückwärts-) Durchbruchspannung1000 V	(Reverse) Peak Pulse Current6000 A	Energieabsorption283 J	Verlustleistung0.6 W	VDE-ZulassungJa	Design Kit –
820546811	680 V, 895 V, 1100 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820546811 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820546811 (rev1).stp \| 715.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung680 V	DC Betriebsspannung895 V	(Rückwärts-) Durchbruchspannung1100 V	(Reverse) Peak Pulse Current4500 A	Energieabsorption248 J	Verlustleistung0.6 W	VDE-ZulassungJa	Design Kit –
820526811	680 V, 895 V, 1100 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820526811 (rev1).igs \| 2 MB STP Download_STP_WE-VD_820526811 (rev1).stp \| 655.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung680 V	DC Betriebsspannung895 V	(Rückwärts-) Durchbruchspannung1100 V	(Reverse) Peak Pulse Current6500 A	Energieabsorption496 J	Verlustleistung1 W	VDE-ZulassungJa	Design Kit –
820426811	680 V, 895 V, 1100 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820526811 (rev1).igs \| 2 MB STP Download_STP_WE-VD_820526811 (rev1).stp \| 655.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung680 V	DC Betriebsspannung895 V	(Rückwärts-) Durchbruchspannung1100 V	(Reverse) Peak Pulse Current10000 A	Energieabsorption620 J	Verlustleistung1 W	VDE-ZulassungJa	Design Kit –
820541021	1000 V, 1465 V, 1800 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820541021 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820541021 (rev1).stp \| 737.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wechselstrom Betriebsspannung1000 V	DC Betriebsspannung1465 V	(Rückwärts-) Durchbruchspannung1800 V	(Reverse) Peak Pulse Current4500 A	Energieabsorption348 J	Verlustleistung0.6 W	VDE-ZulassungJa	Design Kit –
