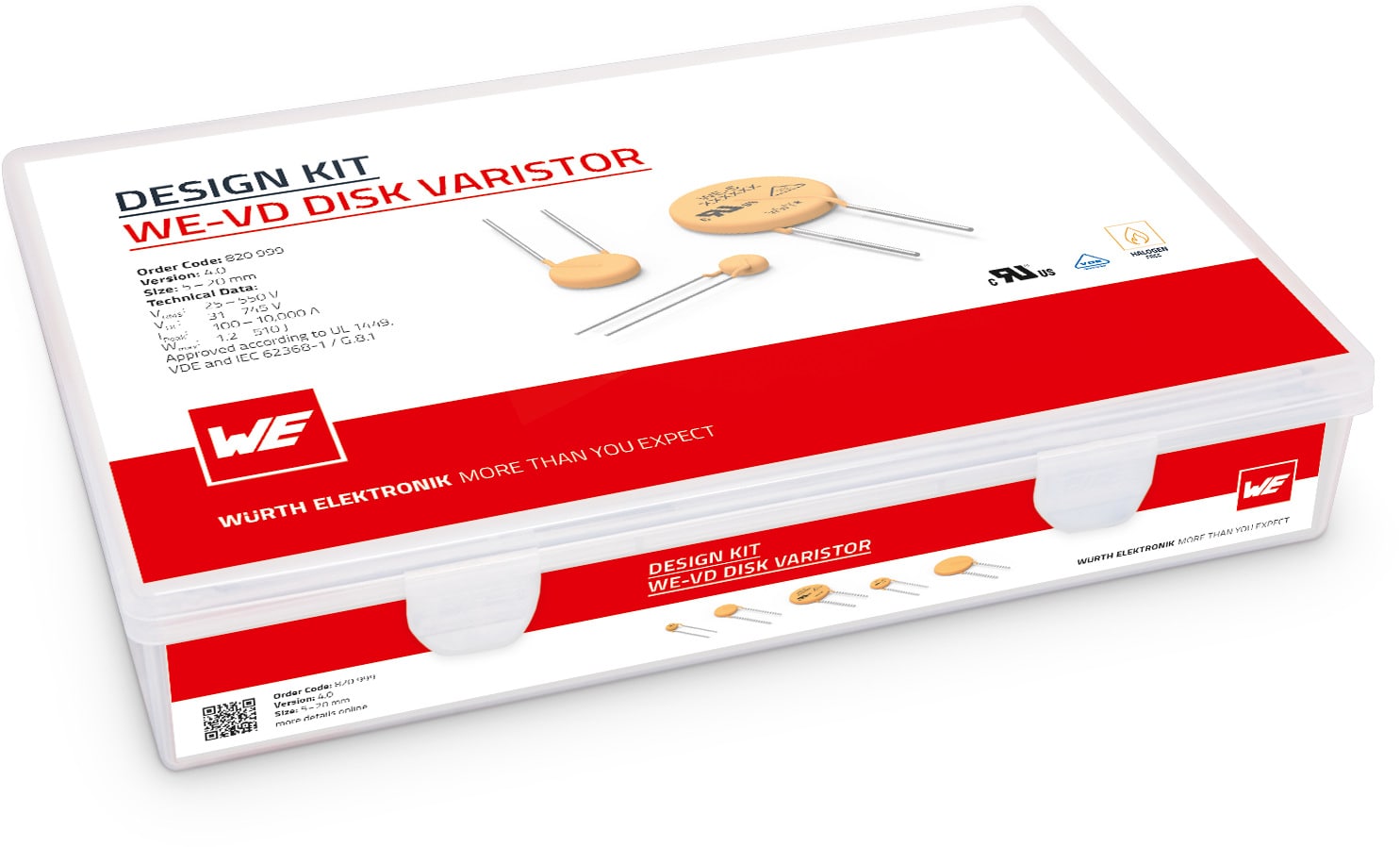

Design Kit WE-VD Disk Varistor

Inlay herunterladen

Merkmale

Kurze Reaktionszeit
sehr niedriger Leckstrom
Niedrige Klemmspannung
Große Auswahl an Spannungen erhältlich
Nach einem Überspannungsimpuls arbeitet das Bauteilsofort weiter ohne Folgestrom
Hervorragendes Ableitverhalten
Betriebstemperaturbereich: –40 °C bis +85 °C für Typen bis 95 VRMS –40 °C bis +125 °C für Typen ab 115 VRMS
Ansprechzeit < 25 ns
UL1449 3rd File E332875
14mm HighSurge und alle 20mm Typen sind ab 50Vrms zur Verwendung in Type 2 SPD Anwendungen geeignet (vereinzelte Typen sind noch im Test)
CSA File 224856
VDE File 40016986 und 40016998 inkl. IEC60950-1 Annex Q
VDE File 40016986 and 40016998 incl. IEC60950-1 Annex Q

Anwendung

12–48 VDC Gleichsspannungsversorgung
110–400 VRMS Wechselspannungsversorgung
Ableitung von Spannungsspitzen
Surge-Schutz gemäß EN 61000-4-5

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Produktserie	V_RMS(V)	V_DC(V)	V_BR(V)	I_Peak(A)	W_max(J)	P_Diss(W)	VDE-Zulassung
820552501	WE-VD Disk Varistor, 25 V, 31 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820552501 (rev1).igs \| 2.7 MB STP Download_STP_WE-VD_820552501 (rev1).stp \| 954.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-VD Disk Varistor	Wechselstrom Betriebsspannung25 V	DC Betriebsspannung31 V	(Rückwärts-) Durchbruchspannung39 V	(Reverse) Peak Pulse Current100 A	Energieabsorption1.2 J	Verlustleistung0.01 W	VDE-ZulassungJa
820512501	WE-VD Disk Varistor, 25 V, 31 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download-IGS_WE-VD_820512501 (rev1).igs \| 2.2 MB STP Download_STP_WE-VD_820512501 (rev1).stp \| 765 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-VD Disk Varistor	Wechselstrom Betriebsspannung25 V	DC Betriebsspannung31 V	(Rückwärts-) Durchbruchspannung39 V	(Reverse) Peak Pulse Current500 A	Energieabsorption4.7 J	Verlustleistung0.05 W	VDE-ZulassungJa
820542501	WE-VD Disk Varistor, 25 V, 31 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820542501 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820542501 (rev1).stp \| 702.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-VD Disk Varistor	Wechselstrom Betriebsspannung25 V	DC Betriebsspannung31 V	(Rückwärts-) Durchbruchspannung39 V	(Reverse) Peak Pulse Current1000 A	Energieabsorption9.4 J	Verlustleistung0.1 W	VDE-ZulassungJa
820574001	WE-VD Disk Varistor, 40 V, 56 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE_VD_820574001 (rev1).igs \| 2.5 MB STP Download_STP_WE-VD_820574001 (rev1).stp \| 939.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-VD Disk Varistor	Wechselstrom Betriebsspannung40 V	DC Betriebsspannung56 V	(Rückwärts-) Durchbruchspannung68 V	(Reverse) Peak Pulse Current250 A	Energieabsorption4.3 J	Verlustleistung0.02 W	VDE-ZulassungJa
820572711	WE-VD Disk Varistor, 275 V, 350 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820572711 (rev1).igs \| 2.6 MB STP Download_STP_WE_VD_820572711 (rev1).stp \| 960.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-VD Disk Varistor	Wechselstrom Betriebsspannung275 V	DC Betriebsspannung350 V	(Rückwärts-) Durchbruchspannung430 V	(Reverse) Peak Pulse Current1200 A	Energieabsorption33 J	Verlustleistung0.25 W	VDE-ZulassungJa
820412711	WE-VD Disk Varistor, 275 V, 350 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820512711 (rev1).igs \| 2.3 MB STP Download_STP_WE-VD_820512711 (rev1).stp \| 828.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-VD Disk Varistor	Wechselstrom Betriebsspannung275 V	DC Betriebsspannung350 V	(Rückwärts-) Durchbruchspannung430 V	(Reverse) Peak Pulse Current3500 A	Energieabsorption80 J	Verlustleistung0.4 W	VDE-ZulassungJa
820442711E	WE-VD Disk Varistor, 275 V, 350 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820542711 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820542711 (rev1).stp \| 711.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-VD Disk Varistor	Wechselstrom Betriebsspannung275 V	DC Betriebsspannung350 V	(Rückwärts-) Durchbruchspannung430 V	(Reverse) Peak Pulse Current6000 A	Energieabsorption155 J	Verlustleistung0.6 W	VDE-ZulassungJa
820422711	WE-VD Disk Varistor, 275 V, 350 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820522711 (rev1).igs \| 2 MB STP Download_STP_WE-VD_820522711 (rev1).stp \| 700.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-VD Disk Varistor	Wechselstrom Betriebsspannung275 V	DC Betriebsspannung350 V	(Rückwärts-) Durchbruchspannung430 V	(Reverse) Peak Pulse Current10000 A	Energieabsorption303 J	Verlustleistung1 W	VDE-ZulassungJa
820513011	WE-VD Disk Varistor, 300 V, 385 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820513011 (rev1).igs \| 2.3 MB STP Download_STP_WE-VD_820513011 (rev1).stp \| 865.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-VD Disk Varistor	Wechselstrom Betriebsspannung300 V	DC Betriebsspannung385 V	(Rückwärts-) Durchbruchspannung470 V	(Reverse) Peak Pulse Current2500 A	Energieabsorption70 J	Verlustleistung0.4 W	VDE-ZulassungJa
820443011E	WE-VD Disk Varistor, 300 V, 385 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820443011E (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820443011E (rev1).stp \| 738.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-VD Disk Varistor	Wechselstrom Betriebsspannung300 V	DC Betriebsspannung385 V	(Rückwärts-) Durchbruchspannung470 V	(Reverse) Peak Pulse Current6000 A	Energieabsorption175 J	Verlustleistung0.6 W	VDE-ZulassungJa
820443211E	WE-VD Disk Varistor, 320 V, 418 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820443211E (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820443211E (rev1).stp \| 692.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-VD Disk Varistor	Wechselstrom Betriebsspannung320 V	DC Betriebsspannung418 V	(Rückwärts-) Durchbruchspannung510 V	(Reverse) Peak Pulse Current6000 A	Energieabsorption190 J	Verlustleistung0.6 W	VDE-ZulassungJa
820423211	WE-VD Disk Varistor, 320 V, 418 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820423211 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820423211 (rev1).stp \| 700.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-VD Disk Varistor	Wechselstrom Betriebsspannung320 V	DC Betriebsspannung418 V	(Rückwärts-) Durchbruchspannung510 V	(Reverse) Peak Pulse Current10000 A	Energieabsorption382 J	Verlustleistung1 W	VDE-ZulassungJa
820444611E	WE-VD Disk Varistor, 460 V, 615 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_STP_WE-VD_820544611 (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820544611 (rev1).stp \| 707.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-VD Disk Varistor	Wechselstrom Betriebsspannung460 V	DC Betriebsspannung615 V	(Rückwärts-) Durchbruchspannung750 V	(Reverse) Peak Pulse Current6000 A	Energieabsorption230 J	Verlustleistung0.6 W	VDE-ZulassungJa
820445511E	WE-VD Disk Varistor, 550 V, 745 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820445511E (rev1).igs \| 2.1 MB STP Download_STP_WE-VD_820445511E (rev1).stp \| 688 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-VD Disk Varistor	Wechselstrom Betriebsspannung550 V	DC Betriebsspannung745 V	(Rückwärts-) Durchbruchspannung910 V	(Reverse) Peak Pulse Current6000 A	Energieabsorption255 J	Verlustleistung0.6 W	VDE-ZulassungJa
820425511	WE-VD Disk Varistor, 550 V, 745 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-VD (rev26a).IntLib \| 15.6 MB CDS Cadence_WE-VD (rev26a).zip \| 51.4 MB EAG Eagle_WE-VD (rev26a).lbr \| 201.3 KB KIC KiCad_WE-VD (rev26a).zip \| 18.6 MB ZUK Cadstar_WE-VD (rev19a).zip \| 46.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-VD_820525511 (rev1).igs \| 2 MB STP Download_STP_WE-VD_820525511 (rev1).stp \| 699.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ProduktserieWE-VD Disk Varistor	Wechselstrom Betriebsspannung550 V	DC Betriebsspannung745 V	(Rückwärts-) Durchbruchspannung910 V	(Reverse) Peak Pulse Current10000 A	Energieabsorption510 J	Verlustleistung1 W	VDE-ZulassungJa

Dieses Sortiment finden Sie in folgendem Rack:

Alpha-Rack EMV: Ferrite / Varistoren / Abschirmung

Artikel Nr. 820999
