WE-TIS Tonneninduktivität

Geschirmt

Bauform MaßeL
(mm)
W
(mm)
H
(mm)
Montageart

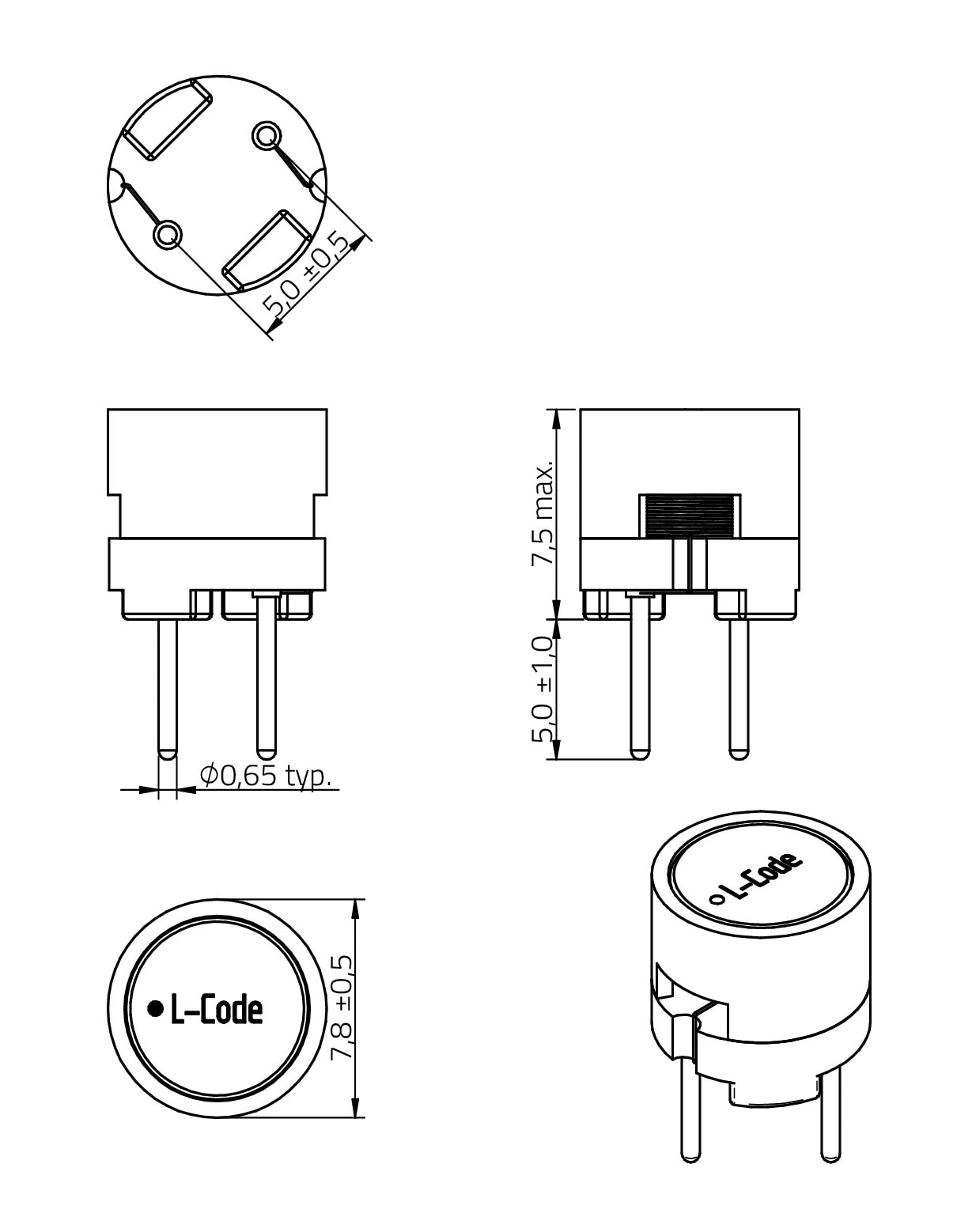

8075 7.8 7.8 7.5 THT

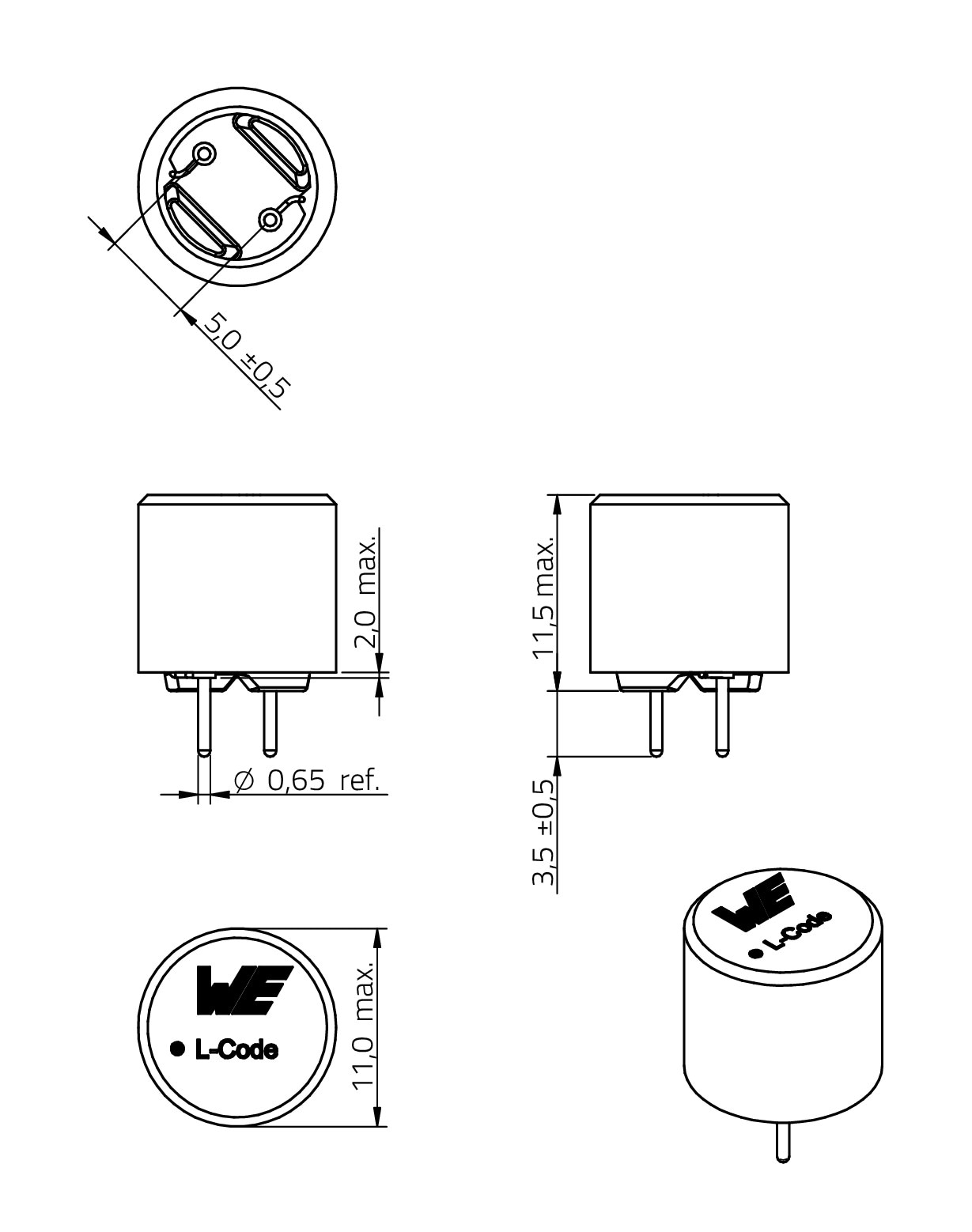

1111 11 11 11.5 THT

Merkmale

  • Radiale Induktivität in Tonnenbauform
  • Hochaussteuerbares Kernmaterial
  • Hohe Strombelastbarkeit
  • Kundenspezifische Ausführungen auf Anfrage

Anwendung

  • Funkentstörung
  • NF-Schaltungen, Schaltregler, Spannungswandler
  • Spannungsversorgungsfilter
  • EMV-Filter

Artikeldaten

Alle
8075
1111
Artikel Nr. Daten­blatt Simu­lation DownloadsL
(µH)
IR
(A)
ISAT
(A)
RDC max.
(mΩ)
fres
(MHz)
MontageartDesign Kit Muster
7447471010SPEC
7 Dateien 1 10.5 22 8 155 THT744731
7447471027SPEC
7 Dateien 2.7 8.2 13 11 88 THT744731
7447471039SPEC
7 Dateien 3.9 7.7 11 13 75 THT744731
7447471047SPEC
8 Dateien 4.7 7.1 9.9 15 62 THT744731
7447471068SPEC
8 Dateien 6.8 6 8 19 53 THT744731
7447471100SPEC
8 Dateien 10 5 6.6 26 46 THT744731
7447471220SPEC
8 Dateien 22 3.8 4.4 40 16 THT744731
7447471330SPEC
8 Dateien 33 3 3.6 65 9.7 THT744731
7447471470SPEC
8 Dateien 47 2.3 3 100 6.4 THT744731
744731680SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 68 1.5 1 200 6.3 THT744731
7447471101SPEC
8 Dateien 100 1.4 2.1 240 4 THT744731
7447471151SPEC
8 Dateien 150 1.2 1.7 340 3.3 THT
7447471221SPEC
8 Dateien 220 1 1.4 510 2.6 THT744731
744731331SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 330 0.65 0.45 830 3.1 THT744731
7447471331SPEC
8 Dateien 330 0.8 1.1 810 2.1 THT744731
744731471SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 470 0.6 0.4 1300 2.3 THT744731
7447471471SPEC
8 Dateien 470 0.68 0.98 1200 1.6 THT744731
744731681SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 680 0.52 0.2 1820 2.1 THT
744731102SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 1000 0.35 0.25 2300 1.7 THT744731
7447471102SPEC
8 Dateien 1000 0.46 0.68 2500 1.1 THT744731
744731152SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 1500 0.4 0.2 2820 1.3 THT
744731222SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 2200 0.2 0.18 4600 1.1 THT744731
7447471222SPEC
8 Dateien 2200 0.31 0.46 5700 0.74 THT744731
744731332SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 3300 0.18 0.15 8000 1 THT744731
7447471332SPEC
8 Dateien 3300 0.25 0.38 8600 0.62 THT744731
744731472SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 4700 0.16 0.14 11400 0.8 THT744731
7447471472SPEC
8 Dateien 4700 0.21 0.32 12000 0.49 THT744731
744731562SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 5600 0.13 0.07 15700 0.7 THT744731
7447471682SPEC
8 Dateien 6800 0.18 0.27 14500 0.41 THT744731
744731822SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 8200 0.1 0.05 16000 0.6 THT744731
